【产品升级】Yusense Map重要更新:最多支持64个波段、多光谱与RGB多源融合

2021-11-22 11:57 性质:转载 作者:长光禹辰 来源:长光禹辰
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
一、一键流程化自动处理多光谱影像处理一般包括影像配准、影像拼接、反射率校正3个步骤,新发布的2.2.0版本中,新增了流程化处理模块,在选择相机类型并输入原始...


一、一键流程化自动处理

光谱影像处理一般包括影像配准、影像拼接、反射率校正3个步骤,新发布的2.2.0版本中,新增了流程化处理模块,在选择相机类型并输入原始影像目录与生成影像目录后,软件将自动执行配准矩阵生成、影像配准与影像拼接步骤,最终仅需用户手动进行反射率校正即可完成全部操作流程。具体流程如下:1. 打开Yusense Map软件,在“工具”菜单栏中使用“流程化处理”模块进行一键化处理。

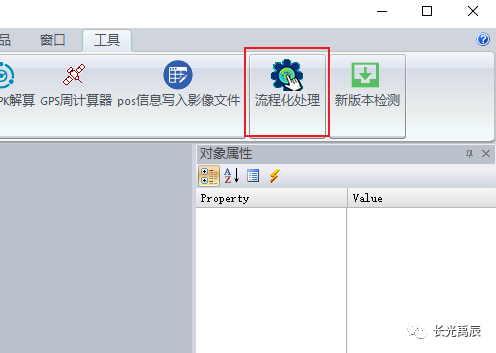

图1-1 流程化处理模块

2. 选择相机类型,选择原始影像路径与成果输出路径,点击“开始”即可处理。

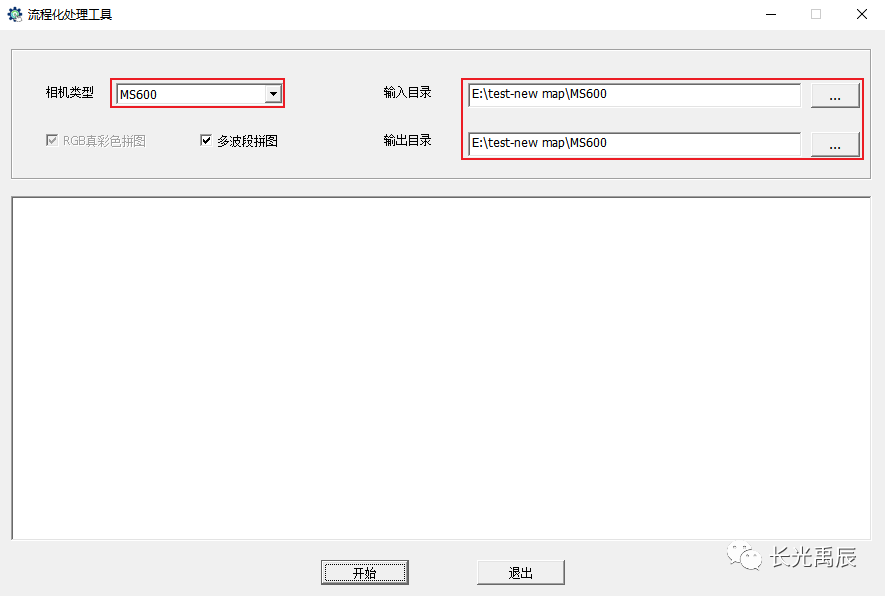

图1-2 流程化处理界面

3. 开始处理后,“流程化处理”模块界面中的状态栏会实时显示所执行各个步骤的状态,该功能模块将依次执行配准矩阵生成、影像配准、影像拼接三个处理步骤。

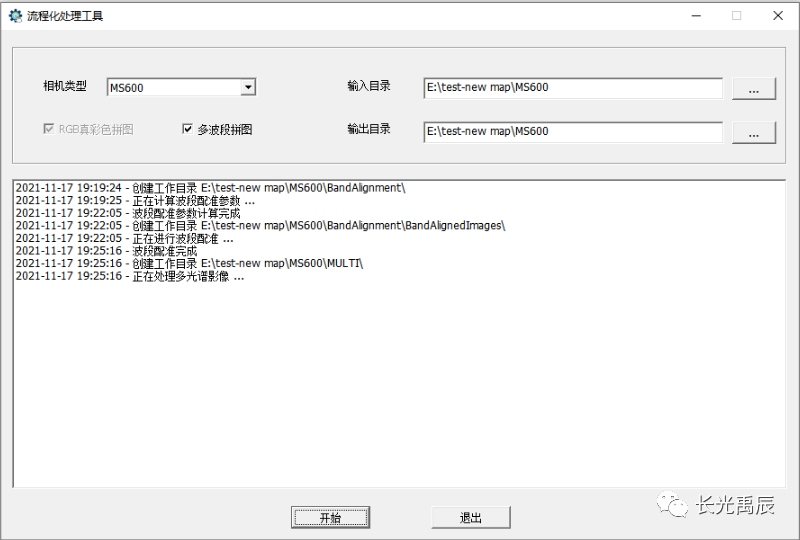

图1-3 流程化处理步骤

4. 处理完成后,在状态栏中会显示各个步骤成果所存储的路径,打开相应路径下的文件,使用Yusense Map中的“辐射校正”功能其进行反射率校正,即可完成全部处理流程。

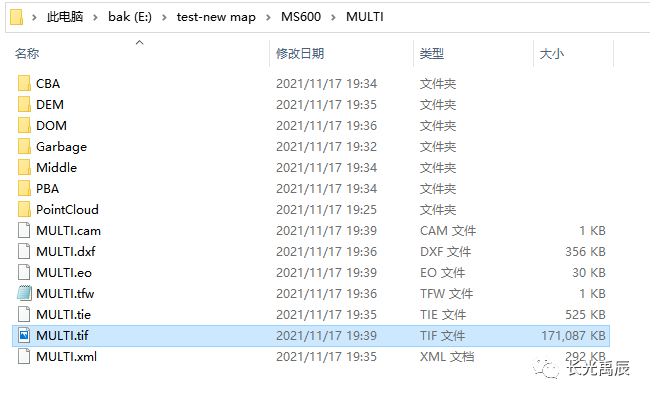

图1-4 流程化处理结果目录

图1-5 成果影像

流程化处理”功能最大优势在于,在原始影像质量较好(数据获取时间符合要求、影像重叠度满足要求、飞行真高基本一致)前提下,可以实现光谱数据预处理无人化的操作,显著减少人力投入,最大限度解放光谱数据预处理阶段的生产力。

二、多波段光谱影像同步处理

以前版本的Yusense Map可实现多光谱相机的全波段处理,如6波段的MS600系列、4波段的MS400系列以及5波段的AQ600系列,但是对于多个相机级联触发产生的影像,应该如何处理呢?

在升级2.2.0版本后,Yusense Map通过改变数据识别模式,可同步处理2~64个波段数据,各波段均实现亚像素级配准,在拼接时同步进行空三解算,消除误差、多层成图,实现多波段光谱影像的同步处理。具体操作流程如下:

1. 影像处理前,需要保证待处理的影像存储路径一致,尤其对于级联触发的多相机数据,需要将全部数据放置在同一文件夹下,我们以2台MS600 V2多光谱相机级联状态下获取的12波段数据为例。

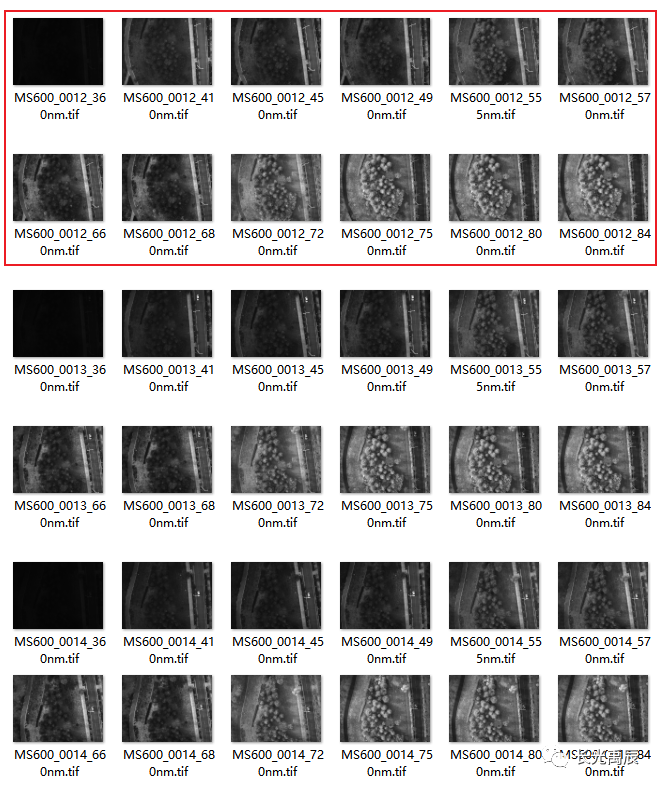

图2-1 合并存储12波段

2. 打开Yusense Map软件进行常规处理流程操作,依次进行影像配准、影像拼接、反射率校正步骤,当然用户也可使用 “流程化处理”模块进行多波段处理,简化操作流程,具体流程同本文“一、一键流程化自动处理”。

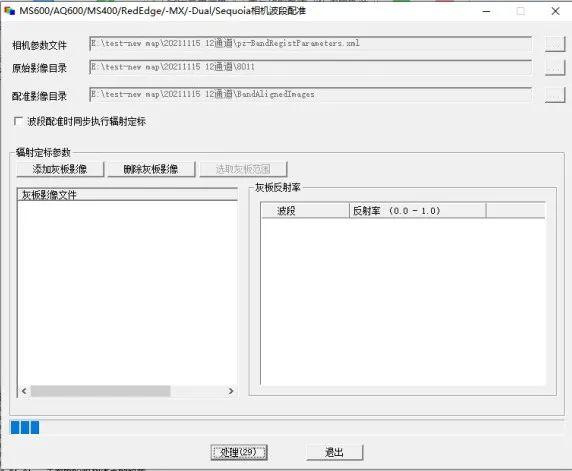

图2-2 影像配准

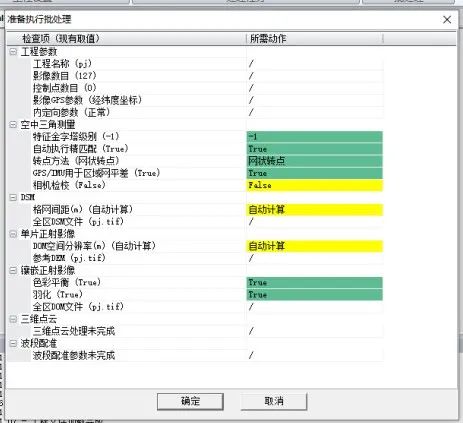

图2-3 影像拼接

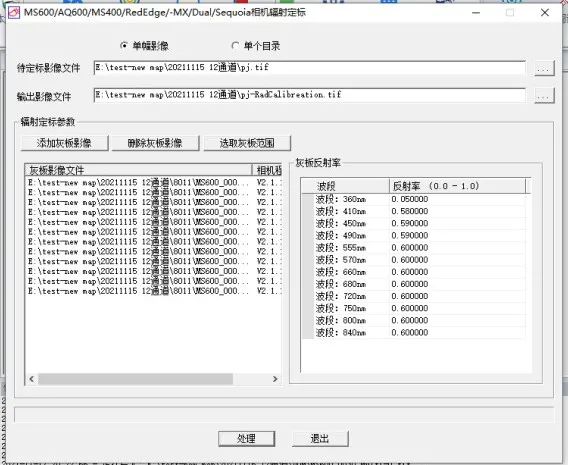

图2-4 反射率校正

3. 我们将拼接并进行反射率校正后的影像导入Yusense Map Plus查看影像质量与光谱曲线,可以看到拼接后的影像已为12波段组合的TIFF结果,并且光谱曲线也符合地物固有的反射特征。

图2-5 12波段反射率查询

多波段光谱影像处理解决的核心问题是用户对于多光谱相机级联模式获取数据的同步处理,应对用户更多场景的数据处理需求,灵活处理多样化的原始影像波段组成,通过对原始影像的同步配准、同步空三,真正解决多波段的数据处理要求。


三、RGB+多光谱多源数据融合

2021年5月份MS400系列与AQ600系列多光谱相机的发布,使得单相机同时获取高清无畸变RGB与多光谱影像成为可能,这为一些需要高清RGB影像获取纹理信息的行业应用以及使用高清RGB影像进行对比目视判读的特殊需求提供极大的帮助。

相较于多光谱相机同步挂载其他高清RGB相机的硬件解决方案,单相机同时获取RGB与多光谱影像的方案无论是从硬件操作还是内业处理角度,都提高了数据应用的便捷性,提升了用户体验。当然,在Yusense Map 2.2.0版本的更新中,也实现了RGB与多光谱数据融合处理的功能。具体操作流程如下:

1. 对于MS400系列或AQ600系列的多光谱相机,RGB影像与多光谱影像同步触发、同步存储,在使用“流程化处理”模块时,选择带有RGB镜头的相机类型即可自动执行RGB与多光谱影像的融合处理,我们以AQ600相机数据为例。

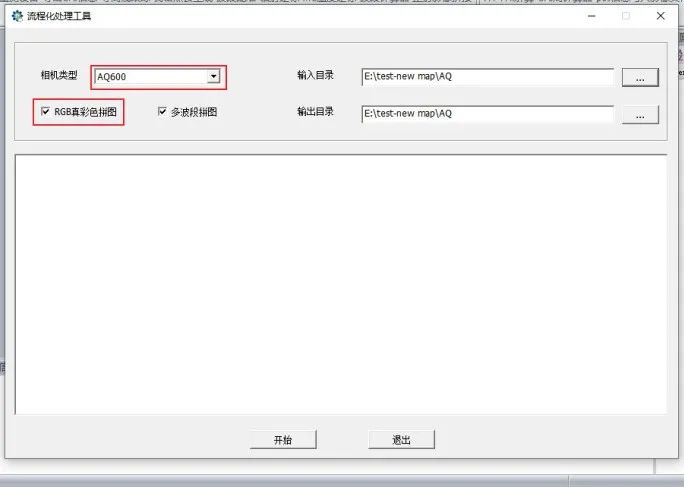

图3-1 选择“RGB真彩色拼图”

2. 在运行至影像拼接步骤时,拼接多光谱影像阶段会自动与RGB影像的空三进行拟合运算,以保证RGB影像与多光谱影像可以无偏套合。

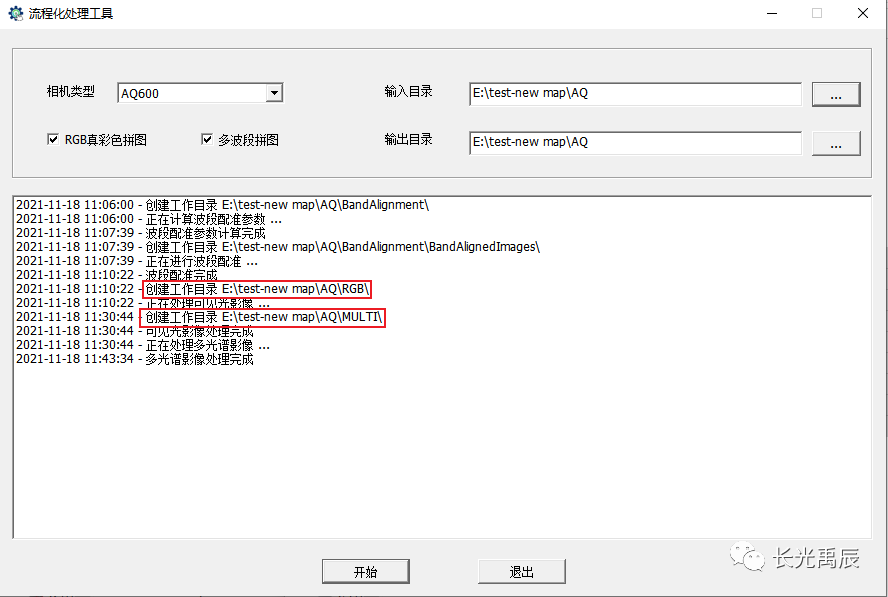

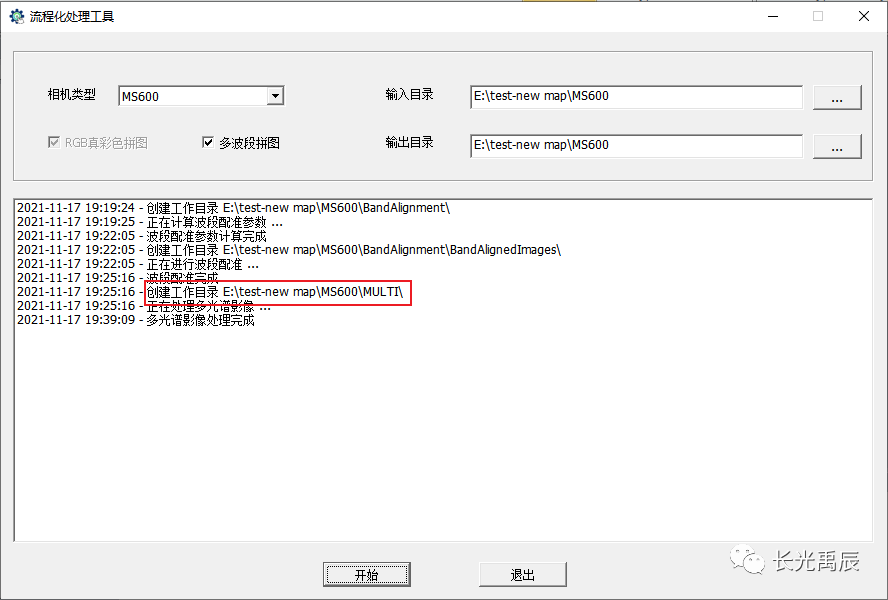

图3-2 显示影像处理路径

3. 拼接完成后,多光谱与RGB影像会分别存储于不同的文件夹,二者并不会合并为一个TIFF影像。

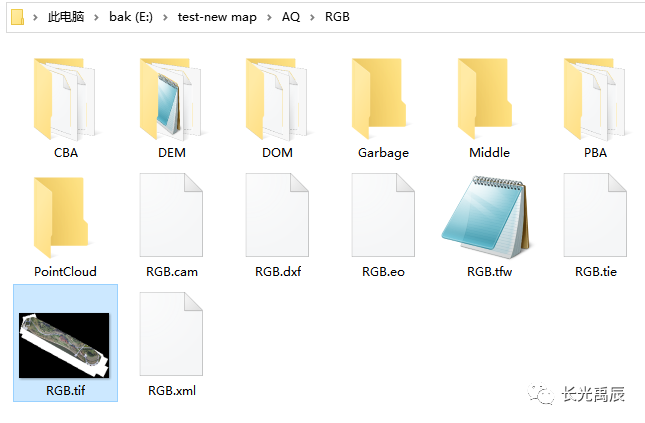

图3-3 RGB影像结果

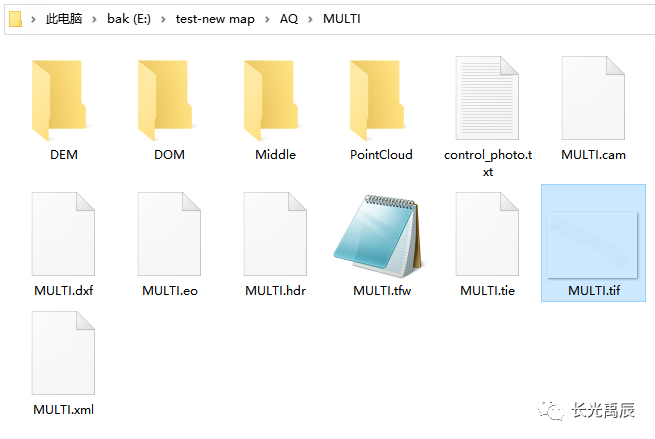

图3-4 多光谱影像结果

4. 我们将拼接完成的RGB与多光谱影像导入Yusense Map Plus卷帘显示,可以看到两幅影像的无偏叠加(上半部为RGB,下半部为多光谱蓝绿红通道合成),这为后期的数据叠加分析、目视判读提供了更方便的数据预处理解决方案。

图3-5 拼接结果对比

多源数据融合一直以来都是无人机光谱遥感的重要需求,融合准确度直接影响了行业应用的精准处理与数据分析结果,而在面对因多源传感器成像方式、分辨率不同所产生的偏移问题,相信Yusense Map对于RGB与多光谱影像的一键式融合处理功能将成为多源数据融合的最优解决方案。


四、小结

Yusense Map 2.2.0版本更新的一键流程化自动处理支持2~64波段多光谱与RGB多源融合等功能,显著提升了光谱遥感预处理软件的简易性和工作效率。长光禹辰将持续专注光谱遥感数据应用,为用户提供更优质、更便捷、使用门槛更低的光谱遥感解决方案。

Yusense Map升级安装包:下载链接:http://mapupdate.yusense.com.cn:9092/下载地址:禹辰官网(www.yusense.com.cn 产品展示 软件服务 YUSENSE MAP页面 软件及相关资料下载)
