【新品发布】长光禹辰MS400系列多光谱相机,助力农林生态空地一体化信息获取

2022-03-21 10:42 性质:转载 作者:长光禹辰 来源:长光禹辰
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
3月18日,长光禹辰在线发布了应用于农林、生态领域的最新多光谱相机MS400系列(MS400/MS401),并同步推出了地基多光谱遥感终端管理软件YUSENSE NET和和对应的...

3月18日,长光禹辰在线发布了应用于农林、生态领域的最新多光谱相机MS400系列(MS400/MS401),并同步推出了地基多光谱遥感终端管理软件YUSENSE NET和和对应的地基版MS400G系列。

作为长光禹辰首款4通道多光谱相机,MS400系列在作物表型研究、野外植被调查、大田物候观测、生态种群探测等方面优势显著,其具备的局域网/互联网组网功能和超高性价比,有望成为空地一体化多光谱遥感的领先产品。

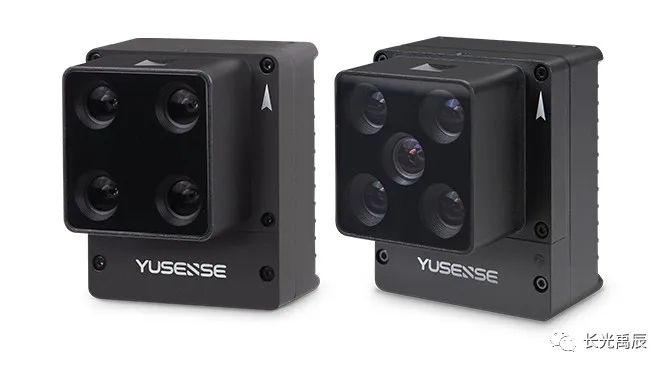

图1 MS400/MS401多光谱相机

多光谱相机

MS400系列多光谱相机量产型有MS400(4个130万像素多光谱通道)、MS401(4个130万像素多光谱通道 + 1个800万像素RGB通道)两个细分型号。

波长信息兼容现有MS600系列多光谱相机,波段配置方面延续了MS600系列的定制波段策略,便于用户开展多波段同步成像的植物观测需求。

图2 MS401波段配置(MS400无RGB通道)

多光谱通道焦距5.2mm,RGB焦距5.4mm,地基观测场景下,分辨率可达毫米级;航空摄影测量场景下,120m航高可获取单张80m*67m幅宽影像,多光谱/RGB分辨率可达6.2cm/2.5cm,充分满足完整获取植物目标的图像、形态、光谱信息的需求。

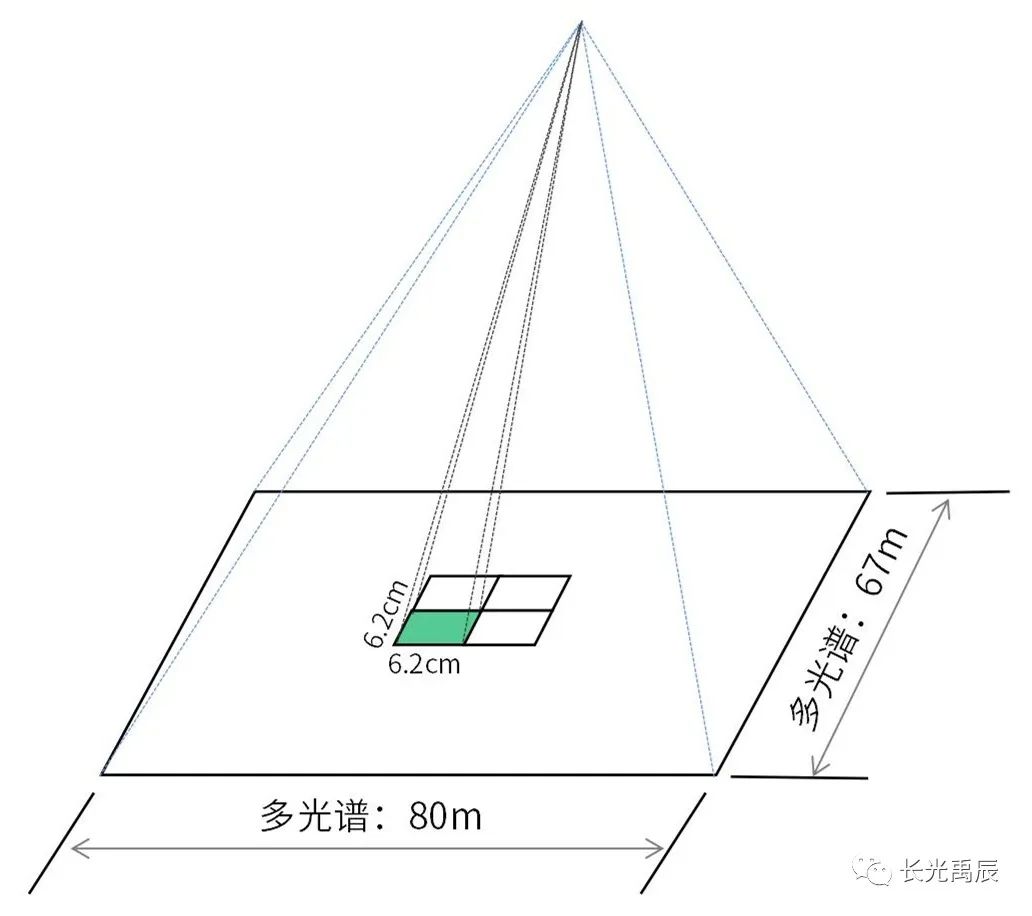

图3 航高120m下图多光谱幅及分辨率

相机航空铝合金机身,重量小于170g,独立机身设计,通道组配模块化,支持用户自主拆卸更换,可针对不同植物选配不同镜头模组,实现不同场景需求下的灵活转换。

图4 相机模块及机身

相机提供RJ45网线端口,支持局域网/互联网互联,可通过远程联网进行相机状态监控、影像数据回传等多项任务,真正实现相机多终端控制、植物多目标在线监测的功能。

图5 MS401网线端口

YUSENSE NET软件

为配合地面遥感平台使用,长光禹辰配套研发了YUSENSE NET地基多光谱遥感终端管理软件(以下简称“YUSENSE NET软件”),旨在充分发挥地基版MS400G系列多光谱相机多源数据获取、远程通信连接、植物生长指标分析的多项优势。

图6 软件图标

YUSENSE NET软件,支持单台或多台地基多光谱相机MS400G/MS401G的独立或组网使用,可实现相机终端的参数配置、原始数据采集、传输和分析,满足远程可视化监测、植物表型研究、植物物侯观测等应用需求。

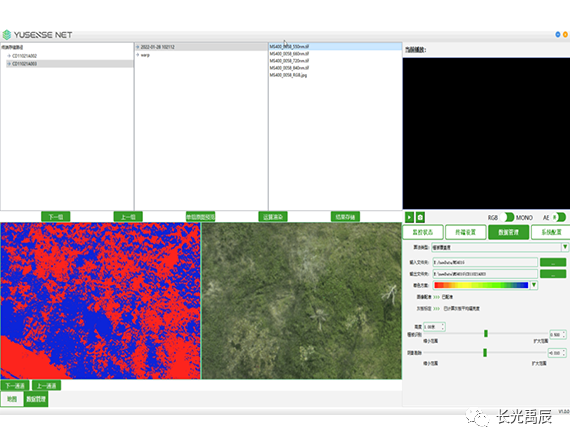

图7 YUSENSE NET 软件界面

该软件的主要功能特性如下:

1. 按日程计划完成拍照和存储

用户可根据实际需求灵活选择拍照时间,尤其针对远程控制的长时序物候观测设备,可定期、定时执行数据获取任务,充分适应各类拍照需求。

图8 触发方式灵活选择

2. 远程实现相机监控与控制

YUSENSE NET软件支持本地直连、局域网/互联网互联应用。在使用YUSENSE NET软件进行单机控制时,使用网线将安装软件的主机与相机直连,配置相机IP即可实现相机参数配置、影像与视频预览、数据存储与拷贝等功能;在进行多终端控制时,通过将安装软件的主机与多台设备接入同一局域网/互联网,进而实现多终端控制。

图9  多终端组网控制

3. 集成植被特征信息分析模块

为实现植物相关指标参数的遥感图像分析,YUSENSE NET软件集成了植被指数计算、植被覆盖度计算等分析模块,用户无需进行复杂的图像运算,可一键生成各类指数图与植被覆盖度分析结果。

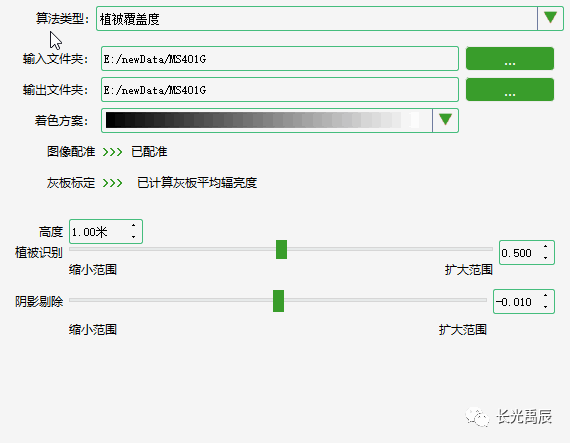

图10 数据处理与分析(左滑查看更多)

地面遥感解决方案

植被作为生态圈中的生产者,对生态系统构建与稳定起着基础生产的作用,因此了解植物生长特性、探寻植物生长规律是研究生态系统生产力的基础方法,而对植物全方位、长时序、多角度观测是研究植物特性的重要方法。

除传统的卫星遥感、航空遥感等手段,长光禹辰基于MS400G/MS401G多光谱相机与YUSENSE NET软件,搭配地面三脚架、农业信息桩、固定观测塔等不同遥感平台,推出地面遥感解决方案(以下描述以MS401G系列为例)。

01

植物表型研究

植物表型研究旨在获取植物多角度的图像、形态与光谱信息,通过不同维度、不同角度的多源信息,以遥感手段通过表型对植物生理参数进行无创、快速和高通量的分析。

【1】设备组成

MS401G1多光谱相机,地基三角支架,YUSENSE NET软件。

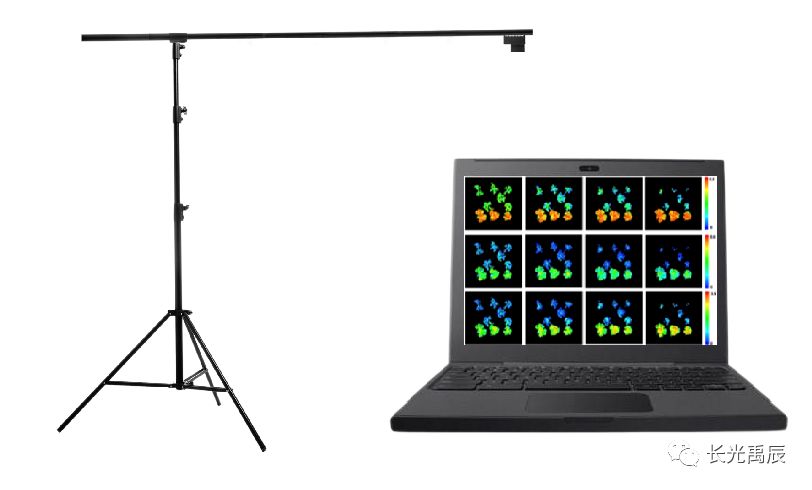

图11 设备组成

【2】系统优势

①多源影像同步获取

基于MS401G1相机同步获取RGB、多光谱影像,影像分辨率达毫米级,充分满足植物研究的精细化数据采集需求。

②携带方便

相机、支架、电源箱等设备模块化设计,快速展开、快速收起、支架高度可调,灵活执行多角度、多高度观测任务。

③相机一体化控制

PC端软件一体化监控相机状态,植被覆盖度一键生成,支持多终端同步控制,相机状态与数据成果一目了然。

【3】应用场景

植物科学研究、低矮植物表型观测、植物多尺度观测。

图12 近距离植被观测(网络图源)

02

野外植被调查

野外植被调查主要分为样方调查和固定式监测两种模式,其中样方调查需保证设计样方内植物信息的快速准确获取,更加注重设备的便捷性与可靠性;固定式监测需保证对同一地区的长时序样本采集,更加注重设备的防护能力与稳定性。

【1】设备组成

MS401G1多光谱相机,地基三角支架,YUSENSE NET软件。

图13 设备组成

【2】系统优势

①平台灵活选择

根据野外调查任务目的,可选择支架、固定观测塔多种遥感平台,MS401G多光谱相机具有高度兼容性,满足各种植被调查任务需求。

②高稳定性

支架场景使用的MS401G1使用灵活,便于携带。

③数据分析一键化

YUSENSE NET软件可直接生成NDVI、RVI等植被指数与植被覆盖度指标,降低信息获取与使用门槛,为调查任务省时省力。

【3】应用场景

作物试验田调查、草原植被调查、多平台遥感实验。

图14 森林草原遥感观测(网络图源)

03

植被物候观测

针对农田、森林、草原、湿地等植被多样性较高的场景,使用农田信息桩、固定观测塔为监测平台,对多样化场景内植被进行长时序、多样化、多尺度地观测,了解植物生长状态、评估植物管理办法是农田、林场、草场建设者与管理者的核心需求,植物状态的自动化分析与可视化展示是植被物候观测的重要任务。

【1】设备组成

MS401G2多光谱相机,固定观测塔(或农业信息桩),相机防护外壳,YUSENSE NET软件。

图15  相机保护壳

【2】系统优势

①高集成度、高防护性

MS401G2多光谱相机与防护外壳一体式结构,降低用户集成成本,防护性能大幅提升。

②稳定可靠

MS401G2多光谱相机搭配防水外壳,可适应恶劣的野外环境,满足长时序观测需求。

③观测可视化

除具备传统多光谱相机的触发拍照—数据回传—成果分析流程外,还增加了RGB/多光谱视频的实时预览功能,增强了可视化体验。

④多终端控制

基于YUSENSE NET软件的局域网/互联网访问功能,可将多台设备联网实现批量控制,提高系统可控性。

【3】应用场景

大田作物生长监测、草原物候观测、森林健康度监测。

图16 农田信息桩(网络图源)

总结

同时随着国家高标准农田建设、智慧林业与智慧草原建设等政策发布,农作物、林草的智慧监测势在必行。基于MS400G系列多光谱相机构建的地面遥感系统以其优秀的多源数据获取性能、多平台兼容性能及多终端一体化控制性能,必将在植物表型研究、野外植被调查与植被物候观测等领域将逐渐崭露头角。

此外,MS400系列多光谱相机普通版也可用于机载场景,欢迎大家联系长光禹辰,为植物科学研究与植物工程化应用开拓新领域。

*注:MS400系列多光谱相机分为地基版与普通版,硬件与使用方法存在差异,欢迎致电我司详询。
