设备与工具上篇介绍了K40T红外超分融合的完整处理链，本篇继续讨论分屏的价值，并把两种显示方式带入现场操作、采购比较和测试方案。
有了红外超分融合，为什么还需要分屏

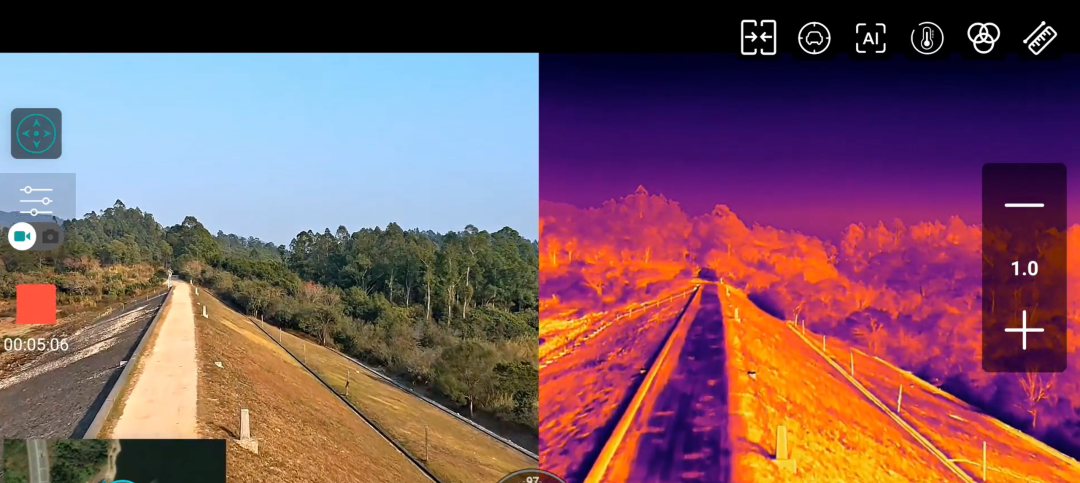

融合会把两路信息组合到一幅处理图像中，提高观察效率，也会弱化信息来源的边界。分屏让可见光和热成像各自占据独立窗口，适合需要核对证据的环节。
确认画面细节来自哪个传感器
融合图里的一条边缘，可能来自真实温度边界、可见光表面纹理，也可能受到超分、配准和融合处理影响。切换到分屏后，操作员可以比较两幅完整源画面，确认关键特征在哪个通道中真实存在。
完整查看热成像色带和测温工具
独立热成像窗口可以保留色带、温标、点测温或区域测温显示，减少可见光纹理对热分布判断的干扰。旁边的可见光窗口继续提供细节、表面状态和设备位置，两路信息可以直接参照。
检查场景对应关系
并排查看两路画面，有助于发现视场不匹配、时序差和目标位置变化。分屏可以让操作员更清楚地看到两路源证据，为复核融合结果提供依据。
|红外超分融合与分屏怎样取舍
| 评估项目 | 红外超分融合 | 分屏 |
| 处理路径 | 640×512热成像采集 →1280×1024 AI/插值超分 → 配准 → 可见光—热成像像素级融合 | 可见光与热成像通道保持独立 |
| 快速辨认场景 | 在一幅画面中结合处理后的热成像画面与配准的可见光细节 | 需要在两个窗口之间建立对应 |
| 突出热异常 | 保留热成像信息，可见光细节辅助判断 | 独立热成像窗口可以集中观察 |
| 区分数据来源 | 较弱，两路通道信息已经逐像素组合 | 较强，每个通道保持独立 |
| 配准敏感度 | 较高，残余偏移会影响融合像素和边缘 | 没有像素级融合，操作员仍需自行对应两幅画面 |
| 检查热成像量程 | 受融合设置和界面控制影响 | 独立热成像窗口更便于检查 |
| 证据保存 | 处理后复合图之外还应保存原生源文件 | 仍需确认软件实际保存的文件和元数据 |

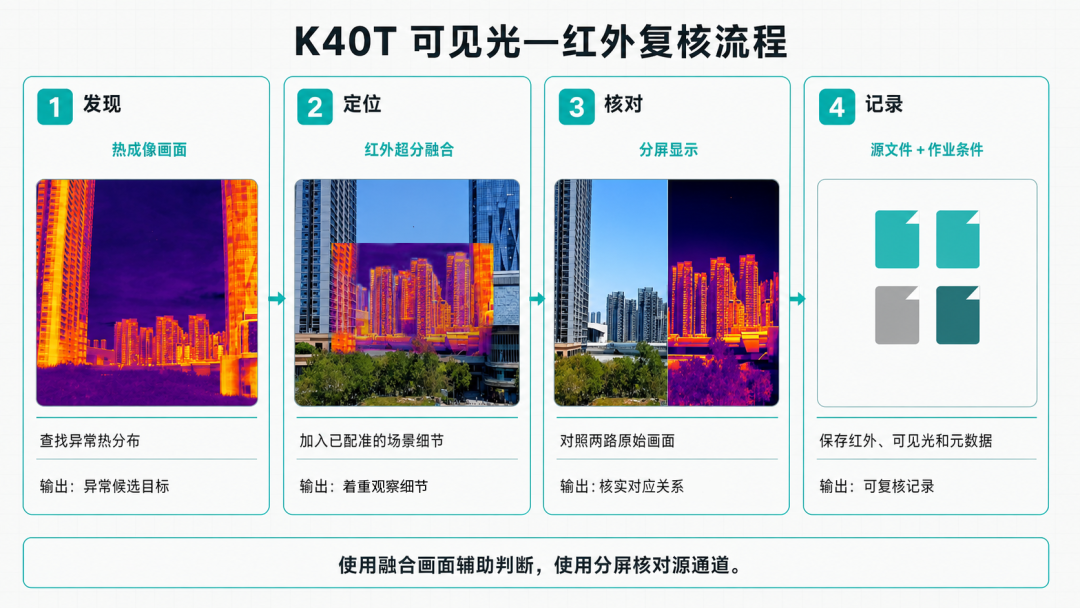

|一套更稳妥的现场流程
第一步，用热成像观察。在相同或可比部件之间寻找热差异，确认画面中是否出现值得进一步查看的异常模式。
第二步，用红外超分融合定位。借助加入画面的可见光信息，把热分布与部件结构、通道和周围环境联系起来。需要时逐步调节融合强度，在热异常可见度与结构细节之间取得合适平衡。
第三步，切换分屏确认。比较两路源画面，检查异常是否真实存在于热成像通道，确认关键边缘来自热数据、可见光数据还是处理过程，同时留意两路画面的视场和位置对应。
第四步，调整测量显示。按作业规程选择热成像色带、温度上下限和所需测量参数。融合画面可以辅助定位，正式测量结果仍应能够追溯到热成像通道及正确的源像素。
第五步，保存证据和现场条件。根据任务要求保存原生热成像、对应的可见光图像或视频、测量元数据，以及用于说明位置的融合或分屏画面。同时记录距离、观察角度、天气、时间、设备状态、色带和融合设置等信息。
实际任务可以调整各环节比重。安防巡查更重视快速定位，可能较多使用融合画面；专业热成像检测会优先查看独立热成像图，再用分屏核对证据。显示方式应跟随当前需要完成的判断。
如需了解广角、长焦和热成像在完整巡检中的分工，可参阅禾启智能的多传感器无人机巡检工作流程。
|不同任务更适合使用哪种画面
| 任务场景 | 适合使用的画面 | 作业价值 |
| 光伏电站或变电站扫描 | 先用纯热成像，再切换融合 | 发现热异常，并将其定位到组件排列、机柜或连接点。 |
| 屋面与建筑巡检 | 纯热成像和分屏 | 把热分布与屋面结构、排水路径和可见损伤进行对照。 |
| 工业巡查 | 使用融合进行实时定位 | 跟踪热异常线索时保持对周围环境的理解。 |
| 搜索或事件响应 | 纯热成像用于发现，融合用于定位 | 从背景中分离热目标，并将其对应到地形或建筑结构。 |
云台相机演示时应该测试什么
模式切换：操作员能否快速在热成像、可见光、融合和分屏之间切换？
图像对齐：在实际工作距离下，热异常区域能否与可见光结构保持可接受的配准效果？
运动表现：云台转动和飞行器振动时，融合画面是否依然稳定、易读？
延迟：实时画面的响应速度能否满足飞行和巡检流程？
图像保存：哪些源通道可以录像，能否同时保存？
热成像控制：操作员能否方便地调整色带、温度上下限和测量设置？
报告流程：录像文件和元数据能否满足客户的巡检或事件报告要求？
|常见问题
融合图一定比热成像图更好吗？
融合图把热异常线索与可见场景细节组合起来，通常更适合定位。需要让热差异占据更大显示面积，或需要在没有可见光混合的情况下检查热成像源数据时，纯热成像更合适。
超分辨率会把 640 × 512 探测器变成原生 1280 × 1024 探测器吗？
不会。超分辨率通过插值和算法增强生成尺寸更大的处理后图像，探测器原生分辨率仍为 640 × 512。在比较云台相机规格和理解测量能力时，这一区别非常重要。
为什么融合画面中的边缘可能轻微错位？
两个传感器使用位置和视场角不同的独立镜头。配准能够补偿一部分差异，但目标较近、场景深度变化或画面运动时，残余偏差会更加明显。
巡检报告可以使用融合截图吗？
融合截图能够清楚说明异常位置。用于技术分析时，还应保留热成像源记录、可见光参考图及相关元数据。具体报告要求最好在任务开始前确定。
