农用植保无人机的支撑组件

2019-03-22 09:37 性质:转载 作者:全丰航空植保 来源:全丰航空植保
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
  昨天小编带大家了解了植保无人机的几个重要的组件构成,比较笼统和简单。今天开始逐一为大家详细介绍一个各个组件。  支撑组件...

  昨天小编带大家了解了植保无人机的几个重要的组件构成,比较笼统和简单。今天开始逐一为大家详细介绍一个各个组件。

  支撑组件

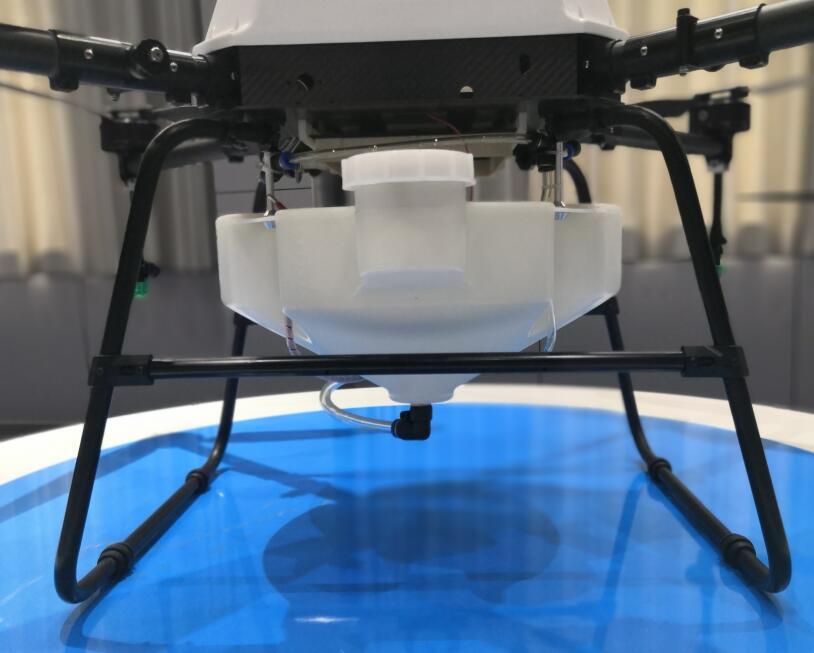

  1. 底座支架

  有两组U型支撑架和2根横向支撑杆组成。两组U型支架可实现将机身托起的作用,托起后才能形成一个立体的空间,才得以将药箱、电池、控制系统等无人机其他配件组装在一起。

  2根横向支撑杆的作用主要是保证U型支架的横向牢固性和稳定性,毕竟无人机自重10多公斤,再加上容积为10L左右的药箱,电池等负荷,并且还需要进行起飞和降落,因此支撑组件的牢固性要求很高,并且需要尽可能的轻量化。

  2. 悬挂部件

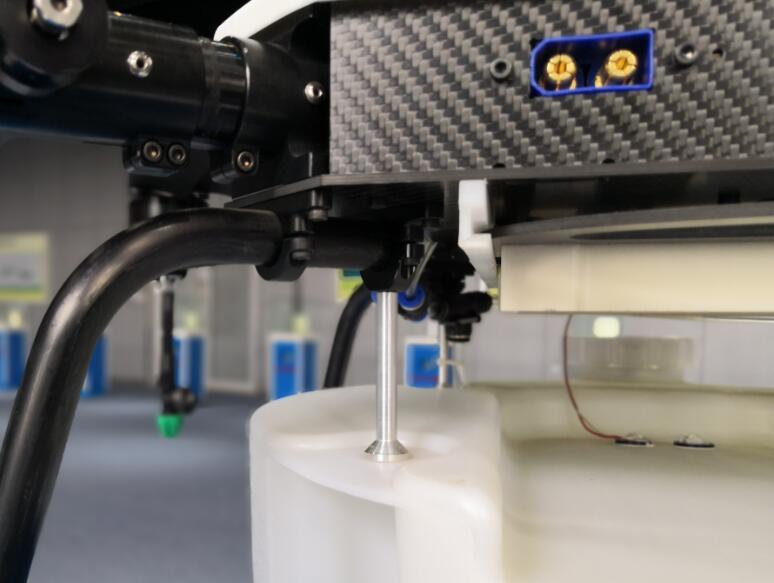

  底座支架上会有多种不同的悬挂部件,用来将其他一些无人机组件安装、固定、悬挂在支架上,进而才能装配成一架整机。

  这些悬挂部件在设计时需要考量很多因素:布局合理性、重心稳定性、结构牢固性、维修保养便捷性等。当然,这一切都是在不能影响喷施效果的前提下考量的。

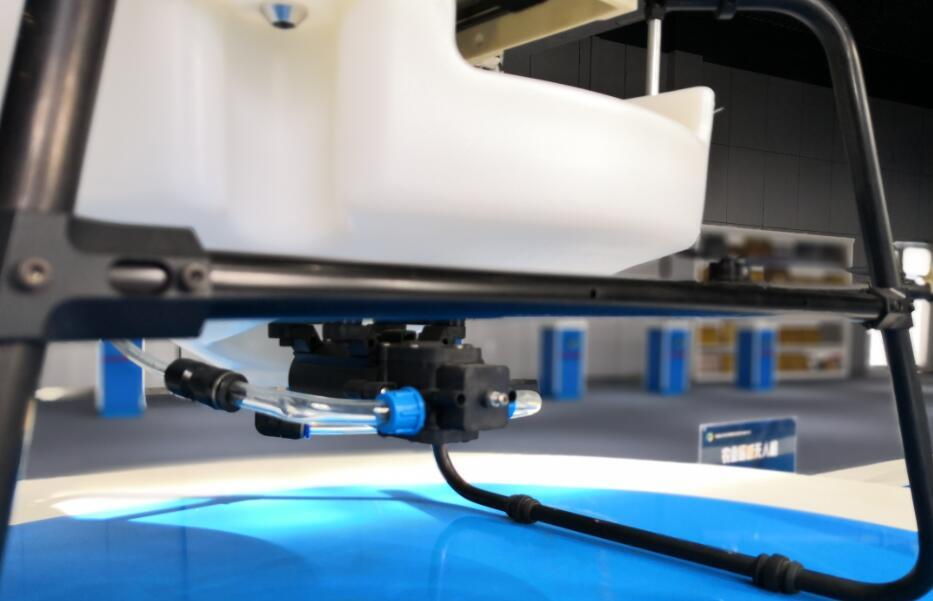

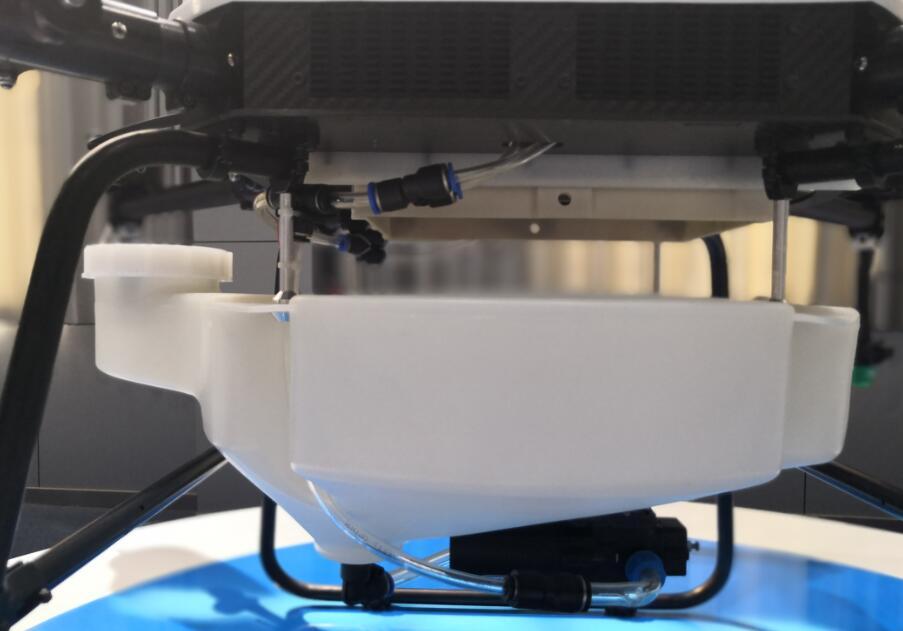

  底座支架下部的药箱,用金属杆直接连于支撑杆顶部末端,共有4个连接点,保证牢固性。药箱放在底部,在作业时能降低无人机整机的中心,提升稳定性。

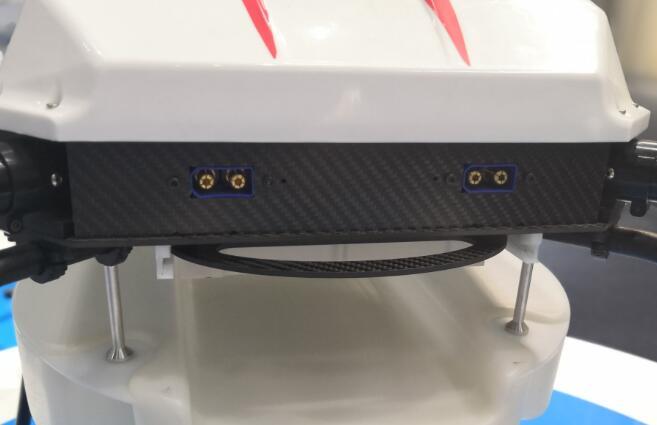

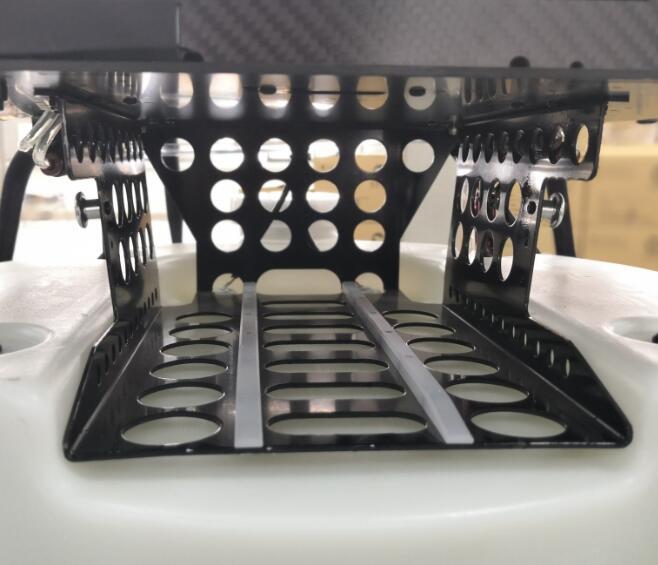

  药箱上部,也就是底座支架金属杆隔出来的空间,用来放置电池仓,也是为了降低整机重心,保证稳定性。电池动力来源位于机身中不,向各个动力系统提供动能时距离最近,减少了连接线的数量,更换电池更快速。

  电池仓上部为整机控制模块,是无人机的核心部件。这个部件比较精密,放在上部,可以尽可能的减少施药过程中农药的进入,保证安全性。

  支撑组件大致就是这样了,主要就是底座支架和悬挂部件,是无人机最基础的组件。
