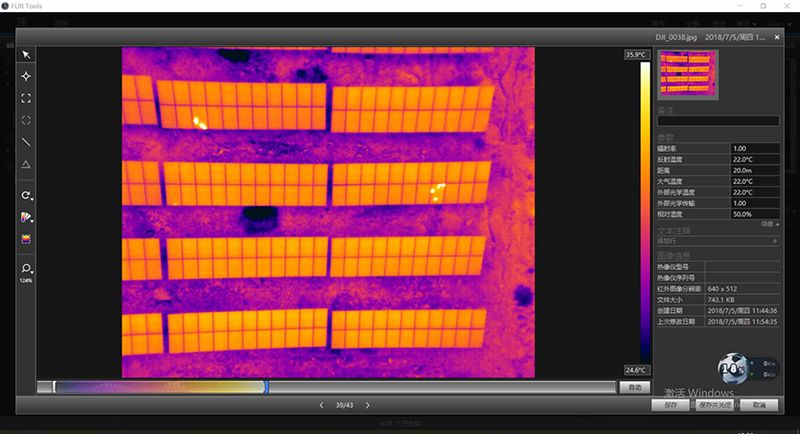

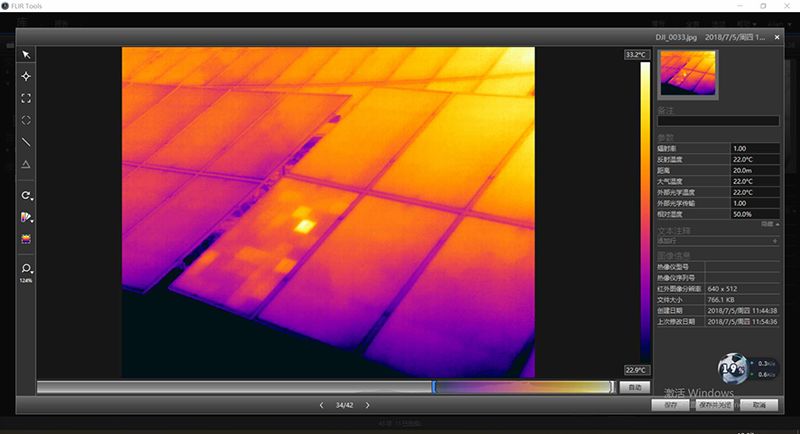

说到热斑形成的原因,可能是秽物,也可能是面板损坏。就某光伏电站的具体情况来说,很多热斑产生的原因是人为面板损坏。因为在场站附近放羊的老乡比较多,在赶羊的时候会无心的砸到面板,导致面板组件损坏。下图中的热斑就是因为面板损坏产生的。

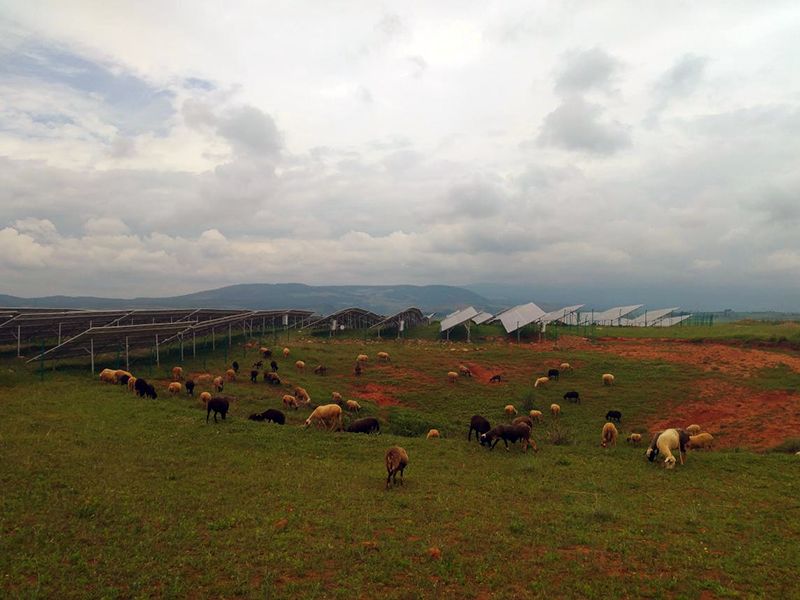

结果在转场的时候,还真看到好几波放羊的。

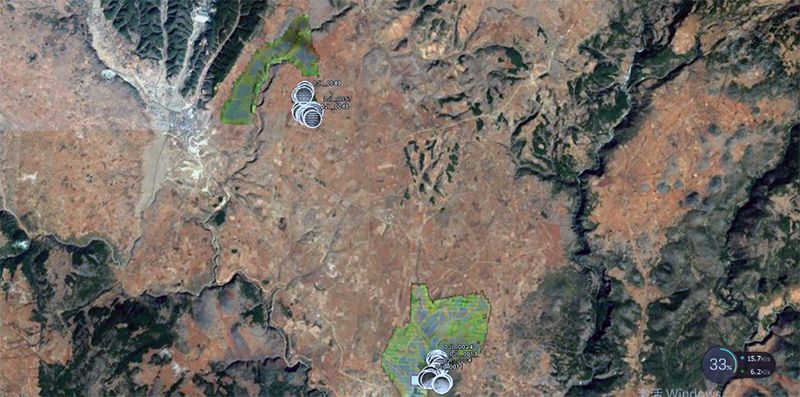

巡检的红外素材收集完毕之后,之前我们的小兄弟大疆精灵4P建立的正射影像就派上用场了。

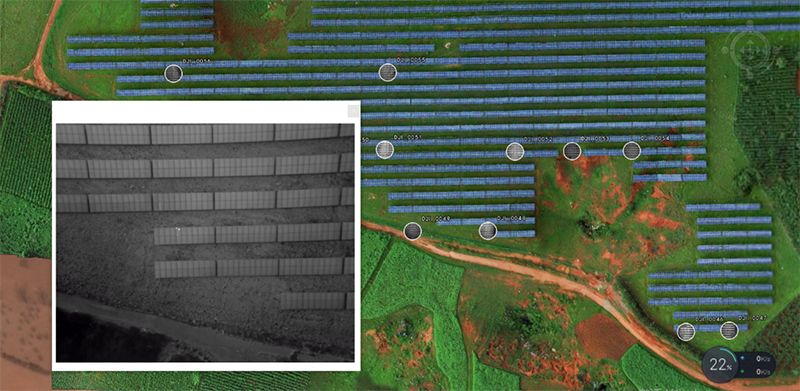

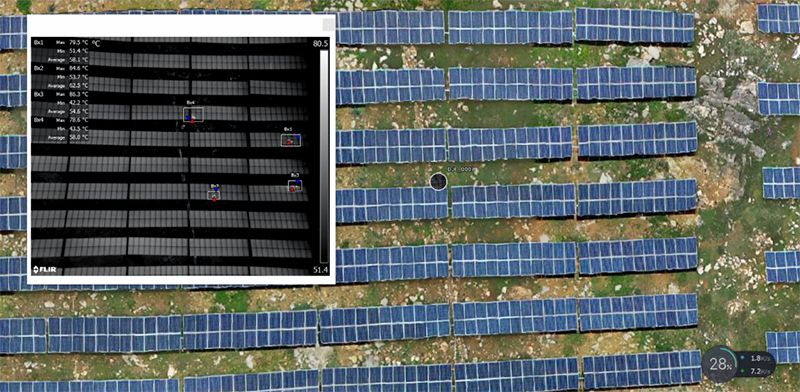

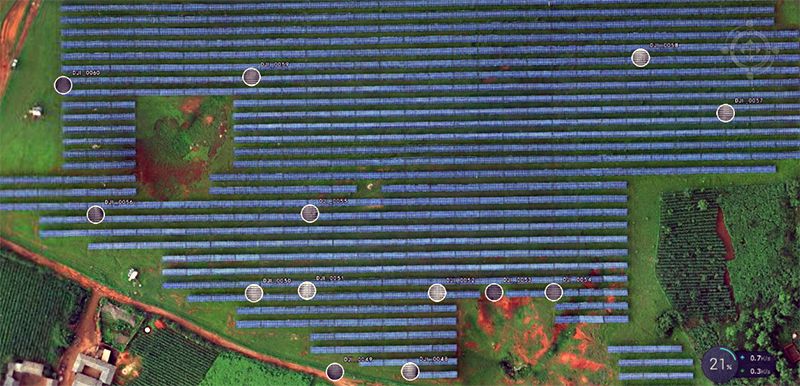

XT热红外云台所拍摄的图片是包含POS信息的,将POS信息导入到正射影像里面,就能看到缺陷图片的拍摄位置,通过图像对比,能够很快速的确定是哪一区哪一组哪一块板子出现了问题。
最后还是要做一个小小的总结。某光伏电站的2期和3期总装机容量达到100MW,在测绘建图的时候大约测绘面积是3.252平方公里。人工巡检使用手持红外设备查找热斑,进行一次场站巡检大约需要1组2人45个工作日。

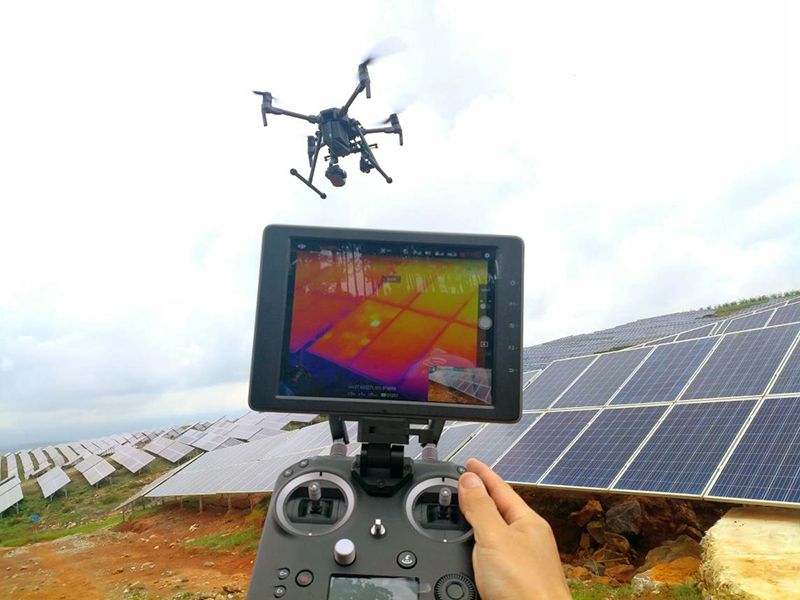

使用M210 + XT进行空中巡检,同样是1组2人,在手动巡检飞行的情况下,进行一次查找热斑大约每天的作业量可以达到0.5~0.8平方公里,如果设置好分区域使用地面站的飞行线路自动飞行,每天的作业量可以达到1.2~1.5平方公里。综上,使用无人机进行面板组件的耀斑查找的巡检效率,比人工使用手持红外设备的效率大约提高10~15倍。
