建筑物无人机航拍3D建模测量实例分析

2016-06-25 08:14 性质：转载 来源：伯镭无人机
免责声明：无人机网（www.youuav.com)尊重合法版权，反对侵权盗版。（凡是我网所转载之文章，文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点，与本网无关。如有需要删除，敬请来电商榷！）
建筑物3D建模测量案列简介本次建筑物3D建模，针对屋顶阁楼部分，采用无人机飞行拍摄带GPS数据的高清图像，利用后处理软件进行实景照片建模，得到...

　　建筑物3D建模测量案列简介

　　本次建筑物3D建模，针对屋顶阁楼部分，采用无人机飞行拍摄带GPS数据的高清图像，利用后处理软件进行实景照片建模，得到建筑物楼顶的3D模型，最后利用后处理软件中的测量工具，对数据和实景中的物体距离进行测量比对。

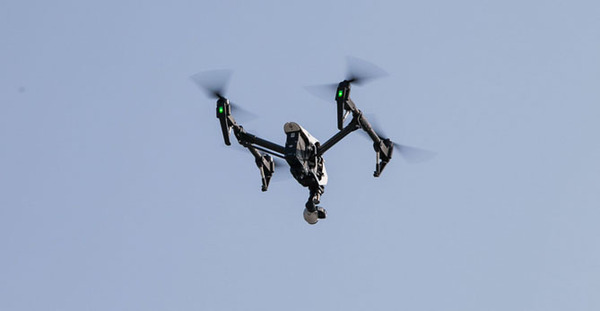

　　无人机介绍

　　

　　本次航拍，采用大疆悟（Inspire 1）无人机。此无人机具有操作简单、拍摄影像自带地理坐标信息、拍摄影像像素高等优点

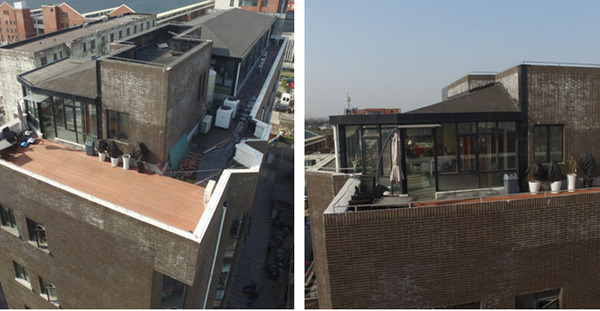

　　建筑物介绍

　　

　　本次建筑物3D建模的目标是上海前滩尚博创意产业园6号楼楼顶。6号楼楼顶是一个楼阁，具有造型复杂，被测物体较多的特性，故选此建筑作为建模测试目标。

　　处理软件介绍

　　

　　本次建筑物3D建模后处理软件使用的是瑞士的Pix4D。Pix4D软件采用创新科技，仅利用影像内容，自动处理从地面获取的、或轻型无人机和大飞机获取的航空影像

　　3D建模成果

　　

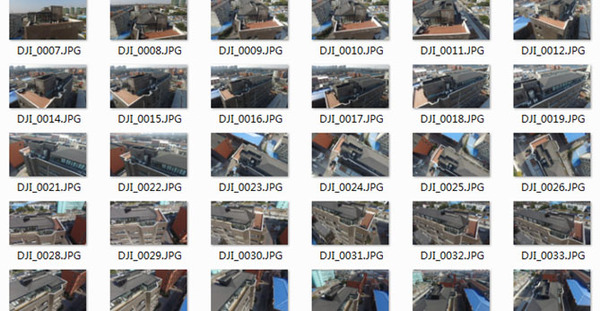

　　航拍原始数据

　　

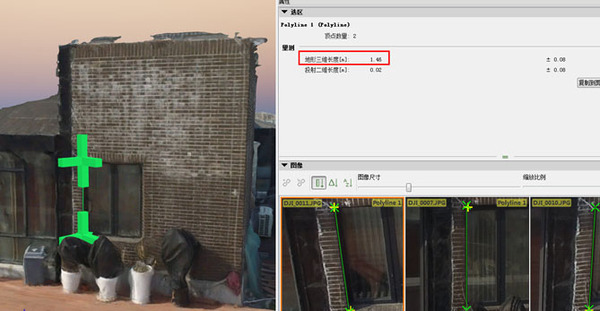

　　数据测量

　　

　　时间统计

　　飞行耗时：14min

　　数据处理耗时：21min

　　数据测量耗时：3min

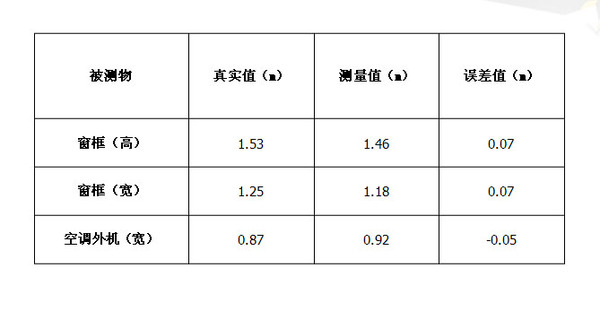

　　精度统计

　　
