青龙复合翼 II 一种串列翼大载荷长航时无人机平台

2022-09-29 10:22 性质:转载 作者:天峋无人机 来源:天峋无人机
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
一种串列翼布局的35kg复合翼无人机青龙复合翼飞行平台是天峋2020年推出的串列翼系列无人机平台的首款产品,该产品具备优异的长航时及大载荷性能。最大安全起飞重...

一种串列翼布局的35kg复合翼无人机

青龙复合翼飞行平台是天峋2020年推出的串列翼系列无人机平台的首款产品,该产品具备优异的长航时及大载荷性能。最大安全起飞重量35kg, 载重15kg(含燃油),实测航时数据:载荷3kg,航时11小时50分钟;载荷8kg,航时8小时。适应大载荷、长航时的测绘森林防火、靶机、小型导弹挂载、边/海防等应用领域。

11h50min@3kg航时记录

青龙的长航时和大载荷特性主要基于以下两点:

  • 气动布局

  • 采用了高气动效率的大展弦比串列翼布局,具有优异的巡航升阻比;

  • 结构减重

  • 在结构减重方向进行了大量的理论计算和试验验证,在保证无人机可靠性和稳定性的基础上进行了精细的结构减重设计。

    高效的串列翼气动构型01串列翼构型

    串列翼构型结合机翼较大的展弦比,大大降低机翼诱导阻力,大幅提升巡航状态升阻比,提高飞行巡航效率。相较于常规构型,串列翼构型在同速度同重量下,具备更低的巡航阻力及小时油耗,可实现更长的航时。

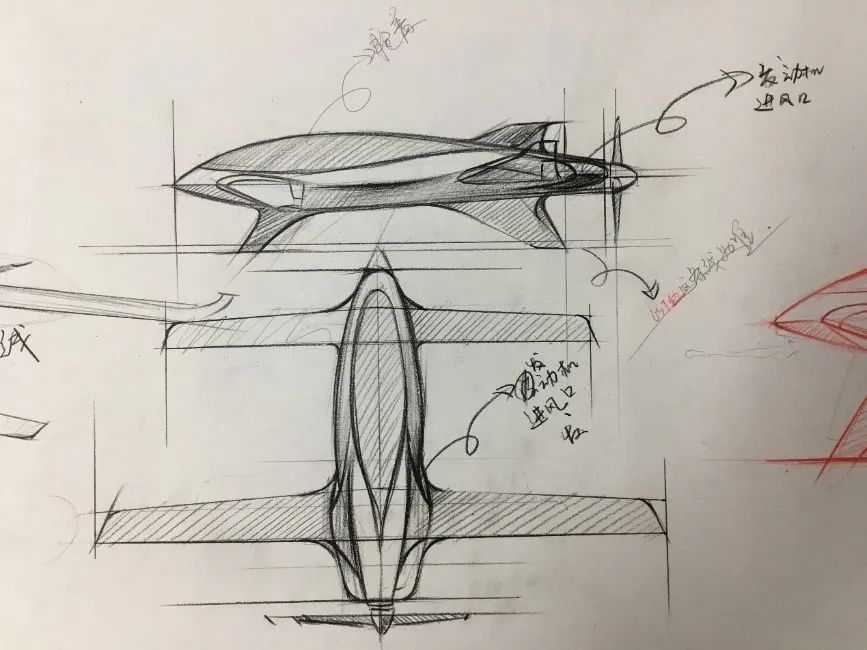

    青龙串列翼构型手稿

    气动仿真模拟计算

    串列翼构型具备良好的气动特性,但设计具有一定的难度。串列翼构型前后翼之间存在不可避免的气动耦合,前翼对后翼产生气动扰动,导致后翼难以通过理论计算及常规涡格法快速、精准地计算出气动特性。需要结合大量的CFD气动仿真计算,对整机气动流场进行详细模拟分析。

    青龙复合翼平台在设计开发过程中进行了大量的CFD气动模拟计算,最大限度地减弱前翼对后翼的干扰和不利影响;并且化劣势为优势,在设计工况下,有效利用前翼对后翼的增升效果,解决干扰的同时,提效率;此外结合构型特点及大量的设计经验对局部曲面进行气动优化,进一步提升气动效率。

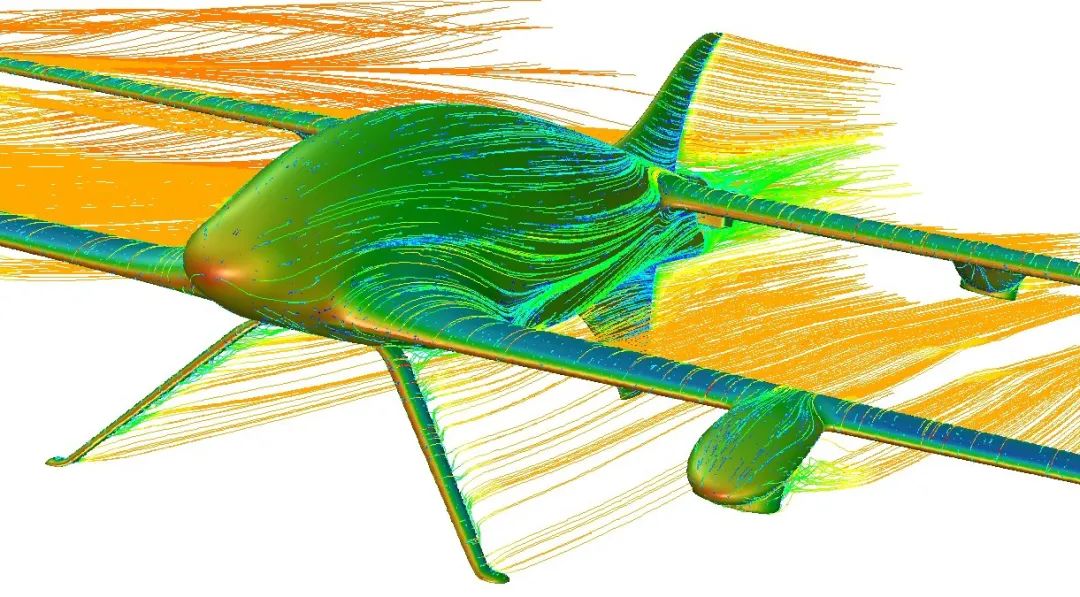

    气动计算

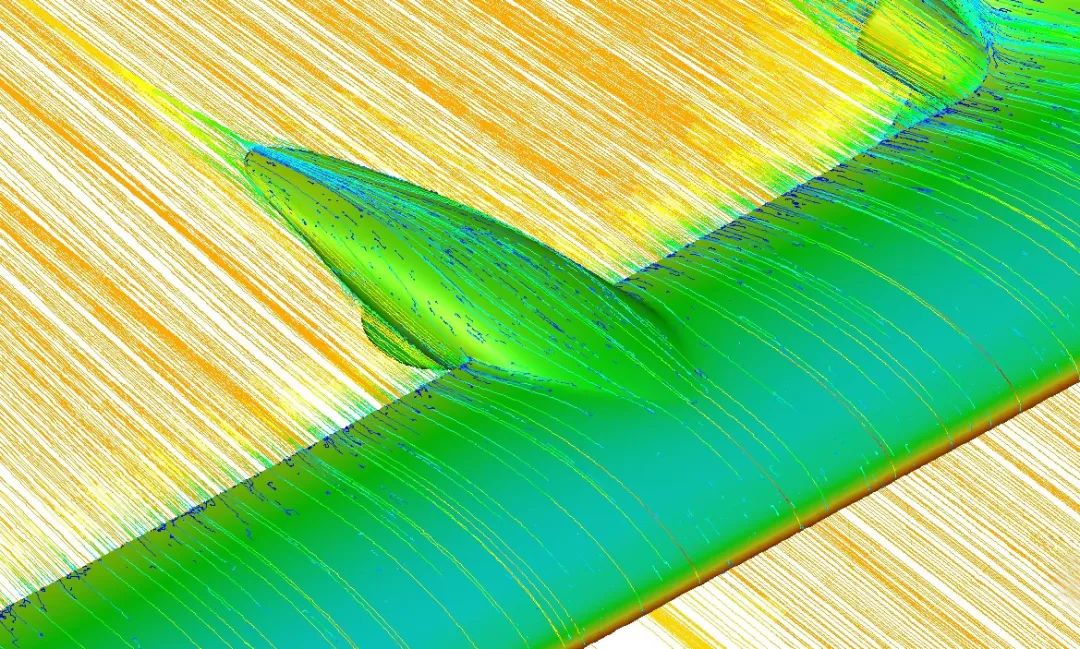

    局部气动优化

    通长载荷舱

    青龙无人机平台重心位于前后翼之间,前后翼的结构设计不会侵占载荷仓,机体具有通长的载荷舱空间,可以适配不同尺寸、多种类型、多种重量的载荷需求。

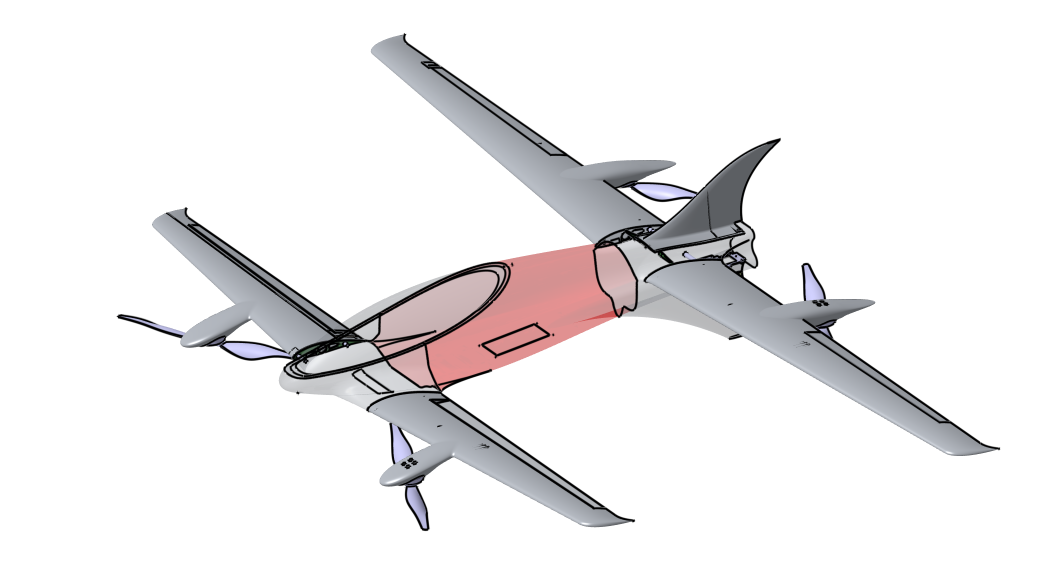

    全机身连通载荷仓

    精细的结构减重02

    青龙复合翼平台自样机投产以来,通过大量的试验测试及多个产品的更新迭代,对结构重量进行不断地优化。在保证强度、刚度、使用便捷性及生产效率的前提下,在以下方向不断优化结构重量:

  • 等强度设计

  • 科学的承力结构

  • 结构定量优化

  • 等强度设计

    在载荷集中部位做局部加强处理,增加铺层层数,改用高强度材料等提高结构件强度;在载荷较弱区降低铺层层数、减少隔框、翼肋数量以进一步降低结构重量。

    科学的承力结构

    机翼采用高抗弯截面系数的复合材料梁结构,优化复合材料铺层方向,设计科学合理的、质量轻便、强度、刚度优异的承力结构。

    结构定量优化

    采用有限元对极限工况下的关键结构进行强度计算,对结构进行定量优化。

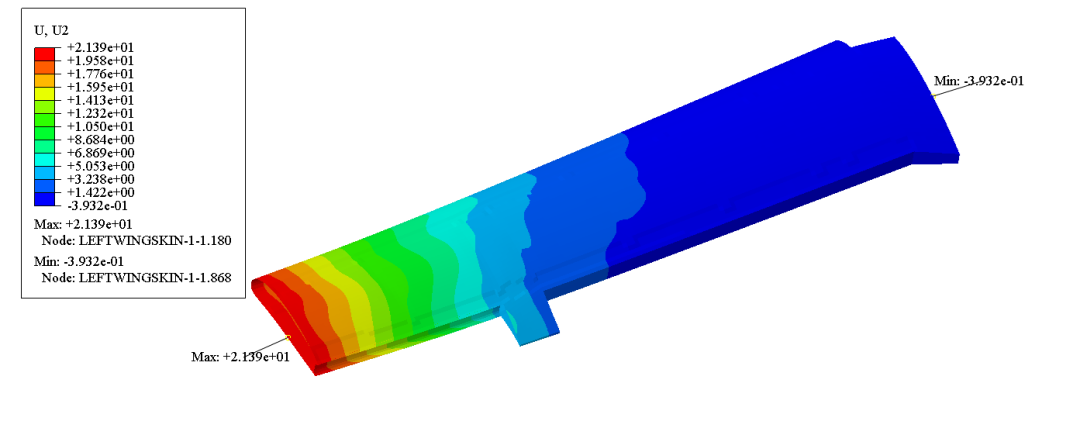

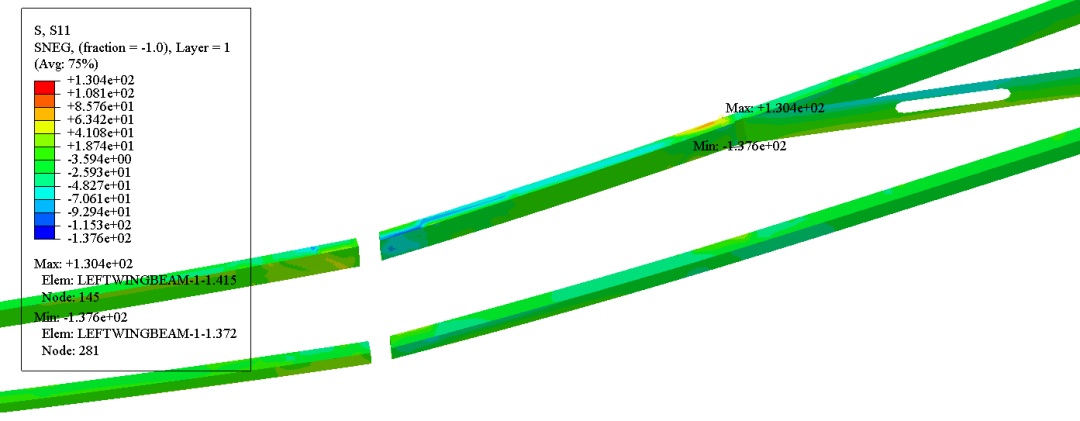

    关键结构有限元分析

    结合大量的静力试验和飞行试验验证机体结构

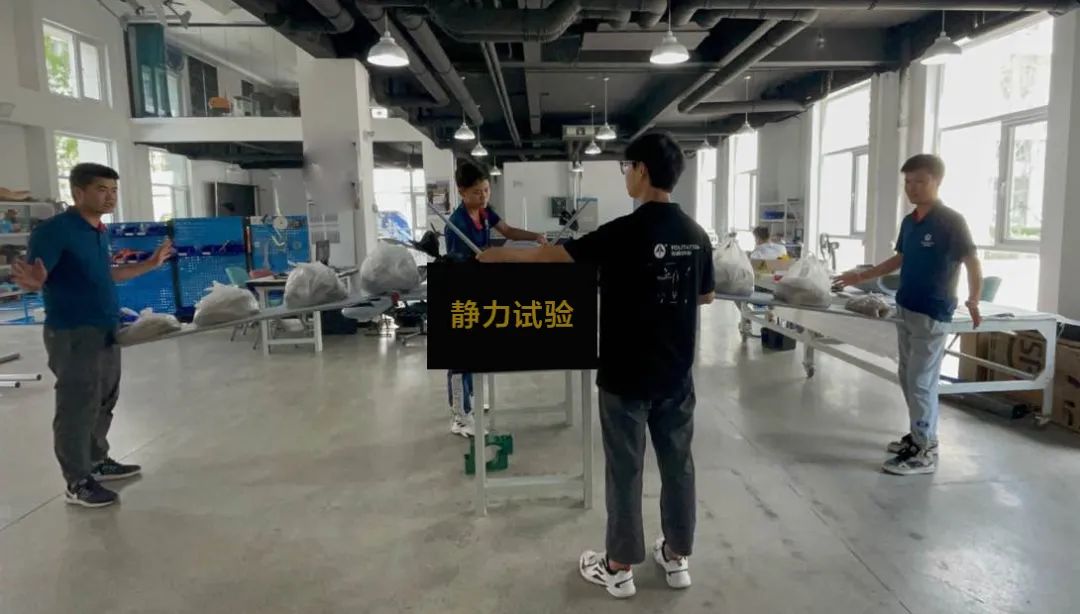

    静力试验

    飞行试验

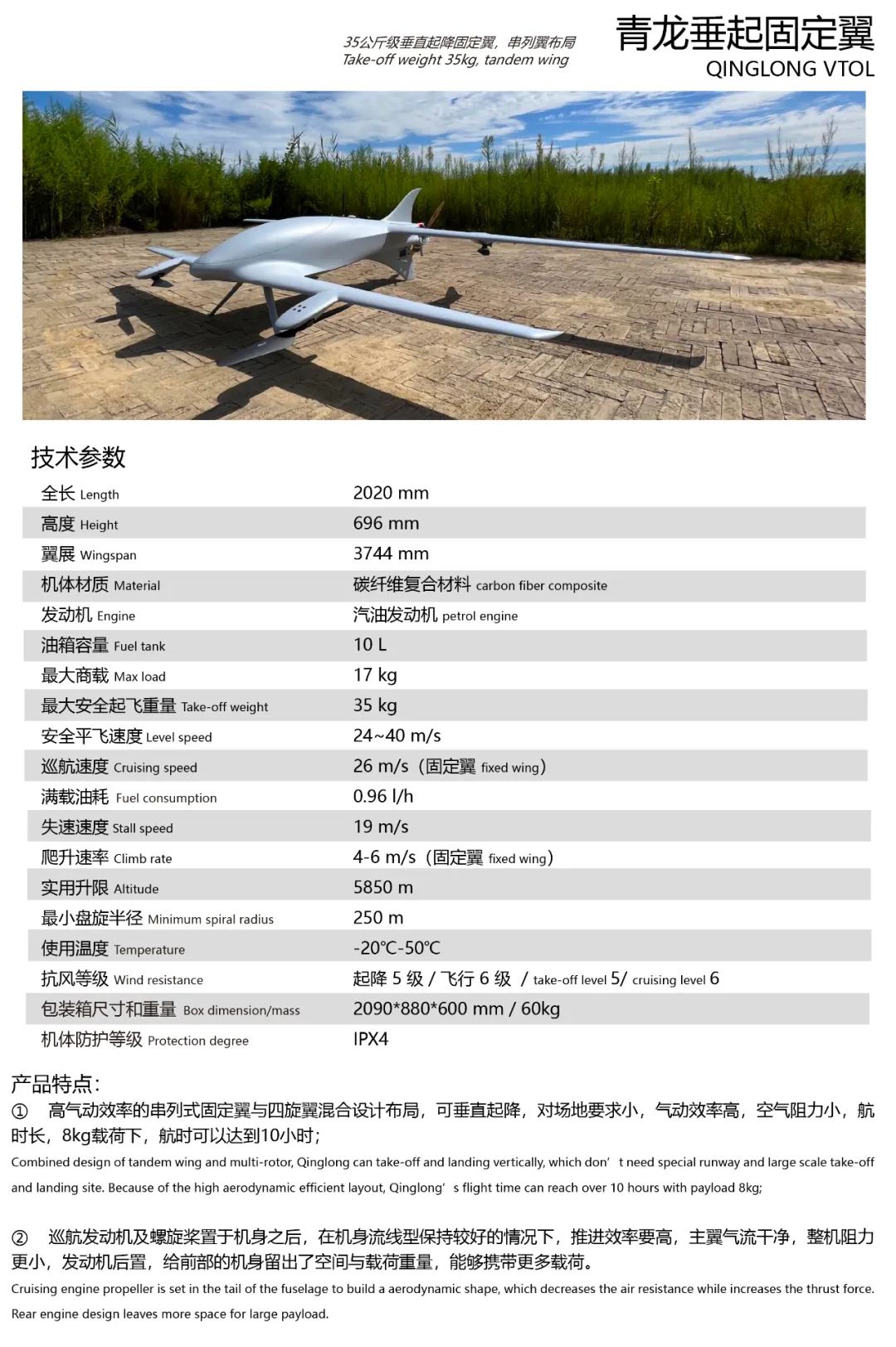

    主要技术参数04

天峋(常州)智能科技有限公司成立于2015年,专注于高端无人飞行系统的研发、制造、集成、服务。秉承“负责、高效、专注、创新”的经营理念,天峋为用户提供可靠、专业的无人系统行业解决方案。公司研发和运营中心位于北京中关村国家高科技产业中心,产业基地位于江苏省常州市。

天峋团队核心成员均来自中国第一所航空航天高等学府——北京航空航天大学,具备出众的创新能力和工程技术优势。公司目前拥有全自主研发的直升机、多旋翼和固定翼三个产品系列,以及配套载荷设备、软件支持系统。突出的飞行性能、良好的用户体验和专业化的行业应用集成是我们重点关注的产品特性。作为一家机器人公司,天峋创新努力为客户带来更多价值,创造无限可能。

资质荣誉

ISO9001质量管理体系认证

北京市新产品新技术(服务)

民用无人机进出口权

中国AOPA民用无人驾驶航空器驾驶员训练培训机构资质认证

首届中国“互联网+”大学生创新创业大赛全国总冠军

“挑战杯”中国大学生创业计划竞赛金奖

首届中航国际杯“互联网+”创业大赛金奖

首届中国通用航空大赛二等奖

第二届“中国创翼”青年创业创新大赛 “银翼奖”

第二届“i创杯”互联网创新创业大赛一等奖
