飞盈佳乐F7飞控如何设置舵机

2022-05-06 11:02 性质:转载 作者:飞盈佳乐 来源:飞盈佳乐
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
视频讲解连接飞控,打开BF软件进入CLI命令行界面,输入resource,先找到可更改舵机的端口;一般可以使用电机信号端口、LED_STRIP、PPM等端口;5号和6号因为计时...

视频讲解


连接飞控,打开BF软件进入CLI命令行界面,输入resource,先找到可更改舵机的端口;

一般可以使用电机信号端口、LED_STRIP、PPM等端口;

5号和6号因为计时器因素,不能改成舵机端口,否则会影响飞机正常使用;

所以目前只能使用PPM和LED_STRIP两路端口,PPM序号是C06,UART TX6端口也是C06,所以可以将舵机信号线焊到TX6端口;

LED_STRIP只是一路输出,四个接口是串连的,可以连接到任意接口。

现在开始设置,这里将PPM设置成舵机端口;

输入resource PPM 1 none回车,再输入resource SERVO 1 C06回车,因为PPM序号是C06,最后输入save回车保存。

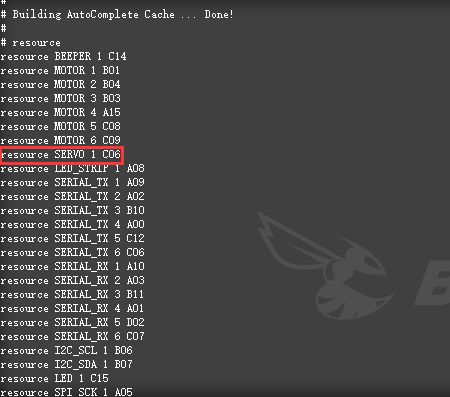

再进入CLI命令行界面,输入resource,确认是否以更改成功。

如果在更改过程中,设置错乱,可以通过重刷固件和配置文件恢复设置。

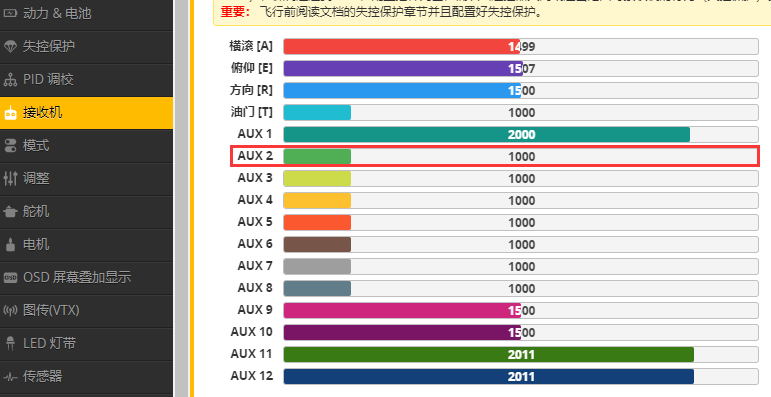

之后进入接收机界面,在遥控器中设置一个通道给舵机,现设置的通道是AUX2三段开关,大家可以根据自身需求去设置通道。

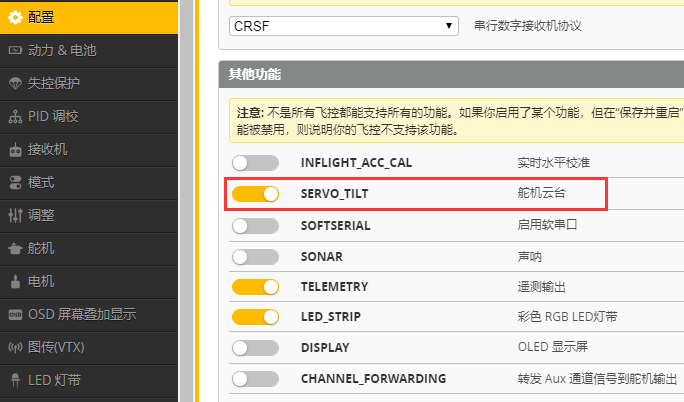

进入配置界面,勾选SERVO_TILT选项并保存

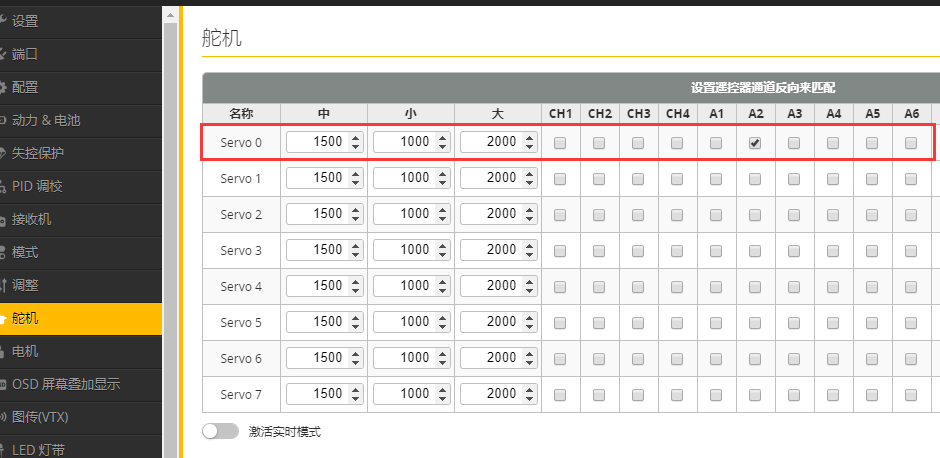

进入舵机界面,在SERVO 0选项勾选A2,这里的SERVO 0,就是对应刚才设置的SERVO 1,A2对应的就是AUX2通道,设置后点击保存。

完成以上操作舵机就可以正常使用了,要注意舵机的使用电压,以及通道设置的行程要在舵机可接受范围以内。
