设备与工具继上期的外业小技巧后，为解决大家在处理MS600系列多光谱相机数据内业处理时遇到的问题，结合长光禹辰10TB多光谱数据的处理经验，为大家介绍多光谱相机数据在内业处理时需要注意的事项和使用小技巧。
影像质量查看
原始影像的数据质量直接决定了多光谱遥感内业的可行性，只有信息完整的数据才可被正常处理。MS600多光谱相机的数据是标准TIFF格式，可以通过读取EXIF信息判定数据是否信息完整，目视查看图像判定质量清晰度。
影像数据信息
MS600的影像包含有标准的TIFF数据Tag标签，数据完整性可以通过读取EXIF信息来判定数据是否可用。
看名称

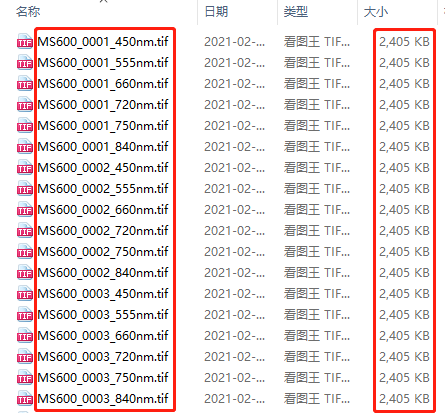

相机影像命名规律为“MS600_XXXX_YYYnm.tif”,其中XXXX代表影像序号，YYYnm代表波段名称。例如“MS600_0015_660nm.tif”，则代表了第15组影像中的660nm波段。若文件名非以上命名方式的，均可认为是错误数据，需要删除相同序号的错误数据。可以列表布局显示全部数据，若出现异常的文件名，则需删除对应的整组数据。
看大小
每张TIFF数据大小均为2405KB，若非该数值则证明影像不正常，同样可通过列表布局显示全部数据，若出现异常的文件大小，则需删除对应的整组数据。

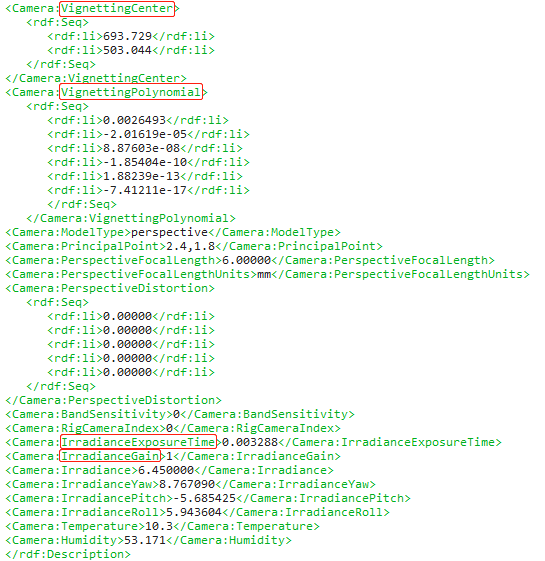

看EXIF

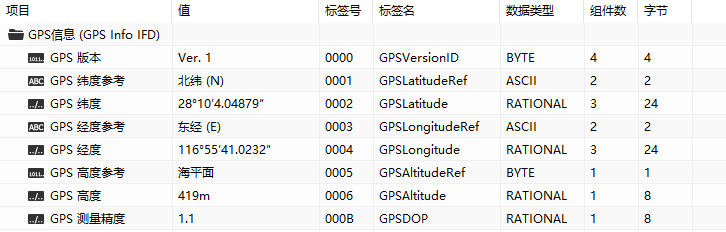

多光谱影像的处理依赖完整的EXIF信息，其中包括GPS信息、辐射定标参数等重要数据，包含以上信息且不为0才可被正常处理。可以使用EXIF工具或者图虫网站（https://exif.tuchong.com/）读取影像信息判定。
图像质量
目视查看灰板、航飞影像是否出现过曝的情况，尤其是灰板相较于其他地物若出现过亮的情况。

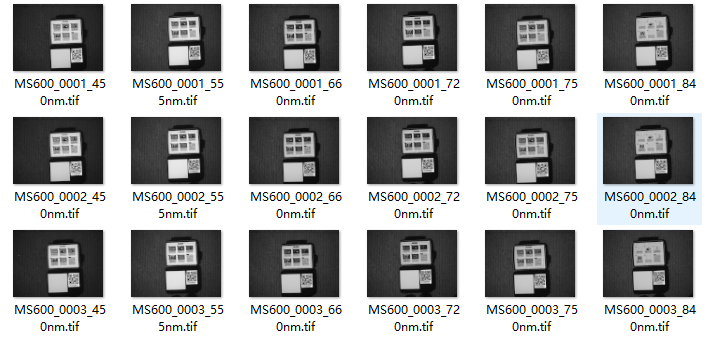

（上图为450nm波段过曝）

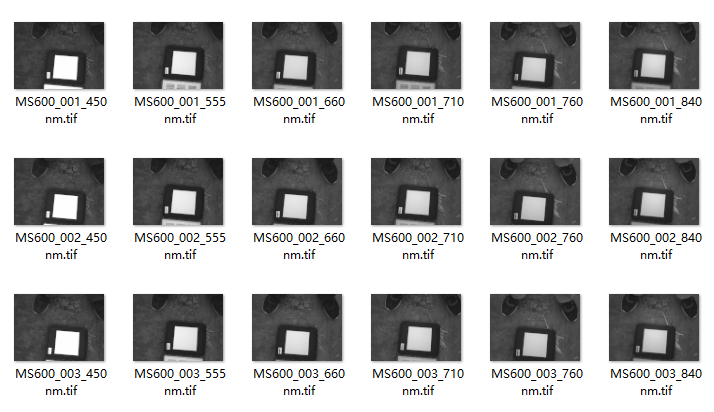

（上图为无过曝）
提醒
每组影像中只要出现1张影像过曝，则相同序号的整组影像都不可使用。
Yusense Map 使用技巧
Yusense Map是专门为MS600系列多光谱相机设计开发的一款图像处理软件，可实现单组影像配准、辐射定标、全局拼接等功能，可以快速高效地完成MS600多光谱相机影像的拼接工作。
软件安装

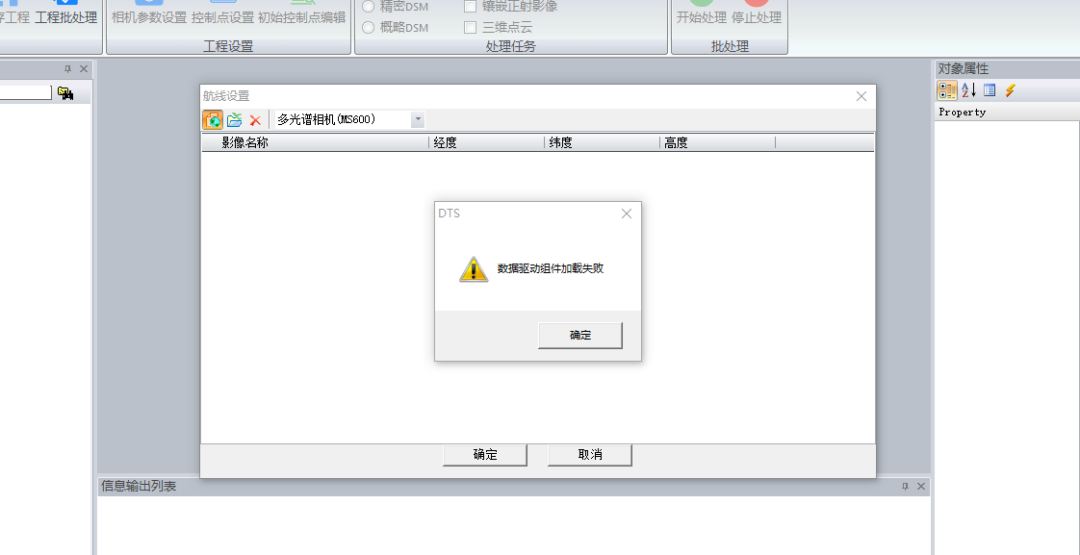

在安装Yusense Map后，有时会出现闪退的情况，并弹出“数据驱动组件加载失败”的情况，这是由以下原因导致的：
①软件未经管理员权限授权；②杀毒软件杀掉dll组件进程；③软件安装在中文路径下。
处理闪退问题可以重点参考以下步骤：
①检查安装路径是否为全英文且无特殊符号，建议使用默认路径；
②安装、打开软件时均关闭防火墙，安装完成后以管理员身份运行安装路径-bin文件夹-regist程序；
③关闭杀毒软件与防火墙，重新安装软件再打开。
处理流程
Yusense Map是以“先配准，后拼接”的模式进行的数据处理，故在处理多光谱影像时，主要分为三步：①生成配准参数；②图像配准；③图像拼接。
配准参数
配准参数是决定图像配准精度的重要参数，需要选择有效航线上5-10组（每组包括6通道）影像生成配准参数用于波段配准使用。如何正确选择影像生成配准参数，可以参考以下两个技巧：
①选择文件夹中除去首尾序号以外的且有明显纹理特征的影像。例如全部航飞影像共400组，除去前50组合后50组，其他都可选择作为配准参数生成的影像；

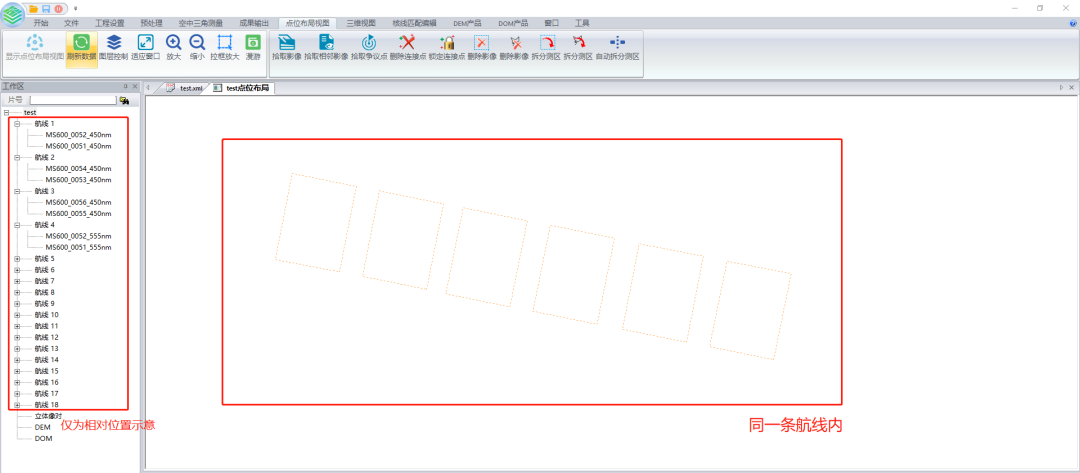

②使用软件中的“点位布局视图”查看所选影像，若在同一航线上，则可用于生成配准参数。
提醒
左侧航线列表中，航线数量、影像位置仅为表示相对位置，同一航线序号下必须为相同波段。
波段配准

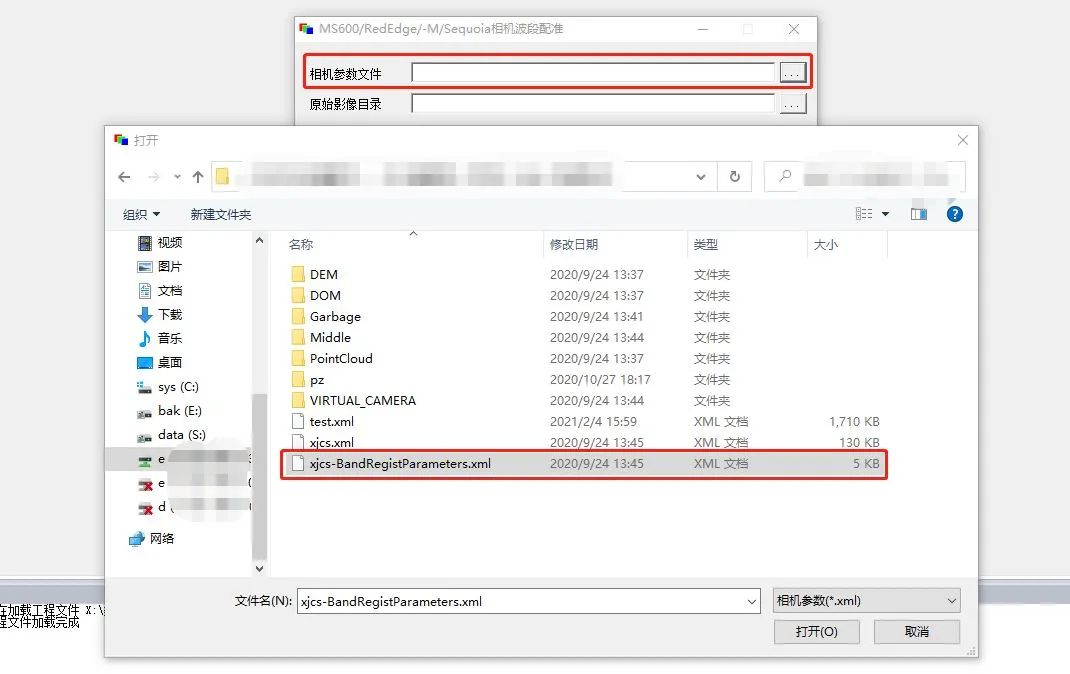

执行波段配准时，要求加载的波段配准参数位于生成波段配准参数路径下的“BandRegistParameters.xml”文件。
图像拼接

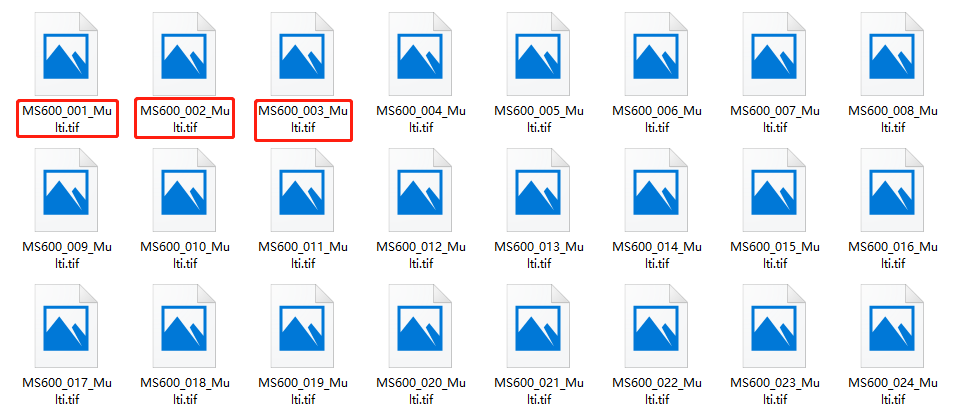

执行影像拼接时，需要导入全部的配准后影像，也就是波段配准后多通道影像，后缀名为“_Multi”，不可直接导入原始多波段影像。
同时在导入影像后，删除有效航线以外的冗余数据，以提高数据处理效率与拼接质量。
Yusense REF+PIX4D注意事项
PIX4D 已兼容MS600数据的多波段处理，但还无法实现辐射定标功能，Yusense REF就是为了配合PIX4D使用的反射率转换软件，主要实现影像的DN值向反射率的转化。即需要先使用Yusense REF软件将原始影像转化为反射率影像，再放入PIX4D执行普通相机建图过程。
提醒
PIX4D软件指PIX4D Mapper，并非PIX4D Fields或其他软件；且不可使用PIX4D中多光谱相机拼接模式下的辐射定标功能。
