2020年初，陕西省西安市某客户需要执行一个高速公路的带状测绘项目，希望使用无人机搭载机载雷达（LiDAR）的方式进行快速测绘。数据要求：客户要求获取误差小于5...
![镁科众思科技（佛山）有限公司]()
![]()
![]()
![]()

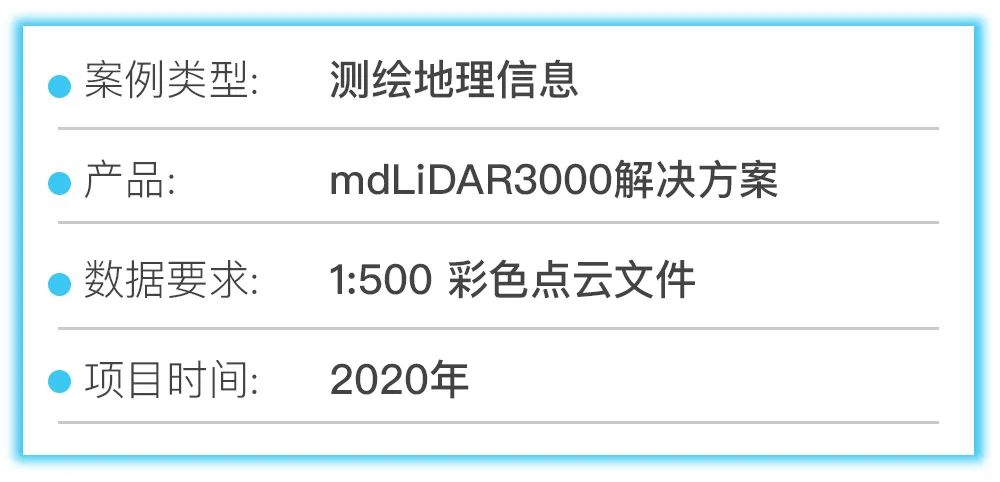

数据要求：客户要求获取误差小于5cm的彩色点云文件。客户将使用该文件生成DLG格式文件。
![]()
测区概览图
![]()
测区1：路段全长3 km，宽0.3 km；类型：城区高速公路测区2：路段全长2.3 km，宽0.25 km；类型：城区高速公路
![]()

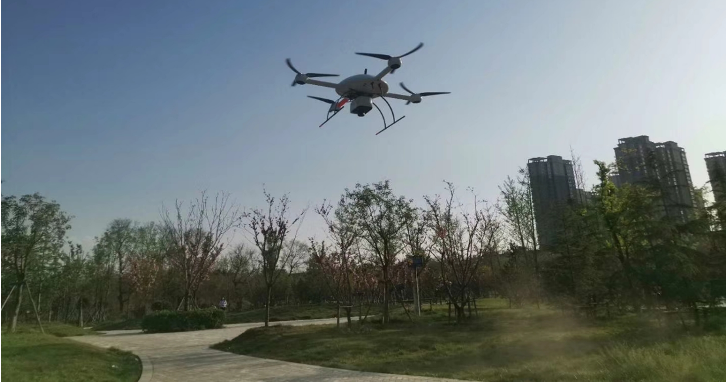

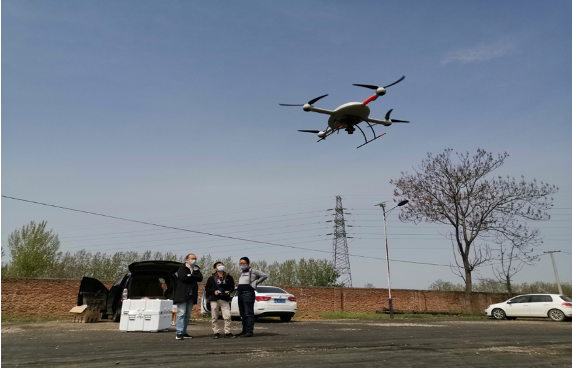

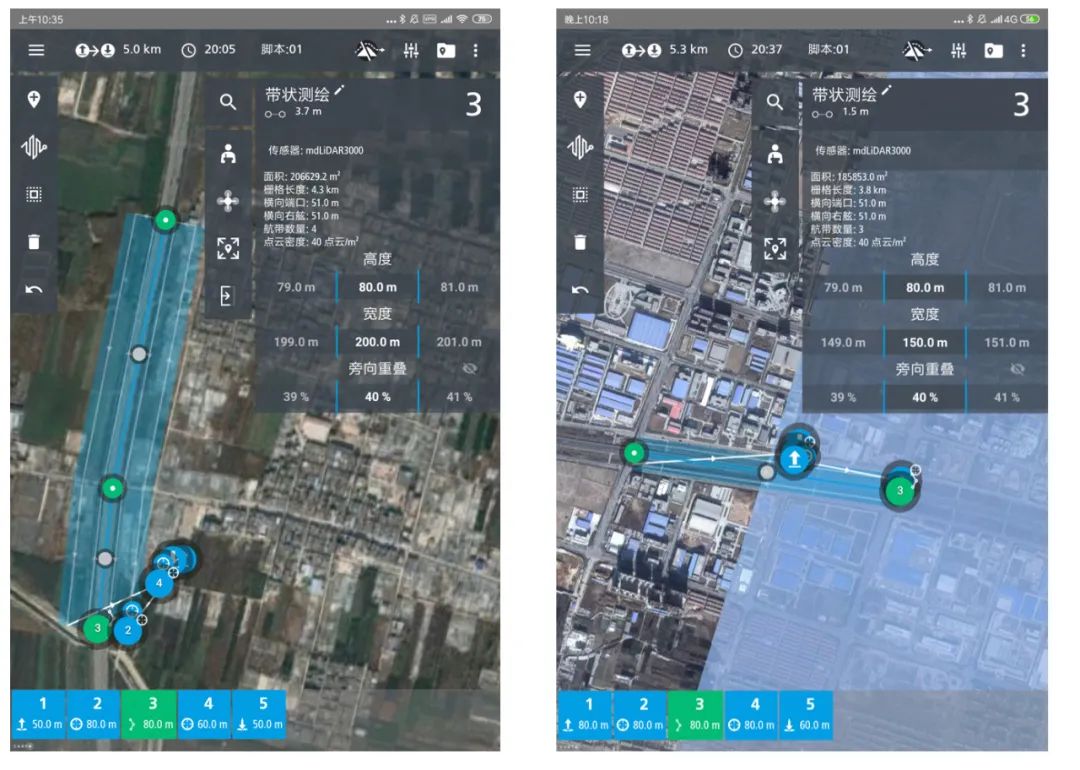

经过现场实地考察和分析，我们决定采用80m相对航高，5m/s平均飞行速度，40%旁向重叠率，分5个架次飞行。
![]()
![]()

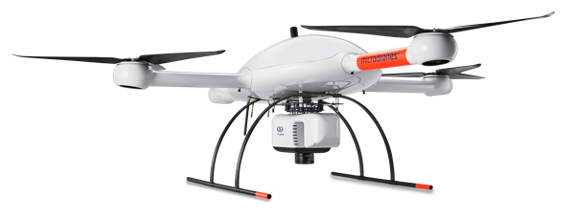

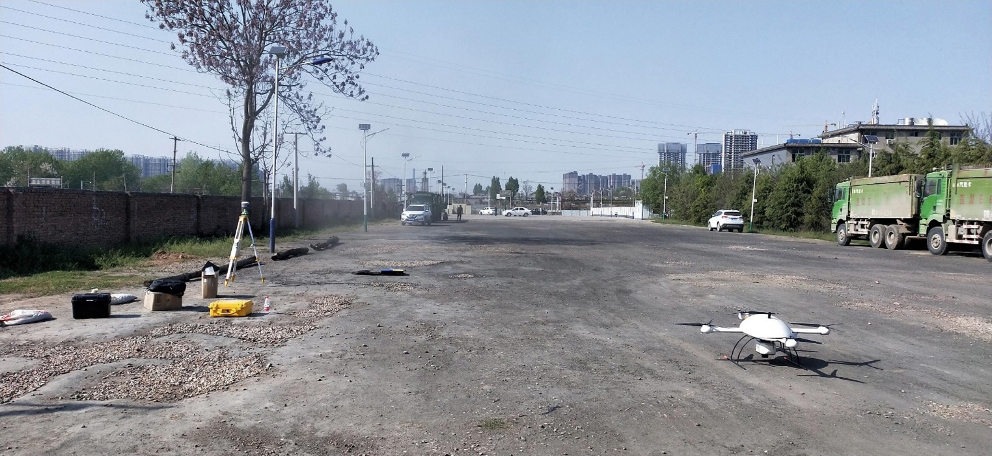

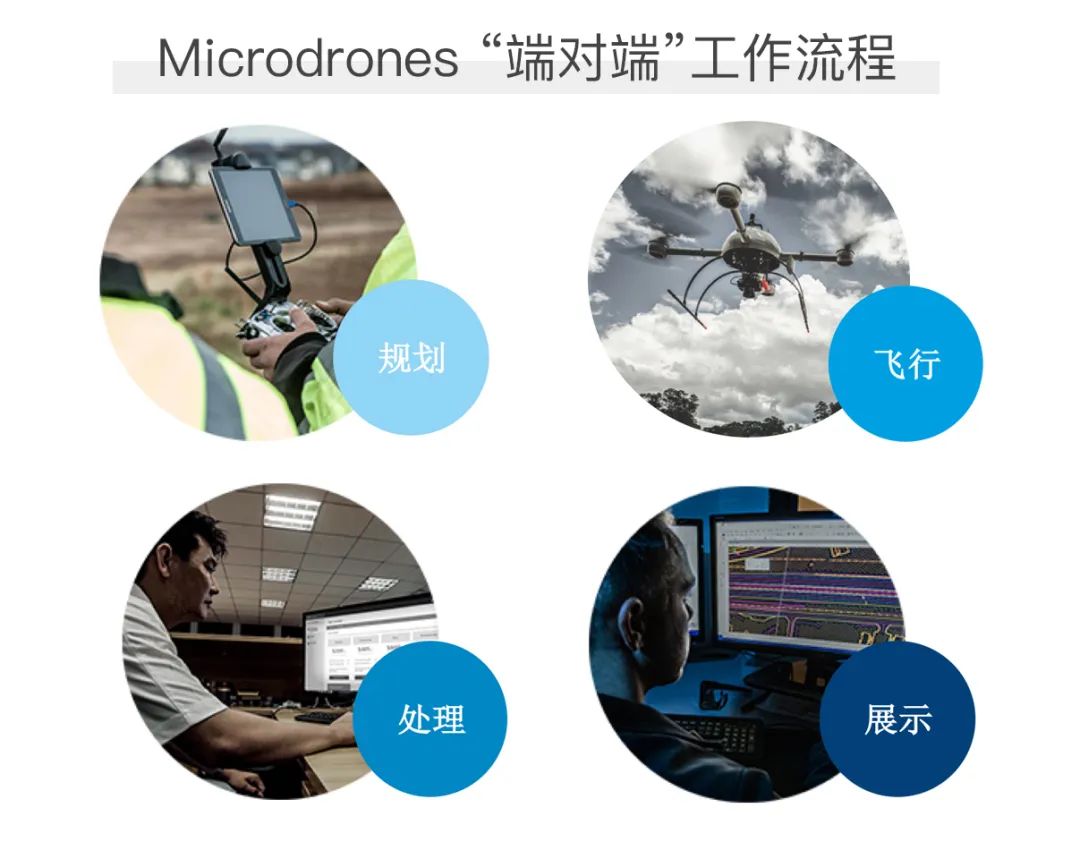

该案例中，我们使用Microdrones 集成系统——mdLiDAR3000，对两段高速公路带状区域进行了数据采集，区域大小分别为0.689 平方千米以及0.42 平方千米。mdLIDAR3000 采用机载激光雷达（LiDAR）作为传感器，主要采集点云数据。
![]()
- 飞行5个架次共2个区域，扫描面积共1.1 平方公里；
- 飞机采集了GNSS数据、机载激光雷达原始数据和惯导数据；

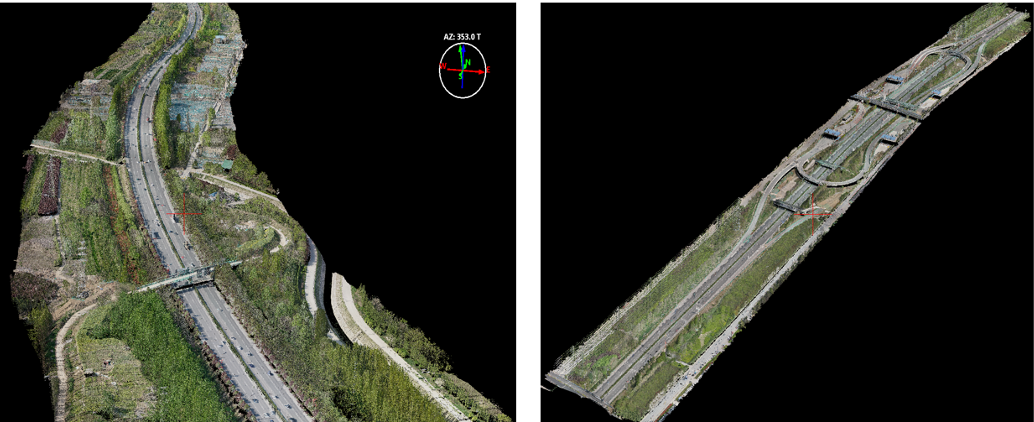

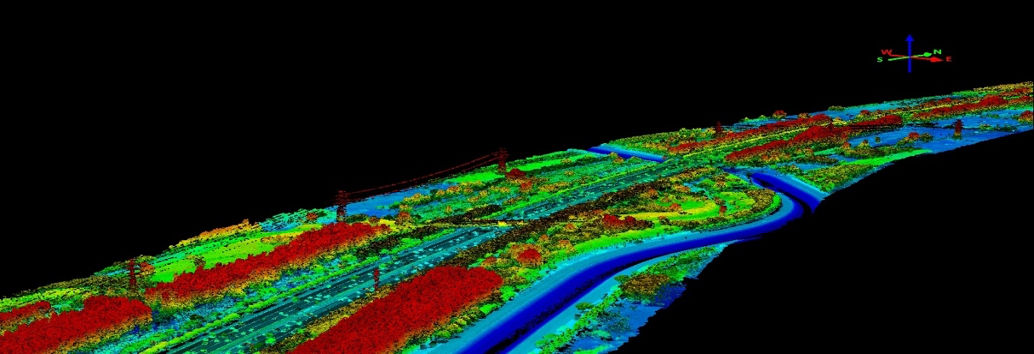

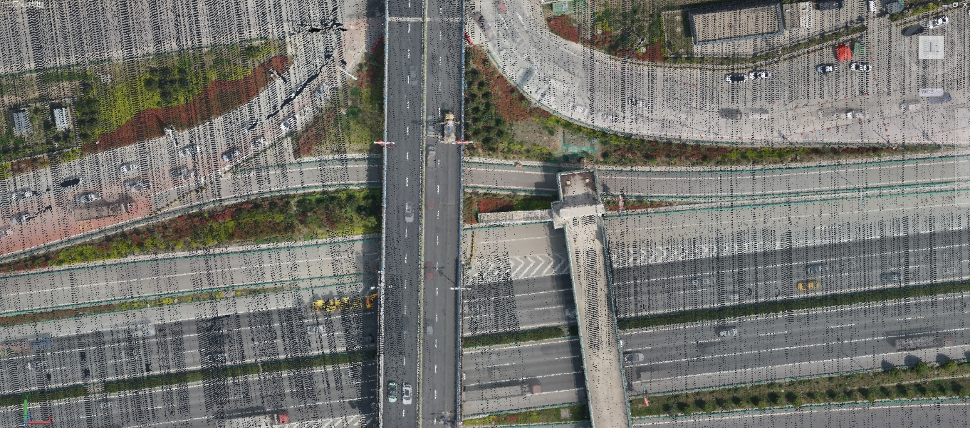

- 经过处理得到了该区域的精确数字三维点云，两段区域的点云密度分别为每平方70个和每平方米80个。
为了正确评估测绘成果的准确度，Microdrones 采用了以下方法：- 使用Global Mapper 软件，导入数字三维点云；
- 使用Global Mapper 软件，采集所有坐标已知的地面检查点；
- 将地面采集的检查点坐标与地面已知点坐标进行比较，统计测得和已知的地面检查点的误差。
![]()

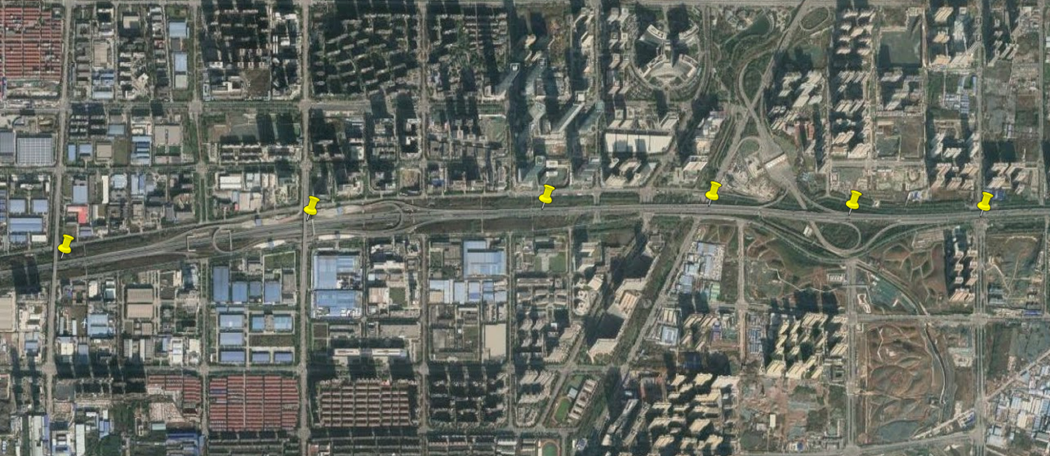

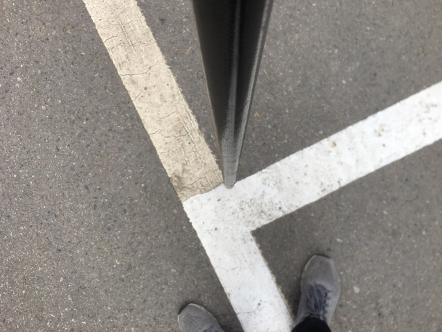

- 采用RTK打点的方式采集检核点，共计6个。优先使用靶标，如无法实现，采集特征点；
![]()

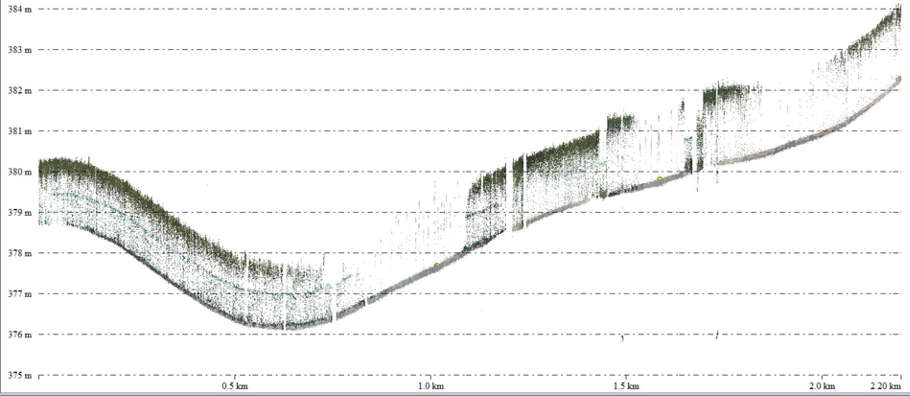

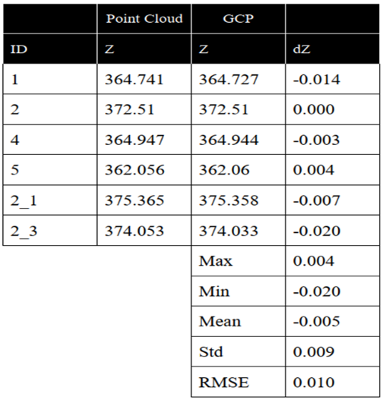

基于Global Mapper的三维点云独立精度准确评估结果
![]()
![]()
![]()
![]()
![]()
- 成果精度高（Z中均方根误差1.0cm，应客户需求仅需要分析高程精度差异）；
- 生产效率远超传统测绘方式，地面站式扫描仪在不停运的高速路上也存在架站困难的问题；
- mdLIDAR3000低重叠度的特点大大提升了带状测绘的内外业效率；
- 单次飞行时间30分钟以上，5个架次即可完成此次项目。
