拓攻教程 | 不会航线规划,还敢说你会玩无人机 ?

2018-10-13 08:51 性质:转载 作者:拓攻农业 来源:拓攻农业
免责声明:无人机网(www.youuav.com)尊重合法版权,反对侵权盗版。(凡是我网所转载之文章,文中所有文字内容和图片视频之知识产权均系原作者和机构所有。文章内容观点,与本网无关。如有需要删除,敬请来电商榷!)
  在无人机的植保飞防作业中,航线规划是一项高效且方便的操作功能。你可以用它来设置无人机自主作业的参数,如转弯方式、高度、速度、障碍点外扩、...

  在无人机植保飞防作业中,航线规划是一项高效且方便的操作功能。你可以用它来设置无人机自主作业的参数,如转弯方式、高度、速度、障碍点外扩、航线角度等,能够极大解放飞防人员的双手,从而对植保无人机进行更为精确的操控。本期拓攻教程将为大家详解关于无人机航线规划的那些事儿。

  航线规划有哪些可设置参数?

  在航线规划页面中有很多可设置自主作业的参数。如转弯方式、高度、速度、垄距、航线内缩、障碍点外扩、航线角度、起始边起始点、纠正偏移(航线纠偏,参照点纠偏),扫边(留边距离)等,可选择部分航线进行作业。

  1)转弯:可设置协调转弯或定点转弯。

  2)高度:设置作业飞行高度,点击高度拖动滑动条或输入需要的数值。

  3)速度:设置作业速度,点击高度拖动滑动条或输入需要的数值。

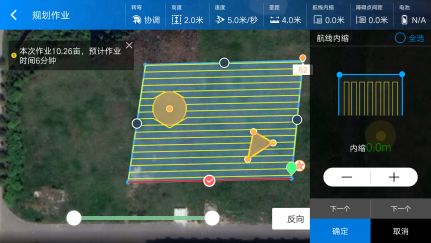

  4)航线内缩:点击【航线内缩】,右侧滑出操作栏点击“+”设置内缩距离(0.5m~10m)可单个边设置内缩距离也可全选设置整体内缩距离。

  5)障碍点间距:可设置障碍点与航线间的距离,最大为5米

  6)航线平移:航线平移可微调航线的偏移距离,也可对地块进行参照点一键纠偏。(地块上的参照点可在地块测绘时设置)

  7)航线角度:选择航线角度调节器上的黄色控件可自由调整航线的角度,点击可收起控件(收起的黄色透明圆形按钮可自由拖动切换所在位置)。

  8)起始边起始点:进入航线规划页面可直接点选地块边界选择起始边,点击反向按钮可对起始点进行反向操作。

  上述功能可通过打开拓攻农业App,点击

  【地块列表】,选择需要作业的地块,点击【调用作业】进入航行规划页面进行设置。

  航线规划作业的具体步骤

  了解以上可规划的航线和设置功能,那么具体的整套航线规划作业的操作步骤又是怎样的呢?下面一起来看一下吧:

  1、在作业开始前,按照上文内的操作方法,设置好相关飞行参数。

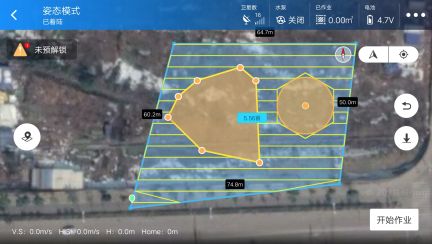

  2、点击【开始作业】按钮进入作业界面。

  3、点击【开始作业】弹窗确认是否执行航线。

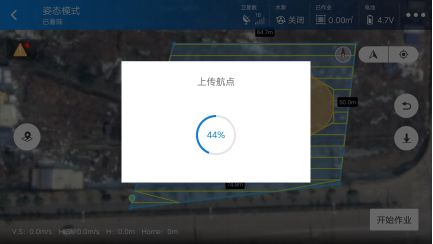

  4、点击【确定】按钮,等待上传航点,航点上传完成后进入自驾模式,执行航线规划作业。

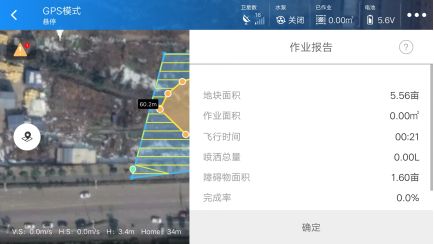

  5、点击【结束作业】或飞机自动执行完航线任务后,生成此次作业报告。

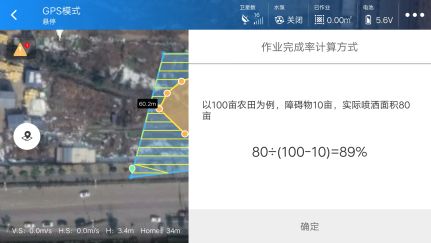

  6、点击【?】icon展示作业完成率计算方式。

  至此,一整套的航线规划作业就完成啦~

  另外,小编还想说的是,如果在飞行过程中,你想调整飞机的飞行航点,也是可以的。只需点击左侧航线起点按钮,滑动航线起点选择器,点击

  就可以跳转到选择的航点,航线信息将会被上传到飞控

  如果你想回到原来的位置,只要点击【重置】选择项,就会返回到当前飞机所在的航点。

  下面,小编将为大家演示一下完整的航线规划方式:
