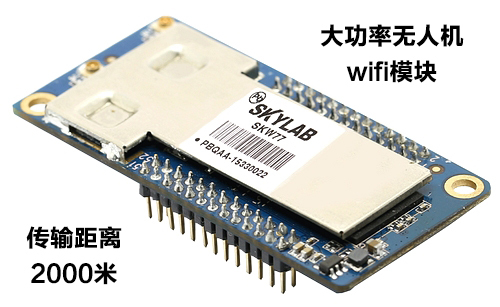

设备与工具SKW77是深圳市天工测控技术有限公司推出的一款大功率远距离WiFi模块，可以做AP/Router，该模块兼容802.11b/g/n，射频采用2x2 MIMO，最高速率可达300Mbps。模块内部集成了双路PA和LNA，每路发射输出功率可达+28dBm以上。空旷地带有效数据传输距离可达1000米以上，最远可达2000米。用户利用它可以轻松实现远距离数据传输功能。
一、远距离WiFi模块SKW77的主要特征：WLAN标准：IEEE 802.11b/g/n；
支持2x2 MIMO技术；
工作频率：2.4G ISM频段；
输出功率：802.11b：+28dBm；802.11g：+27dBm； 802.11n：+25dBm；
接收灵敏度：802.11b：-91dBm；802.11g：-85dBm；802.11n：-75dBm
无线数据传输速率：最高300 Mbps；
支持WPA/WPA2 PSK加密，加密算法支持AES和TKIP；
数据传输距离可达1000米以上（视工作环境而定）；
串口波特率为115200bps，透传速度可达7kByte/s；
操作电压：+5.0V（pa射频）和+3.3V（主芯片和基带供电）；
最大工作电流 ：1600mA/5.0V；300mA/3.3V；
工作模式：路由模式、中继模式、AP client模式；
多种配置方式：模块内置WEB配置服务器，或命令配置；
通过网页升级系统；
模块接口支持USB、I2S、UART、SDIO、WAN、LAN、LED。外置设备支持USB从设备，如U盘、USB摄像头、4G模块等；支持SD存储卡；支持I2S设备；支持1WAN口和2LAN口。

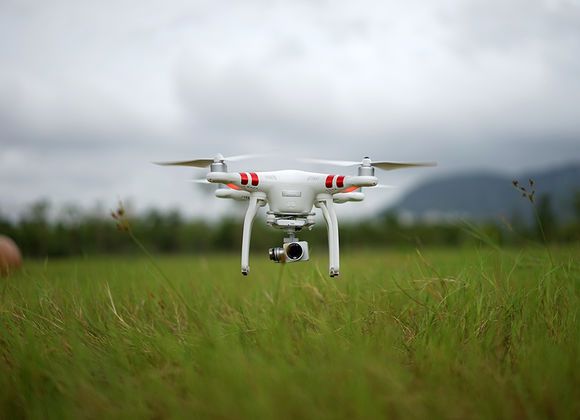

二、SKW77的典型应用1、无人机控制和图像数据传输
该远距离WiFi模块的优势：
（1）实时视频传输，空旷环境下传输距离2000m
（2）实时控制
SKW77在无人机系统的应用

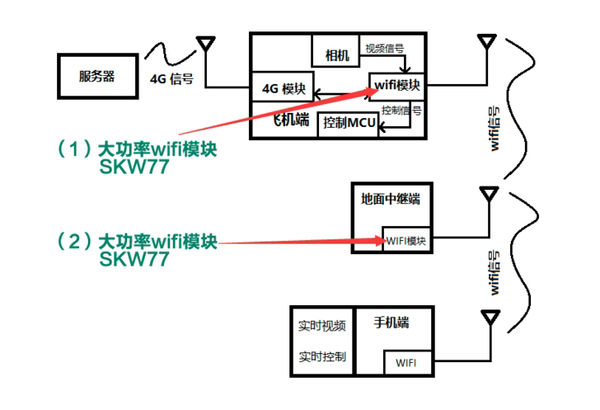

无人机系统总体结构设计：
系统组成包括4部分：飞机端、地面中继端、手机视频控制端和远程服务器端。
飞机端WIFI模块主要功能有与地面中继端建立WIFI连接；将相机视频传给地面中继端；将地面中继端传过来的控制信号传给控制MCU；将飞机状态信息及视频通过4G模块传给远程服务器。
地面中继端负责飞机端和手机端建立中继连接。
手机端负责实时视频查看和实时控制飞机各种飞行状态。
服务器端负责接收飞机各种飞行状态数据及视频。便于维护飞机各种应用。
2、UART串口数传：
串口设备的MCU通过UART接口与SKW77连接后，可实现串口和wifi之间的数据透传 ，串口波特率为115200bps，透传速度可达7kByte/s。
3、4G路由器：
SKW77通过USB接口连接4G卡，SKW77设置为AP模式，客户端通过与AP建立连接，可以将4G信号转换成WiFi信号。
4、SD卡网络存储：
SD卡存储设备与SKW77模块通过SDIO连接后，通过登入SKW77的IP地址访问SD卡，实现网络数据下载与上传。
天工测控（SKYLAB），国内专业WIFI模块及方案商，远距离WiFi模块SKW77是SKYLAB推出的专用于无人机的大功率远距离WiFi模块。
