4月13日，拓攻微课堂有幸邀请到上海拓攻机器人有限公司的产品经理王飞，为大家分享有关植保飞控T1-A的基本常识以及针对不同类型的植保无人机，如何正确的安装与调试等问题。关于当天的分享内容，拓攻农业小编已经帮大家整理成课堂笔记，方便后期大家对相关知识的复习和查阅。学员们不要忘记点击右上角收藏文章哦～
Part1: 关于植保飞控 T1-A的基本常识
如何定义植保飞控呢？
飞控，众所周知，是指能够稳定无人机的飞行姿态，并控制无人机自主或半自主飞行的控制系统，是多旋翼飞行器的大脑。而植保飞控则是针对植保的作业环境，在稳定性、可靠性和多功能性方面做了更多改善以适应田间作业的飞控系统。
植保飞控T1-A各个模块的功能与属性
主控FCU，集成了陀螺仪、加速度计、气压计等传感器，采用了内减震的方式。同时，气压计独特的导流静压舱设计，在提高稳定性的同时，一定程度上缩小了主控的体积。除此之外，主控FCU分别提供8路输入和输出口以及两路CAN插口和一路串口。
电源模块PMU，最大可支持12S电源，负责给整套飞控系统供电，包括外接的接收机，最大可持续3A电流输出。PMU提供3路CAN总线接口，充当CANhub的同时，还可以保存10组黑匣子数据，
指示灯LIU模块，通过LED灯的闪烁方式来输出信号，比如绿紫代表GPS模式，黄灯持续单闪代表一级低电压报警。除此之外，LIU还提供一个micUSB接口，主要是用于连接电脑进行参数调节。
外部设备扩展模块DCU，此设备提供六个接口，分别为X1~X6接口，X1接口为输入接口，用于检测药量水位。X2-X6为信号输出接口，用于连接水泵，配合智能喷洒的实现。很快还将支持前后喷头独立控制以及离心雾化盘的定速设置。
GPS模块，除了包含卫星信号的接收模块以外，还内置一颗磁罗盘，用于感知当前飞行器的飞行方向。（由于此模块容易被干扰，所以在装机时，大家需要特别留意）
T1-A是根据实际的植保作业需求所研发的一套飞控系统，它具有一系列和植保作业相关的功能，例如：
药量监测功能
可实时检测药量，当药量过低时，飞控系统会自动的关闭水泵，同时会记录一个断药点。
智能喷洒功能
飞控系统可控制流量与飞机的飞行速度相关联，即植保无人机飞行的速度越大，其流量则越大。
断药续喷功能
当飞控系统检测到低压警报、药量低警报、或者一键返航的信号后，T1-A将自动关闭水泵，并记下当前坐标点为续喷点。
半自主作业模式
当切换到半自主作业模式以后，可以通过横滚杆进行一键换垄的操作，主要用于不规则的区域作业。
AB点功能模式
进入AB点模式后，飞行器将自动沿A点与B点之间往返，每到A点或者B点后，将自动换行，机头方向是始终由A指向B。
除此之外，植保飞控T1-A还支持拓攻农业--植保作业的辅助工具与管理平台，可方便飞防人员实时监控作业情况。再加上高精度RTK，就可以实现厘米级定位，为精准农业保驾护航。
Part2：如何正确的安装调试？
1、植保飞控的安装
安装时，电调电源线布线时，尽量不要采取环形布线方式。
FCU方向要求和GPS模块保持一致，尽量安装在机身稳固的地方，比如螺丝、螺柱、加强筋或者环氧树脂较多的地方，以大拇指按按压不变形为准。
PMU在安装时候，要注意通风，同时由于PMU设计电流有限，不可以从PMU取电，供舵机等额外设备。
DCU的X2-X6接口是无需供电的，为了保证DCU的稳定工作，如果您的电调中间带有BEC输出接口，则需要将5V BEC断开。
GPS模块则要尽可能的裸露在外面并要尽量架高，同时保证GPS支架要安装牢固。
2、植保飞控的调试
在各个部件安装到位以后，开始将您的飞控系统连接电脑进行调参的工作，首先保证调参过程中，没有接通动力电，然后选择您所需要的机型，并且根据飞机的轴距选择最接近轴距的参数，默认感度为100不变。
接下来就是必不可少的五大校准了，分别是遥控器校准、电调校准、水平校准、磁罗盘校准和电压校准。其中，电调校准和电压校准虽然比较简单，但是需要通动力电的，在这里强调一下，在校准过程中，请务必保证不要安装螺旋桨。

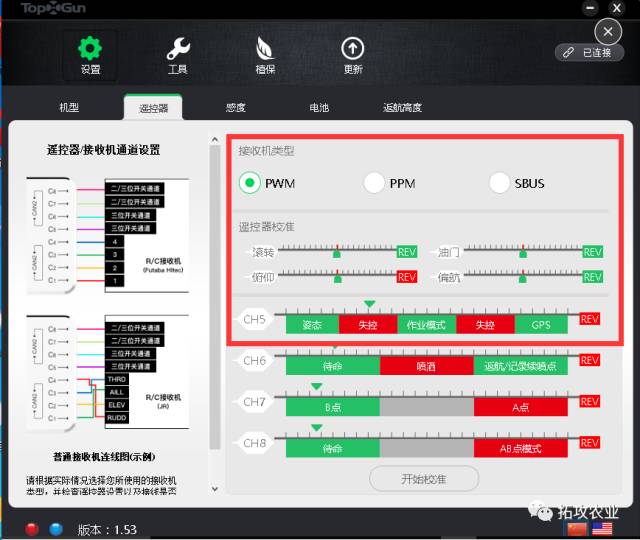

接下来的遥控器校准，重点提一下要对PWM、PPM类型的接收机进行失控保护设置，油门、俯仰、横滚、偏航都要处于居中位置，然后第五通道设置在失控的位置，如下图所示：
水平校准就比较简单了，将飞机放置在相对水平的位置，把遥控器做一个外八动作坚持10秒后，将自动进入水平校准程序，磁罗盘校准则是经常会做的一个校准，校准时要注意旋转方向和旋转速度，同时，仔细观察LED的变化。
植保设置栏相对来说是比较容易被理解的部分，根据作业状况来设置飞行速度以及喷幅。
3、植保无人机的试飞环节
在正式试飞之前，我们还需要进行一次飞前检查。如各部位螺丝松紧状态，折叠件部分是否存在较大虚位，然后观察LED灯闪情况是否存在异常，比如黄蓝就是代表遥控器失控。然后解锁检查电机启动顺序以及转向是否正常，以上检查无误再进行安装螺旋桨的工作。
接下来就是到了试飞的环节，首先还是要检查一下刚才安装的螺旋桨的正反转是否正确，然后观察LED灯闪烁情况，进入GPS模式以后,也就是LED灯在闪绿紫的时候，再进行低空试飞。
此时，如果飞机出现异常，请立即降落，排查原因。如果飞机出现高频抖动同时飞机修正比较僵硬，则要将稳定感度和姿态感度降低，建议每次降低10点，然后再起飞测试。
如果飞机起飞后出现摇晃，不容易稳定的情况，则需要将稳定感度和姿态感度再往上调节一点，同样建议每次增加10点，然后再起飞测试。直到选择较为满意的手感与飞行状态为止。
4、植保功能测试
如AB飞行、自动断药、作业模式、调节水泵喷洒量等，每一项测试都需要仔细阅读说明书部分，如AB点需要在距离飞手较近的地方打A点，距离飞手较远的地方打B点，否则飞机则会对头飞行，慌张的情况下有可能造成炸鸡等严重后果。
另外，在使用断药功能时，也要注意飞机在返回断药点的时候是处于自驾模式，此时除油门杆量以外，其他均不受控制，但是可以通过切换至姿态模式加以控制。
Part3：植保飞控常用配件的安装调试
液位传感器
官方配备的液位传感器采用机械式液位开关，内置干簧管，浮球随着液体上升或者下降，利用球内靠近磁簧开关的节点，产生开与关的动作，从而进行液位的测量。
但是，大家需要注意的是，出厂时液位传感器为常闭型，也就是说浮球落下的时候为闭合状态，如果将浮球反过来安装，则变成常开型。有部分用户呢，因为好奇将其打开，再次安装的时候，由于浮球反装继而造成了在水箱满水状态下，飞控会发出液位报警的提示。
另外，在安装液位传感器时，尽量的选择安装在水桶中间部位，同时将浮球装在水桶最低位置。
地形跟随雷达模块
这款雷达模块为红外激光雷达， T1-A 能够根据雷达模块反馈的数据，实时调整植保无人机的飞行高度，保证无人机与农作物之间的相对高度基本保持不变。有效定高范围为0.3~6 米。

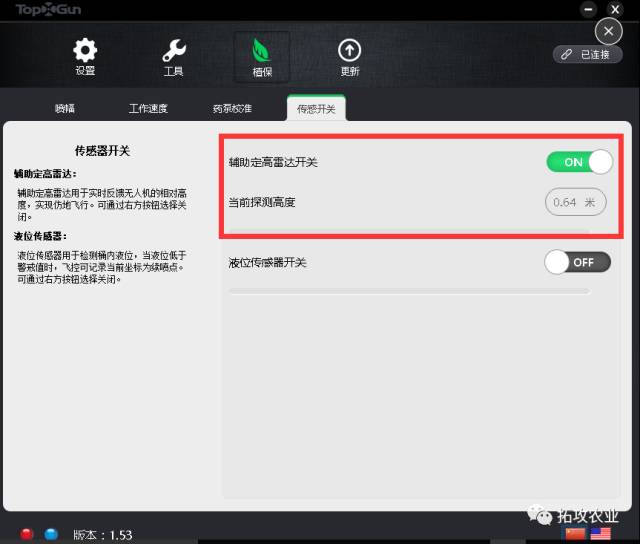

在安装时候呢，应尽量保证雷达模块垂直向下，并且正下方无遮挡。同时，严禁安装在雾化喷嘴周围，以防水雾影响雷达定高效果。另外呢，在安装完成以后，不要忘记在调参软件中把定高模块打开。如下图所示：
此外，还有一点需要大家注意的是，雷达模块暂时不支持玉米、高粱、荷花塘等高杆稀疏作物。主要是因为雷达模块在检测此类高杆稀疏的农作物的时候，检测到的数据容易在作物表面和地面之间不定时的来回切换，从而造成飞机高度不稳定的情况。
