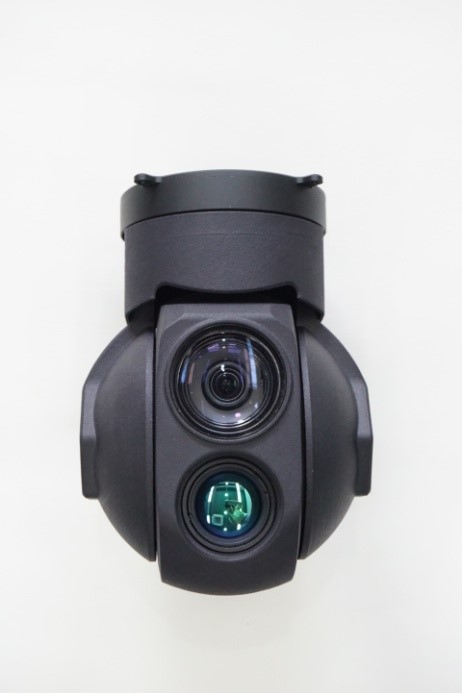

l30倍变焦固定翼无人机红外热成像双光云台吊舱
1. 30倍200万光学变焦机芯，640*480像素红外相机
2. 两轴高稳定度增稳云台，最大焦段及快速飞行运动下，依然能够保持画面的稳定
3. 地面站支持指点变焦，一键回中，鼠标或触屏操作吊舱，操控方便
4. 模块化设计，扩展性强，开放SDK
5. 目标智能跟踪，追踪移动目标更加简单方便。
l产品参数
总体参数 | |
产品名称 | FD640A双光变焦吊舱 |
工作电压 | 12V-25V |
功率 | 8.4W |
重量 | 720g |
存储卡类型 | Micro SD卡 （单卡） |
尺寸（长宽高） | 168*120*120mm |
接口类型 | 网口 |
控制显示方式 | Windows系统PC； |
实时传输分辨率 | 热成像：704*576 可见光：720P、1080P |
环境参数 | |
工作温度 | -20°~60° |
存储温度 | -20°~70° |
云台参数 | |
角度抖动量 | ±0.008° |
安装方式 | 可拆卸 |
可控制转动范围 | 俯仰：+20°至-120°；航向：360°连续 |
结构设计范围 | 俯仰：+10°至-190°；航向：360°连续 |
最大控制速度 | 俯仰：120º/s;航向180º/s |
智能目标跟踪 | 支持 |
相机参数 | |
可见光 | |
传感器 | CMOS:1/2.8″;总像素230万 |
镜头 | 30倍光学变焦镜头 F:4.7~141mm 最小拍摄距离:1m~1.5m(近焦~远焦) 视场角(水平):61~2.3° |
图像存储格式 | JPEG |
视频存储格式 | MP4 |
工作模式 | 录像;拍照; |
透雾 | 电子透雾 |
曝光模式 | 自动曝光 |
分辨率 | 1920*1080 |
2D降噪 | 支持（自动开启） |
3D降噪 | 支持（自动开启） |
电子快门 | 1/3~1/30000秒 |
曝光 | 自动模式； |
信息视频叠加（OSD） | 支持 |
指点变焦 | 支持 |
指点变焦范围 | 1~30倍光学 |
一键缩放到单倍图像 | 支持 |
热成像 | |
探测器性能 | |
探测器类型 | 非制冷红外微测辐射热计 |
分辨率 | 640*480 |
灵敏度 | ≤60mk@300k |
帧频 | 50Hz |
光学性能 | |
镜头 | 25mm定焦头 |
F数 | 1.0 |
图数一体数据链 | |
频率范围 | 1430~1444MHz |
工作带宽 | 10MHz |
速率 | 速率可配置/支持最大30Mbps |
距离 | 最远传输15km（参考性能指标） |
时延 | 图传传输延迟<=100ms，数传传输延迟<=50ms |
重量 | 地面端120g，天空端75g（不含天线，馈线重量） |
供电 | 地面端12V，天空段12～25V |
