设备与工具无人机激光测距仪可以在实时画面中直接显示一个看起来很“精确”的距离数值，但这个数字其实很容易被误读。
例如，画面能够显示到 0.1 m，并不代表这套系统的实际测距精度就是 ±0.1 m；同样，产品标称最大测距距离为 1200 m，也不意味着任何目标都可以在 1200 m 外稳定获得有效读数。
我们需要关注的问题是：
在无人机和云台正常工作的情况下，这套吊舱能不能在实际作业距离上，对我们真正需要测量的目标稳定获得有效距离？
本文将从激光测距的基本原理出发，解释几个最容易混淆的参数，并以禾启智能K40T四光云台相机为例，说明采购时应该如何判断一套无人机激光测距系统是否真正适合任务需求。
无人机激光测距仪测量工业巡检目标的斜距
激光测距仪是怎么知道目标距离的？
长距离激光测距最常见的方式是直接飞行时间法，也就是Direct Time of Flight，简称 dToF。
它的原理是：发射器向目标发出一束很短的激光脉冲，激光照射到目标表面后，一部分能量会反射回来并进入接收器。系统记录激光从发射到返回所经历的时间，再根据光速计算目标距离。
基本关系可以写成：
距离 = 光速 × 激光往返时间 ÷ 2
这里之所以要除以 2，是因为激光实际走过的是“吊舱到目标，再从目标返回吊舱”的完整往返路径。
以 1200 m 为例，激光完成一次往返大约只需要 8 微秒。要在这么短的时间内完成测量，系统需要高速探测器、高精度计时电路，以及足够强的返回信号，才能把目标反射光从环境光和噪声中区分出来。
还有一个容易混淆的概念：小型无人机激光测距仪通常只是测量视线方向上的单点距离。它不是自动扫描周围环境的 LiDAR，高度计，或者测绘级点云系统。
如果云台斜着看一栋楼、一辆车或一座塔，最终得到的一般是吊舱到激光实际反射点之间的斜距。

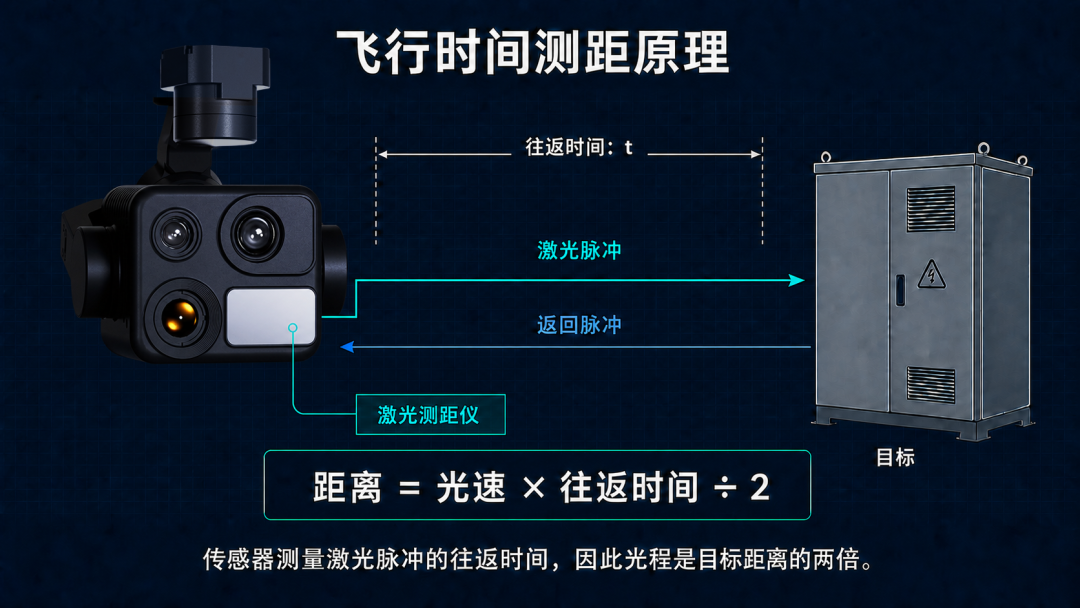

系统测量的是激光往返时间，因此激光实际传播路径是目标距离的两倍。
采购时最容易混淆的五个参数
目前K40T的激光测距参数包括：905 nm 波长、5–1200 m 测距范围、±1 m 测距精度、0.1 m 距离分辨率、3.2 mrad 光束发散角，以及 1–10 Hz 的测量频率。
这些数字都和“距离”有关，但它们描述的是完全不同的性能。
这五项参数如果分开看，很容易得出错误结论；放在一起看，才更接近真实的系统能力。
测距范围：标称 1200 m，不代表所有目标都能测到 1200 m
测距范围描述的是一个工作区间，而不是对所有目标的统一保证。
同样是在 1000 m 外，一个面积大、颜色较浅、正对测距仪的平面，通常比一个面积很小、颜色较深、倾斜放置的目标更容易获得稳定回波。
激光返回信号强不强，与目标距离有关，也和目标表面的反射能力、入射角、大气条件、接收器性能、背景光强度以及光斑是否完整落在目标上有关。
因此，“最大测距 1200 m”真正应该理解为：在规定的测试条件下，系统具备达到这一距离的能力。它并不能直接推导出“1200 m 外任何目标都能稳定测量”。最小测距同样如此。
对于采购测试，不能只验证最大距离，而是应该围绕真实任务测试最近距离、常用工作距离以及最远作业距离。
精度和分辨率，为什么不能混为一谈？
这是激光测距参数中最容易被误解的一组概念。
假设一个参考目标的真实距离是 300 m，而产品标称测距精度为 ±1 m。这里的 ±1 m，描述的是测量值与真实距离之间的接近程度。
但这并不影响系统在界面上显示：
300.1 m、300.2 m、300.3 m……
如果一套系统的距离分辨率是 0.1 m，它只是说明系统可以用 0.1 m 为单位显示或区分距离变化，并不代表这个读数对真实世界的绝对误差只有 ±0.1 m。
这个区别在软件记录中尤其重要。数值多一个小数位，确实可以让距离变化看起来更细致，但不能把更多小数位直接当成更高精度的证据。
如果要比较不同品牌的精度参数，建议进一步问清楚测试条件，例如测试目标是什么材质、反射率如何、距离是多少、光照和天气条件怎样、激光入射角多大、测了多少次，以及是在固定平台上测试，还是在无人机实际飞行状态下测试。
没有这些背景条件，即使两款产品都写着“±1 m”，实际也未必具有直接可比性。
光束发散角：远距离下，激光其实没有想象中那么“细”
激光并不是一根无限细的直线。随着传播距离增加，激光光束会逐渐展开，这个扩散速度就是所谓的光束发散角。
如果暂时忽略激光发射时本身的初始直径，可以用一个简单的几何关系做估算：
增加的光斑直径 ≈ 发散角（mrad）× 距离（m）÷ 1,000

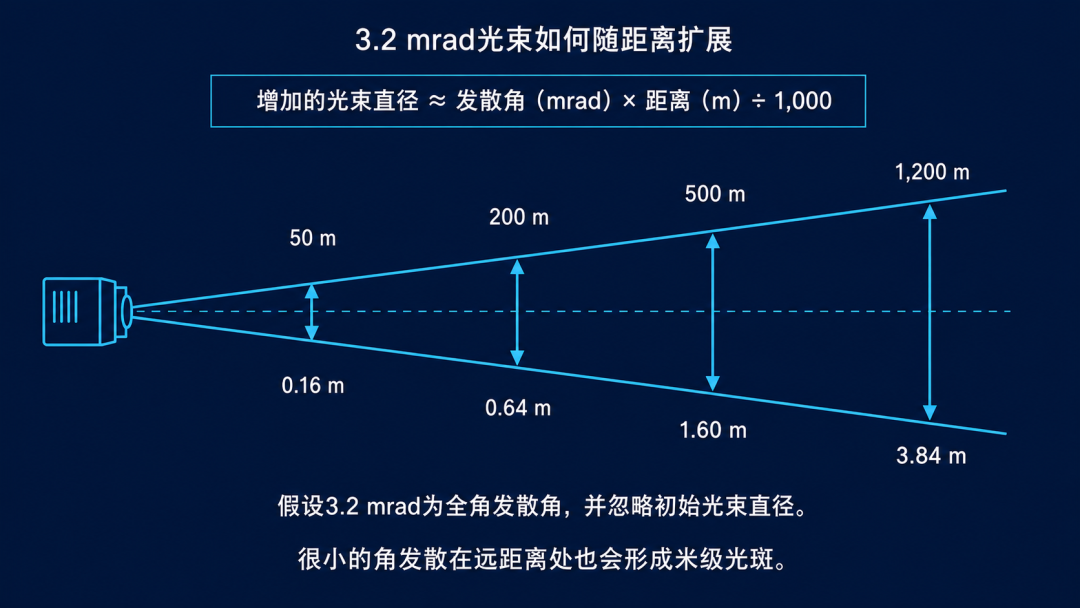

以K40T参数3.2 mrad是全角发散角为例，那么理论上可以得到：
以上为理论估算
这项参数在实际飞行中很重要，因为距离越远，激光照到的区域就越大。
如果操作人员把准星放在一个狭窄物体的边缘，部分激光就可能落到目标后方或旁边的其他表面上。此时系统返回的距离，未必就是操作人员眼睛看到的那个目标。
所以远距离测距时，一个非常实用的原则就是：尽量把准星放在目标内部，而不是目标边缘。
即使发散角只有几毫弧度，在远距离下也可能形成米级光斑。
测量频率越高，测距就越准吗？
不一定。K40T的激光测量频率为 1–10 Hz。10 Hz 可以理解为在最高设置下，每秒最多更新 10 次距离数据。
当无人机、云台或者目标正在移动时，更快的更新速度通常会让读数更容易使用。但它并不会改变产品标称的 ±1 m 精度。
测量频率也不等于相机视频帧率，所以也不是每秒一定能够获得 10 个有效回波。
对于用户来说，还应该进一步确认实际系统的完整行为。例如它支持单次测距还是连续测距、无效回波如何显示、距离结果传到操作界面需要多久、数据是否带时间戳，以及距离值能否和照片、视频或遥测数据一起保存。
为什么“测到了一个距离”，
却不一定测到了你想测的目标？
激光测距仪真正测量的是能够有效反射激光并被接收器接收到的表面。
但操作人员瞄准目标依赖的是相机画面中的准星。也就是说，激光光轴和相机看到的中心位置必须准确对应。
在近距离时，一个很小的校准误差可能不明显；但距离拉远以后，同样的角度误差会被放大。再加上云台运动、飞机振动、系统延迟和准星标定误差，激光光斑就可能偏离操作人员真正想测的位置。
除了光轴问题，目标本身也会影响结果。
有些材料在 905 nm 波段的反射能力更强，有些则更弱；倾斜表面可能把更多能量反射到其他方向；雾、雨、灰尘会衰减或散射激光；强烈背景光会增加接收器噪声。如果目标本身比激光光斑还小，部分激光甚至可能直接打到后方物体上。
一套更实用的无人机测距流程
在实际作业中，激光测距最好不要作为一个孤立功能使用，而是和相机系统配合。
可以先通过广角相机找到设备或目标，保留完整的现场位置关系；随后使用长焦相机确认具体需要测距的表面，把准星放到目标内部，而不是边缘或前后景交界处。
当目标确认后，再稳定云台并进行单次或连续测距。获得结果之后，不要只记录第一次出现的数字，而应该观察读数是否稳定、是否出现明显跳变，以及这个距离是否符合当前场景的大致关系。
如果任务需要后续追溯，最好把测距结果和图像、时间、无人机位置以及云台姿态一起保存。
当目标很小、表面倾斜、存在遮挡，或者后方紧邻其他物体时，可以通过调整飞机或云台位置，再重新测量一次进行确认。
这也是多传感器吊舱相比单独一个测距模块更有价值的地方。

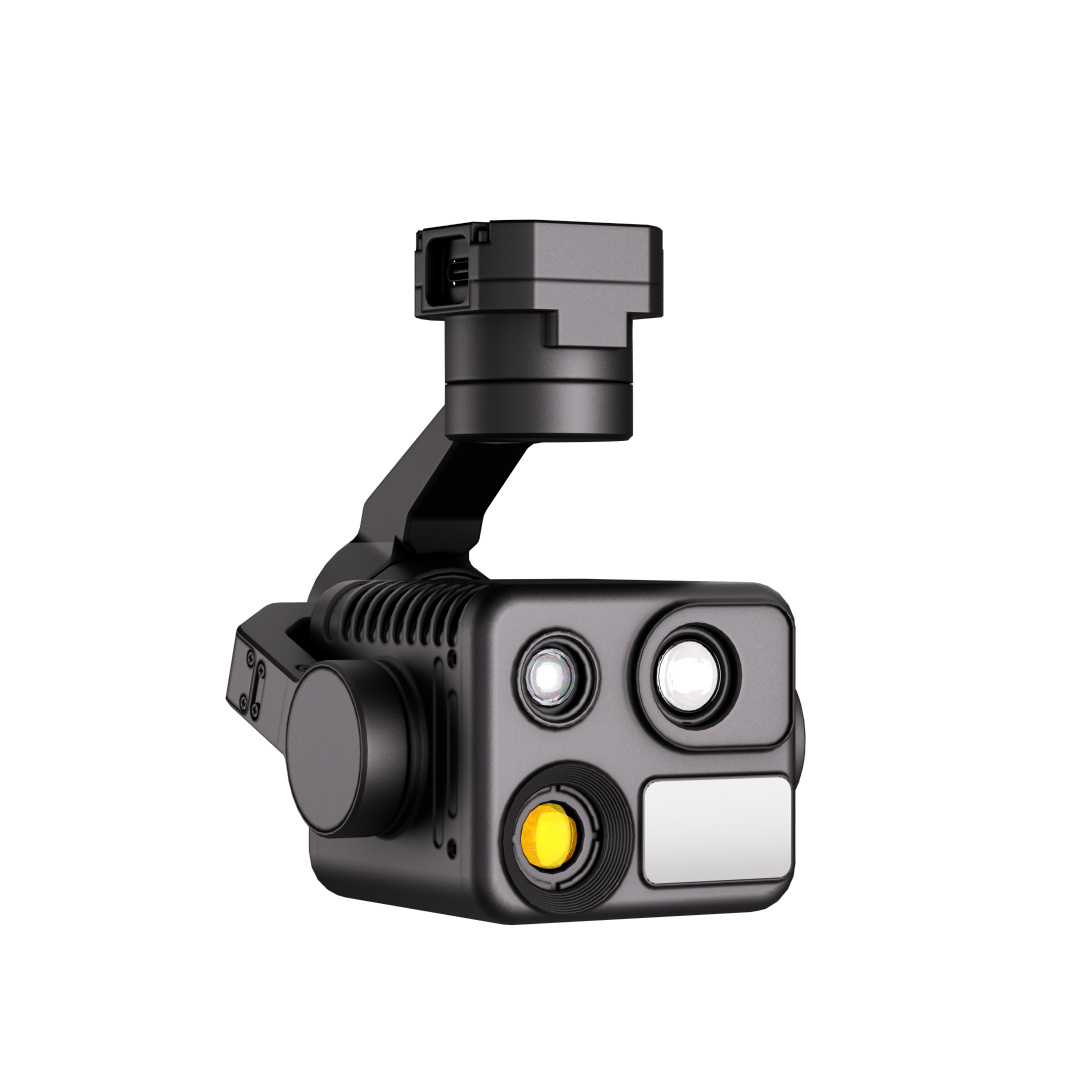

K40T同时集成广角可见光、变焦长焦、热成像和激光测距。相机负责帮助操作人员找到并确认目标表面，测距仪则补充目标的斜距信息。
K40T 30°侧面

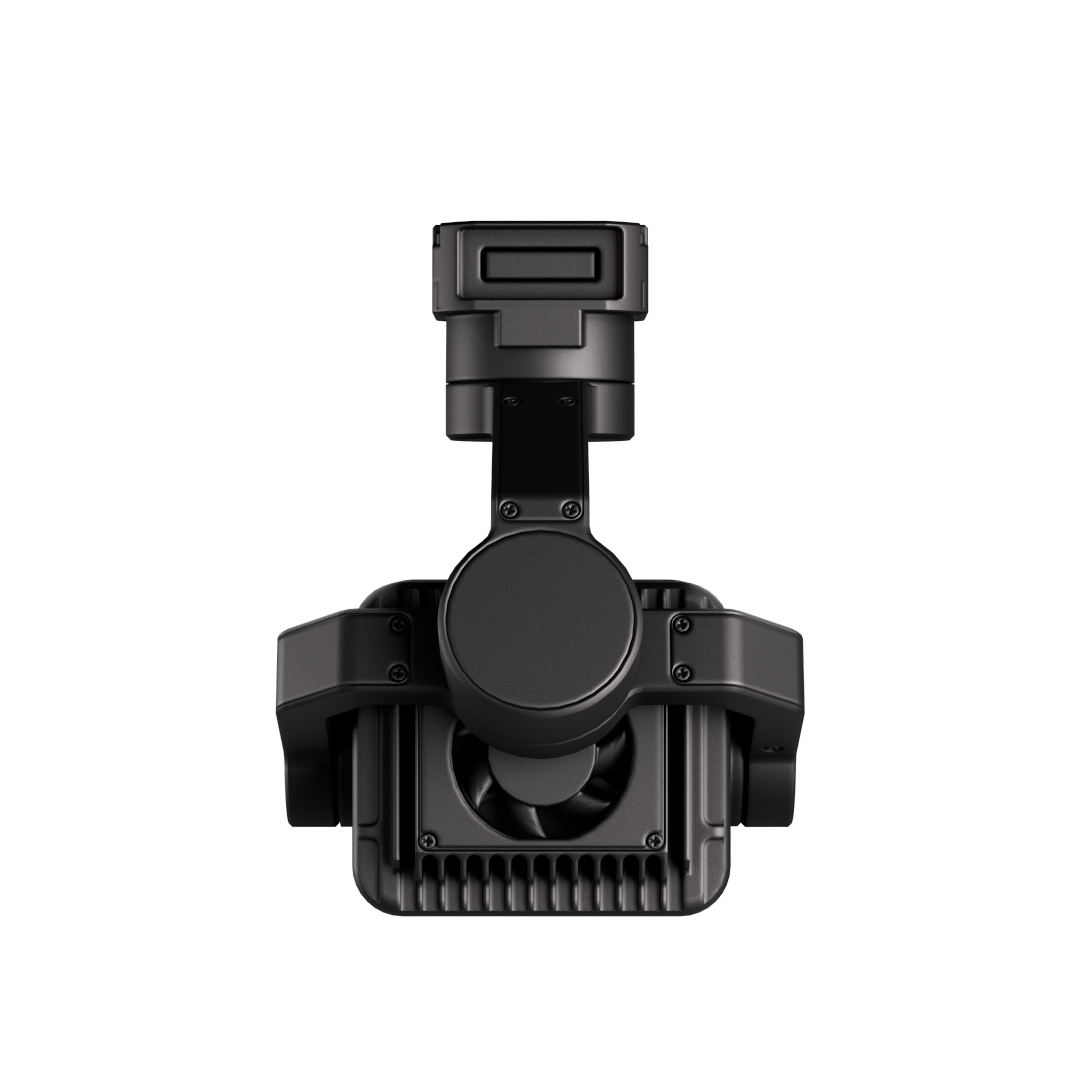

K40T 背面

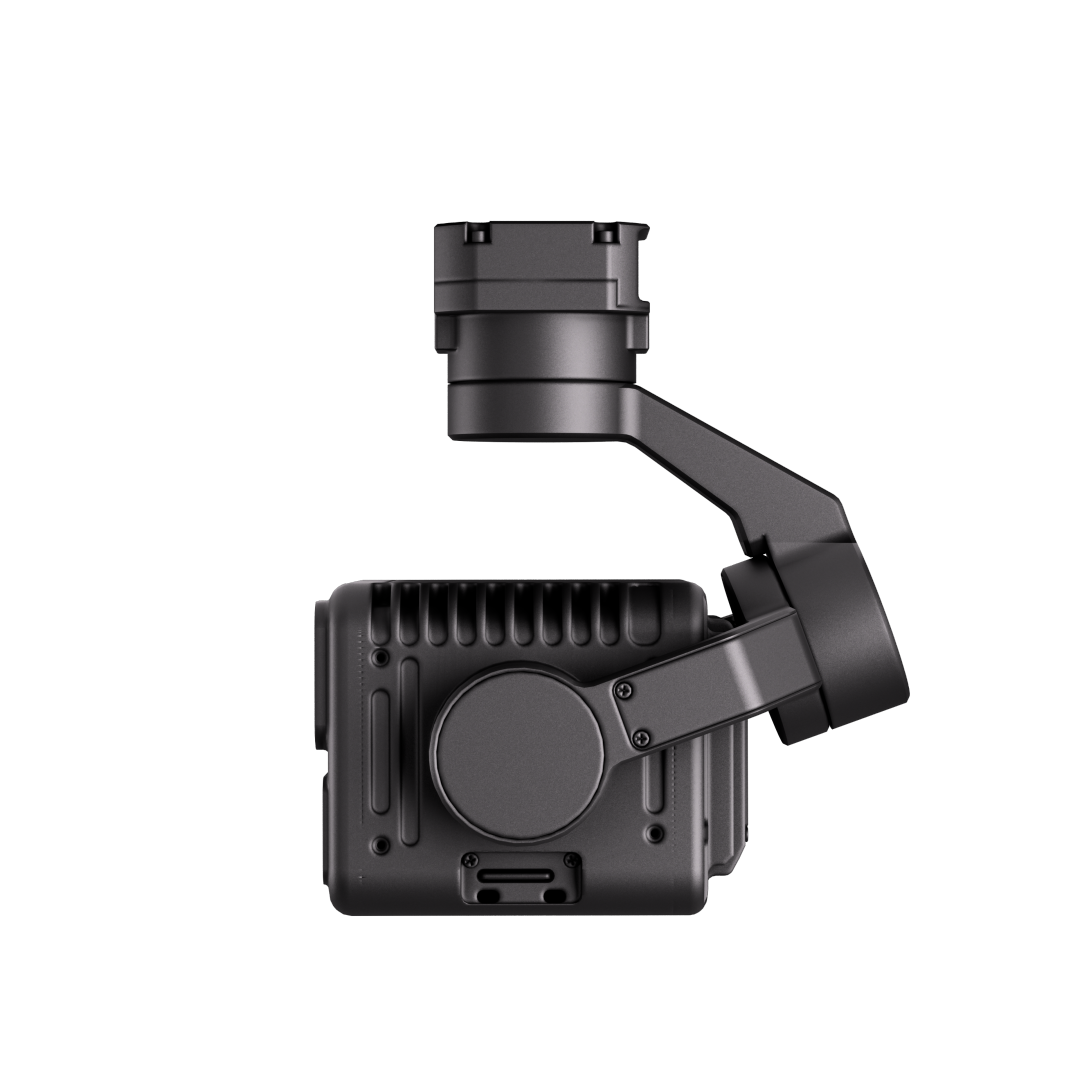

K40T 左侧

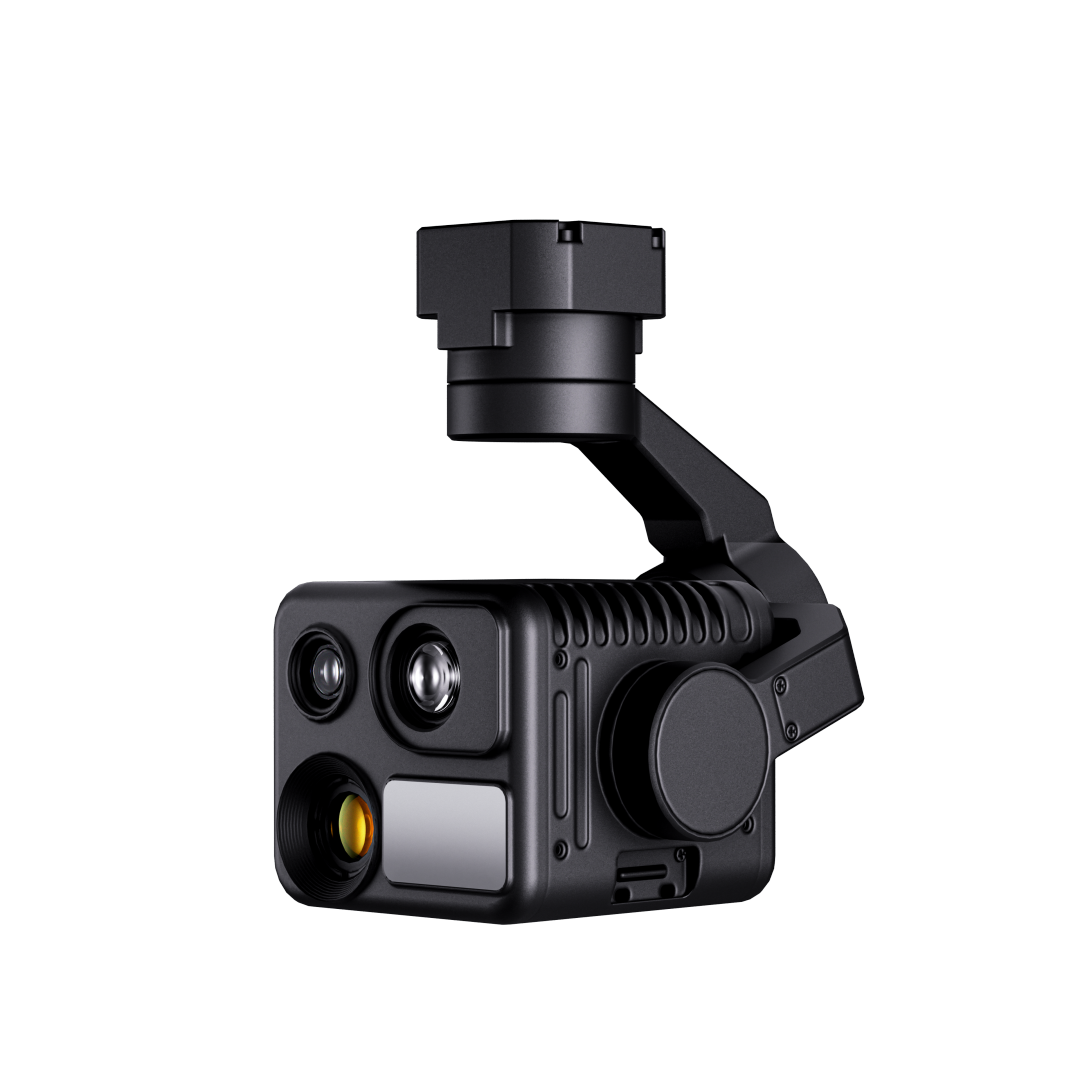

K40T 45°侧面
关于广角、长焦和热成像之间如何配合作业，可以参考此前的文章：
为什么热成像无人机仍然需要广角和长焦相机
激光测距能提供什么，又不能直接提供什么？
激光测距最大的价值，是给目标增加一个明确的距离维度。
它可以用于记录吊舱到目标反射点的斜距，也可以帮助巡检人员更统一地记录作业距离，为巡逻或检查结果提供额外的空间信息。
但单靠一个距离值，并不能自动知道“这是什么目标”，也不能直接生成测绘级坐标，更无法替代激光雷达生成高密度三维点云。
如果希望进一步把一个斜距转换成目标的地理坐标，系统还需要准确同步的无人机位置、飞机姿态、云台角度、传感器光轴标定，以及合适的坐标和地形模型。
因此，如果采购需求中涉及目标定位，还应该确认：系统是否能够输出完整的定位所需数据，以及整套坐标计算链路是如何标定和验证的。
采购前，最好这样测试激光测距
一套有意义的验收测试，应该尽量模拟真实任务，而不是只证明“最大距离曾经测成功过一次”。
可以选择 50 m、200 m 和 500 m 作为基础测试点，如果实际任务还存在其他典型工作距离，也应该加入测试。
首先用独立方法建立参考距离，再选择与真实项目相近的目标，包括不同尺寸、颜色、表面材质和朝向。测试最好同时包含固定状态和无人机正常悬停状态。
在每个距离上，不要只记录一次成功结果，而是进行多次重复测量，统计与参考距离之间的误差、各次读数的离散程度，以及有效回波比例。
如果条件允许，还应该在不同日照和天气条件下重复测试，并检查不同变焦倍率下，相机准星与激光实际落点是否保持一致。
最后，再确认控制软件如何显示无效测量、系统延迟、时间戳、距离单位和保存的元数据。

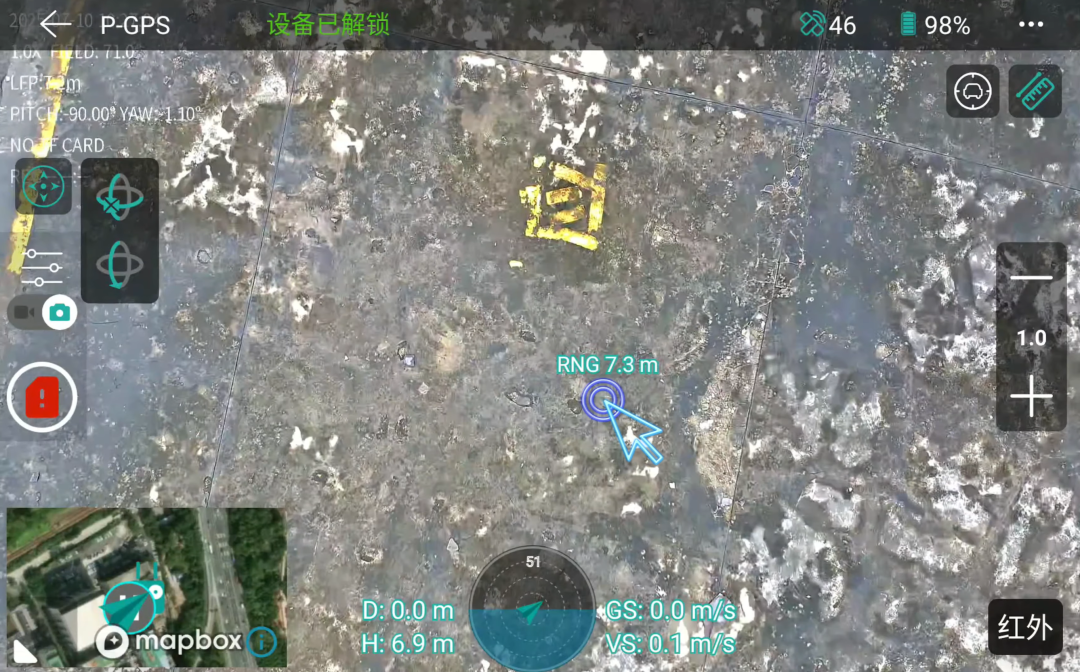

10m以内测距

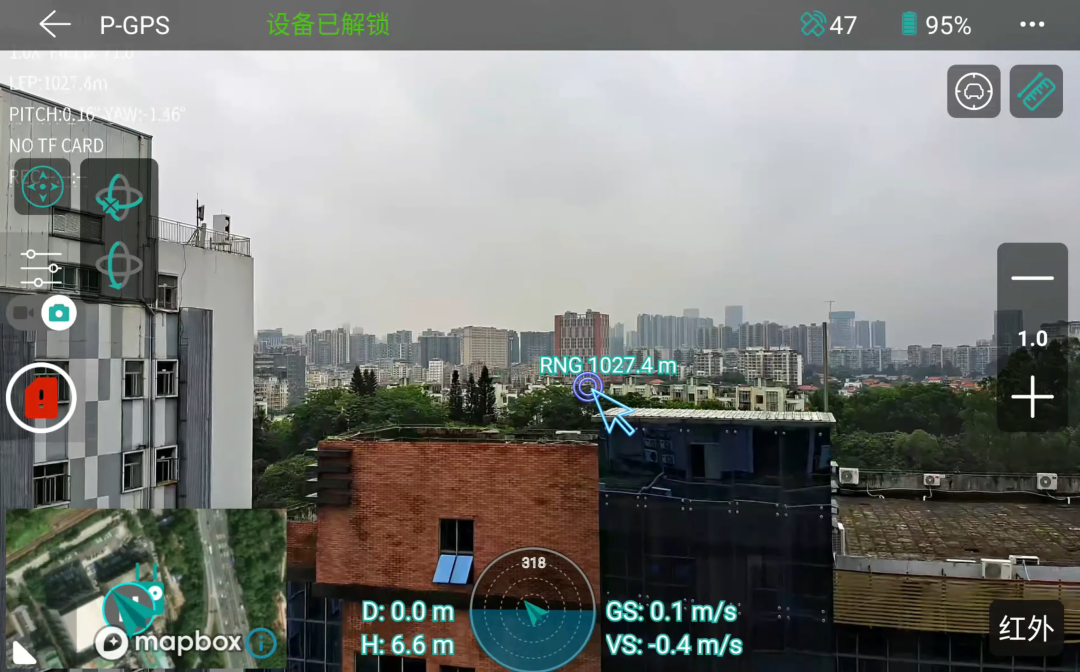

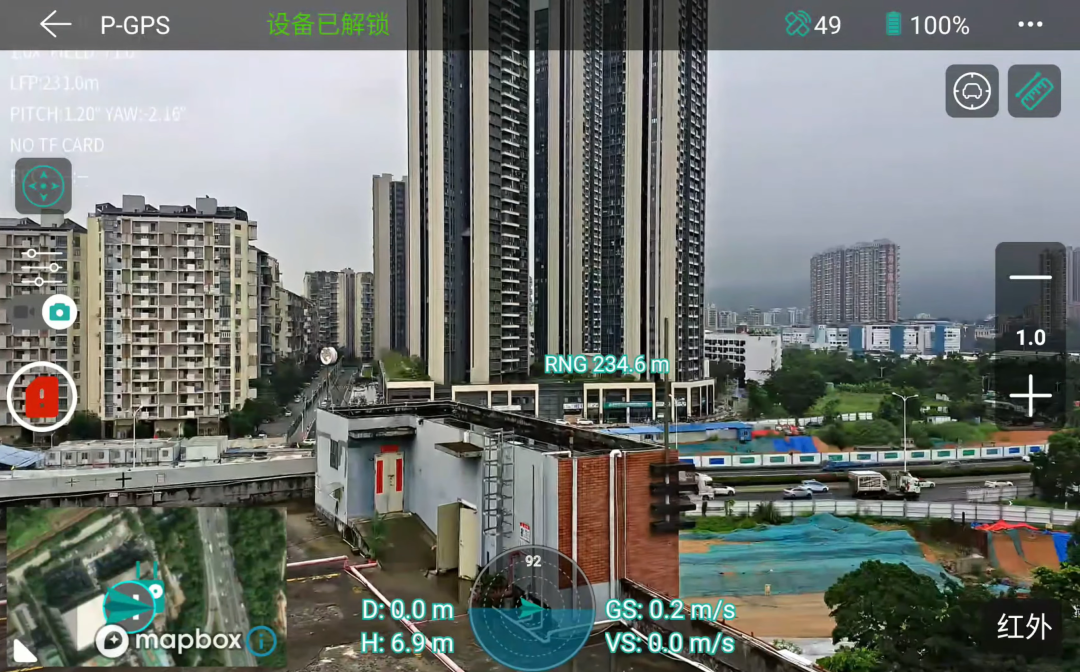

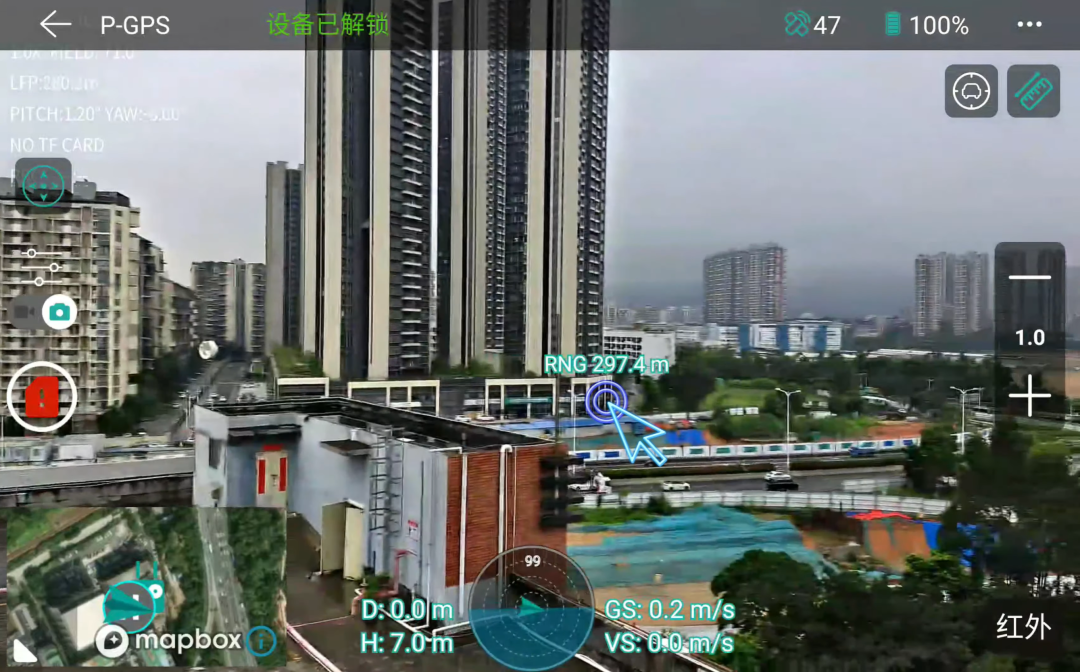

300m以内测距1200m以内测距
常见问题
激光测距仪的分辨率和精度是一回事吗？
不是。分辨率代表系统可以显示或区分多小的距离变化，精度则代表测量结果离真实距离有多近。
因此，一套分辨率为 0.1 m、精度为 ±1 m 的系统，可以把距离显示到小数点后一位，但不代表真实误差只有 ±0.1 m。
标称 1200 m 是否意味着所有目标都能在 1200 m 测距？
不是。最大测距距离取决于测试条件和目标本身。目标反射率、表面角度、激光光斑大小、大气环境、背景光、激光与相机的对准情况，以及无人机和云台运动，都可能影响最终能否获得有效回波。
3.2 mrad 的激光在 500 m 外有多大？
如果采用简单几何估算，并假设 3.2 mrad 是全角发散角，那么在 500 m 处，光斑直径大约会额外增加 1.6 m。
这个数值还没有考虑激光本身的初始光束直径，因此实际解释时还需要确认厂家采用的是全角还是半角定义。
无人机激光测距仪可以直接给出目标坐标吗？
不能仅靠测距仪本身做到。
激光测距仪提供的是吊舱到目标反射点之间的斜距。如果要进一步计算目标地理坐标，还需要同步的无人机位置、飞机姿态、云台角度、传感器光轴标定，以及合适的坐标和地形模型。
