设备与工具【本文摘要】无人机无刷电子调速控制器输入母线电容同时面临小型化、低发热与高过载能力的三角约束。常规液态铝电解电容在体积缩小时ESR相对增大、耐纹波能力下降，高温工况下还存在漏液与性能衰减风险。永铭VHT系列固液混合铝电解电容通过固态电解质与定制化阳极箔，实现ESR比常规液态电容低60%以上、纹波电流承载能力提升2倍、相同容量下体积缩小20%以上，并在125℃高温满负载下完成4000小时车规级老化测试。本文从电调母线工况出发，解析固液混合方案的技术路径、实测表现与选型思路，供工程师参考。
一、母线电容的三角约束：小型化、低发热与耐大纹波电流

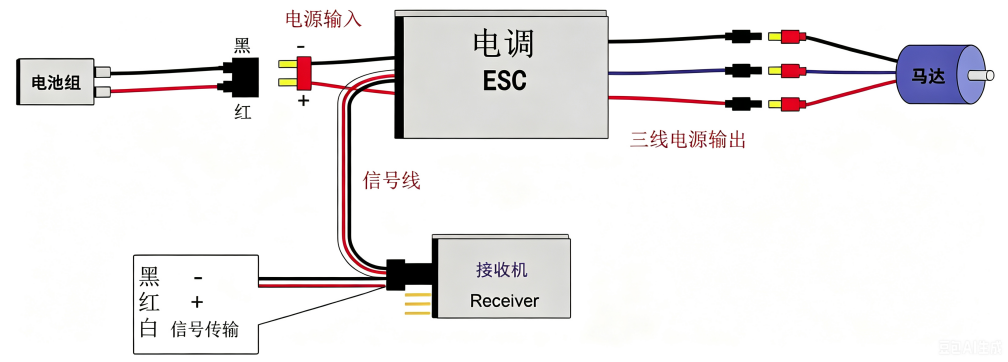

在无人机、航模等无刷电子调速控制器中，输入母线电容的核心职责可归纳为三点：滤波——平滑母线电压纹波；稳压——抑制负载突变引起的电压跌落；瞬时能量缓冲——吸收电机换相或急加速/减速产生的瞬时大电流。
这三项职责对应到电容参数上，分别指向容量、ESR与纹波电流承载能力。然而在紧凑的电调结构中，这三者之间存在工程上的制约关系：
- 体积缩小→ 相同电流下ESR相对增大 → 损耗增加 → 发热上升
- 发热上升→ 漏电流增大 → 寿命缩短 → 可靠性下降
- 容量与耐压不变→ 体积与纹波能力往往需要取舍
常规液态电解电容在应对这一约束时，主要通过提升电解液电导率或增加箔面积来降低ESR和提升耐纹波能力，但代价是体积难以压缩，且高温工况下电解液挥发或泄露的风险始终存在。对于追求长续航与高可靠性的无人机而言，这意味着电容选型需要在电气性能、结构空间与热管理之间反复权衡。
二、固液混合方案的技术路径与关键指标

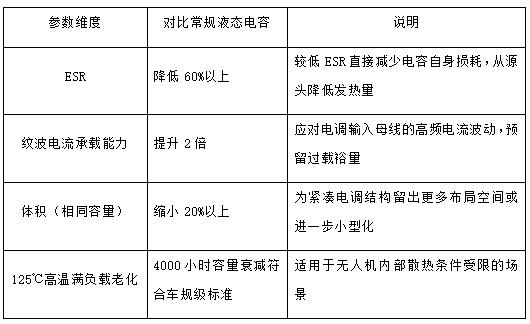

永铭VHT系列固液混合铝电解电容采用固液混合电解质体系——在传统液态电解电容的基础上引入固态电解质成分，并搭配定制化阳极箔材料。这一技术路径带来的关键参数变化如下
上述数据的意义需要放在电调实际工况中理解：电调母线电流并非恒定值，而是伴随PWM调制和电机换相呈现高频脉动。电容ESR在此过程中充当“电阻负载”——ESR越高，电流通过时产生的焦耳热越大。将ESR降低60%，意味着在相同纹波电流下，电容自身发热量同比例下降。
同样，纹波电流承载能力提升2倍，并非指电容可以长期工作在2倍额定值下，而是指其在相同纹波条件下的温升裕量更大、安全边界更宽。这对于频繁经历急加速/急减速的无人机而言，对应的是更低的过热失效概率。
三、推荐型号与选型组合思路
针对无人机无刷电子调速控制器母线应用，VHT系列提供以下80V规格供选型参考：
在实际选型中，母线电容的总容量并非越大越好。容量过大意味着体积和成本上升，且过大的电容量可能使整流桥导通角变小、峰值电流增大；容量过小则母线电压跌落显著，影响电调的控制精度与动态响应。合理的做法是：根据母线电压纹波要求与瞬时负载电流计算最小电容量，再结合ESR与温升约束确定最终方案。
同系列不同容量的组合使用是工程上常见的优化策略——例如用多颗小容量并联替代单颗大容量：一方面降低等效ESR（并联等效ESR为各支路ESR的并联值），另一方面通过分散热源改善整机热分布。具体并联数量与组合方式应以实际电调的母线电压纹波要求、负载电流曲线、环境温度范围与安装空间为准进行实测验证。
四、高温寿命与整机可靠性的关联
铝电解电容的寿命受温度影响显著——工作温度每升高10℃，其寿命约缩短一半。对于电调内布局紧凑、散热条件有限的无人机，母线电容若发热偏高，会导致整机热管理压力增大，长期运行还可能因电容性能衰减引发滤波效果下降、母线电压波动加剧，进而影响电调控制稳定性。更极端情况下，传统液态电解电容在高温下电解液蒸发或泄露后，可能造成短路或开路，直接导致整机故障返厂。
VHT系列在125℃高温满负载条件下完成4000小时老化测试，容量衰减率符合车规级标准要求。这意味着在电调常规工作温度（通常低于105℃）下，其寿命裕量较为充裕，有助于降低电容提前失效导致的整机返修概率。
从实际测试数据来看，某无人机电调方案替换为VHT系列后，整机发热量降低约30%、续航时间提升15%。（上述数据对应特定应用方案与测试条件，不同设计导入时需基于实际工况复核。）
五、选型成本考量：从采购单价到整机全生命周期成本
在电容选型决策中，采购单价往往是采购最先关注的因素。永铭固液混合电容可能不是采购单价最低的选择，但值得指出的是，采购价只是整个成本等式的一部分。
对于无人机电调而言，电容部件若出现以下情况，将直接转化为整机成本：
- 发热偏高→ 整机热管理压力增大、散热设计被迫升级
- 性能衰减过快→ 滤波效果下降、续航缩短、用户体验受损
- 高温失效→ 整机返厂更换、售后成本上升、品牌信誉受损
- 过载能力不足→ 极端工况下电调异常、整机炸机风险增加
VHT系列的技术目标是从电容部件层面降低上述风险——低ESR与高耐纹波减少了发热与性能衰减的诱因；小体积与车规级抗震为紧凑高振动环境提供适配基础；125℃高温寿命则为长期可靠运行提供保障。其价值落脚点在于：减少因电容部件问题带来的整机返厂与后续维护压力，从而降低整机全生命周期成本。
永铭电容器可能不是最便宜的，但性能优秀，减少后续客户的整机由于部件问题返厂，从而为客户大大降低了成本。
六、供工程师参考的选型检查要点
综合以上分析，在为无人机无刷电子调速控制器输入母线选配电容时，建议关注以下要点：
1. 先定容量范围——根据母线电压纹波要求和瞬时负载电流，计算所需最小电容量，并预留20%-30%裕量；
2. 再验ESR与纹波——在选定容量下，比较不同方案的ESR与纹波电流额定值，确认其是否覆盖实际工况中的电流波动幅度与频率；
3. 关注温度与寿命曲线——根据电调内部预估环境温度，查阅电容的纹波电流-温度降额曲线与负载寿命曲线，判断其在预期工作温度下的实际寿命是否满足整机设计要求；
4. 确认尺寸与安装约束——在满足电气参数的前提下，选择尽可能小体积的封装；若空间允许，优先考虑多颗并联方案以降低等效ESR并改善热分布；
5. 验证抗震与可靠性等级——对无人机等存在持续振动的应用场景，优先选择车规或CG抗震等级产品。
七、客户常见问题 Q&A
Q1：无人机无刷电子调速控制器为什么需要低 ESR、耐大纹波的电容？
A：输入母线电容需要滤波、稳定母线电压并吸收瞬时大电流。ESR 偏大可能增加电容发热与整机能耗；纹波电流承载能力不足，则不利于应对无刷电子调速控制器工作中的电流波动。资料显示，VHT 系列 ESR 比常规液态电解电容低 60% 以上，纹波电流承载能力提升2倍。
Q2：空间受限时，VHT 系列能提供哪些规格？
A：VHT 80V 82μF（10×13）、80V 180μF（10×17）和 80V 330μF（12.5×21），均为CG抗震规格。资料显示，相同容量下，该系列体积比常规液态电容缩小20%以上；可结合滤波与缓冲需求选用同系列不同容量组合。
Q3：永铭电容价格不是最低，为什么还值得考虑？
A：无人机整机成本不仅包括电容采购价，也包括能耗、维护、更换和返厂等隐藏成本。VHT 系列的技术目标是从部件层面降低发热、性能衰减和过载能力不足带来的整机风险，从而减少后续维护与返厂压力。
【关于永铭】
永铭电容器可能不是采购单价最低的选择，但性能的优异减少后续客户的整机由于部件问题返厂，从而为客户大大降低了成本。VHT系列固液混合铝电解电容正是基于这一出发点设计——在满足电调母线滤波与缓冲需求的同时，兼顾小型化、低发热与高可靠性的工程现实。
如需进一步评估VHT系列是否适合您的项目，可联系永铭获取规格书、样品及选型支持。选型建议最终应以实际工况验证为准。
永铭官网：www.ymin.com
