设备与工具热成像相机能够发现异常热源或温度差异，但单靠热成像，往往无法看清异常来自哪个方位与细节，也很难判断现场的具体情况。
对于巡检和民用巡逻任务来说，关键并不只是“无人机有没有热成像”，而是吊舱能否帮助操作人员顺利完成三个步骤：发现异常、确认位置、看清细节。
因此，专业的多传感器吊舱通常会组合三种不同的视角：
广角相机：目标在整个场景中的什么位置？
热成像相机：哪里存在值得关注的温度差异？
长焦相机：在无需靠得太近的情况下，能否进一步看清目标细节？
真正有价值的，并不是简单增加相机数量，而是让不同相机形成一套连贯、可重复的作业流程。
为什么
单一视角通常不够用
巡检任务既需要观察大范围场景，也需要看清局部细节，但单一镜头很难同时兼顾这两点。
广角相机视野更大，便于快速定位目标、了解整体走向，并掌握周边环境。长焦相机则可以将更多图像细节集中在较小的目标区域，方便操作人员观察远处的具体细节。
影响视场范围的也不只是焦距。传感器尺寸、拍摄距离以及完整的光学系统，都会影响最终画面。只比较焦距数字，并不能准确判断一颗相机在实际任务中的观察能力。
热成像则提供了另一种观察方式。它显示的是物体红外辐射之间的差异，而不是人眼看到的真实外观。
热成像可以帮助操作人员更快发现可能存在异常的区域，可见光相机则用于确认具体部件、周边材料和表面状态。
一套实用的多传感器工作流程，通常包括三个步骤：找到目标区域、发现热差异、确认可见细节。
广角相机
放大之前，先找到目标
广角相机就像操作人员的“现场地图”。
它可以帮助操作人员确认当前观察的是哪一段屋顶、哪一串绝缘子、哪一组光伏板、哪一面建筑外墙或哪一段周界。
当设备中存在大量外观相似的重复部件时，广角画面尤其重要。否则，在长焦状态下看到的局部细节，可能很难对应到正确的位置。
广角相机主要用于以下几个环节：
快速搜索：一次覆盖更大的区域，减少频繁转动云台。
目标定位：在切换相机或放大画面之前，先将关注区域置于画面中心。
保留场景关系：记录局部目标在整套设备或现场中的位置。
保持态势感知：避免长焦画面带来的视野过窄问题。
便于报告追溯：通过全景画面说明后续特写来自哪里。

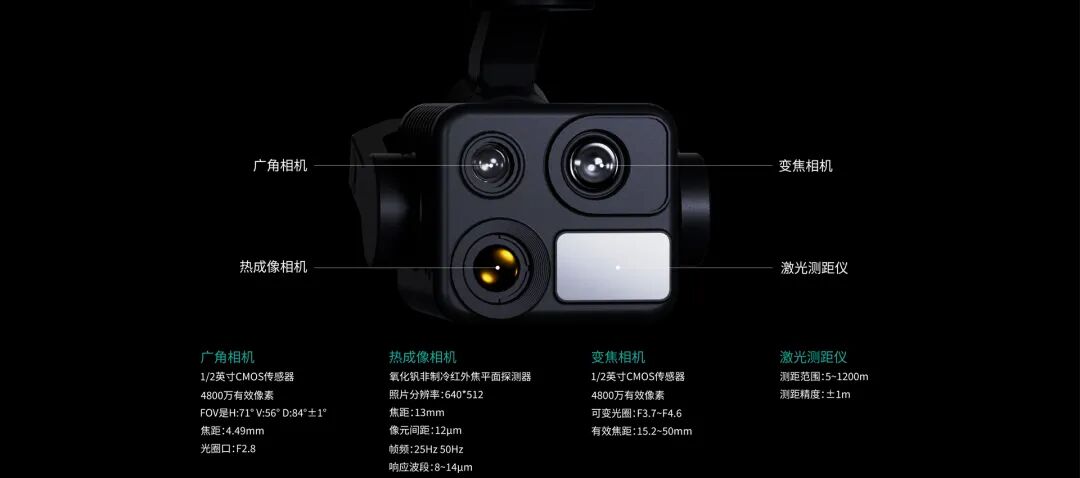

以禾启智能K40T四光云台相机为例，其广角通道采用 4800 万像素、1/2 英寸传感器，焦距为 4.49 mm，水平视场角为 71°，适合快速建立现场全局。
实际画面效果仍会受到拍摄距离、天气、大气环境、飞行状态、对焦、图像处理方式以及目标尺寸等因素影响。
先通过广角相机定位目标并保留现场背景，再进行放大观察。
长焦相机
在安全距离外看清细节
当操作人员通过广角相机找到关注区域后，可以切换到长焦相机，对目标进行更细致的观察。
长焦相机能够将更多可见光细节集中到较小区域，从而减少为了看清螺栓、连接器、绝缘子、屋顶接缝、设备标签或其他局部结构而抵近飞行的需要。
在实际巡检中，飞得更近并不一定更安全，也不一定更高效。
带电设备、建筑结构、障碍物、局部乱流、现场管理规定以及无人机自身的飞行限制，都可能影响作业距离和飞行路线。
长焦相机可以让无人机在保持合理距离的同时，继续获取可见细节。
K40T 配备一颗独立的 4800 万像素变焦相机，采用 1/2 英寸传感器，焦距范围为 15.2–50 mm。
在评估相机性能时，需要区分以下几个概念：
光学变焦：通过镜头改变实际成像倍率。
数字变焦：对已经拍摄的图像进行裁切和放大。
混合变焦：结合光学变焦、画面裁切和图像处理。
最大变焦倍数并不代表在所有倍率下都能获得同等清晰的有效细节。画面是否可用，还会受到目标距离、目标尺寸、对焦、云台稳定性、能见度和大气条件等因素影响。

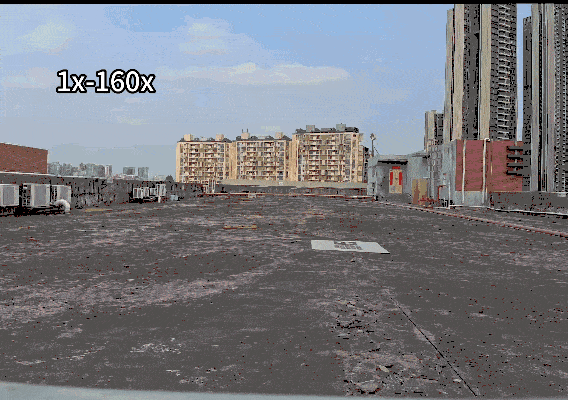

（因GIF图有压缩，以实际为准）
不同倍率下的画面效果会受到距离、目标尺寸、对焦、稳定性、能见度和大气环境影响。

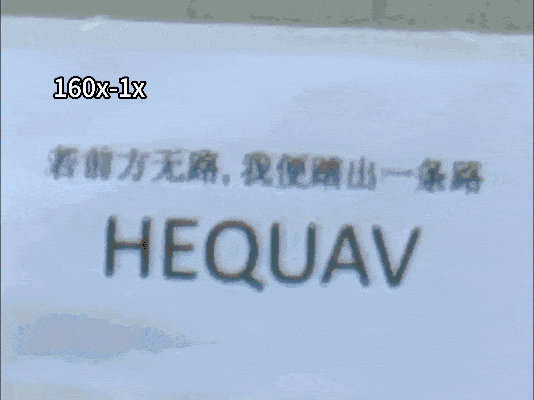

完成局部观察后，快速返回广角画面也非常重要。
相比在最高倍率下继续寻找方向，切回广角相机可以更快重新确认目标位置和现场环境。
热成像相机
发现异常，不等于直接诊断
热成像相机可以显示普通可见光画面中不明显，甚至完全无法看到的温度差异。
根据不同的设备和巡检方法，异常热分布可能与以下情况有关：
电气负载异常
绝缘性能变化
潮湿或渗水
摩擦发热
散热受阻
其他运行异常
但热成像画面不能直接等同于故障诊断。
热成像结果可能受到以下因素影响：
材料发射率
环境反射辐射
观察角度
拍摄距离
天气状况
太阳照射
对焦状态
检查时间
设备运行负载
因此，热异常通常只能说明某个区域值得进一步检查。最终结论仍需要由具备相关经验的人员，结合设备运行状态和规范的巡检方法进行判断。
K40T 配备 640 × 512 VOX热成像探测器，像元尺寸为 12 μm，帧率为 25/50 Hz，镜头焦距为 13 mm。
在航空热成像任务中，较宽的视场适合快速覆盖大范围区域；当无人机需要保持更远距离时，较窄的视场则可以让更多探测器像素集中在目标上。

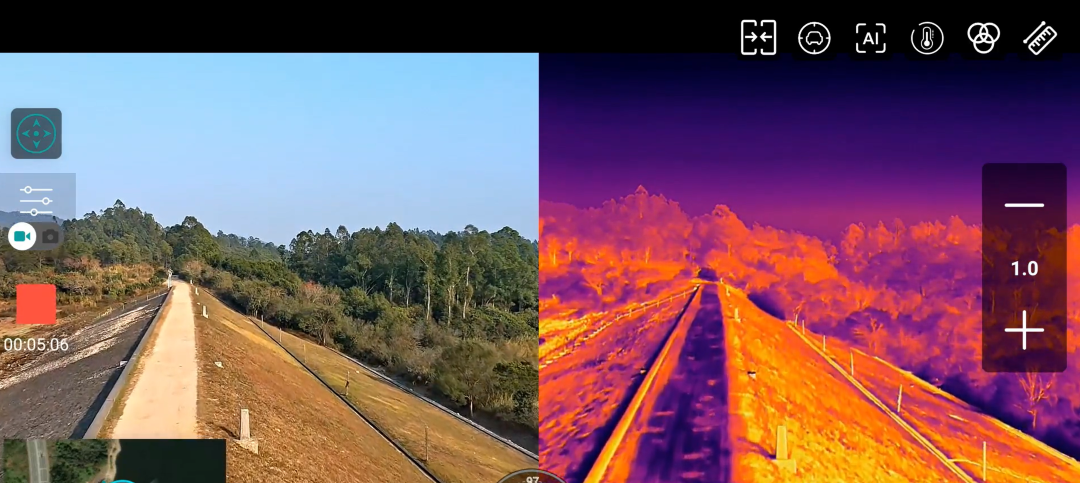

热成像帮助发现值得检查的区域，可见光画面用于确认目标及其周边情况。
一套可重复执行的巡检流程
广角—热成像—长焦
不同任务可能需要不同的传感器使用顺序，但下面这套流程可以作为一个实用的起点。
1. 使用广角相机建立现场全局
在检查局部细节前，先拍摄一张完整的现场画面。
画面中应保留足够的设备或场景信息，确保后续能够准确识别目标位置。
如果设备中包含大量重复结构，建议按照固定顺序和统一命名方式进行巡检和记录。
2. 使用热成像扫描异常区域
在合适的环境和设备运行状态下进行热成像扫描。
根据任务要求，记录天气、距离、观察角度、设备负载以及其他可能影响热成像结果的信息。
发现异常热分布时，应先将其标记为“需要进一步检查的区域”，而不是直接判定为故障。
3. 返回广角画面确认位置
重新切换到广角相机，确认热异常具体对应哪个部件或表面。
对于具有大量重复结构的设备，这一步可以避免将局部异常对应到错误的位置。
4. 使用长焦相机检查可见细节
在保持对焦和云台稳定的前提下，逐步提高放大倍率。
当画面已经能够提供所需信息时，应及时保存，不必一味追求最高变焦倍率。
最大变焦代表设备能力上限，并不意味着每次任务都需要使用到最高倍率。
5. 保存完整、可追溯的证据
将以下画面作为同一组任务记录保存：
广角全景
热成像画面
长焦细节
条件允许时，还可以同时记录：
拍摄时间
无人机位置
云台角度
目标距离
目标编号
环境条件
审阅人员应该能够从长焦特写追溯到原始场景，而不需要猜测画面来自哪里。

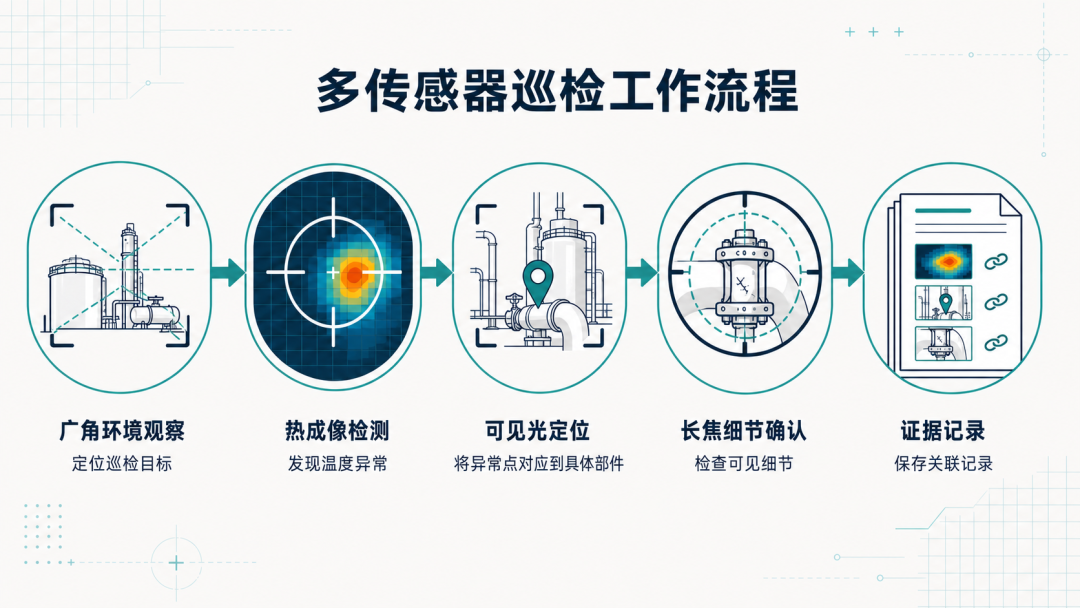

广角定位 → 热成像发现异常 → 可见光确认位置 → 长焦检查细节 → 保存完整证据
这套流程在实际应用中
有什么作用
建筑和屋顶巡检
广角相机用于记录具体屋顶区域或建筑立面。
热成像相机帮助发现可能需要进一步检查的热分布。长焦相机则可以从合适的飞行位置，记录接缝、泛水结构、穿孔位置、排水部件或表面损伤等可见细节。
最终结果仍需要由具备资质的建筑检测人员或热成像专业人员进行判断。

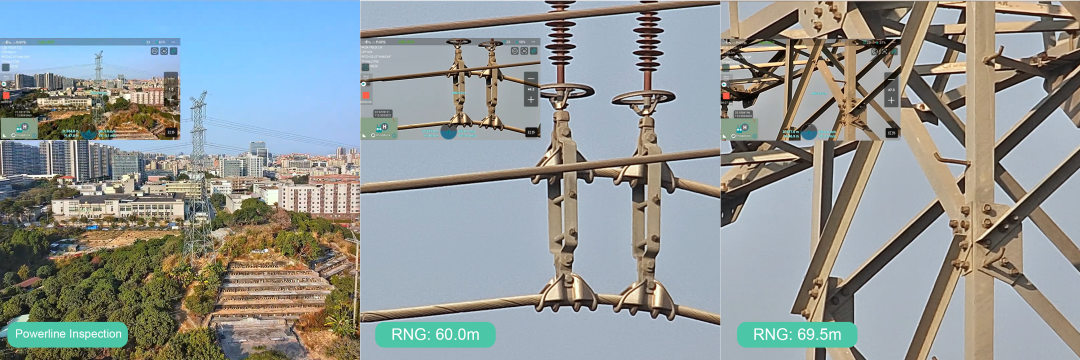

光伏和电力设备巡检
广角相机可以帮助操作人员确认具体的光伏板排、组串或设备区域。
热成像可以将注意力引导到可能存在异常的区域。长焦相机则用于记录污染、破损、连接器状态、设备标签或其他外观细节。
在分析热成像结果时，还应记录设备负载和现场环境条件。
工业园区和民用周界巡逻
广角相机用于掌握巡逻路线和现场整体情况。
在可见光条件较差时，热成像相机可以帮助获得授权的操作人员发现可能存在的发热目标。
长焦相机则可以在无人机保持适当距离的情况下，对目标进行进一步的可见光观察。
相关任务必须遵守当地航空法规、隐私规定、数据保存要求以及现场授权制度。
采购吊舱时
应该重点查看哪些参数
相机数量并不能直接说明一款吊舱是否适合实际任务。
采购评估应把每一项参数与具体作业需求对应起来。
| 评估项目 |
| 为什么重要 | 建议向供应商索取 | |
| 广角和长焦视场角 | 决定实际作业距离下的场景覆盖和细节观察能力 | 已知距离下拍摄的原始、未裁切样张 |
| 光学、数字和混合变焦 | 须注意避免将最大变焦倍数误解为实际识别能力 | 光学变焦范围、输出分辨率和图像处理方式 |
| 最近对焦距离 | 某些变焦位置在近距离可能无法正常对焦 | 不同变焦倍率下的对焦距离限制 |
| 热成像探测器和镜头 | 决定视场范围以及目标能够覆盖多少探测器像素 | 原始分辨率、像元尺寸、帧率、镜头和视场角 |
| 辐射测温能力 | 热成像观察与精确测温不是同一种功能 | 测温范围、精度、适用条件和文件格式 |
| 传感器切换与录像 | 影响是否能在不丢失目标的情况下保存关联画面 | 现场演示和原始文件 |
| 云台增稳能力 | 高倍率会明显放大振动和运动 | 不同风速和变焦倍率下的实飞样片 |
| 系统集成能力 | 吊舱需要与无人机和地面站交换视频、控制指令及数据 | 接口说明、通信协议和兼容性测试 |
| 重量、功耗和防护等级 | 影响无人机续航、平台兼容性和使用环境 | 安装重量和整机功耗评估 |

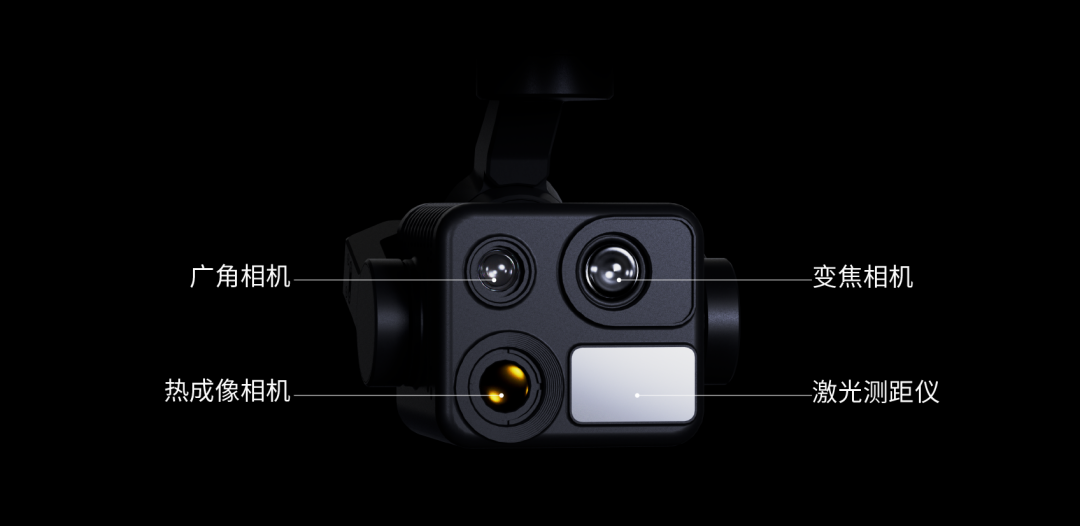

K40T四光云台相机
多传感器配置概览
K40T 目前的配置如下：
| 通道或系统 | 公布参数 | 主要作用 |
| 广角相机 | 4800 万像素；1/2 英寸传感器；4.49 mm 焦距；71° 水平视场角 | 搜索、定位和建立现场全局 |
| 长焦相机 | 4800 万像素；1/2 英寸传感器；15.2–50 mm 焦距 | 远距离观察可见细节 |
| 热成像相机 | 640 × 512 VOx 探测器；12 μm；25/50 Hz；13 mm 镜头 | 发现热差异和异常区域 |

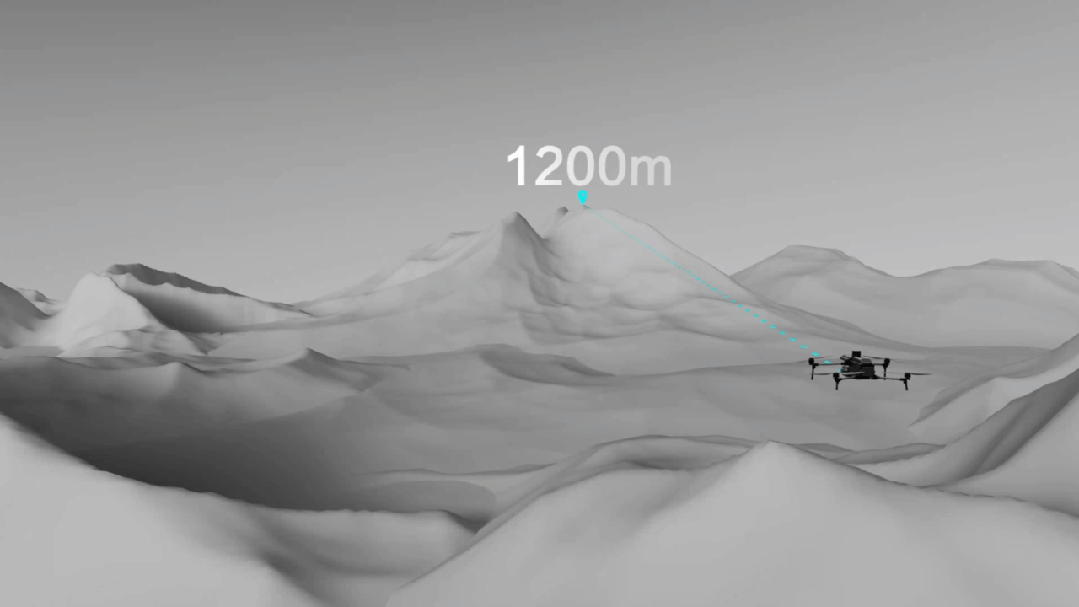

| 激光测距仪 | 5–1200 m 测距范围；标称精度 ±1 m；距离分辨率 0.1 m | 提供目标距离信息 |
| 云台系统 | 三轴机械增稳；290 g ±5 g；IP54；12W | 集成并稳定多种传感器 |
吊舱演示时
应该重点询问哪些问题
1.操作人员能否在广角、热成像和长焦画面之间切换，同时保持目标不丢失？
2.系统能否保存同步或明确关联的可见光和热成像资料？
3.随着变焦倍率提高，画面细节、对焦速度和视频延迟会发生什么变化？
4.供应商能否提供在相同距离、光照和图像处理设置下拍摄的原始样张？
5.热成像通道只用于观察，还是支持经过标定的测温功能？
6.照片和视频中能够保存哪些元数据？
7.吊舱的重量、功耗、接口和控制协议是否兼容计划使用的无人机平台？
8.在低对比度、能见度较差、强风或长距离观察条件下，有哪些性能限制？
常见问题
所有搭载热成像相机的无人机都需要长焦相机吗？
不一定。
对于近距离任务，或者不需要进一步确认可见细节的应用，广角可见光相机和热成像相机可能已经足够。
当无人机需要保持较远距离，或者目标上的小尺寸可见特征会直接影响判断时，长焦相机会更有价值。
混合变焦和光学变焦是一回事吗？
不是。
光学变焦通过镜头系统改变实际成像倍率。数字变焦则是对已经拍摄的图像进行裁切和放大。
混合变焦通常会结合光学变焦、数字裁切和图像处理。
采购人员不应只关注最大变焦数字，而应查看在明确距离下拍摄的原始文件。
热成像画面能够直接判断故障原因吗？
通常不能。
热成像画面只能说明某个区域存在值得关注的温度差异。
要判断具体原因，还需要结合设备运行状态、负载、材料、天气、观察角度以及相应的巡检规范。必要时，还需要可见光图像或其他检测手段。
既然长焦特写更清晰，为什么还要拍摄广角画面？
广角画面能够说明长焦特写来自哪里。
如果没有广角定位画面，后续查看报告的人可能无法确认具体部件，也很难准确重复同一次巡检，尤其是在包含大量相似结构的设备上。
选择吊舱前，采购人员应要求供应商提供哪些资料？
建议要求供应商提供：
在明确距离和环境条件下拍摄的广角、热成像和长焦原始文件
接口和通信协议文档
不同变焦倍率下的对焦距离限制
热成像测温参数，如产品支持测温
在目标无人机和地面控制系统上的集成测试结果
参考文献
[1] Gregory Hollows、Nicholas James：《Understanding Focal Length and Field of View》，Edmund Optics。用于说明焦距、传感器尺寸、工作距离与视场角之间的关系。爱德蒙光学
[2] Teledyne FLIR：《Thermography Drone for Aerial Recordings Using the FLIR T640bx Thermal Imaging Camera》。案例介绍了宽视场热成像镜头用于大范围搜索、窄视场镜头用于远距离细节记录的应用方式。
[3] Teledyne FLIR：《Measuring Temperatures》。用于说明发射率、反射温度、相对湿度、大气温度及目标距离等因素对热成像测温结果的影响。
[4] Teledyne FLIR：《How Does Emissivity Affect Thermal Imaging?》。用于说明不同材料的发射率及环境反射对热成像判断和测温准确性的影响。
[5] Teledyne FLIR：《How Far Can You Measure with a Thermal Camera?》。用于说明热成像的有效观察和测量距离与探测器分辨率、镜头视场角及目标像素覆盖有关。
