设备与工具相信玩无人机的小伙伴们一定会有无人机设备供电板功率小，多个单路电源走线凌乱焊接繁琐。多设备同时接一路电源“玄学”的干扰问题因此我们针对玩家的痛点推出一款4路无人机电源硬件模块，而且价格亲民哟。
电源图示

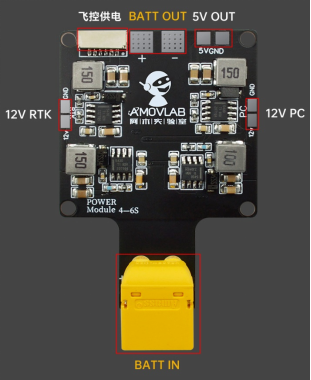

如下是电源板的接线图，共有2路5v，两路12v，其中右侧的为板载计算机专用，支持最大输出电流5A 其余3路支持3A；
产品介绍
本电源模块为无人机/无人车多路供电特别定制，尤其是搭载板载计算机、或者RTK、或者图数传、或者其他传感器等需要12v、5v供电的需求。相比于传统电源模块本电源模块具有4路输出，将4路电源集成到一块电路板上极大的增加了空间利用率，避免了无人机内部的走线凌乱，对于搭载多传感器需要多路供电的的无人机/无人车来说是个不错的选择。
为什么要做成4路？
解决了多传感器的供电需求，同时为了避免搭载设备之间的相互干扰以及减轻电源板的重量提升产品的可靠性。
产品详细参数
输入电压：电源板可支持14-26v输入 （4-6S）
最低输入电压必须比输出电压高2V以上！
输出电压： 2路5v 2路12v
输出电流：max 3A(板载计算机12v输出可达5A)
PCB尺寸 45mmX45mm 四孔间距40.5mmX40.5mm
输出纹波：＜50mV
工作类型：非隔离降压型
固定开关频率：500KHZ
安装方式：M3螺柱固定
保护机制：内置温度保护/过流保护
输出接口：GH1.25 6Pin
产品重量：18g
QGC地面站设置

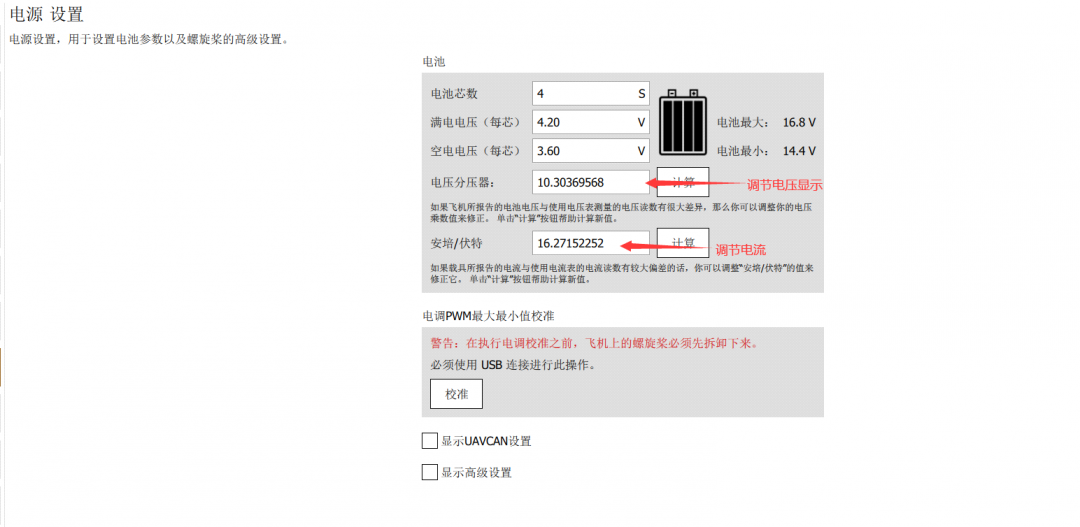

这里是QGC地面站中的电源设置，可根据实际情况来改变“电压分压器”（微调电压地面站中的显示）电压测量可使用万用表或bb响测电器等工具测量电压。
下面的安培/伏特是调节电流显示的可根据实际情况来修改电流显示，如果没有调条件来测量电流可可选用图上的参数
使用说明及功能介绍
• 严禁将电源模块短路，或反接，这样可能会将电源模块烧毁或损坏。
• 焊接时注意正负极请务反接。
• 可通过PCB背面动力走线镀锡来增大电流通过性。
• 严禁超负荷运行否则可能造成产品不稳定。
• 模块最低支持14v电压，最高可支持26电压。
