经常上MK的网站看飞行录相,四轴飞行起来稳定性真好,简直是酷毙了。最终没能抵制住诱惑,冲动之下决定自已也做个来玩玩。从网上收集资料,一切从0起步。经历了几个月的走走停停,现在已陆续完成了无刷电调、四轴机架、遥控器多通道改造、IMU模块、飞控板设计制作。现小有成果,公布出来和大家交流交流,以资进步
由于水平所限,只熟悉和使用51架构的MCU,系统的所有模块都是架构在C8051F($8.5976)的基础上。但四轴所涉及的原理、控制理论都是一样的原理,希望各位童鞋不吝赐教,多多指导,谢谢!!!

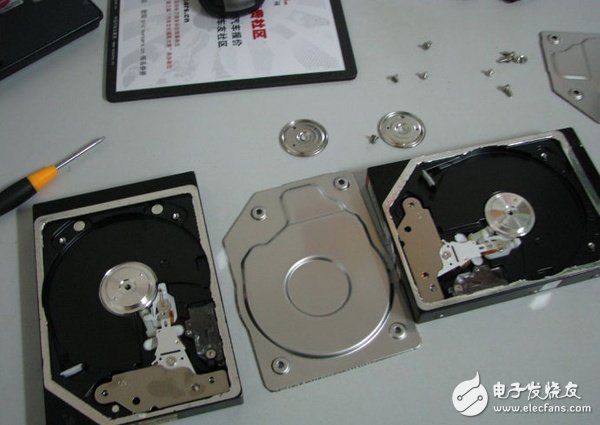

1.从旧货摊买的两个硬盘

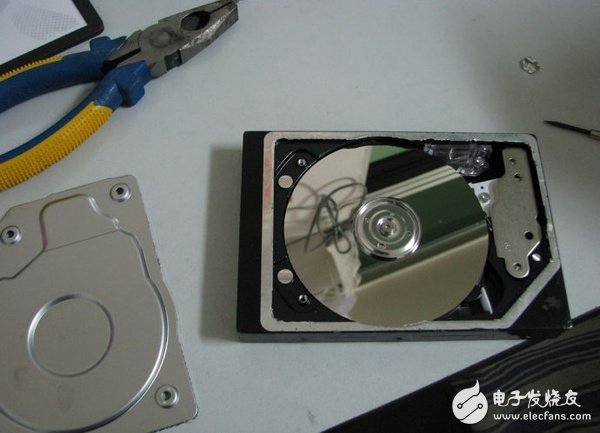

2.费了九牛二虎之力,最后改造一个拆手机用的起子,搞定了
机架打算用现有的电直尾管和管座配上硬盘片构成,电机用新西达2212 KV930,两正两反的桨用口碑不错的德国EPP1045 。

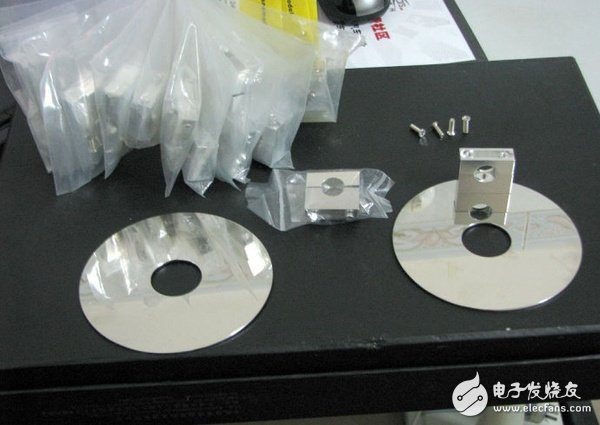

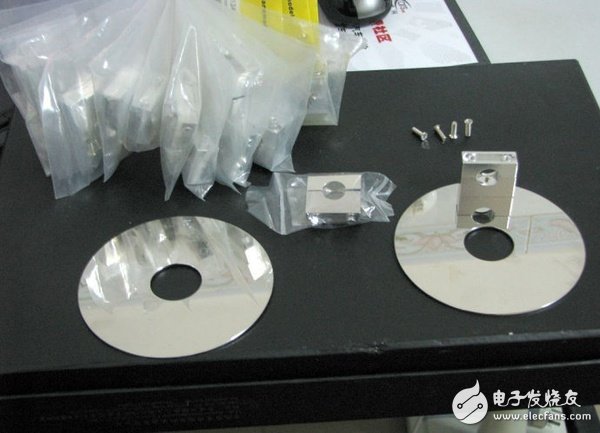

3.固定电直尾管的座子,好贵呀
4.固定电直尾管的座子,好贵呀

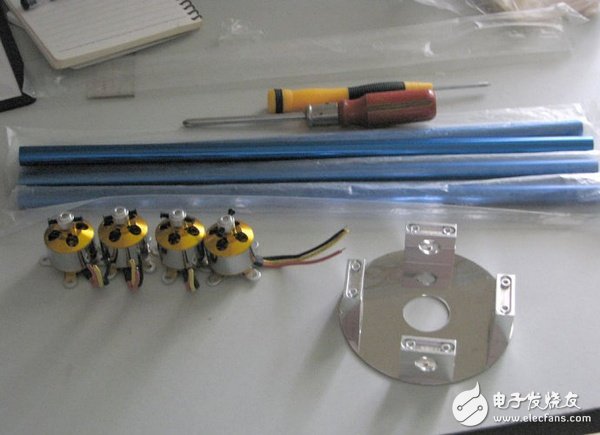

5.和到手的电机、尾管合张照。
---------------------------------------
更多智能硬件技术热文可关注最新一期《智能硬件特刊》
6.外加工的4个电机安装座
7.机体主要部分完成
8.加工机架的得力工具

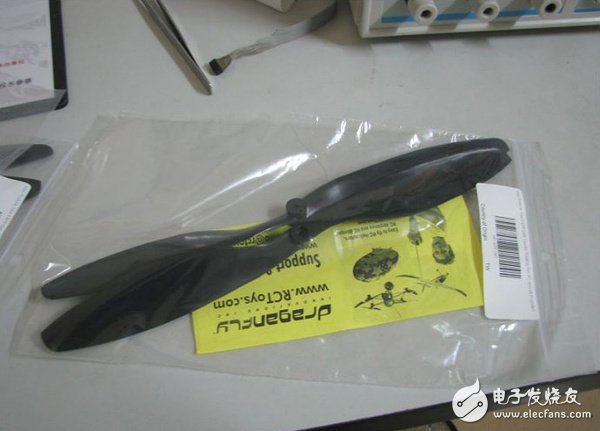

9.EPP1045

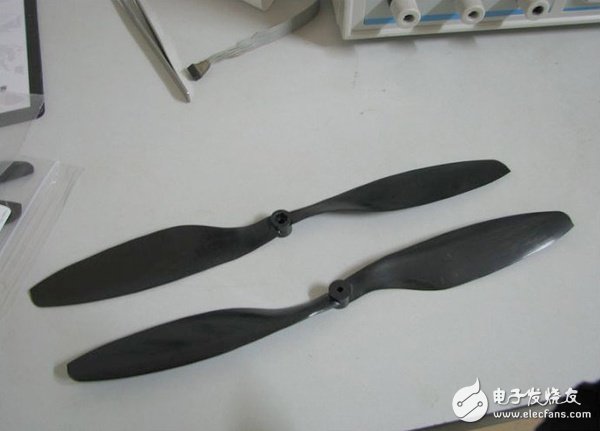

10.一正一反
11.和市场上3块钱一个的正桨对比
12.用电机原配的桨保护器固定两叶桨
13.焊上香蕉头,感觉重量不小,拆除前留个影

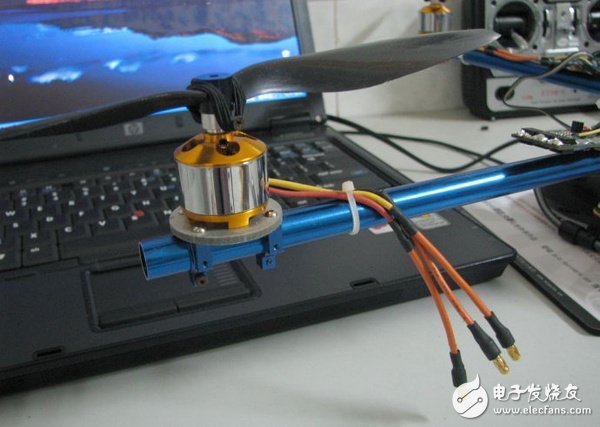

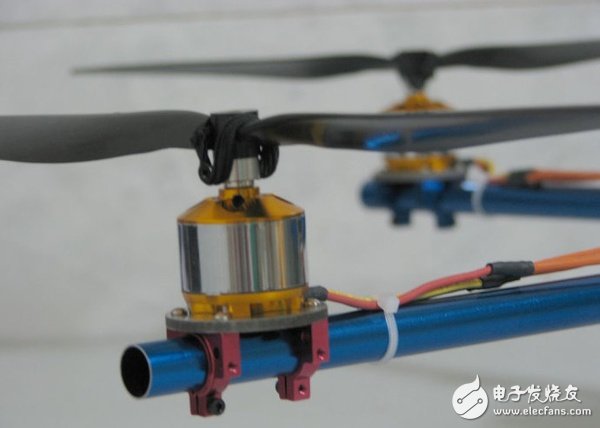

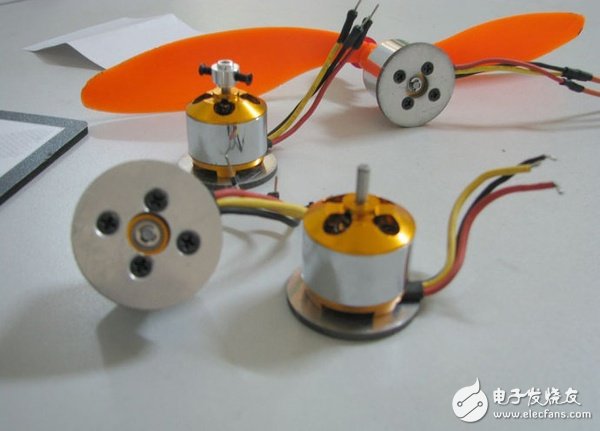

14.电机安装固定方式

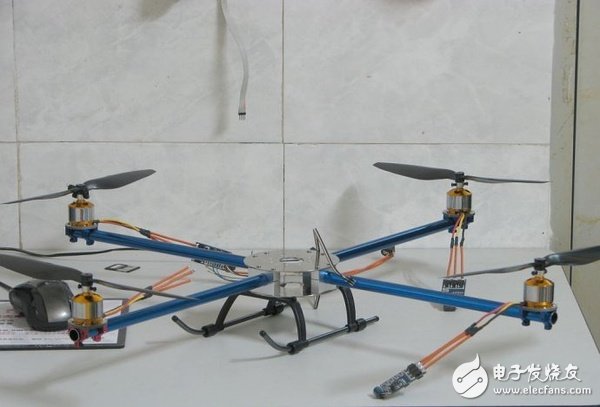

15.机架整体结构
16.平视角度,很有型吧

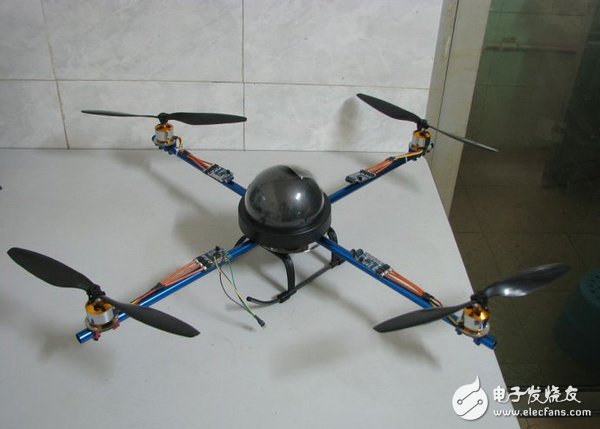

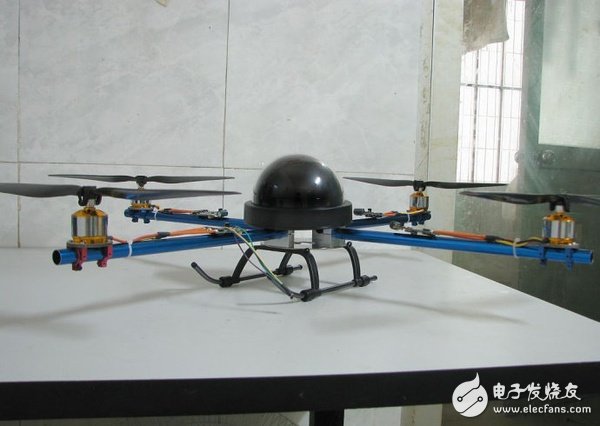

17.整机完成效果图
好了,机架完成了。接下来是遥控器的改造时间 , 买了个又便宜又大块的FT06-C,准备先把6通改到8通,增加两个比例通道,并且配上LCD液晶屏,用来显示控的相关参数。控的高频头还留用,PPM编码板整个换掉它。

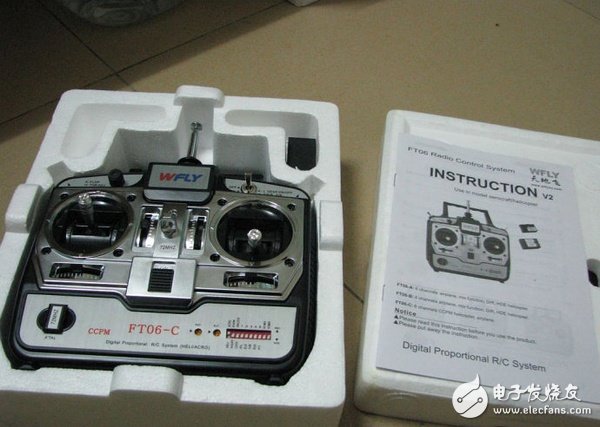

18.准备拿来折腾的天地飞6C控

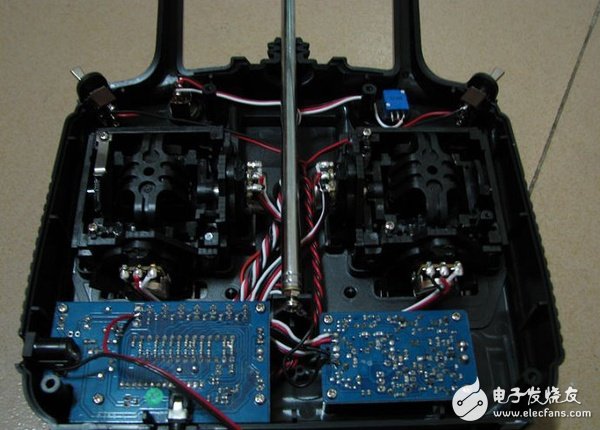

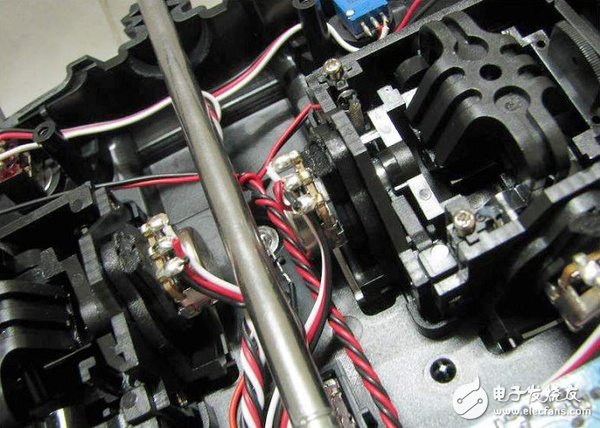

19.FT06-C内部结构
20.在这个位置加个LCD屏
21.打回来的样板,这样做省¥¥
