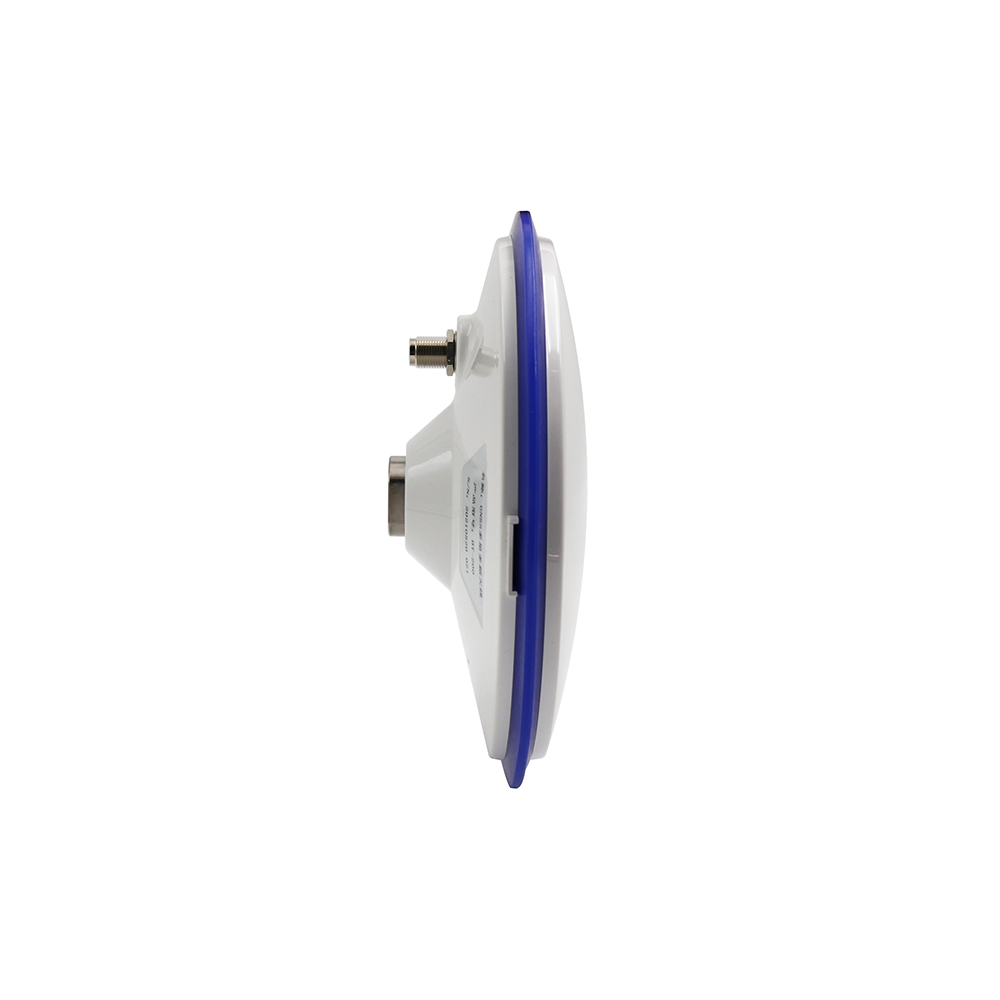

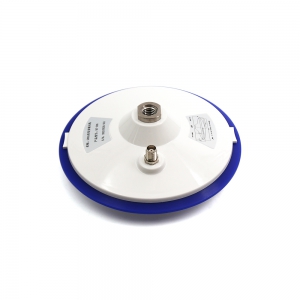

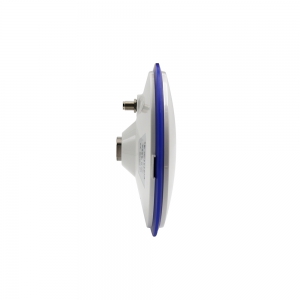

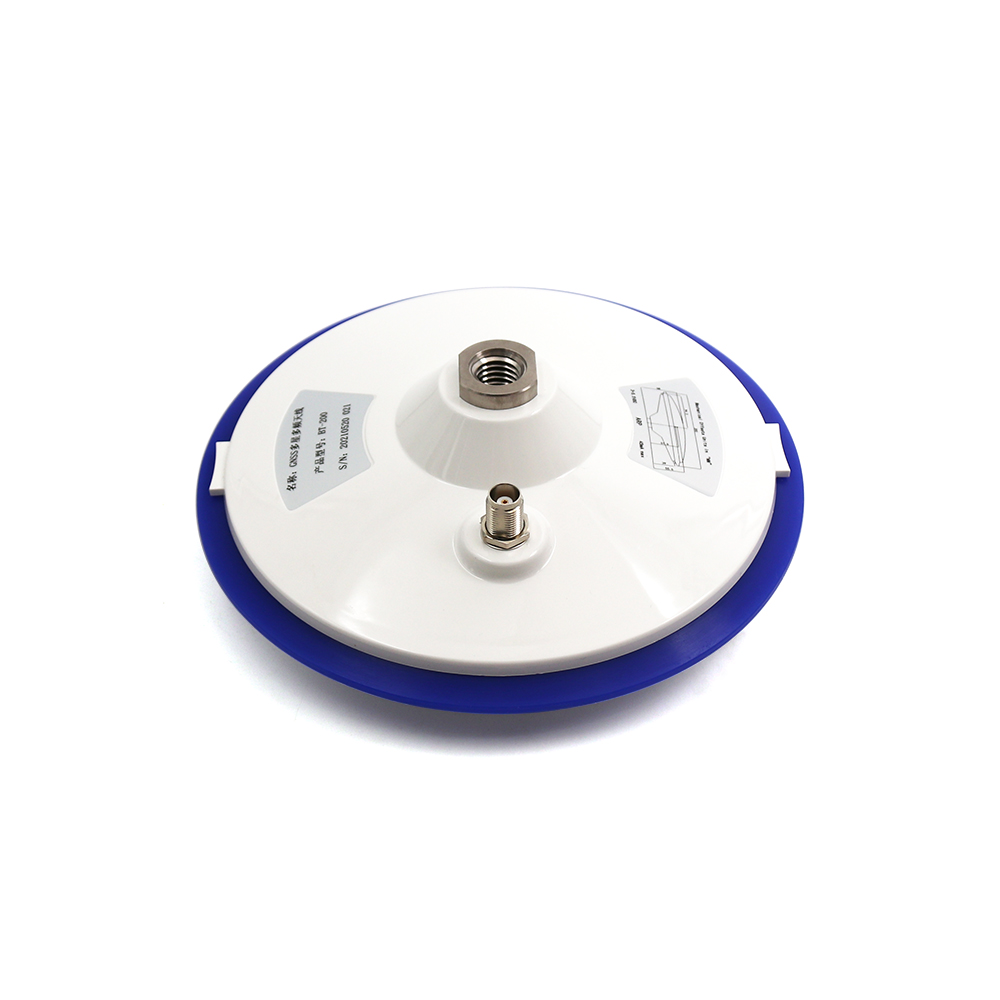

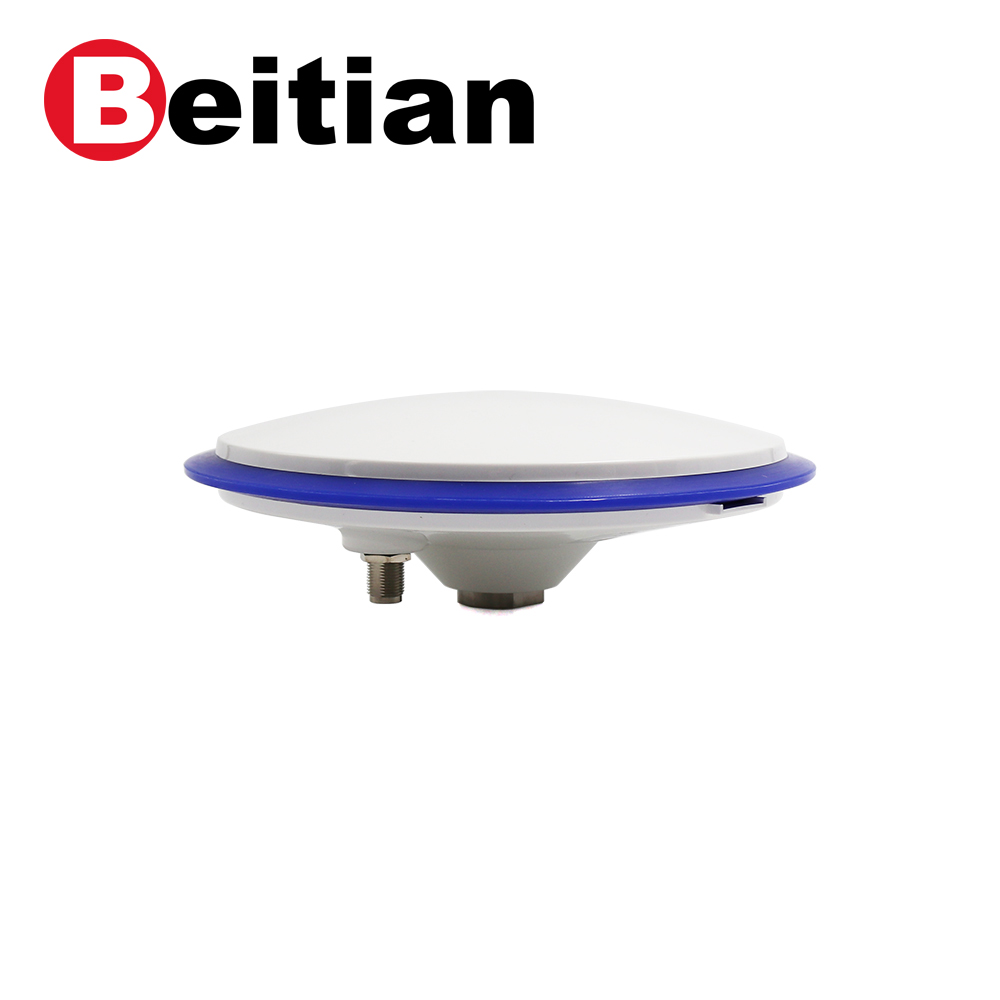

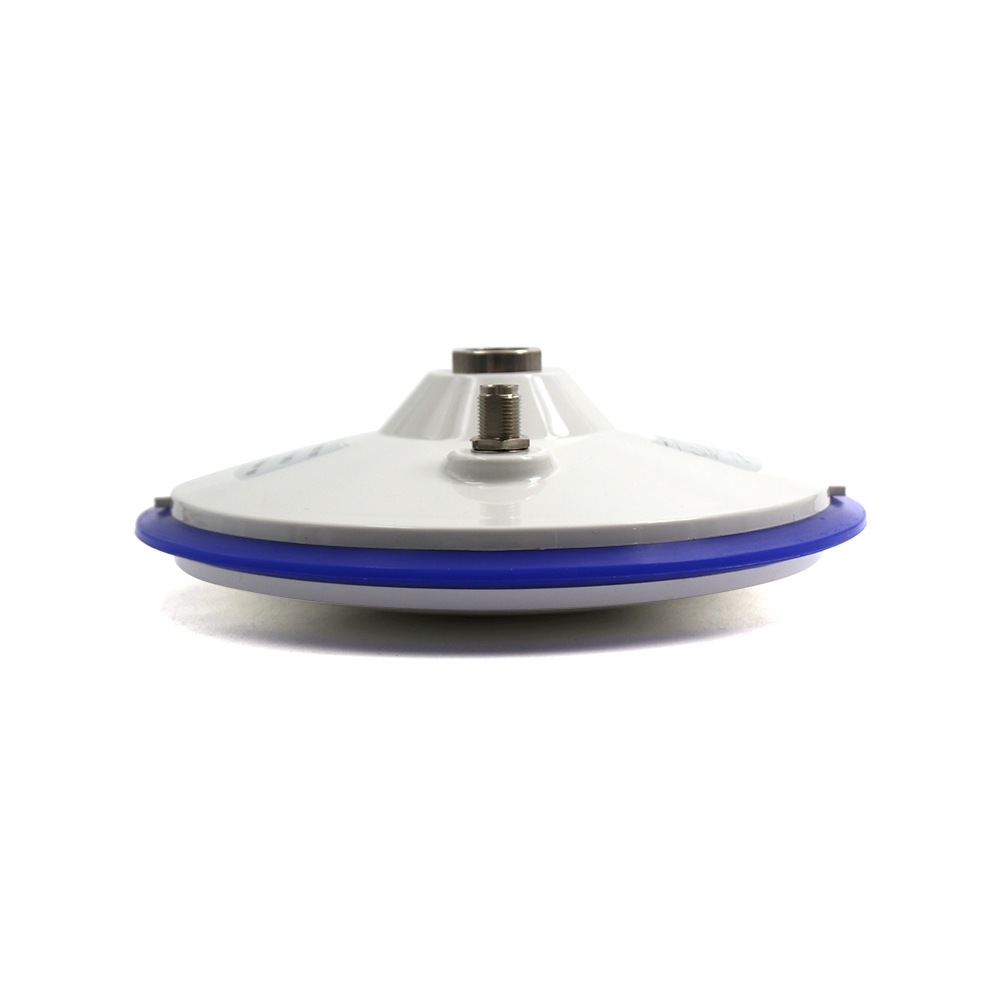

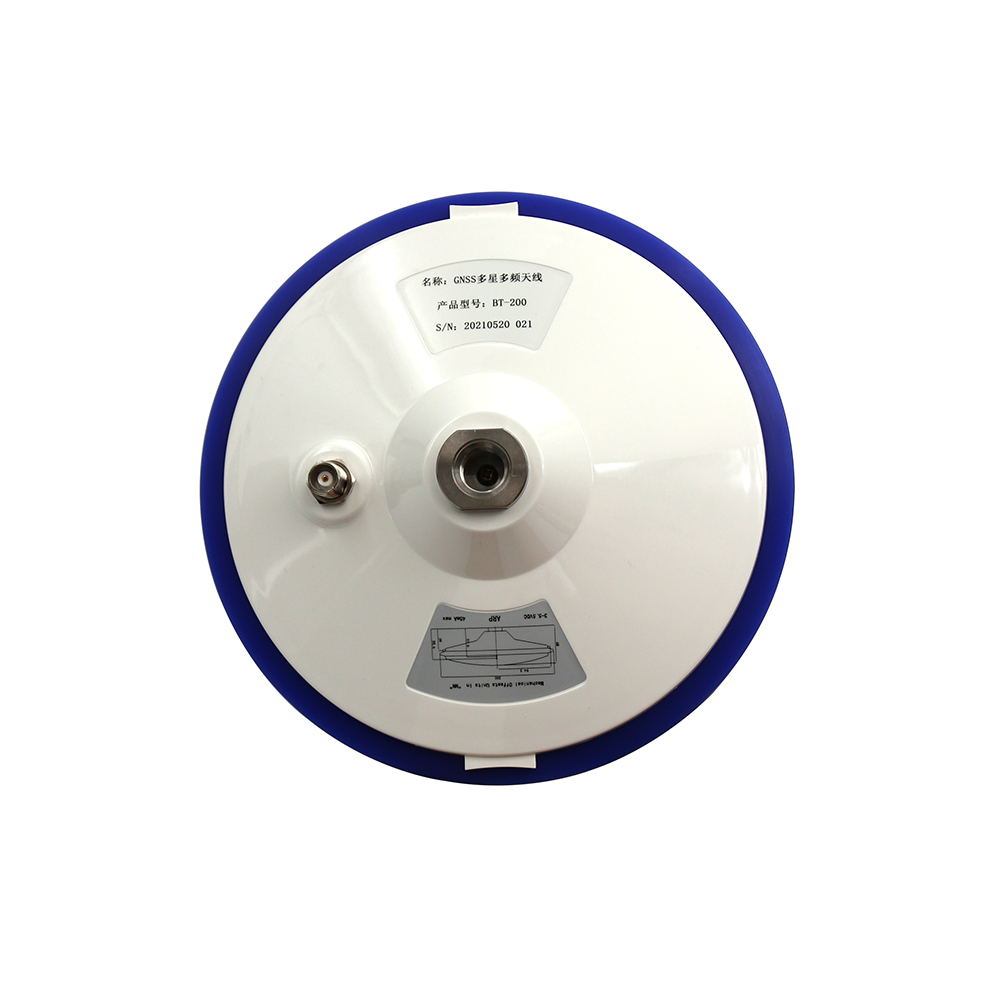

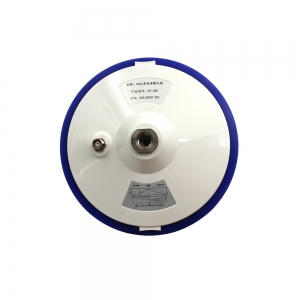

北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200

北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200
北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200
北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200
北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200
北天GNSS四星全频测量天线高精度GPS/RTK CORS基站天线 BT-200

  • 800.00 扫码手机看
  • 品牌:Beitian
  • 最小起订:1 个
  • 供货总量:341231 个
  • 发货期限:3 天内发货
  • 有效期至:长期有效
  • 更新时间:2022-04-09 11:00
  • 立即询价

    加入收藏

    无人机网(www.youuav.com)客服咨询  无人机网(www.youuav.com)客服咨询

普通商家

热门推荐

产品详情

产品参数

产品图片

了解具体请直接联系李工,手机:13902445319.期待您的来电!

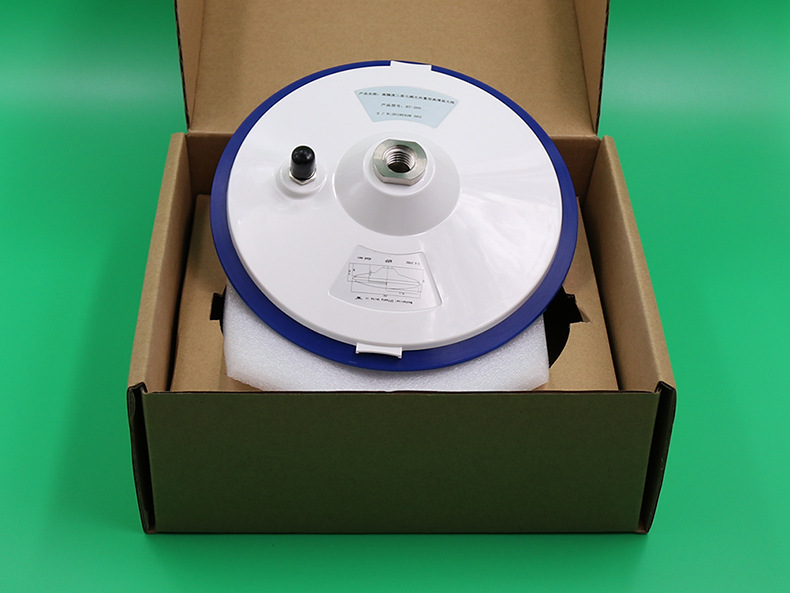

GNSS四星全频测量天线高精度GPS/RTK无人机CORS基站天线 BT-200

 产品介绍

BT-200天线可以同时接收BDS B1/B2/B3GPS L1/L2/L5GLONASS G1/G2GALILEO E1/E2/E5/E6频段的全频段信号,具有顶点增益高、良好的低仰角增益、广角圆极化和稳定的相位中心等特点。适用于多系统高精度测绘及军用定位领域,广泛应用于大地测量、道路施工、海洋测量、码头集装箱作业、作战演习、边防警戒等场合。

技术特点

天线部分采用多馈点设计方案,保证相位中心与几何中心的重合,将天线对测量误差影响降低到最小;

天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,在一些遮挡较严重的场合仍能正常工作;

抗高低温冲击、防水、防紫外线外罩,为天线能长期在野外工作提供保障。

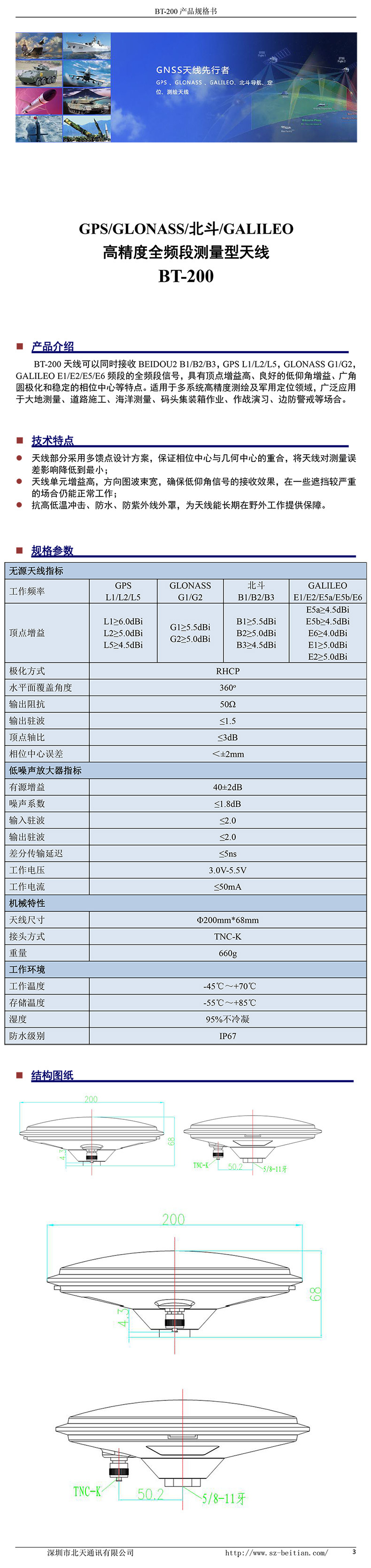

规格参数

无源天线指标

工作频率

GPS

L1/L2/L5

GLONASS

G1/G2

北斗

B1/B2/B3

GALILEO

E1/E2/E5a/E5b/E6

顶点增益

L1≥6.0dBi

L2≥5.0dBi

L5≥4.5dBi

G1≥5.5dBi

G2≥5.0dBi

B1≥5.5dBi

B2≥5.0dBi

B3≥4.5dBi

E5a≥4.5dBi

E5b≥4.5dBi

E6≥4.0dBi

E1≥5.0dBi

E2≥5.0dBi

极化方式

RHCP

水平面覆盖角度

360o

输出阻抗

50Ω

输出驻波

≤1.5

顶点轴比

≤3dB

相位中心误差

<±2mm

低噪声放大器指标

有源增益

40±2dB

噪声系数

≤1.8dB

输入驻波

≤2.0

输出驻波

≤2.0

差分传输延迟

≤5ns

工作电压

3.0V-5.5V

工作电流

≤50mA

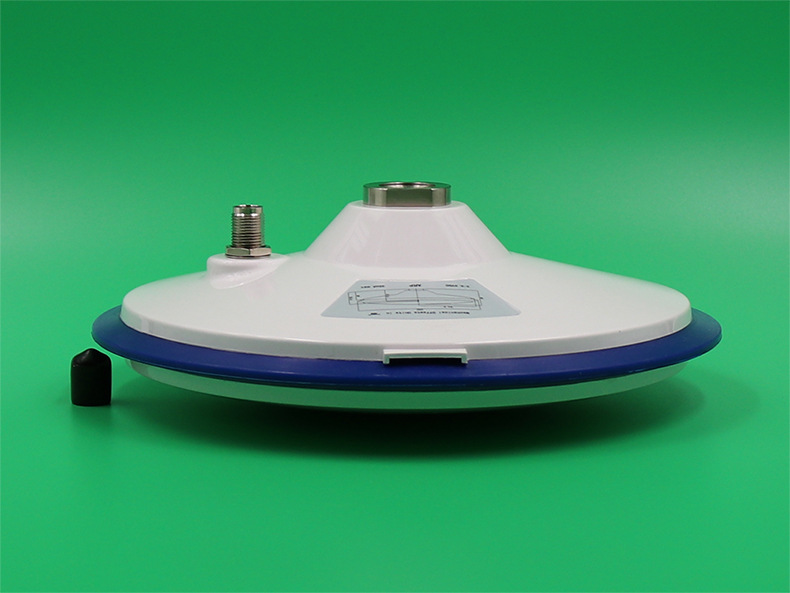

机械特性

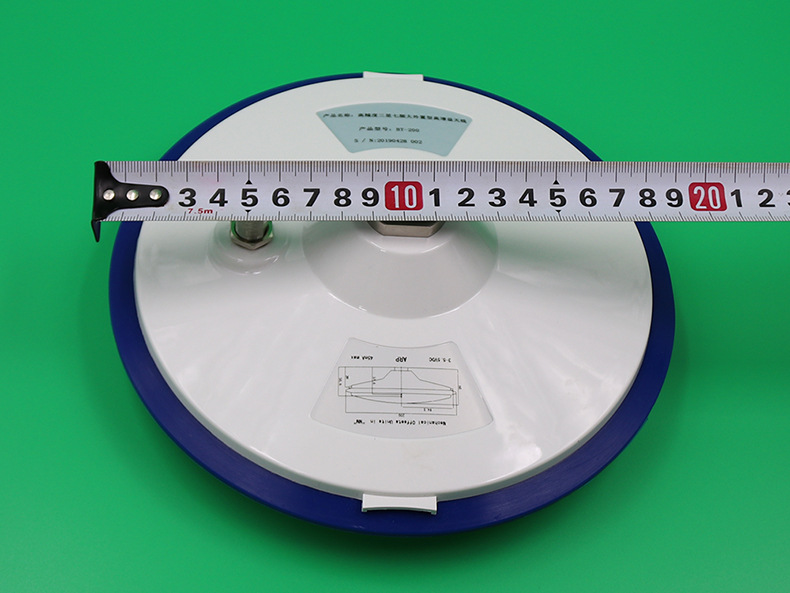

天线尺寸

Φ200mm*68mm

接头方式

TNC-K

重量

660g

工作环境

工作温度

 -45℃+70℃

存储温度

 -55℃+85℃

湿度

95%不冷凝

防水级别

IP67
