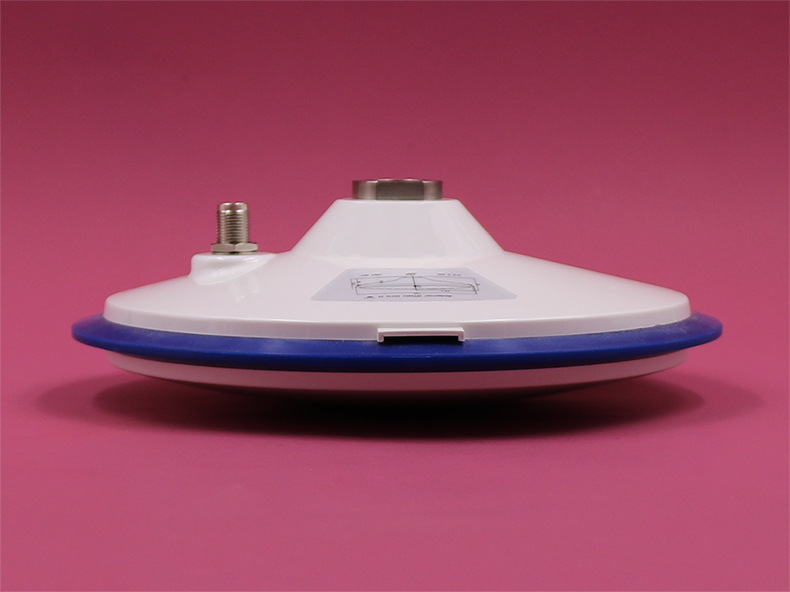

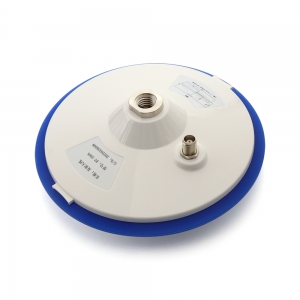

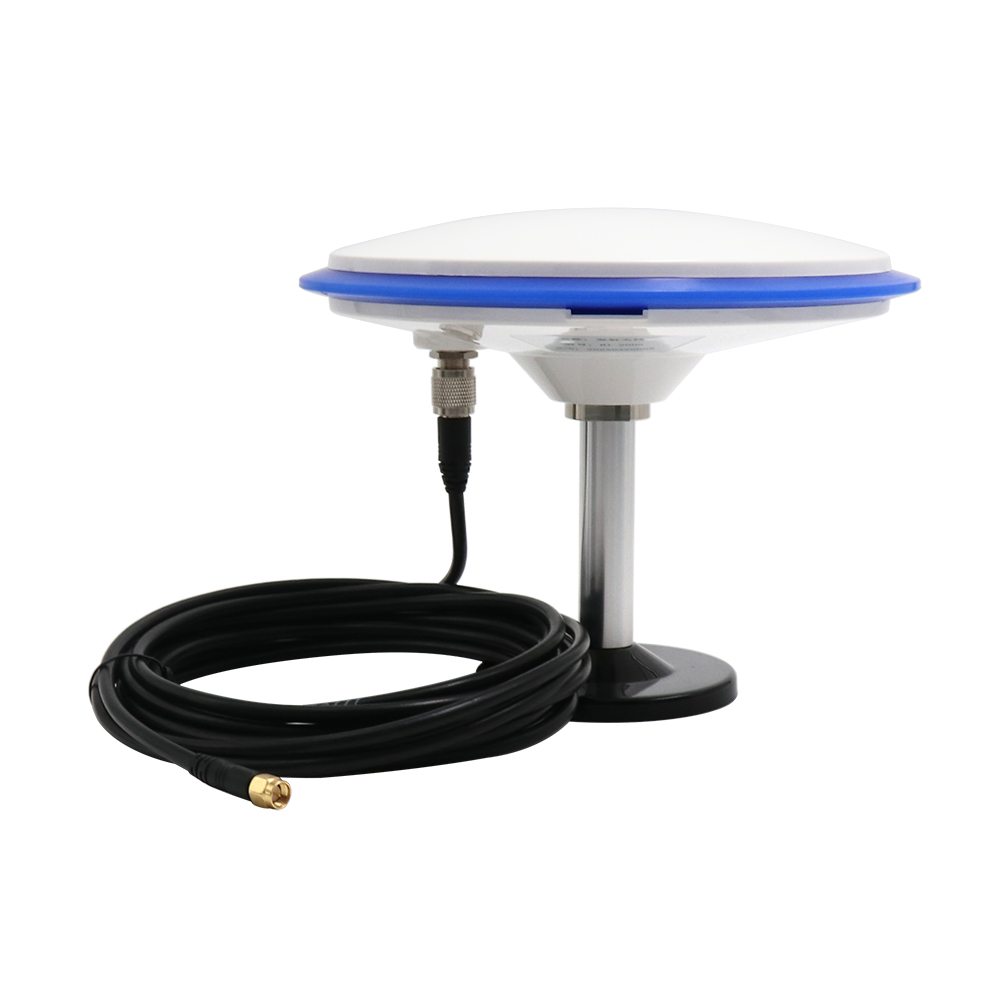

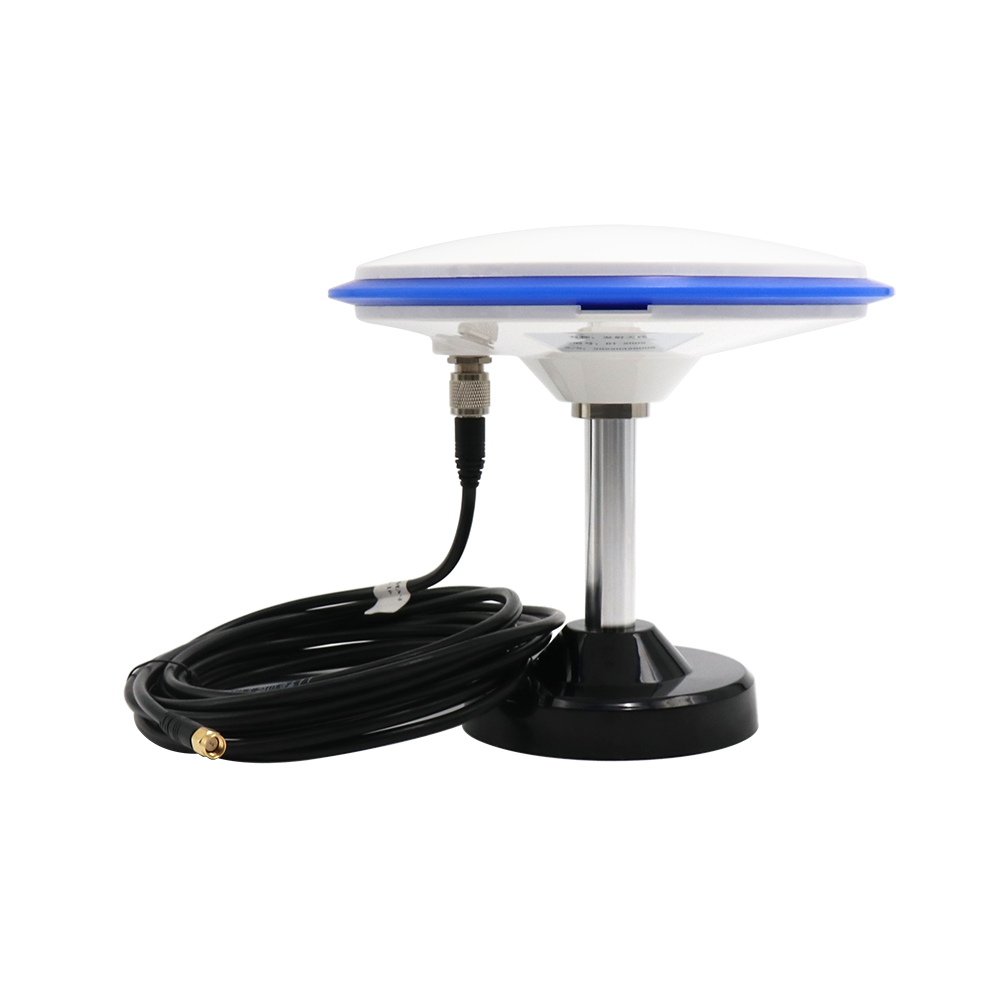

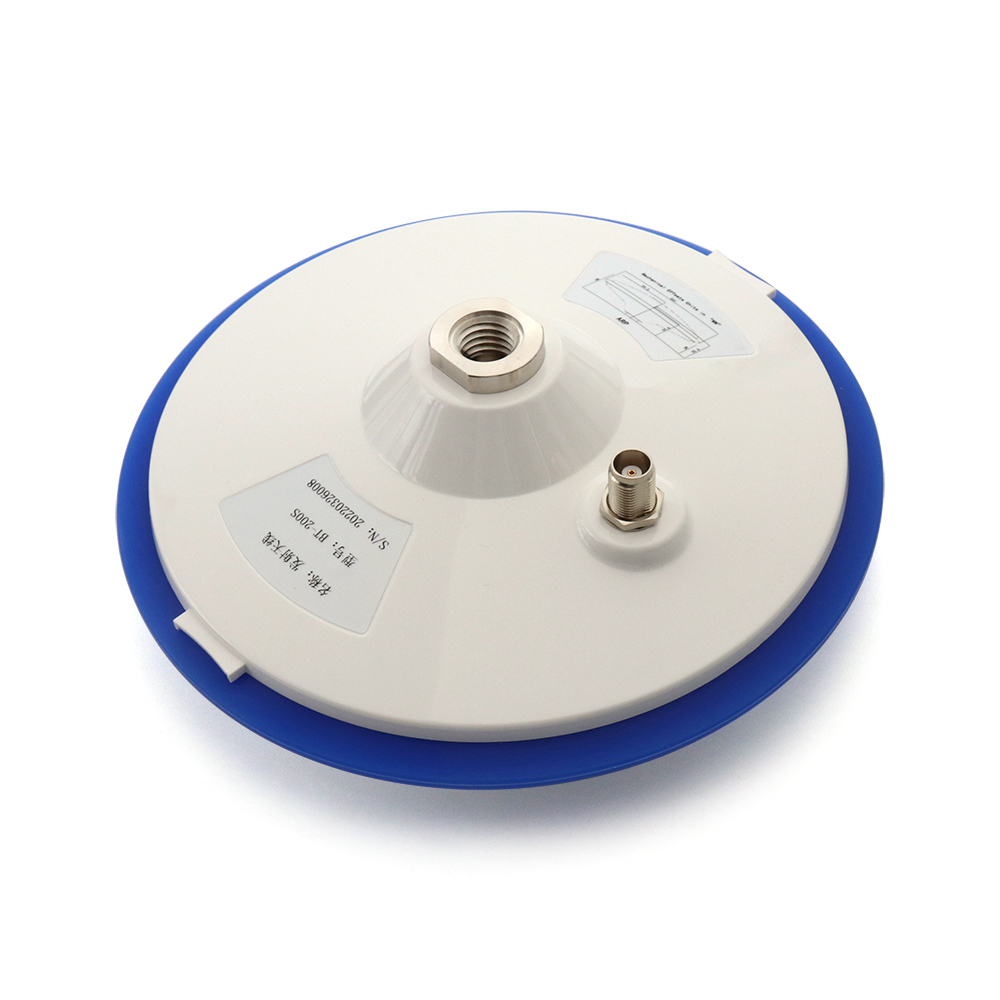

产品介绍
可以发射GPS、GLONASS和北斗和伽利略频段的信号，天线具有高增益，良好的低仰角增益、广角圆极化和稳定的相位中心等特点。适用于多系统、高精度测绘领域，可配套卫星信号转发设备进行卫星信号发射。
技术特点
天线部分采用多馈点设计方案，保证相位中心与几何中心的重合；
天线单元增益高，方向图波束宽，具有良好的波束半球覆盖能力；
抗高低温冲击、防水、防紫外线外罩，为天线能长期在野外工作提供保障。
技术参数
无源天线指标 | ||||
工作频率 | GPS L1/L2/L5 | GLONASS G1/G2 | BEIDOU B1/B2/B3 | GALILEO E1/E2/E5a/E5b/E6 |
顶点增益 | L1≥3.0dBi L2≥2.5dBi L5≥1.0dBi | G1≥3.0dBi G2≥2.5dBi | B1≥2.5dBi B2≥1.0dBi B3≥1.0dBi | E5a≥2.5dBi E5b≥2.5dBi E6≥1.0dBi E1≥3.0dBi E2≥3.0dBi |
极化方式 | RHCP | |||
输出阻抗 | 50Ω | |||
水平面覆盖角度 | 360o | |||
顶点轴比 | ≤3dB | |||
输出驻波比 | ≤2.0 | |||
机械特性 | ||||

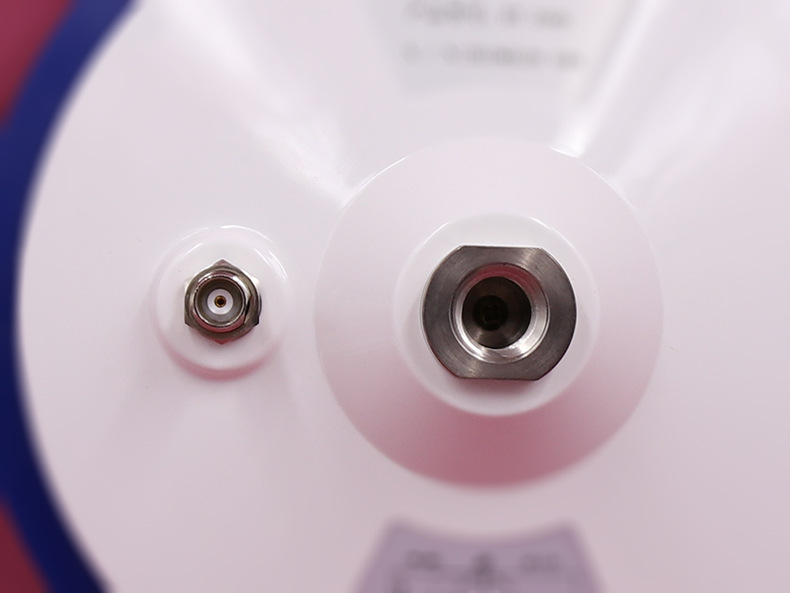

接头方式 | TNC-K | |||

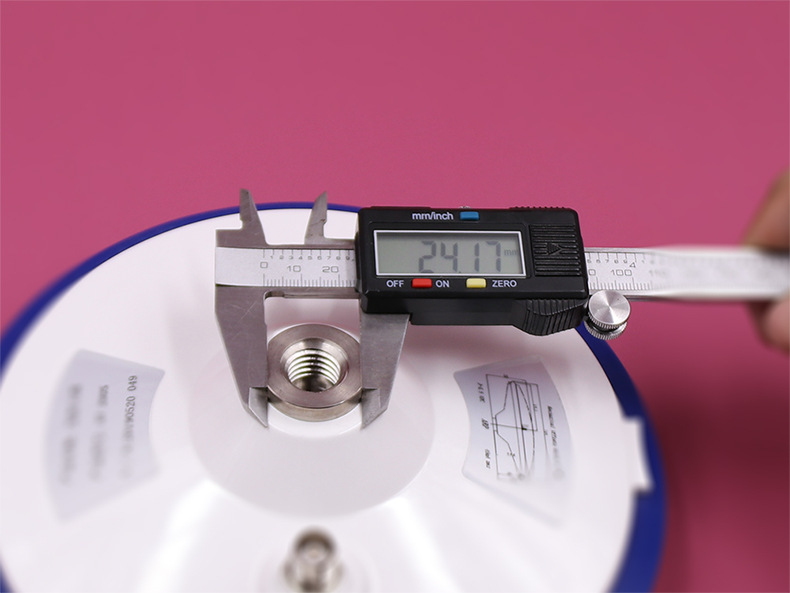

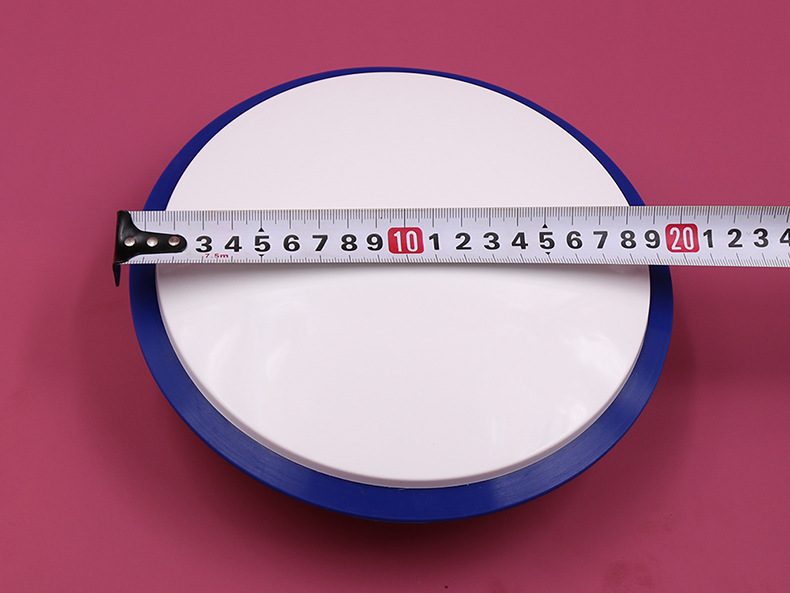

尺寸 | Ф200mm*68mm | |||
重量 | 660g | |||
工作环境 | ||||
工作温度 | -45℃ -+75℃ | |||
存储温度 | -55℃ -+85℃ | |||
湿度 | 95%不冷凝 | |||
防水 | IP67 | |||
