了解具体请直接联系李工，手机：13902445319.期待您的来电！

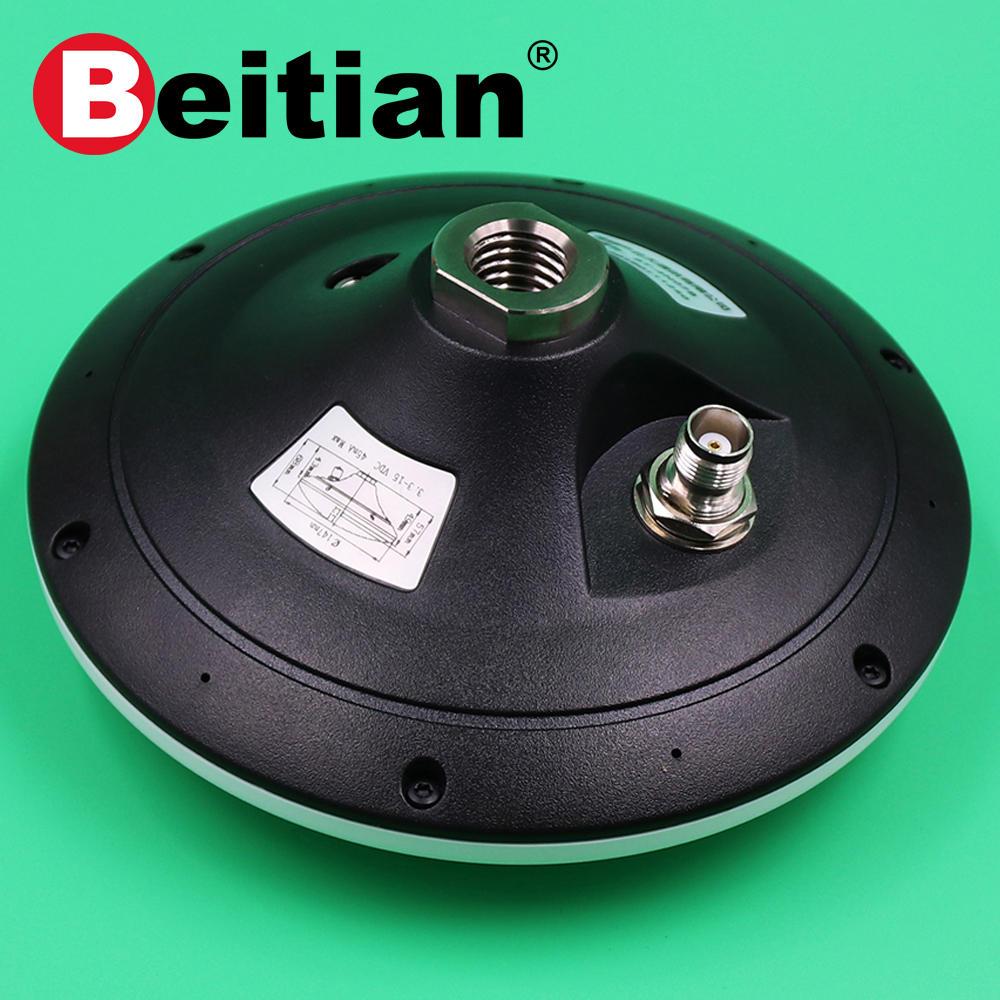

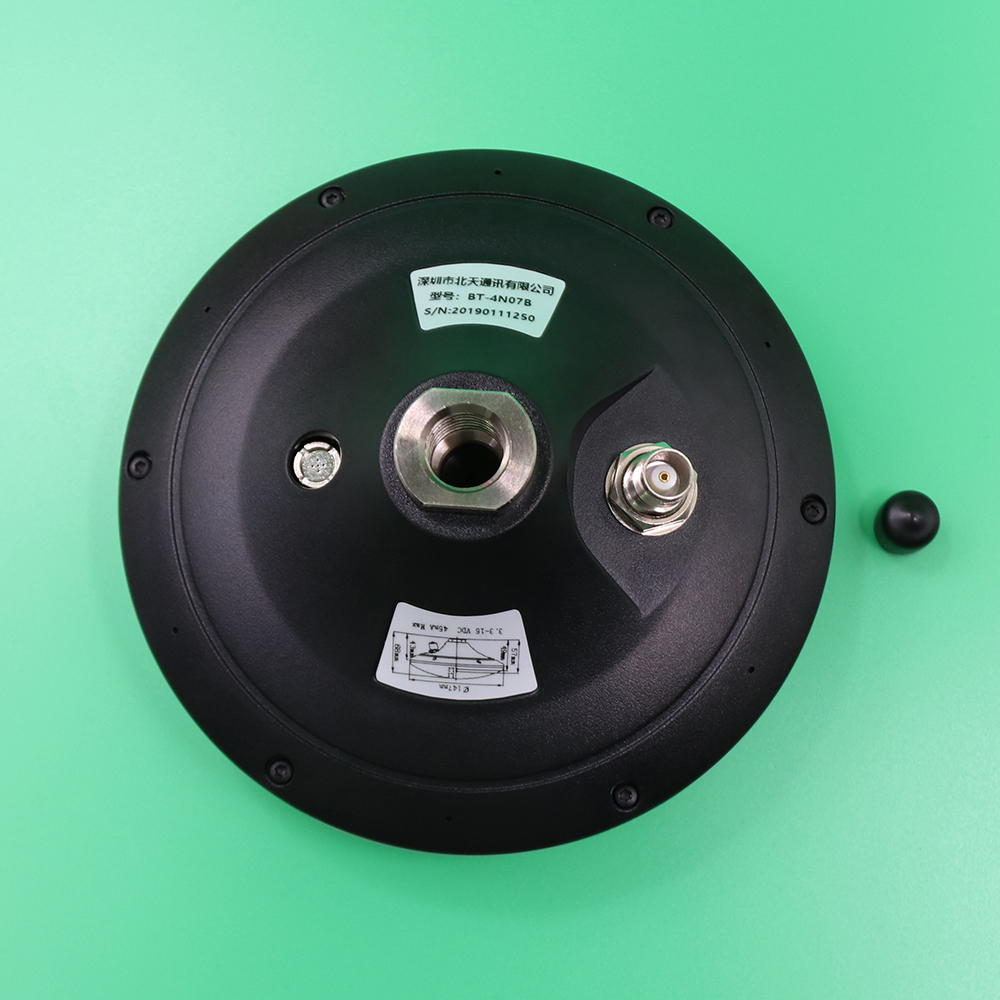

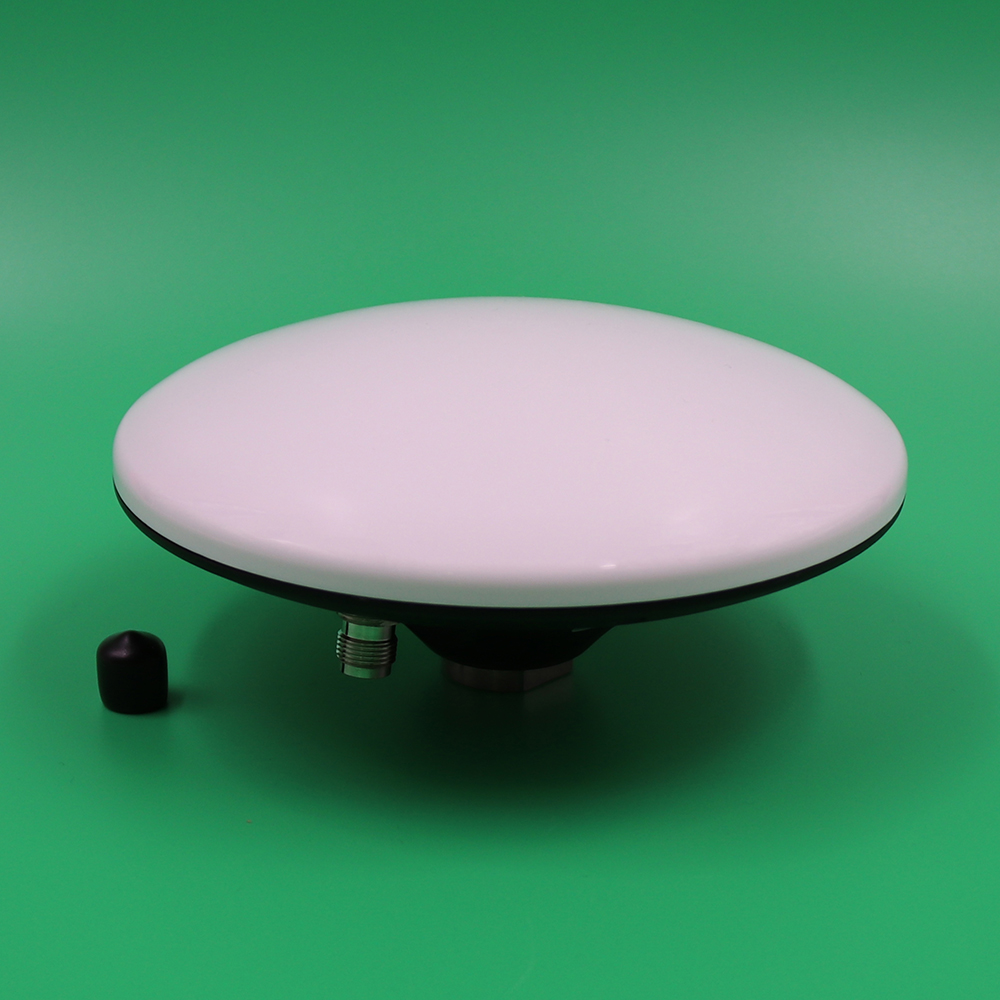

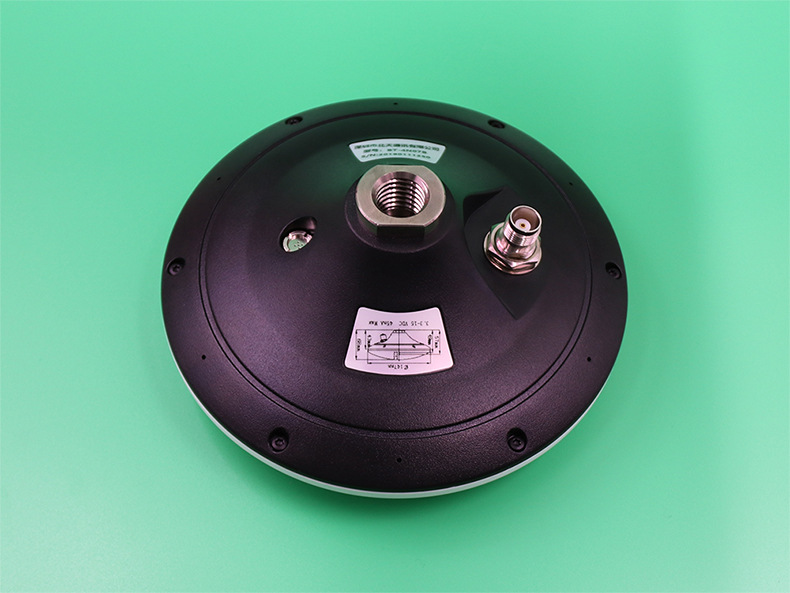

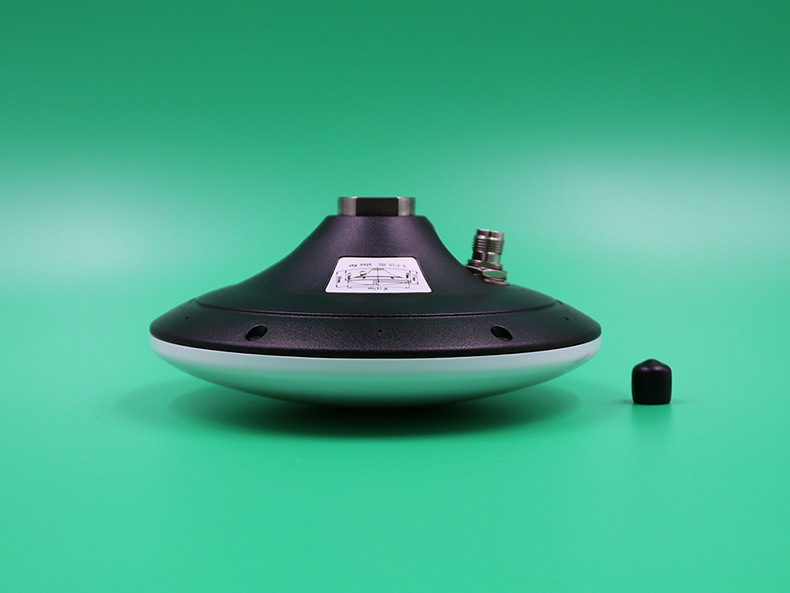

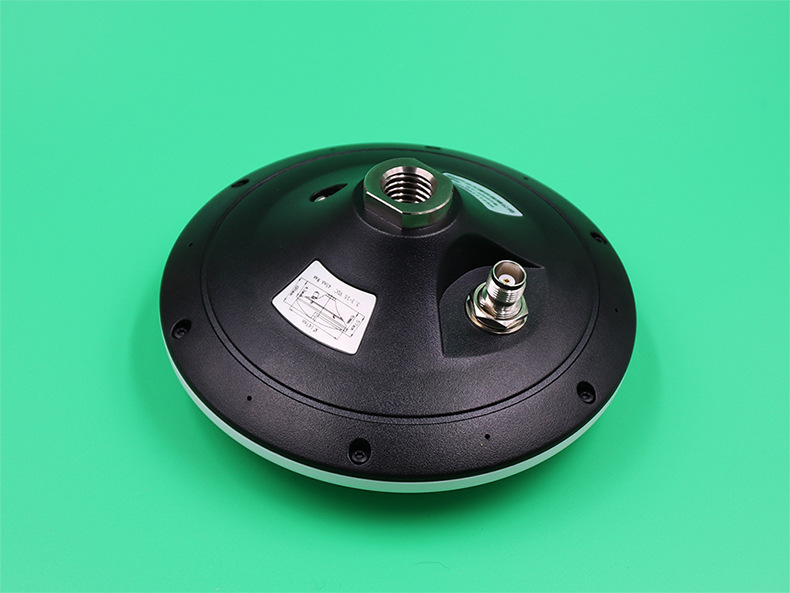

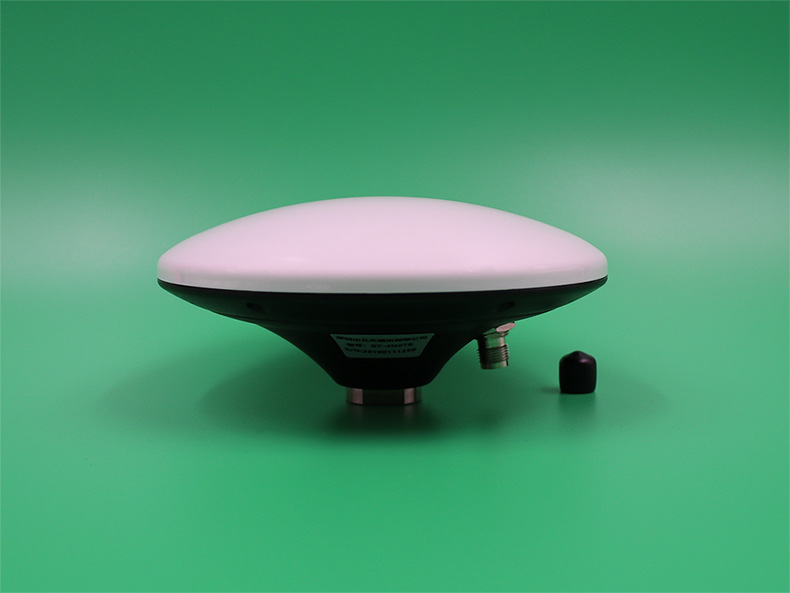

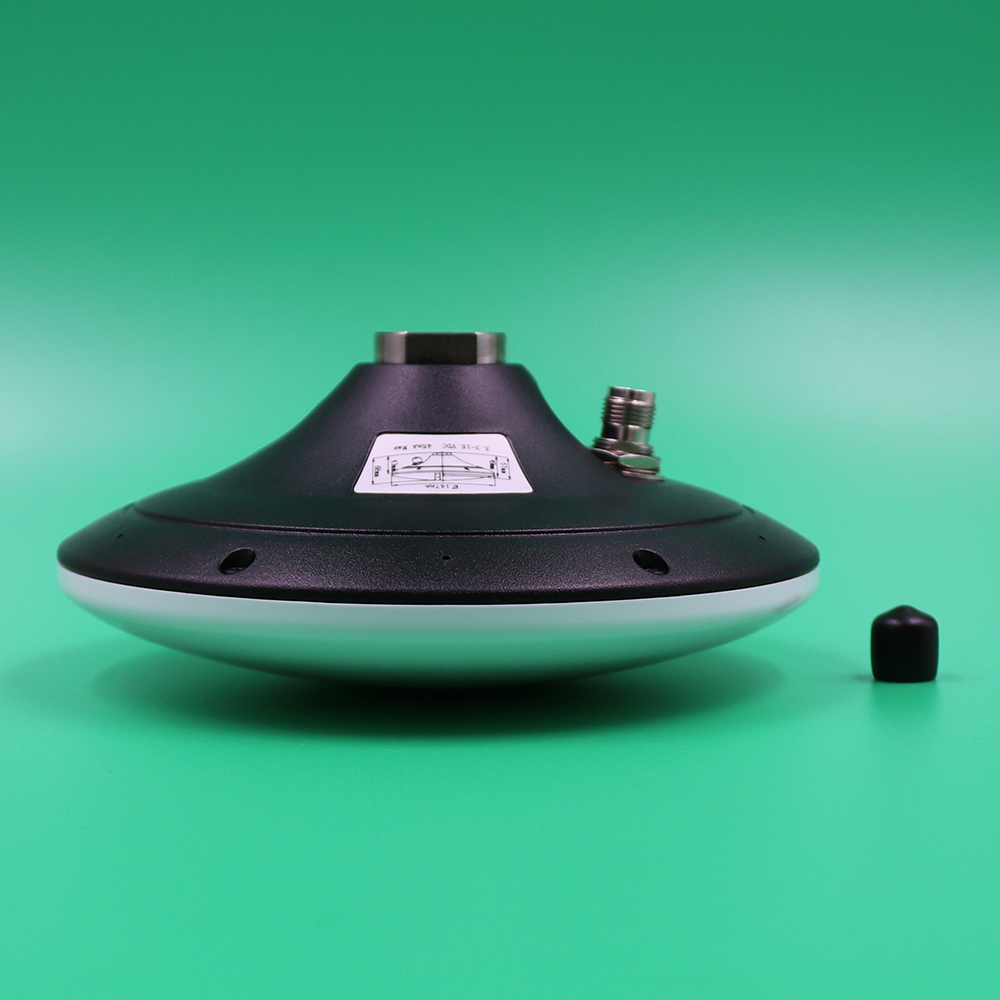

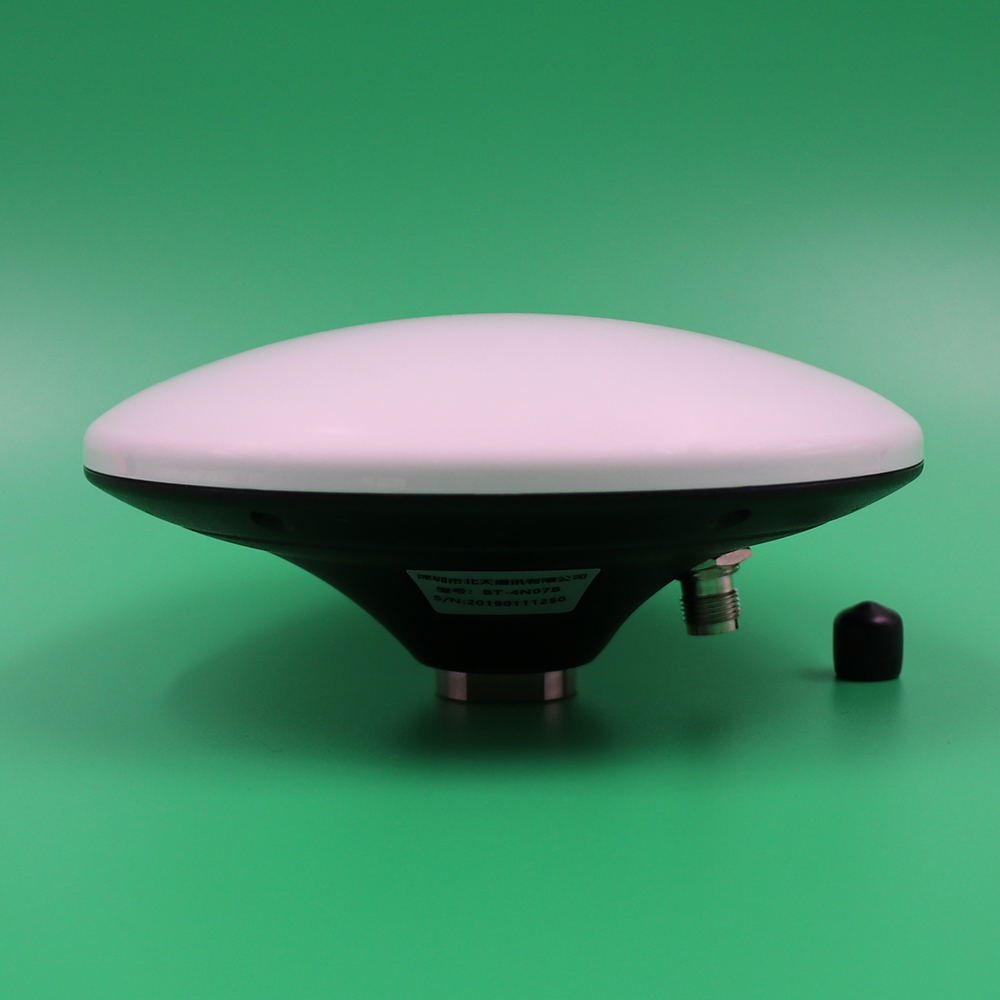

BT-4N07B是一款四星全频测量天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。
该天线可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于军事领域。

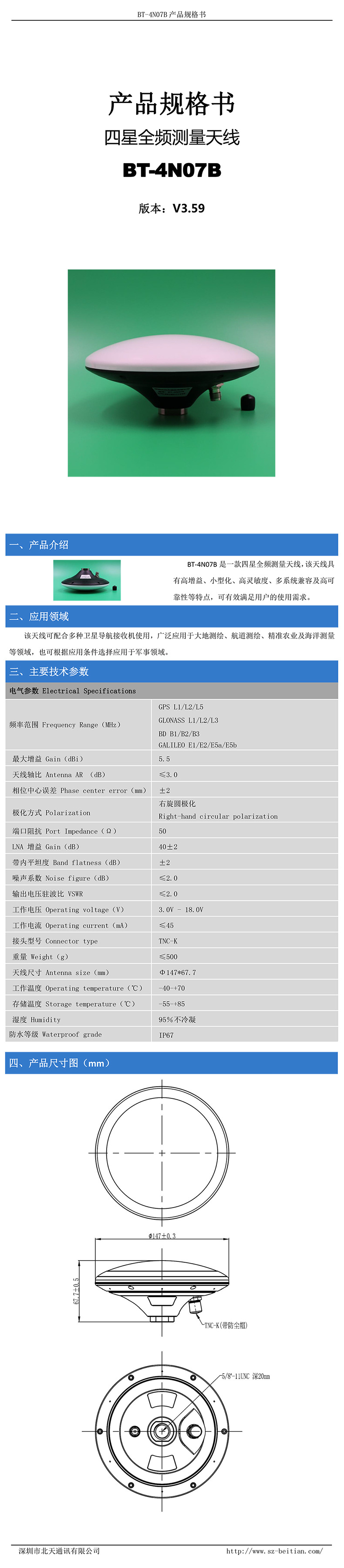

技术参数
电气参数 Electrical Specifications | |
频率范围 Frequency Range（MHz） | GPSL1/L2/L5 GLONASS L1/L2/L3 BD B1/B2/B3 GALILEO E1/E2/E5a/E5b |
最大增益 Gain（dBi） | 5.5 |
天线轴比 Antenna AR （dB） | ≤3.0 |
相位中心误差 Phase center error（mm） | ±2 |
极化方式 Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗 Port Impedance（Ω） | 50 |
LNA 增益 Gain（dB） | 40±2 |
带内平坦度 Band flatness（dB） | ±2 |
噪声系数 Noise figure（dB） | ≤2.0 |
输出电压驻波比 VSWR | ≤2.0 |
工作电压 Operating voltage（V） | 3.0V-18.0V |
工作电流 Operating current（mA） | ≤45 |

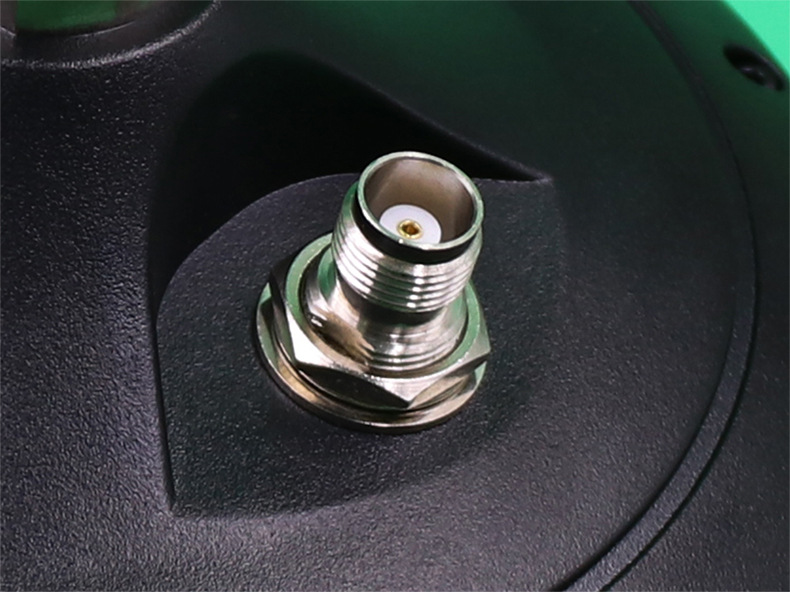

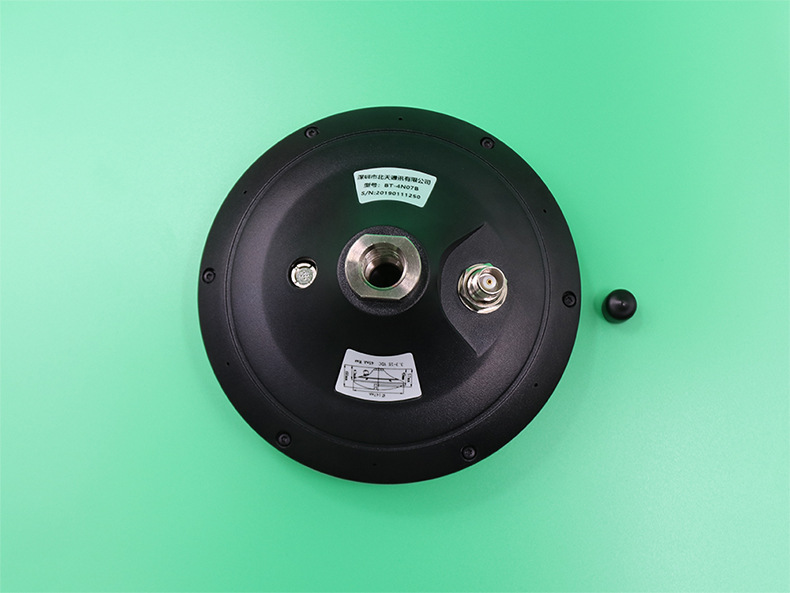

接头型号 Connector type | TNC-K |
重量 Weight（g） | ≤500 |
天线尺寸 Antenna size（mm） | Φ147*67.7 |
工作温度 Operating temperature（℃） | -40-+70 |
存储温度 Storage temperature（℃） | -55-+85 |
湿度 Humidity | 95％不冷凝 |
防水等级Waterproof grade | IP67 |
