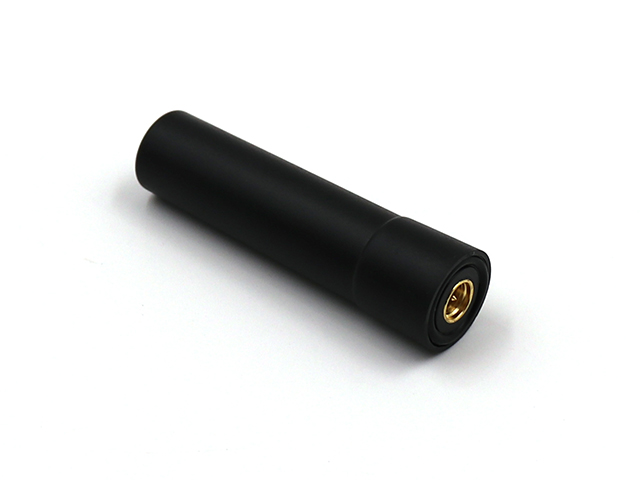

GLONASS北斗GPS四臂圆柱差分3星单频GNSS螺旋天线 BT-6517

GLONASS北斗GPS四臂圆柱差分3星单频GNSS螺旋天线 BT-6517

  • 品牌:Beitian
  • 最小起订:1 个
  • 供货总量:341231 个
  • 发货期限:3 天内发货
  • 有效期至:长期有效
  • 更新时间:2022-04-08 17:12
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

了解具体请直接联系李工,手机:13902445319.期待您的来电!

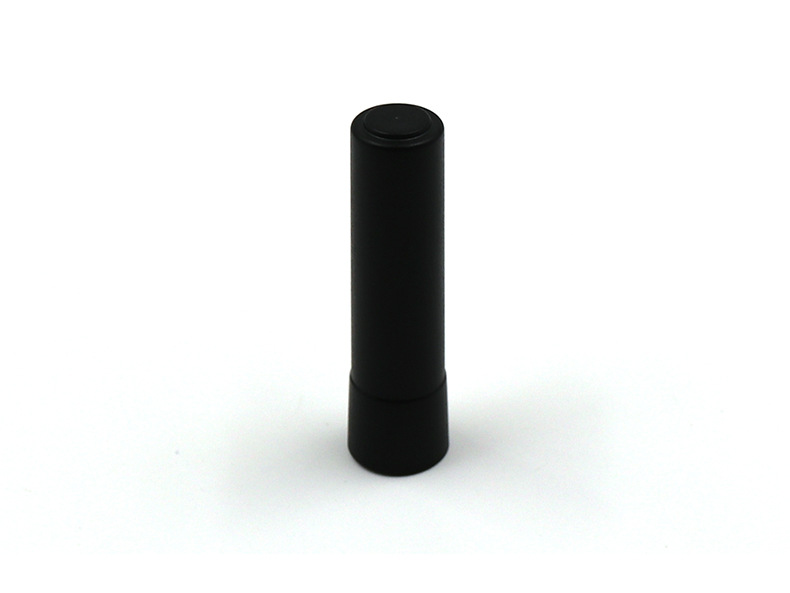

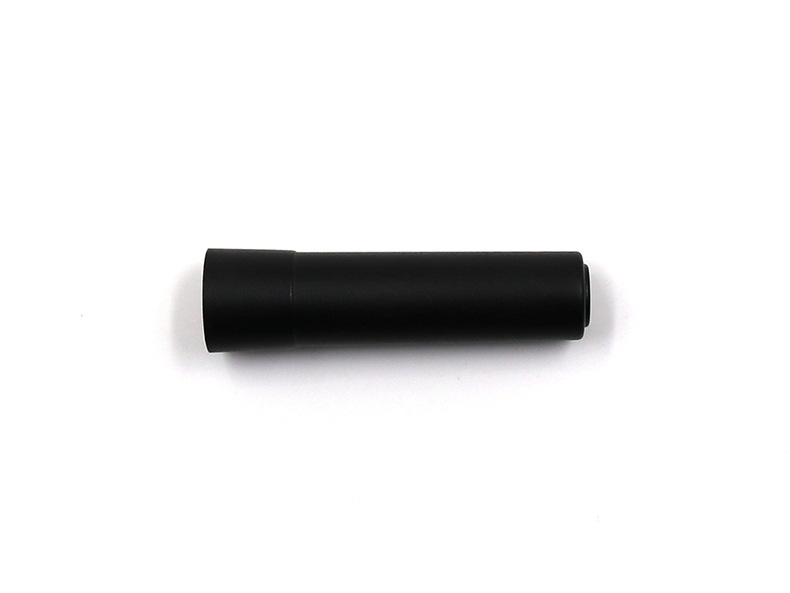

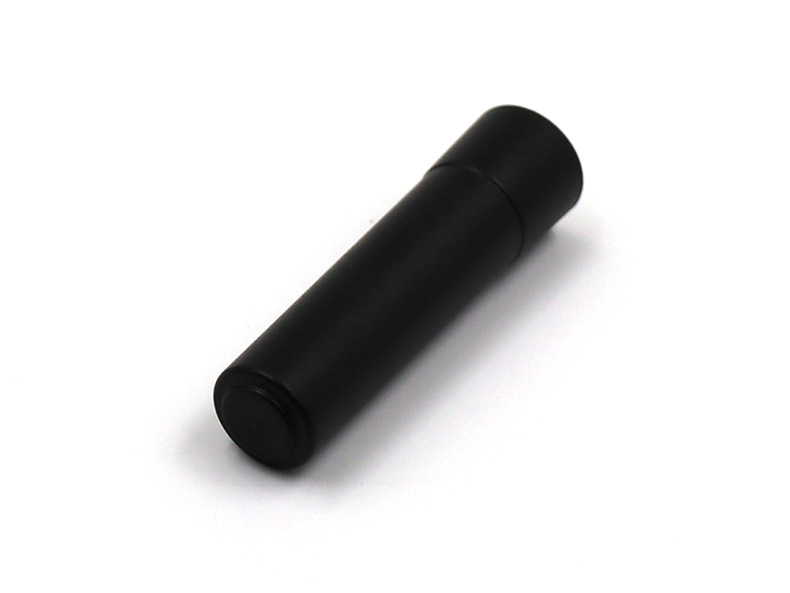

GLONASS北斗GPS四臂圆柱无人机差分3星单频GNSS螺旋天线 BT-6517

BT-6517 是专门针对GPS L1  北斗B1GLONASS G1设计的三星单频螺旋天线,该天线采用螺旋全向设计方案,保证天线在不用方向都能收到信号。内置低噪声放大模块,采用滤波器滤除干扰信号,保证在恶劣电磁环境下正常工作。此天线广泛应用于手持、终端机等导航领域。

天线特性

频率范围(Frequency Range

GPS L1

BEIDOU B1

GLONASS G1

1550MHz~1615MHz

输入阻抗(Impedance

50Ohm

极化方式Polarization

右旋圆极化RHCP

覆盖角度Coverage

360°

输出驻波VSWR

≤2.0:1

天线单元增益(Gain of Antenna

2dBi

低噪声放大器指标

低噪放增益LNA Gain

18dB3.3V

噪声系数(Noise Figure

≤1.5dB

输出驻波VSWR

≤2.0

输入驻波(VSWR

≤1.5

增益平坦度Gain Flatness

±1dB

输出P1dB压缩点(Pout at 1dB Gain

Compression Point

≥0dBm

工作电压Drain Voltage

3~3.3VDC

工作电流Current Consumption

6±2mA3V

结构特性

体积Dimension

Ф18mm*65.2mm

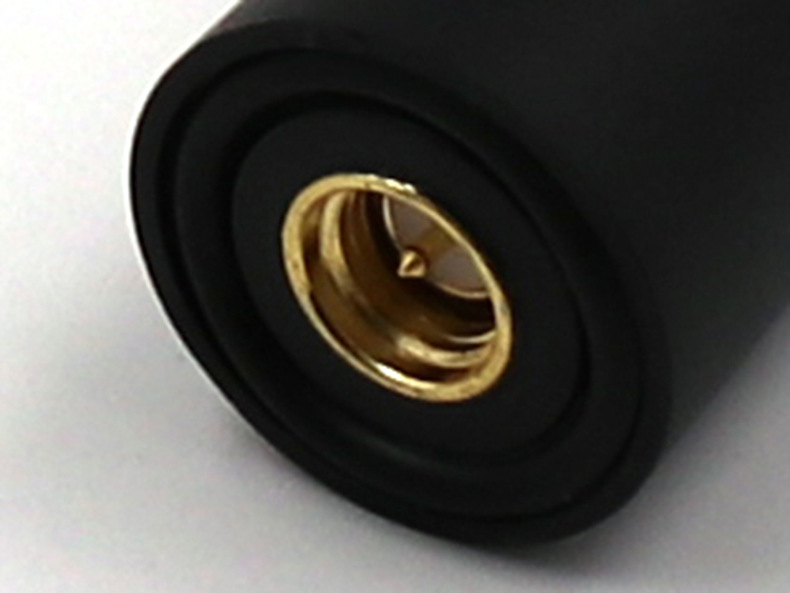

接头(Connector

SMA-J

重量(Weight

12g

工作环境

工作温度(Operating Temp.

-40℃~+85

存储温度Storage Temp.

-40℃~+85

防水等级(Waterproof grade)

IP67
