产品描述

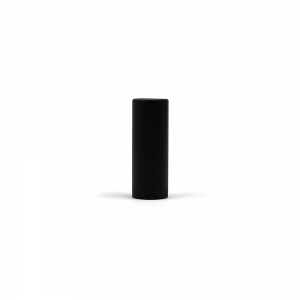

BT-103 GNSS天线，是一款多星单频有源螺旋天线，采用多臂螺旋技术设计，支持北斗二代、GPS、GLONASS和GALILEO系统的L1频段卫星导航信号接收，满足目前多系统兼容和高精度测量的需求，可广泛应用于便携式设备、无人机、导航调度等高精度导航定位场合。接受用户定制。
产品应用
适用于对体积和重量有要求的场合，比如无人机、微型RTK、亚米级手持机/平板等便携式设备。接受用户定制。
技术特点
天线采用多臂螺旋技术，保证了右旋圆极化和相位中心性能，降低测量误差的影响；
天线单元采增益高、方向图波束宽，对低仰角卫星信号接收效果好，确保在一些遮挡较严重的场合仍能正常收星；
精巧的低噪声、高增益放大和出色的带外抑制；

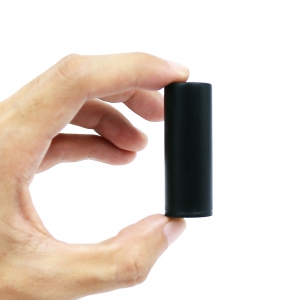

体积小，重量轻，便于携带安装。
主要技术指标（典型）
项目 | 技术参数 |
工作频段及支持的卫星信号 | GPS L1 GLONASS G1 BEIDOU B1 GALILEO E1 |
极化方式 | 右旋圆极化 |
天线轴比 | ≤1.5dB |
水平面覆盖角度 | 360° |
最高增益 | ≥3.5dBi |
低噪放增益 | 35±2dB |
噪声系数 | ≤0.8 dB |
输出驻波比 | ≤2.0:1 |
带内平坦度 | ±2dB |
工作电压 | 3.0V - 18.0V |
工作电流 | ≤30mA |
工作温度 | －40℃～＋80℃ |
储存温度 | －45℃～＋85℃ |
湿度 | 95%不冷凝 |
防护等级 | IP67 |

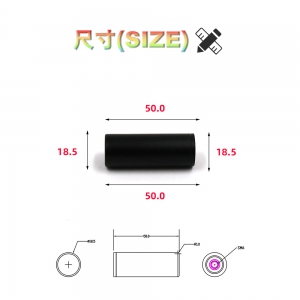

天线尺寸 | Ф18.5mm*50.0mm |

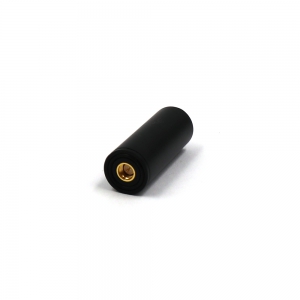

输出接口 | SMA-J |
重量 | ≤11g |
