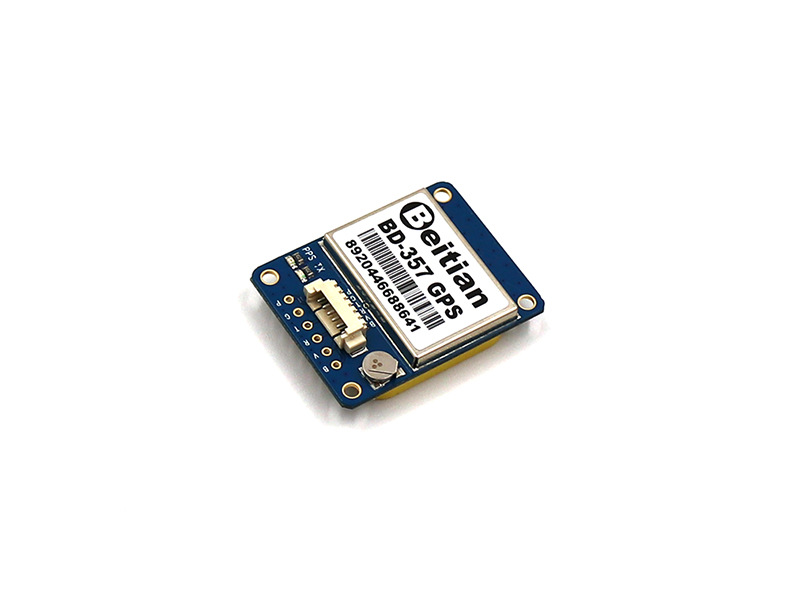

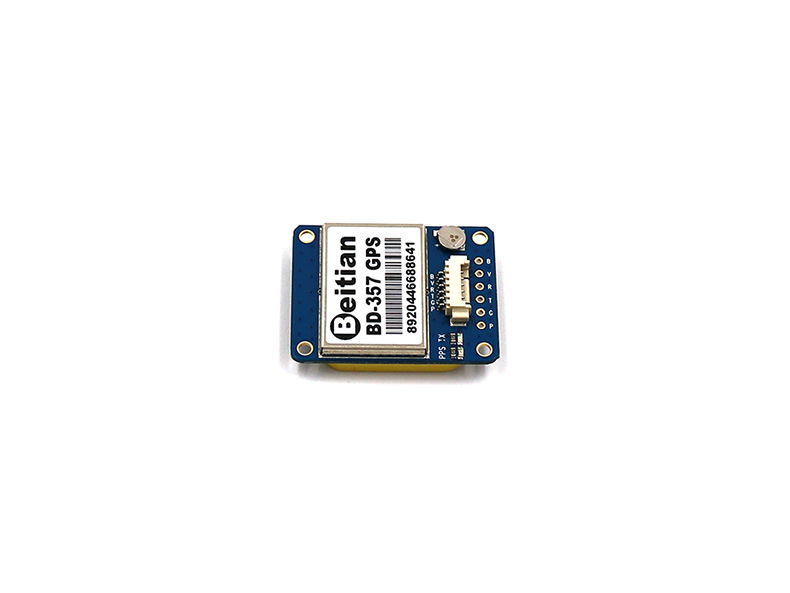

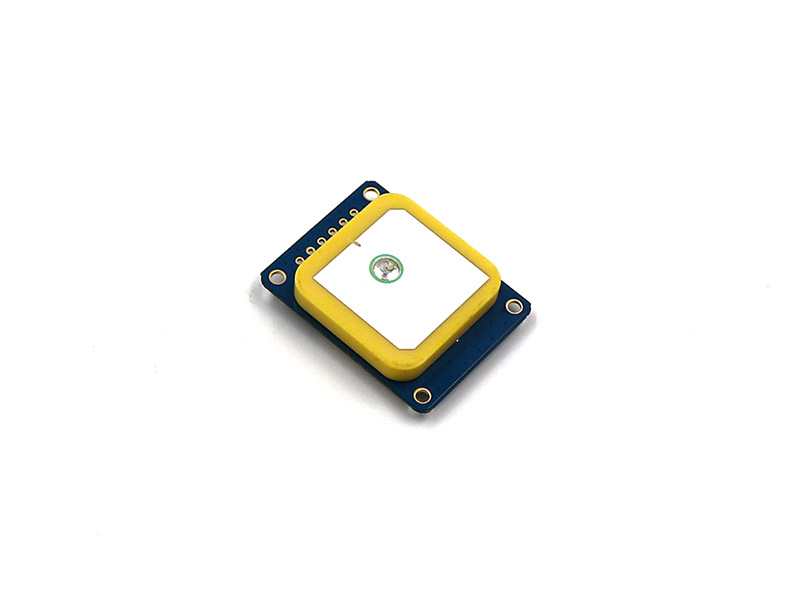

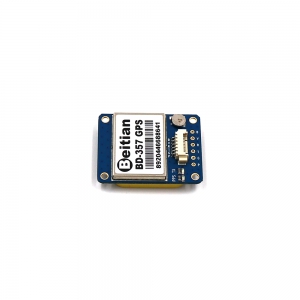

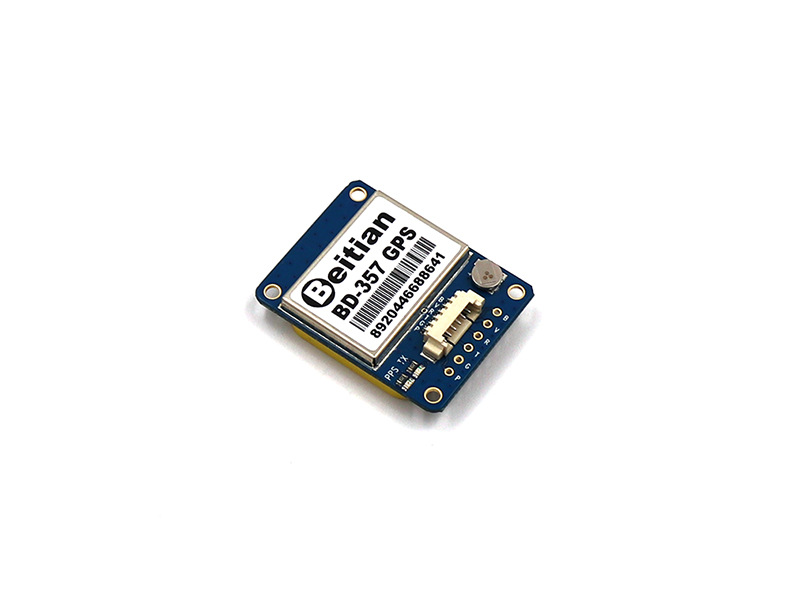

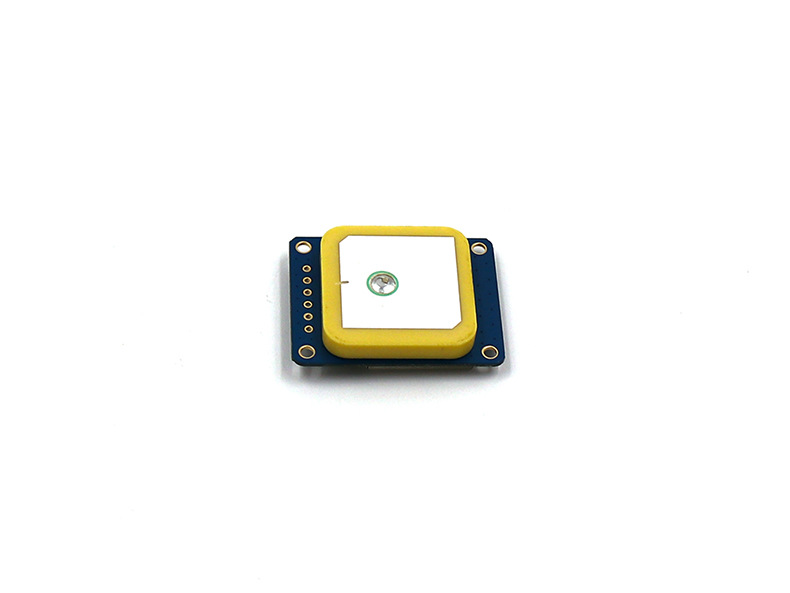

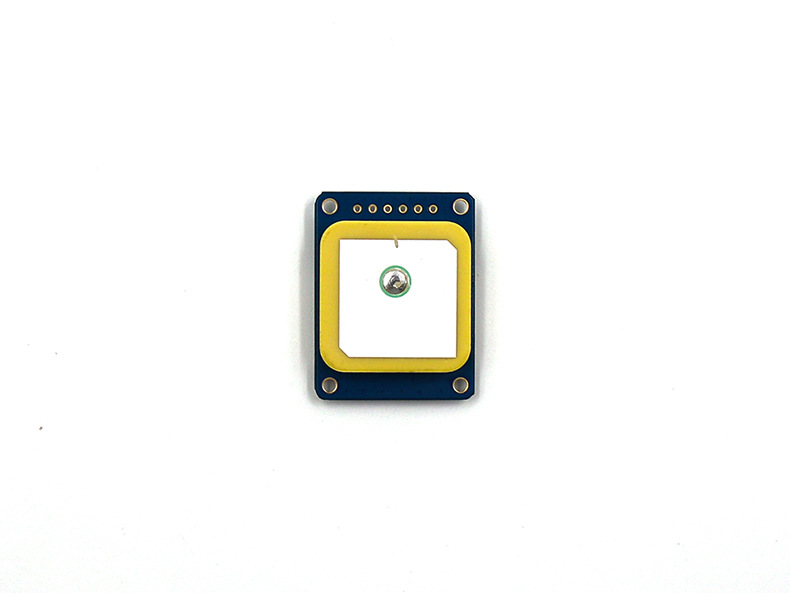

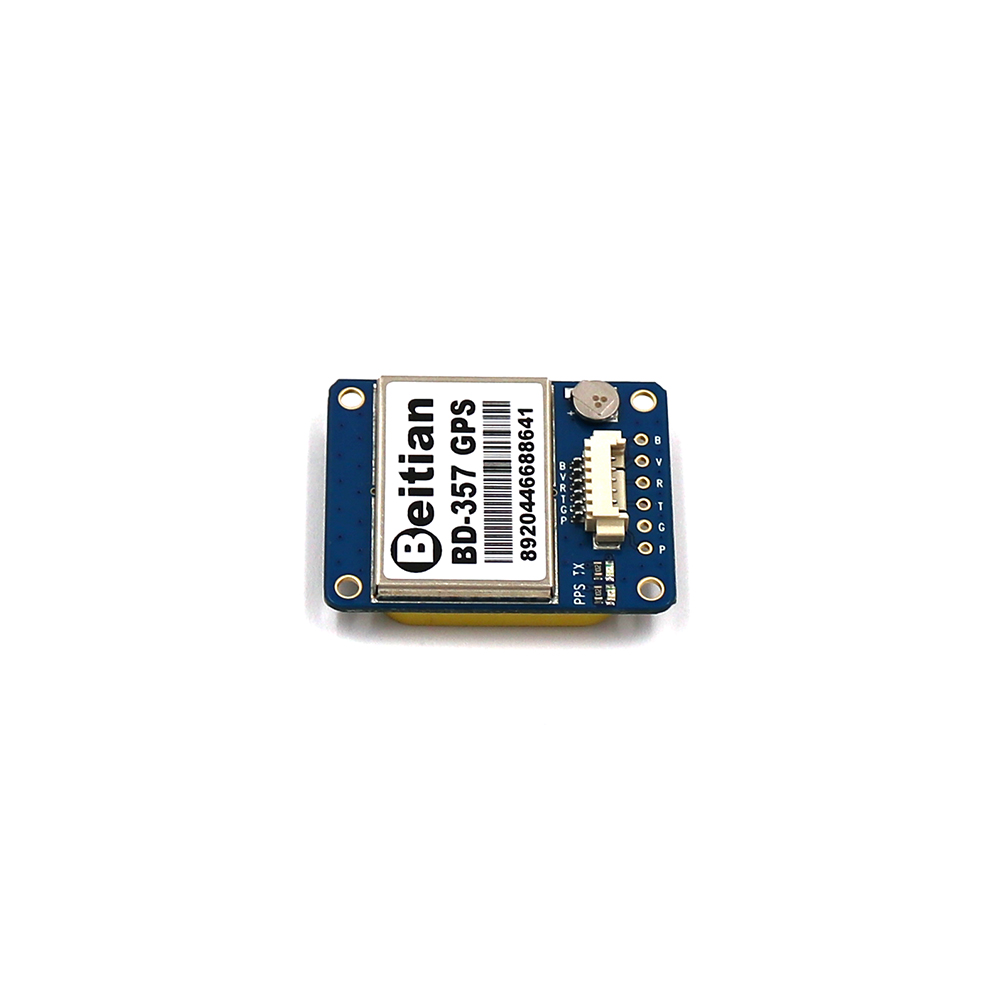

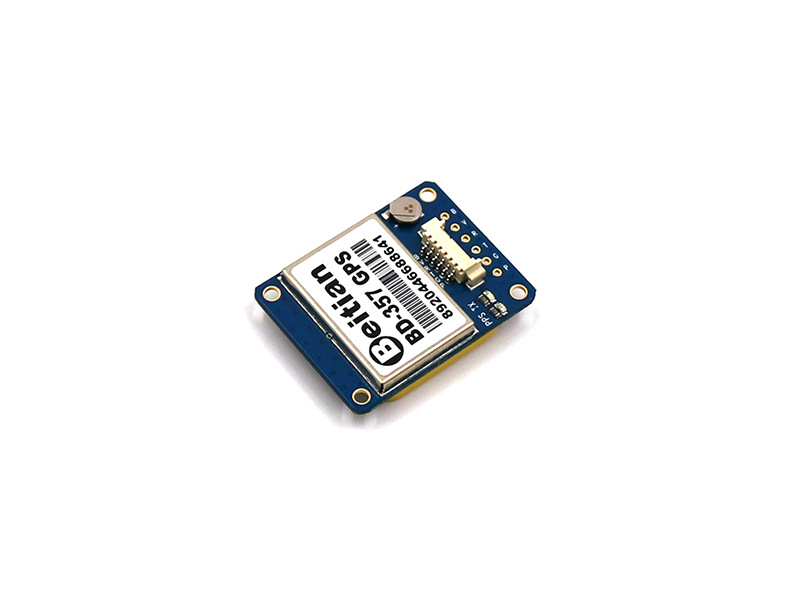

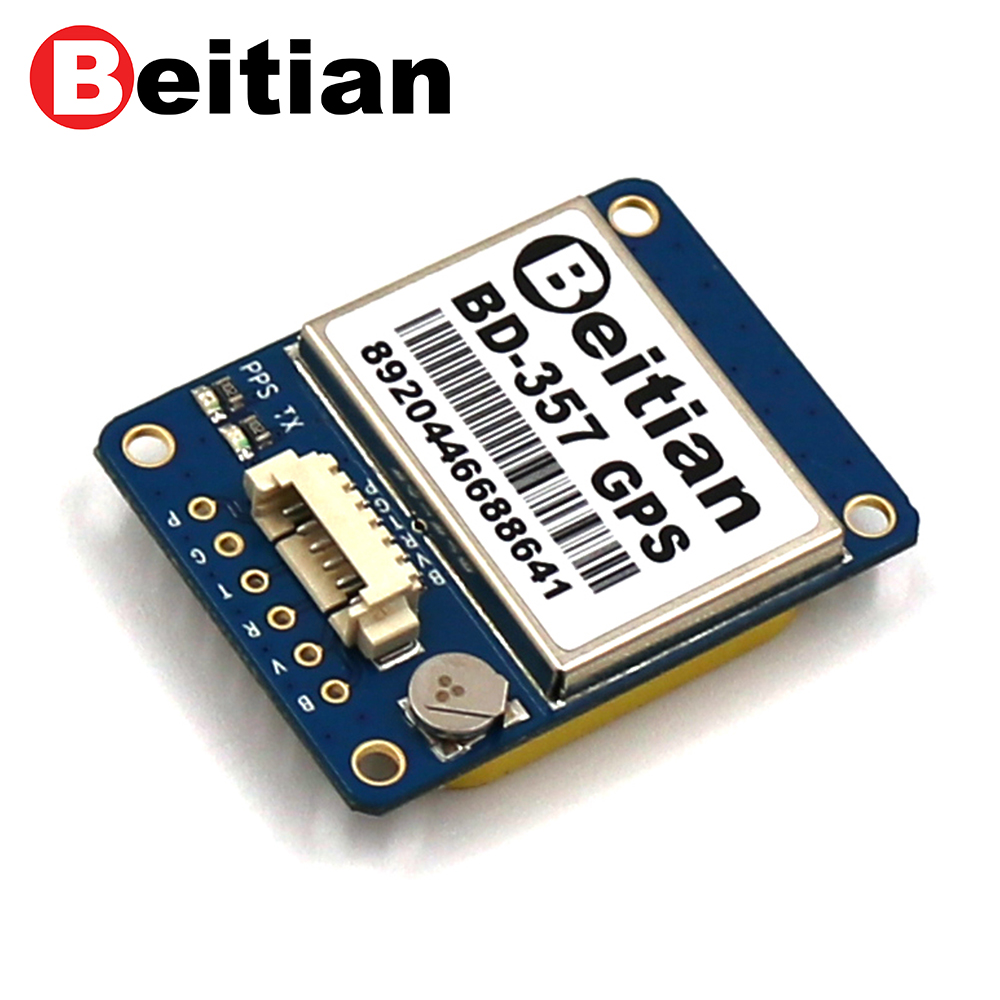

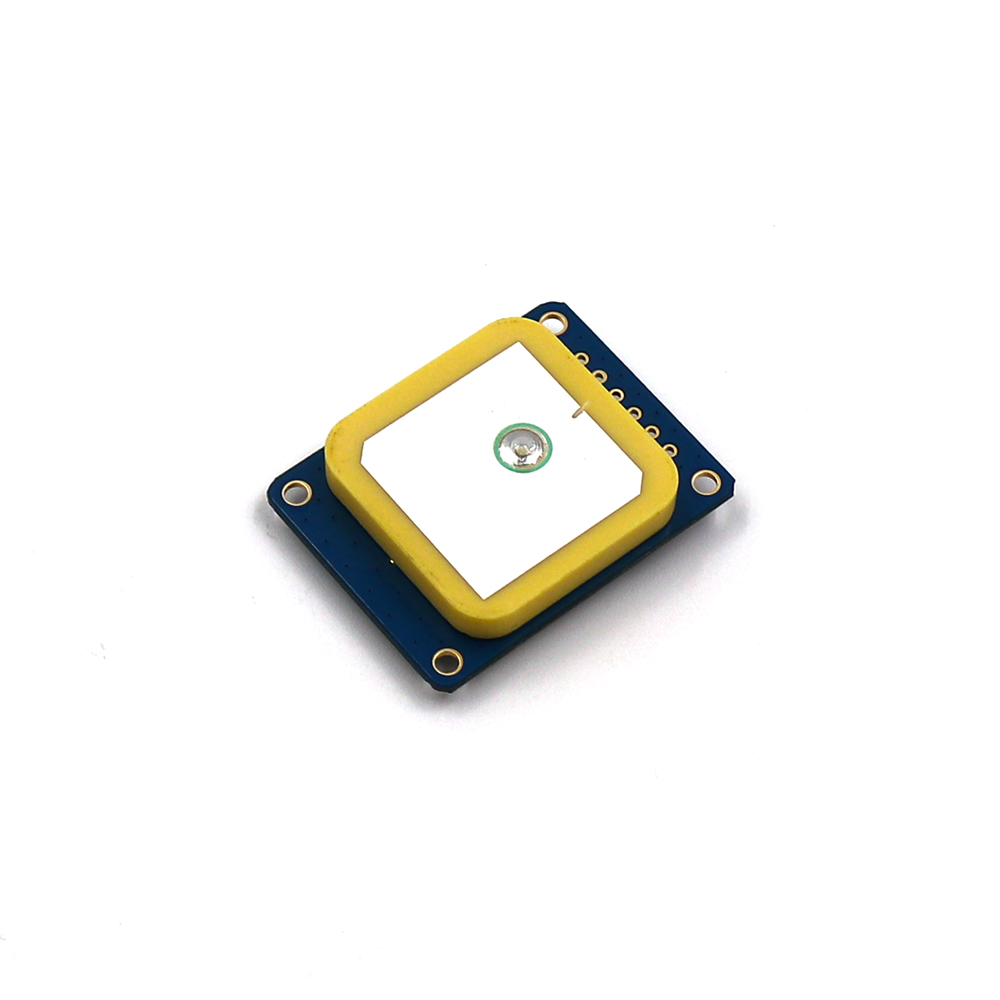

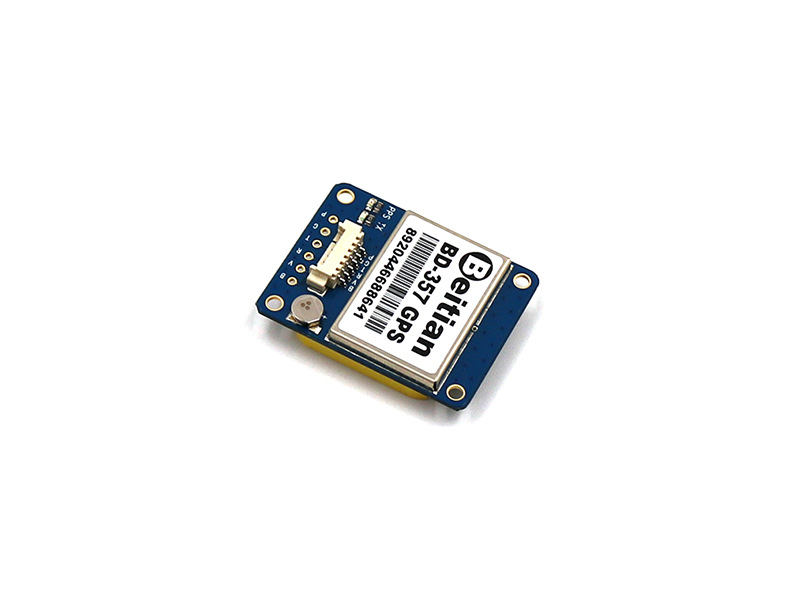

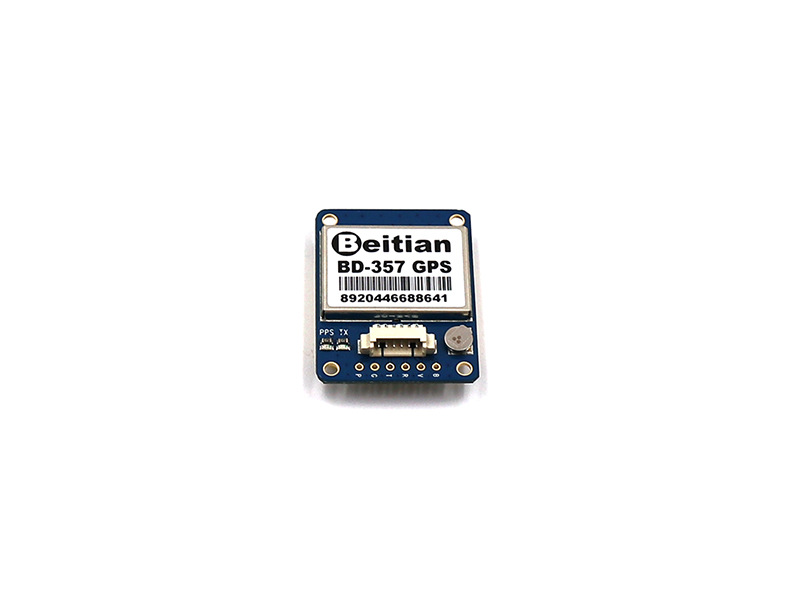

北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357

北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357
北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357
北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357
北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357
北天北斗GNSS+天线一体模块 TTL电平 8030芯片 GPS模块 BD-357

  • 品牌:Beitian
  • 最小起订:1
  • 供货总量:341231
  • 发货期限:3 天内发货
  • 有效期至:长期有效
  • 更新时间:2022-03-23 17:48
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

了解具体请直接联系李工,手机:13902445319.期待您的来电!

默认出货:GPS+北斗双模定位,内置FLASH,5V供电,TTL电平输出,9600,1HZ输出,NMEA-0183协议输出。

说明:该模块可以设置成GPS+GLONASS双模,也可以设置成GPS+北斗双模。出货前提前说明,否则按照默认GPS+北斗双模出货。

注明:该一体模块,内部带FLASH,可以保存配置。可以更改波特率,频率,协议。对于需要更改配置的客户,请提前把输出要求告诉我们,我们按照要求进行更改配置,配置好后再发货。

本店可选出货配置:

1.BD-357:  GPS+北斗双模定位,内置FLASH,5V供电,TTL电平输出,9600,1HZ输出,NMEA-0183协议输出。

2.BD-357B:   GPS+北斗双模定位,内置FLASH,5V供电,RS232电平输出,9600,1HZ输出,NMEA-0183协议输出。













GPS+北斗双模模式输出信息实例:

未定位输出

$GNRMC,,V,,,,,,,,,,N,V*37
$GNVTG,,,,,,,,,N*2E
$GNGGA,,,,,,0,00,99.99,,,,,,*56
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99,1*33
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99,4*36
$GPGSV,1,1,00,0*65
$GBGSV,1,1,00,0*77
$GNGLL,,,,,,V,N*7A

定位之后的输出

$GNRMC,020218.00,A,2240.85190,N,11402.70667,E,0.006,,150618,,,A,V*17
$GNVTG,,T,,M,0.006,N,0.011,K,A*3B
$GNGGA,020218.00,2240.85190,N,11402.70667,E,1,12,0.64,73.4,M,-2.5,M,,*67
$GNGSA,A,3,08,27,23,09,16,11,18,26,07,31,,,1.18,0.64,0.99,1*01
$GNGSA,A,3,06,13,03,07,01,10,02,08,09,,,,1.18,0.64,0.99,4*0D
$GPGSV,4,1,14,04,03,070,,07,14,319,44,08,74,240,49,09,37,289,49,0*6F
$GPGSV,4,2,14,11,25,193,44,16,32,040,44,18,22,170,44,21,01,042,,0*63
$GPGSV,4,3,14,23,50,240,47,26,15,064,35,27,63,028,50,31,09,124,44,0*61
$GPGSV,4,4,14,42,46,123,41,50,46,123,41,0*63
$GBGSV,4,1,15,01,52,126,43,02,46,234,38,03,64,189,43,04,33,110,41,0*7B
$GBGSV,4,2,15,06,26,190,39,07,56,019,43,08,46,159,42,09,39,217,40,0*7C
$GBGSV,4,3,15,10,48,330,42,13,30,182,42,16,51,320,41,17,,,28,0*48
$GBGSV,4,4,15,18,51,342,45,27,32,206,43,28,36,042,44,0*44
$GNGLL,2240.85190,N,11402.70667,E,020218.00,A,A*79

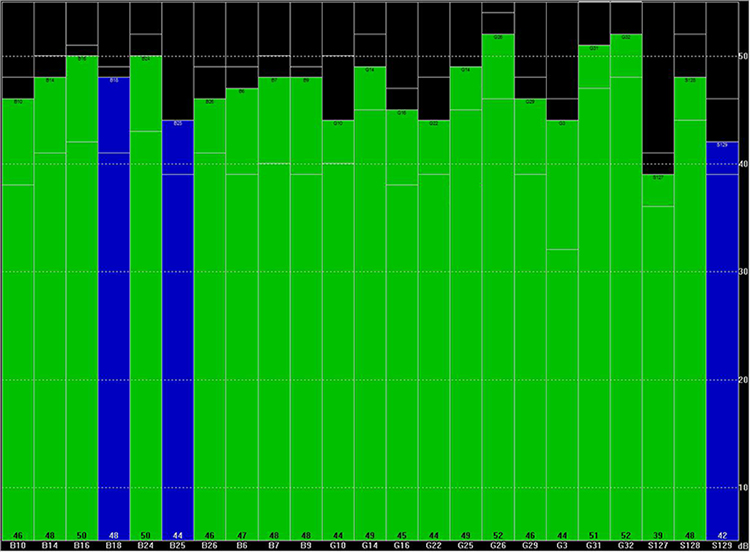

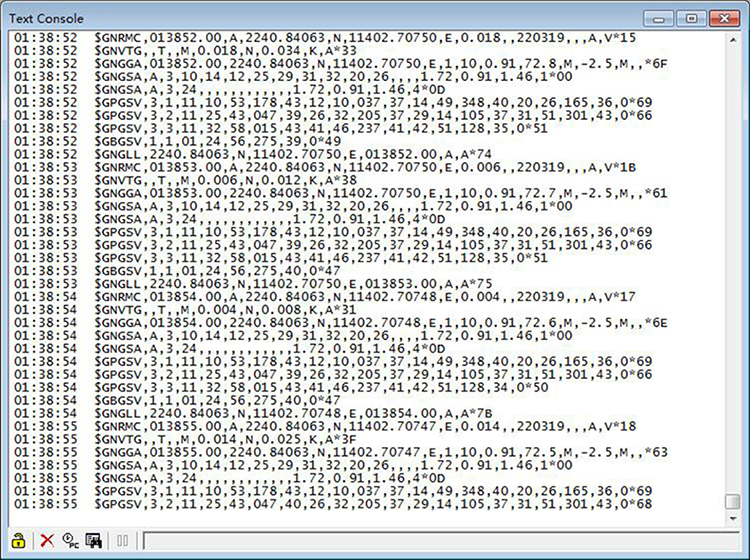

GPS数据输出和信号测试

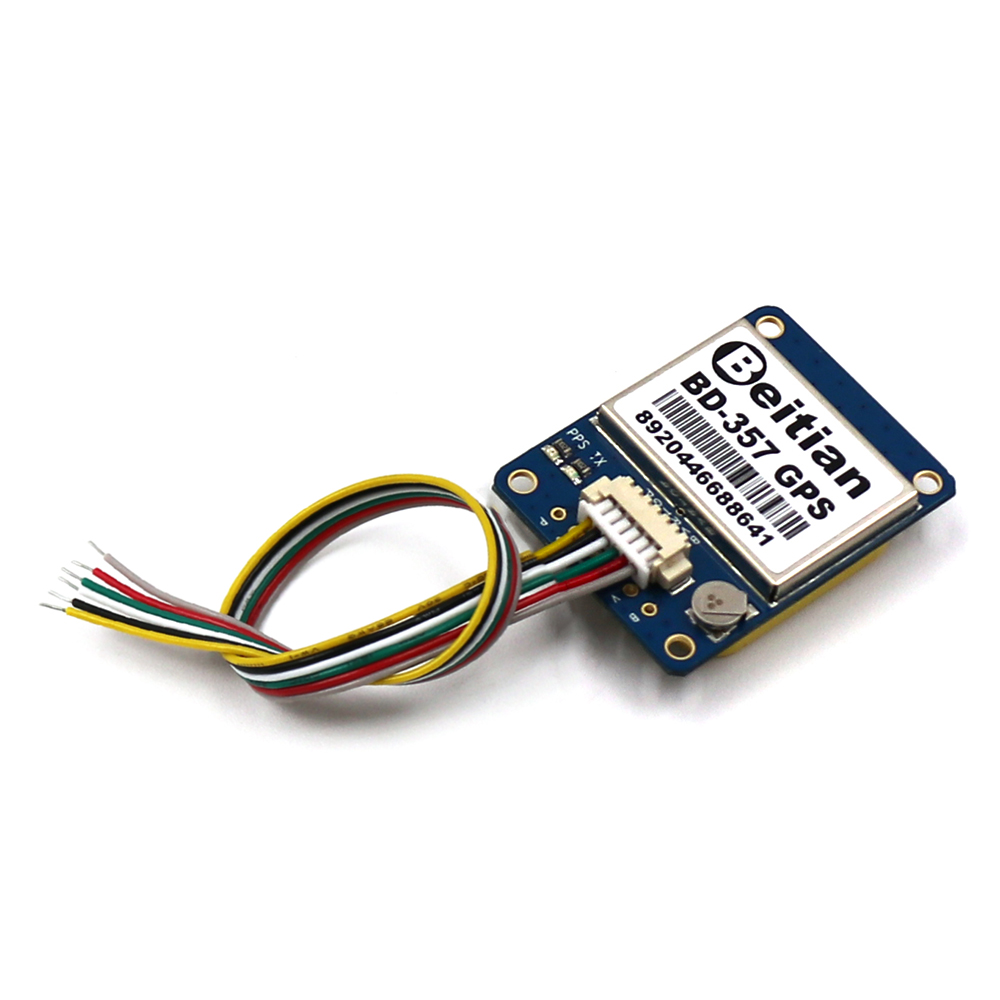

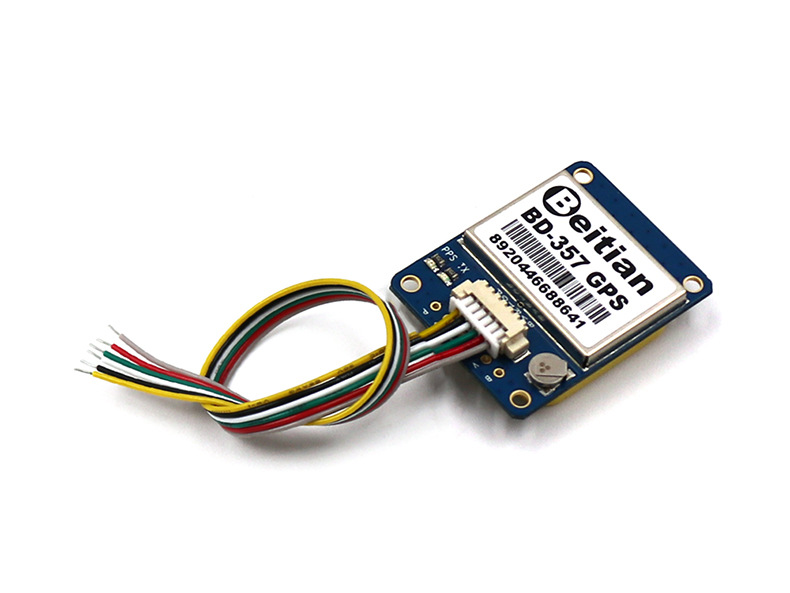

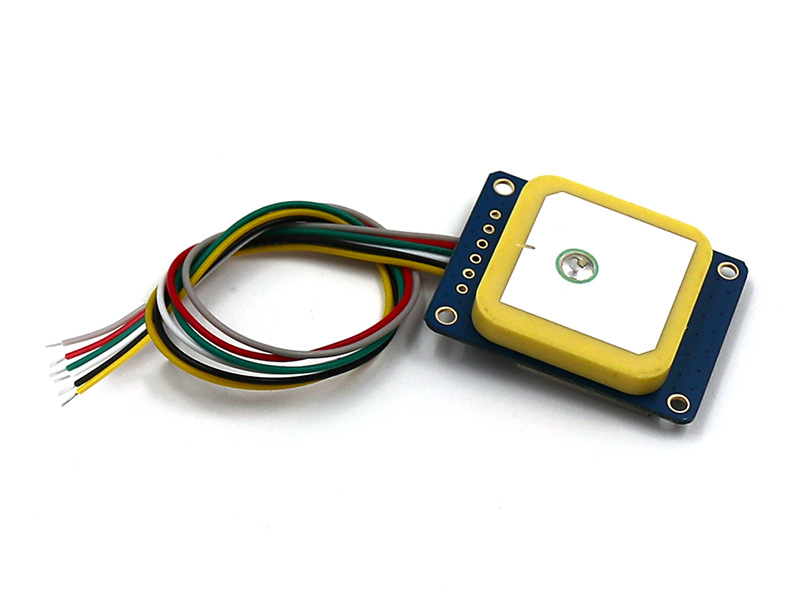

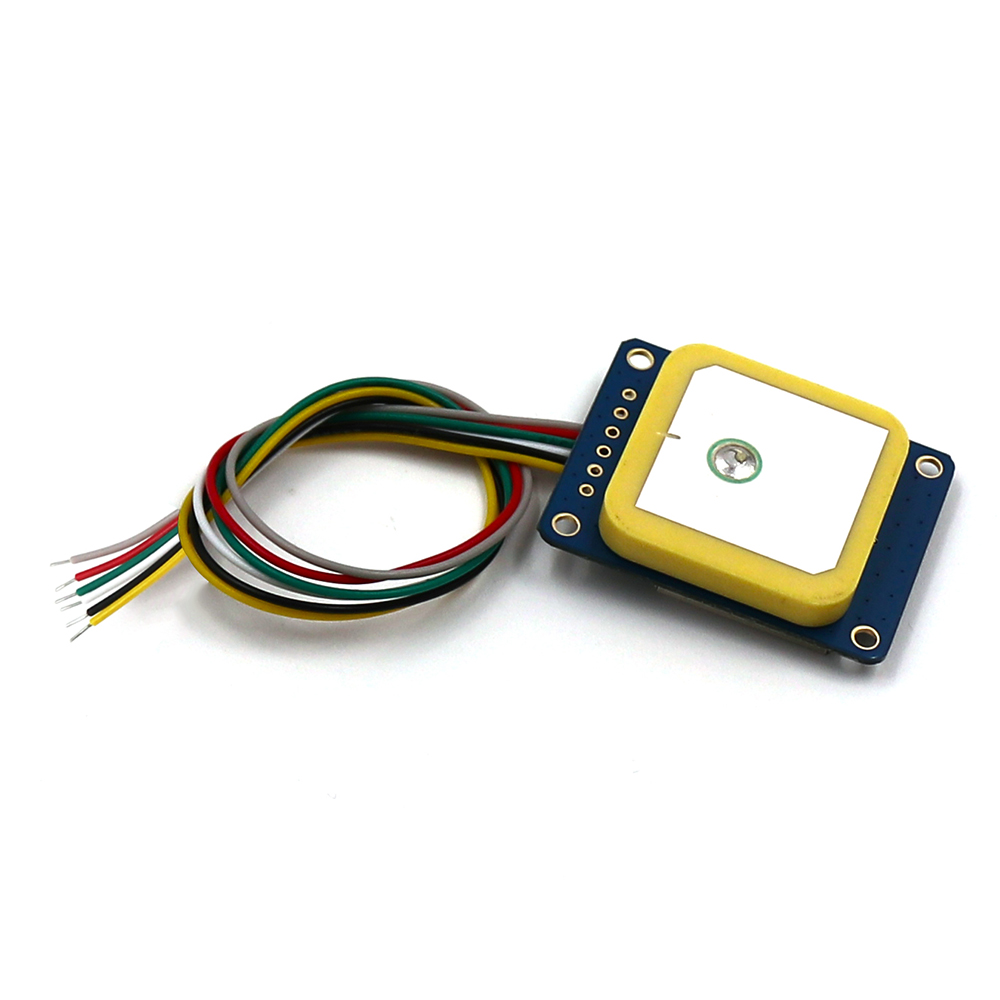

购买模块,免费配送一根6pin,1.25间距,单头,15cm的线,如图:


了解具体请直接联系李工,手机:13902445319.期待您的来电!
