北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q

北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q
北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q
北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q
北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q
北天BeitianGPS模块APM无人机NEO-M8N飞控QMC5883罗盘地磁BN-880Q

  • 品牌:Beitian
  • 最小起订:1 块
  • 供货总量:435132 块
  • 发货期限:3 天内发货
  • 有效期至:长期有效
  • 更新时间:2022-03-02 14:11
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

默认出货:GPS+GLONASS双模,5V供电,内置FLASH,TTL电平输出,9600,1HZ输出,NMEA-0183协议输出,带QMC5883L罗盘。

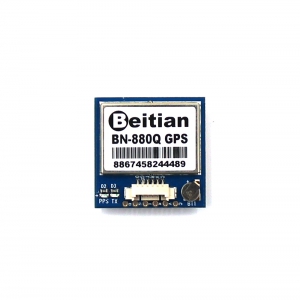

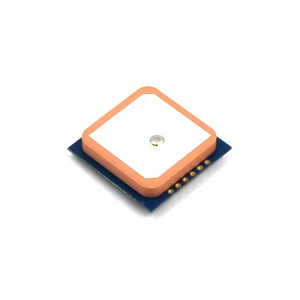

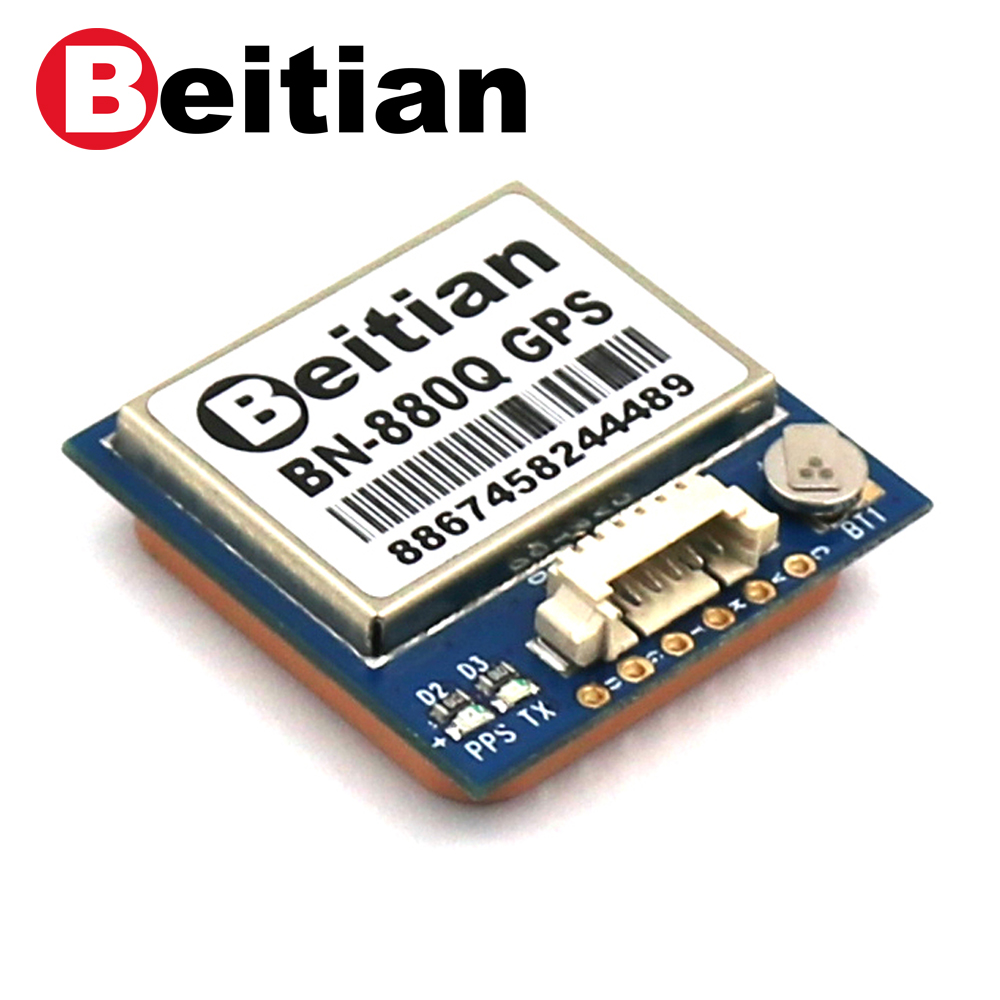

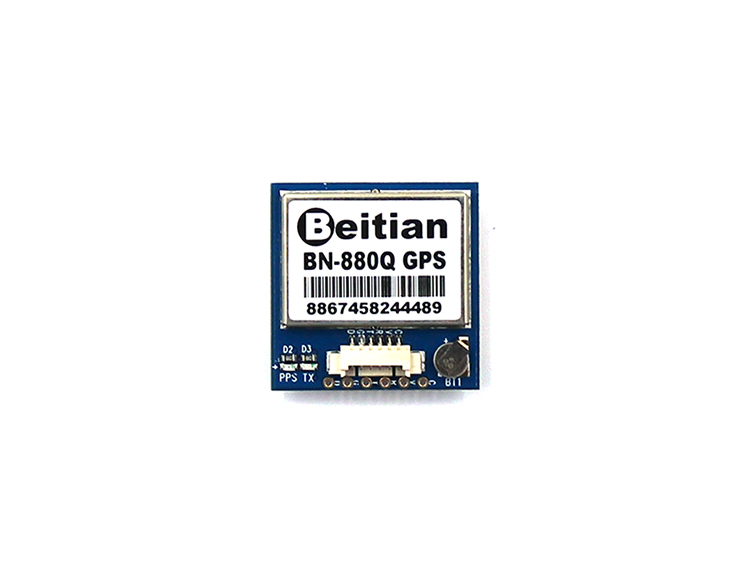

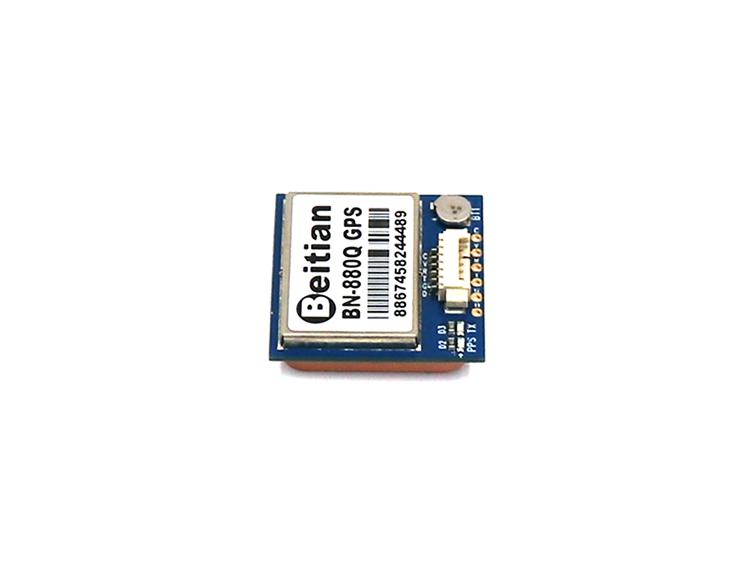

BN-880Q GPS一体模块

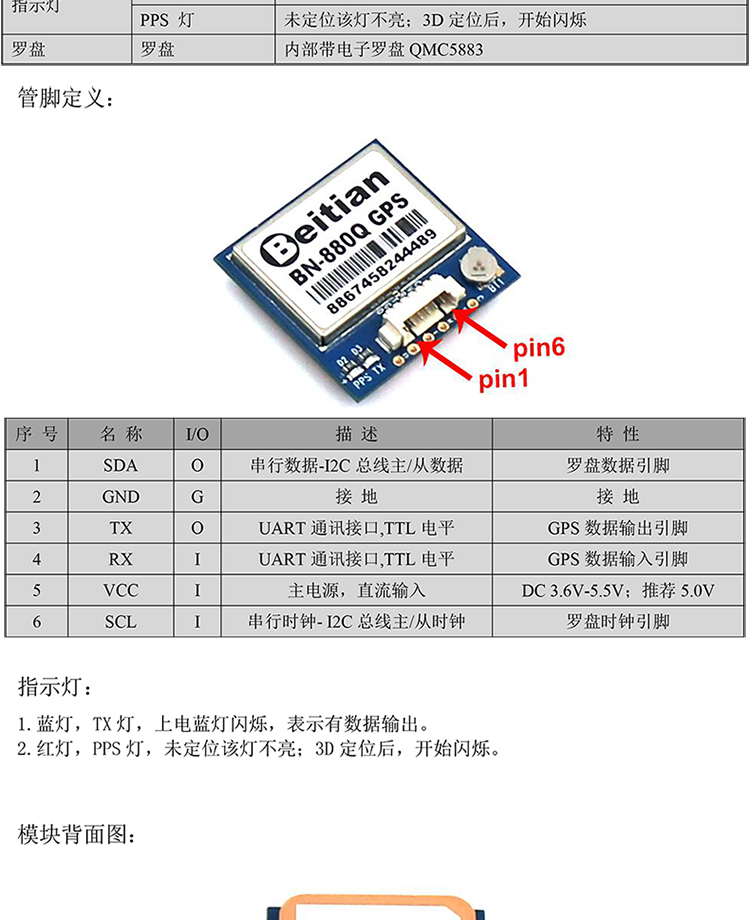

模块的引脚分别是:
1.SDA
2.GND,接地。
3.TX,模块的数据输出。

4.RX,模块的数据输入。
5.VCC,3.0V--5.5V。
6.SCL。

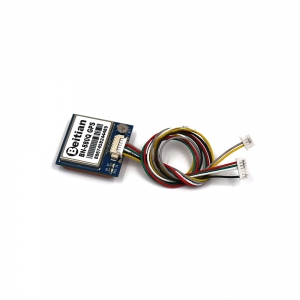

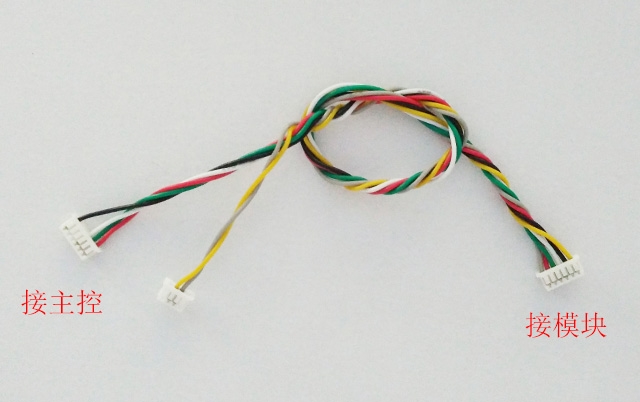

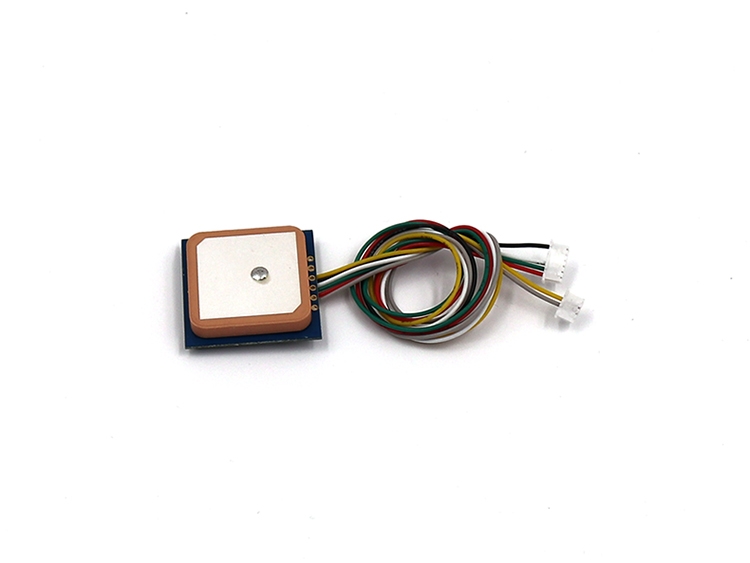

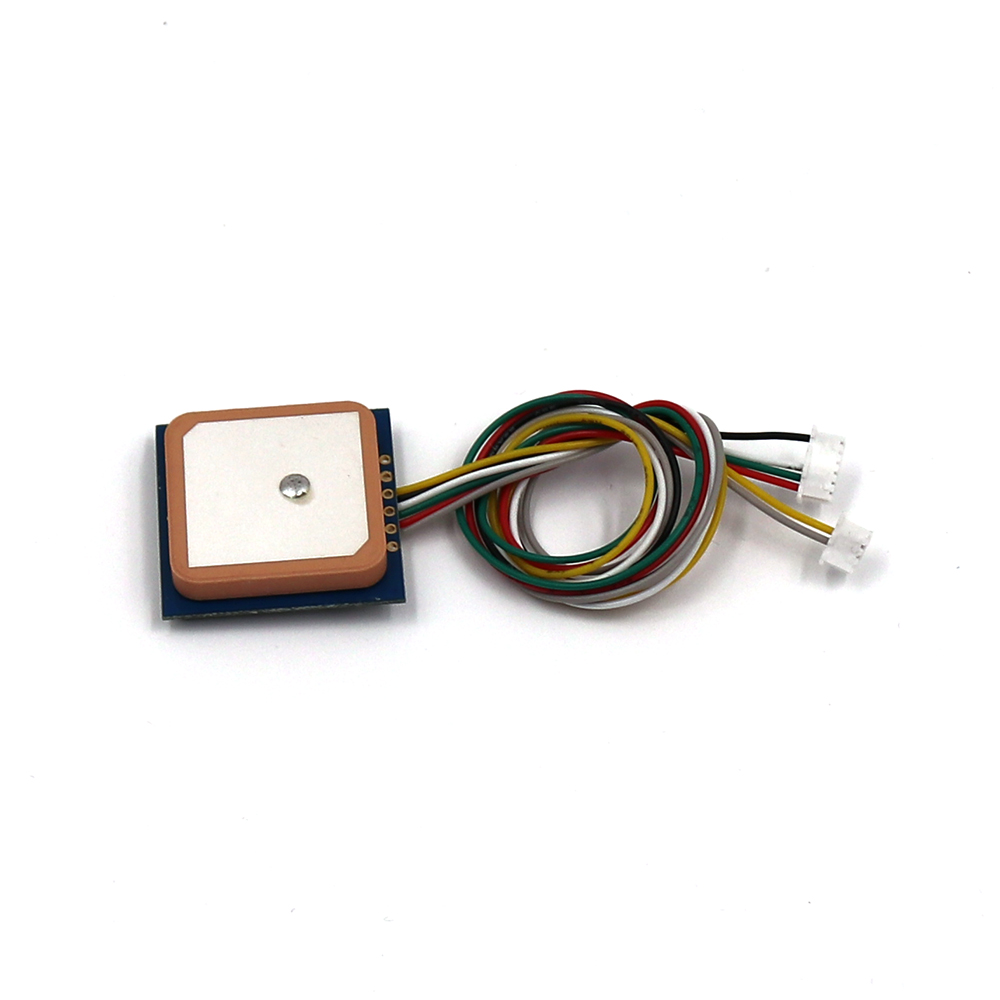

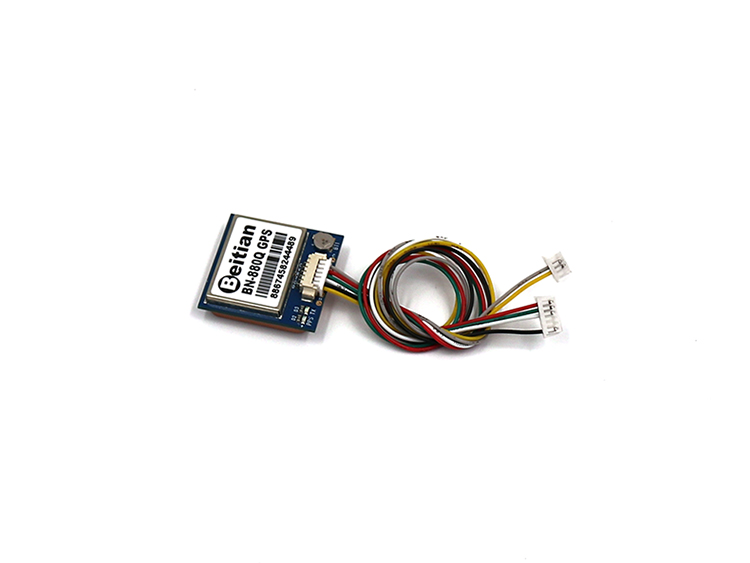

购买模块,免费配送一根6pin,1.25间距双头15cm的线,如图:

GPS+GLONASS双模模式数据输出:

$GNRMC,013300.00,A,2240.84105,N,11402.70763,E,0.007,,220319,,,D*69
$GNVTG,,T,,M,0.007,N,0.014,K,D*3A
$GNGGA,013300.00,2240.84105,N,11402.70763,E,2,12,0.59,70.5,M,-2.5,M,,0000*68
$GNGSA,A,3,10,12,14,20,25,31,32,26,29,40,41,22,1.09,0.59,0.91*1F
$GNGSA,A,3,74,70,73,80,69,,,,,,,,1.09,0.59,0.91*17
$GPGSV,4,1,16,01,00,300,,10,56,178,51,12,12,038,38,14,47,345,48*79
$GPGSV,4,2,16,16,00,207,,18,06,275,30,20,28,165,43,22,10,319,43*76
$GPGSV,4,3,16,25,46,050,47,26,29,205,44,29,13,108,45,31,50,296,52*7E
$GPGSV,4,4,16,32,56,010,52,40,20,257,40,41,46,237,48,42,46,123,42*77
$GLGSV,2,1,06,69,27,136,49,70,76,057,50,71,34,338,50,73,64,276,55*6B
$GLGSV,2,2,06,74,24,231,46,80,35,019,46*60
$GNGLL,2240.84105,N,11402.70763,E,013300.00,A,D*7C

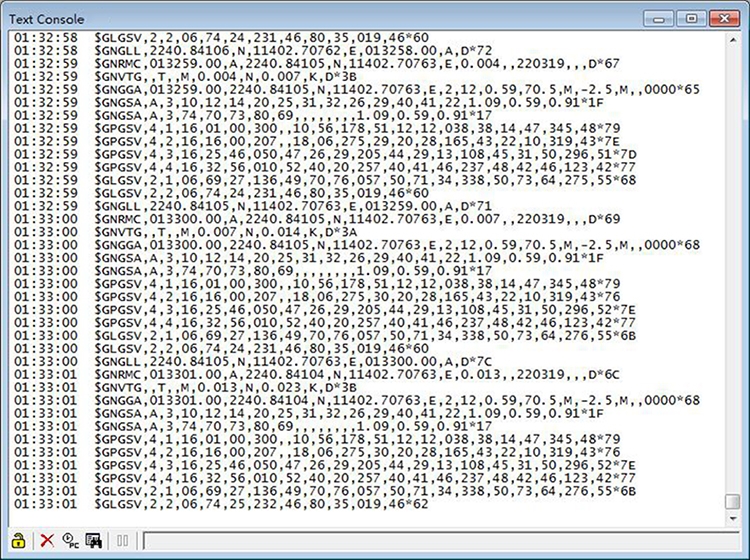

GPS+GLONASS双模模式数据输出和信号测试:
