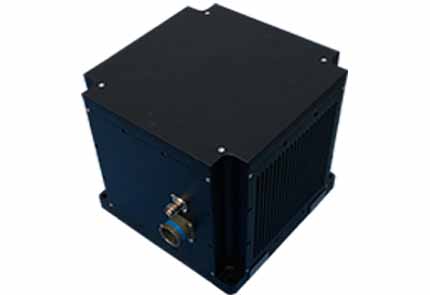

NV-INS600惯性导航系统是一款高性能的惯性测量设备,可用于导航、控制和动态测量。
NV-INS600采用高可靠性和稳定性的石英挠性加速度计和高精度环形光纤陀螺仪,并通过多项补偿保证测量精度。密封设计以及严格工艺保证产品在恶劣的环境下仍能精密地测量载体的角运动和线运动参数。
特点 |
应用 |
• 纯惯性位置精度3.5nm/h • 全程温度补偿 • 全密封可靠设计,保证在恶劣环境下可以正常工作 • 抗振动冲击和抗电磁干扰
|
• 航空 • 车辆导航 • 船载
|
性能指标
激活时间 |
6 min |
|
工作性能 |
纯惯性位置 |
3.5 nm/h,CEP |
纯惯性速度 |
2 m/s, 1 s |
|
纯惯性姿态角 |
0.05 deg, 1 s |
|
纯惯性航向角 |
0.1 deg, 1 s |
|
角速度精度 |
0.02 deg/h |
|
加速度精度 |
5×10-5 g |
|
测量范围 |
角速度 |
±400 deg/s |
加速度 |
±35 g(可定制) |
|
电气指标 |
电压 |
28 VDC |
功耗 |
≤20 W |
|
电源标准 |
MIL-STD-704A |
|
电气接口 |
RS422/RS485 |
|
使用环境 |
工作温度 |
-45°C ~ +71°C |
噪声 |
140dB |
|
振动 |
6 g @ 20~2000 Hz,sine |
|
冲击 |
30 g @40ms |
|
物理特性 |
尺寸(L*W*H) |
200 × 201 × 183 mm |
重量 |
≤10 kg |
