一、产品特长
1.模块化结构设计
2.简易外部操作即可完成电流设定
3.低温度漂移，输出稳定
4.输出电流纹波小
5.隔离耐压 DC4250V，绝缘安全可靠
6.宽温工作区间：-40℃ ~ 55℃
二、性能参数表
| 参数项目 | 技术规格 |
| 输入电压范围 | AC176~264V / AC198~242V 单相 |
| 输入浪涌电流 | ≤40A/25℃启动 |
| 电流设定精度 | ±0.1% |
| 恒流精度 | 额定输出电流 0.1%（25℃满载热平衡 8 小时内） |
| 纹波 | 额定输出电流 0.5% |
| 源效应 | ±0.2% |
| 温度系数 | 100ppm |
| 绝缘耐压 | 输入 / 输出 DC4250V输入 / 壳体 DC3000V输出 / 壳体 DC500V |
| 工作环境温度 | -40℃ ~ 55℃ |
| 存储环境温度 | -25℃ ~ 55℃ |
| 工作环境湿度 | 30~90% RH（无凝结） |
| 最大适用海拔 | 2000m |
| 冷却方式 | 300W 及以下：空气对流散热大于 300W：内置风扇强制风冷 |
三、产品型号完整列表
1. 开路电压 5V 系列
| 型号 | 输入电压 | 开路电压 | 输出电流 | 功率 | 外型尺寸 (L×W×H) | 壳体代码 |
| HL05-01D | AC198~242V | 5V | 1A | 5W | 130×105×70 | 01 |
| HL05-02D | AC198~242V | 5V | 2A | 10W | 130×105×70 | 01 |
| HL05-03D | AC198~242V | 5V | 3A | 15W | 130×105×70 | 01 |
| HL05-04D | AC198~242V | 5V | 4A | 20W | 130×105×70 | 01 |
| HL05-05D | AC198~242V | 5V | 5A | 25W | 180×120×64 | 02 |
| HL05-10D | AC176~264V | 5V | 10A | 50W | 180×120×64 | 02 |
| HL05-20D | AC176~264V | 5V | 20A | 100W | 180×120×64 | 02 |
| HL05-30D | AC176~264V | 5V | 30A | 150W | 180×120×64 | 02 |
| HL05-50D | AC176~264V | 5V | 50A | 250W | 180×120×64 | 02 |
| HL05-100D | AC176~264V | 5V | 100A | 500W | 240×150×80（风冷） | 03 |
2. 开路电压 12V 系列
| 型号 | 输入电压 | 开路电压 | 输出电流 | 功率 | 外型尺寸 (L×W×H) | 壳体代码 |
| HL05-01D | AC198~242V | 12V | 1A | 12W | 130×105×70 | 01 |
| HL05-02D | AC198~242V | 12V | 2A | 24W | 180×120×64 | 02 |
| HL05-03D | AC198~242V | 12V | 3A | 36W | 180×120×64 | 02 |
| HL05-04D | AC198~242V | 12V | 4A | 48W | 180×120×64 | 02 |
| HL05-05D | AC176~264V | 12V | 5A | 60W | 180×120×64 | 02 |
| HL05-10D | AC176~264V | 12V | 10A | 120W | 180×120×64 | 02 |
| HL05-20D | AC176~264V | 12V | 20A | 240W | 180×120×64 | 02 |
| HL05-30D | AC176~264V | 12V | 30A | 360W | 240×150×80（风冷） | 03 |
| HL05-50D | AC176~264V | 12V | 50A | 600W | 240×150×80（风冷） | 03 |
| HL05-100D | AC176~264V | 12V | 100A | 1200W | 300×186×90（风冷） | 03 |
3. 开路电压 24V 系列
| 型号 | 输入电压 | 开路电压 | 输出电流 | 功率 | 外型尺寸 (L×W×H) | 壳体代码 |
| HL05-01D | AC198~242V | 24V | 1A | 24W | 180×120×64 | 02 |
| HL05-02D | AC176~264V | 24V | 2A | 48W | 180×120×64 | 02 |
| HL05-03D | AC176~264V | 24V | 3A | 72W | 180×120×64 | 02 |
| HL05-04D | AC176~264V | 24V | 4A | 96W | 180×120×64 | 02 |
| HL05-05D | AC176~264V | 24V | 5A | 120W | 180×120×64 | 02 |
| HL05-10D | AC176~264V | 24V | 10A | 240W | 180×120×64 | 02 |
| HL05-20D | AC176~264V | 24V | 20A | 480W | 240×150×80（风冷） | 03 |
| HL05-30D | AC176~264V | 24V | 30A | 720W | 300×186×90（风冷） | 03 |
| HL05-50D | AC176~264V | 24V | 50A | 1200W | 300×186×90（风冷） | 03 |

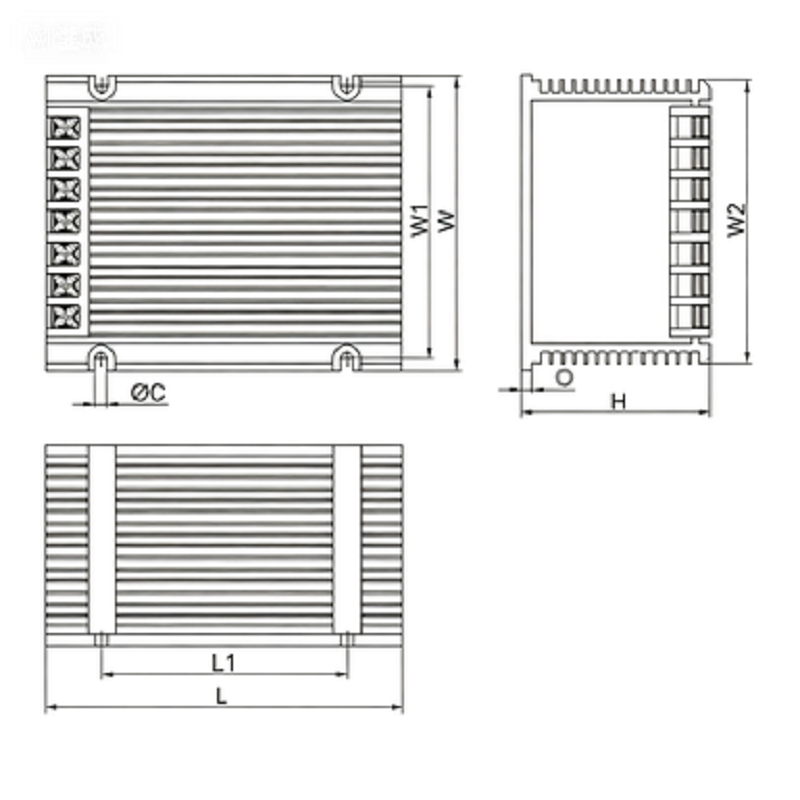

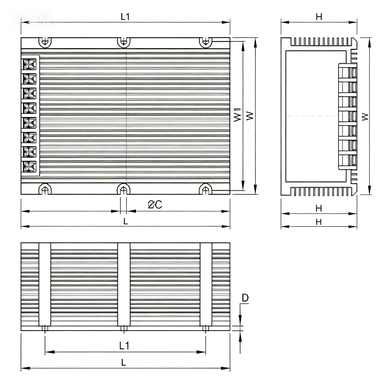

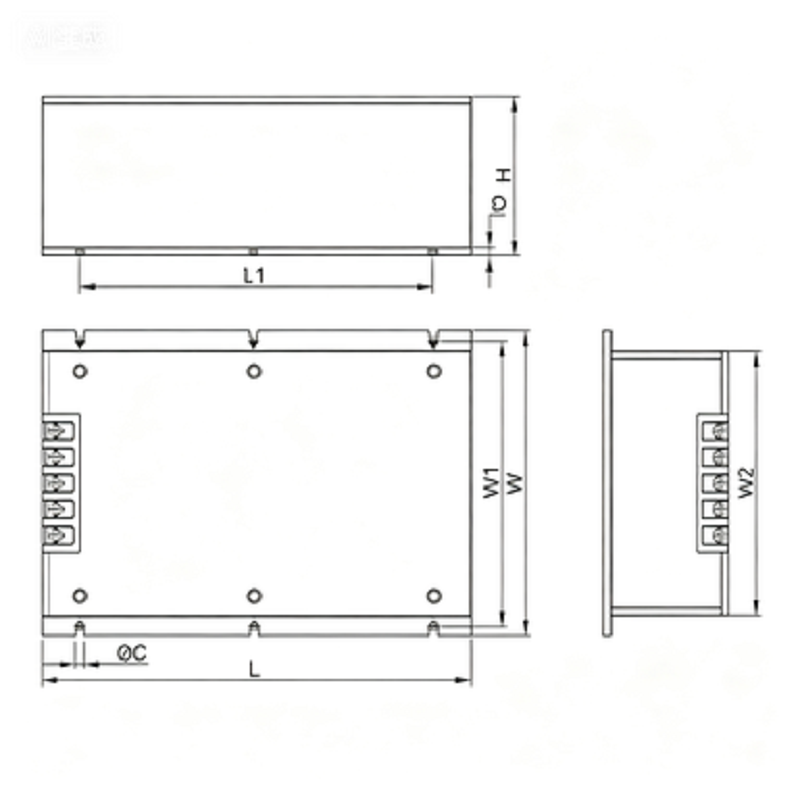

四、壳体安装尺寸对照表
| 整机尺寸 L×W×H | 安装孔位 L1×W1 | 安装孔径 ΦC | 安装边距 W2 | 安装厚度 D |
| 130×105×70 | 90×97 | 4×4.5 | 100 | 4 |
| 180×120×64 | 140×114 | 6×4.5 | 120 | 4 |
| 240×150×80 | 200×140 | 6×4.5 | 130 | 4 |
| 300×186×90 | 240×171 | 6×6.5 | 156 | 5 |
宇拓航电（上海）科技有限公司隶属天津宇拓电源有限公司，是国家高新技术企业、天津市专精特新企业，拥有十余年无人机供配电研发经验。可根据客户需求提供参数定制服务。
联系人：张女士 13817513691（微信同号）
