一、产品特长
1.由 DXM、DDM、DGM 系列板载模块组装而成，方案成熟可靠
2.支持单路、双路、多路输出自由配置
3.可在恶劣环境稳定工作
4.六面全金属外壳，防护与散热性能优异
5.内置输入、输出滤波电路，降低输出纹波噪声
6.支持功能、外形尺寸特殊定制
二、性能参数表
| 参数项目 | 技术规格 |
| 输出电压设定精度 | ±1% |
| 源效应 | ±0.5% |
| 负载效应 | ±1%；输出≤5V 机型：±2% |
| 纹波噪声（20M 带宽） | ≤5V 输出：2%；≥12V 输出：1% |
| 温度系数 | ≤150ppm |
| 输出电压范围 | 各路输出均支持 DC1.8~28V 可调 |
| 过流保护 | 额定电流 110~300% 触发，故障消除自动恢复 |
| 转换效率 | 80 ~ 92% |
| 绝缘耐压 | Vin ≤72V 机型：输入 / 输出 DC1500V，输入 / 壳体 DC1000V，输出 / 壳体 DC500VVin>72V 机型：输入 / 输出 DC2250V，输入 / 壳体 DC2000V，输出 / 壳体 DC500V |
| 工作环境温度 | -40℃ ~ 55℃ |
| 工作环境湿度 | 20~95% RH（无凝露） |
| 最大适用海拔 | 2000m |
| 冷却方式 | 自然对流 / 强制风冷 / 传导散热可选 |
三、产品型号规格总表
| 型号 | 18~36V 输入 | 36~72V 输入 | 66~160V 输入 | 200~400V 输入 | 400~660V 输入 | 外型尺寸 (L×W×H,mm) | 最多输出路数 |
| DCM30 | √ | √ | × | × | × | 95×75×32 | ≤2 |
| DCM50 | √ | √ | × | × | × | 95×82×32 | ≤2 |
| DCM75 | √ | √ | √ | × | × | 130×82×32 | ≤2 |
| DCM100 | √ | √ | √ | × | × | 150×95×50 | ≤4 |
| DCM150 | √ | √ | √ | × | × | 170×95×50 | ≤4 |
| DCM300 | √ | √ | √ | × | × | 180×120×64 | ≤6 |
| DCM600 | √ | √ | √ | √ | × | 240×150×80（风冷） | ≤6 |
| DCM1000 | √ | √ | √ | √ | √ | 300×186×90（风冷） | ≤10 |
| DCM1500 | √ | √ | √ | √ | √ | 300×186×90（风冷） | ≤10 |
| DCM3000 | √ | √ | √ | √ | √ | 340×230×192（风冷） | ≤10 |

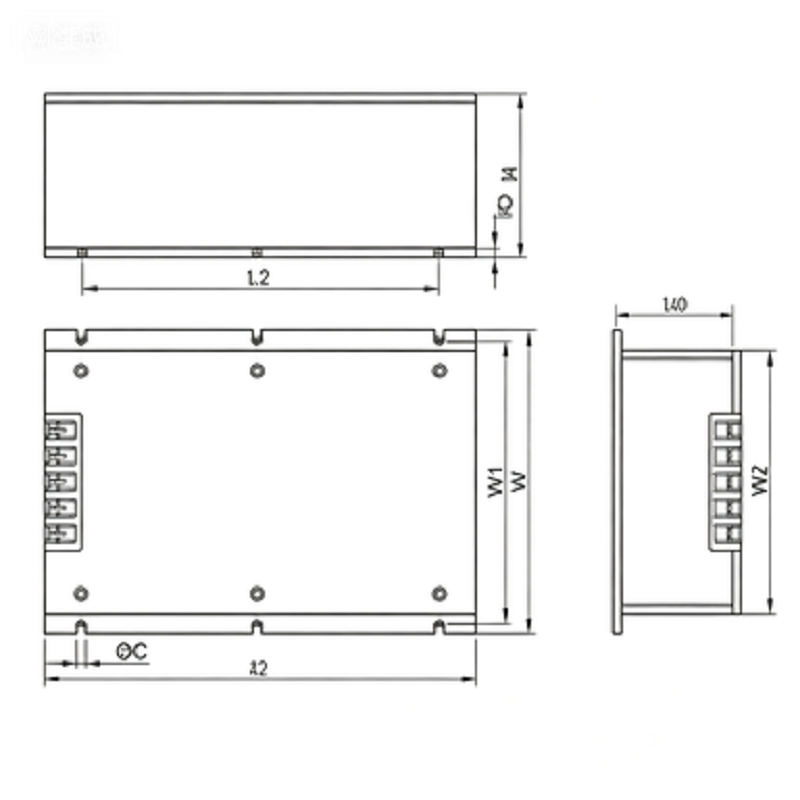

四、整机安装尺寸对照表（单位：mm）
| 整机尺寸 L×W×H | 安装孔距 L1×W1 | 安装孔径 ΦC | 安装边距 W2 | 安装厚度 D |
| 95×75×32 | 55×69 | 4×3.5 | 63 | 4 |
| 95×82×32 | 55×76 | 4×3.5 | 70 | 4 |
| 130×82×32 | 90×76 | 4×3.5 | 70 | 4 |
| 150×95×50 | 110×88 | 6×3.5 | 80 | 4 |
| 170×95×50 | 130×88 | 6×3.5 | 80 | 4 |
| 180×120×64 | 140×114 | 6×4.5 | 120 | 4 |
| 240×150×80 | 200×140 | 6×4.5 | 130 | 4 |
| 300×186×90 | 240×171 | 6×6.5 | 156 | 5 |
| 340×230×192 | 280×210 | 6×7.5 | 190 | 5 |
宇拓航电（上海）科技有限公司隶属天津宇拓电源有限公司，是国家高新技术企业、天津市专精特新企业，拥有十余年无人机供配电研发经验。可根据客户需求提供参数定制服务。
