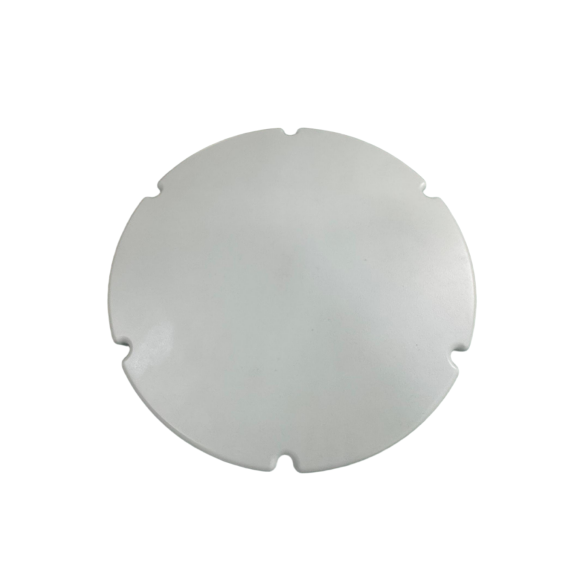

产品介绍：ZH-MC11628是公司完全自主知识产权的卫星导航十六阵元抗干扰天线，支持B3或B1L1频点十六阵元宽带抗干扰功能，且B3或B1L1频点最大抗宽带干扰个数为15，可抑制B3或B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC11628采用全屏蔽结构设计，广泛适用于机载、车载等复杂电磁环境的集成应用。
产品特点：功能全、性能高
产品全称：十六阵元抗干扰天线ZH-MC11625
性能指标：
抗干扰频点： BDS-B3或B1/L1/E1
抗干扰能力： 单干≥110dB
七干≥85dB
十五干≥70dB
射频输出功率: -63±5dBm
电气特性：
输入电压： 9V~36V，default 24V
平均功耗： 15W
物理特性：
供电接口： J30J-15ZKP
射频接口： SMA-K
尺寸： φ280mm×55mm
重量： ≤1350g
工作温度： -40～65℃
贮存温度： -55～75℃
接口定义
| 管脚号 | 定义 | 备注 |
| 1/2 | VCC | 电源输入：5V±0.5V |
| 3/4 | GND | 地 |
| 8 | RS232_TXD | 串口输出 |
| 9 | RS232_RXD | 串口输入 |
| 5~7，10~15 | 保留 | 保留 |

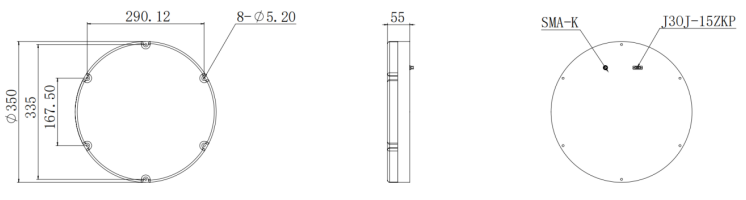

结构安装
![]()
