产品介绍：ZH-MC1815是公司完全自主知识产权的卫星导航八阵列抗干扰天线，支持B3/B1L1频点八阵列宽带抗干扰功能，且B3/B1L1频点最大抗宽带干扰个数为7，可抑制B3/B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC1815采用全屏蔽结构设计，广泛适用于机载、车载等复杂电磁环境的集成应用。
产品特点：功能全、性能高
产品全称：ZH-MC1815 八阵列抗干扰天线
指标参数
性能指标
抗干扰频点： BDS-B1/B3、GPS-L1
抗干扰能力： B1/L1：单干≥105dB，七干≥85dB
B3：七干≥85dB，七干≥85dB
射频输出功率： -70±5dBm
电气特性
输入电压： 9V~36V，default 12V
平均功耗： 15W
物理特性
供电接口： J30J-15ZKP
射频接口： SMA-K
尺寸： 150×130×24.5mm
重量： ≤500g
工作温度： -40～65℃
贮存温度： -55～75℃
接口定义
管脚号 | 定义 | 备注 |
1/2 | VCC | 电源输入：9V~36V |
3/4 | GND | 地 |
8 | RS232_TXD | 抗干扰串口输出 |
9 | RS232_RXD | 抗干扰串口输入 |
5~7、10~15 | 保留 | 保留 |

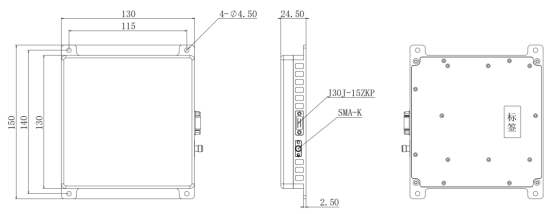

结构安装
![]()
