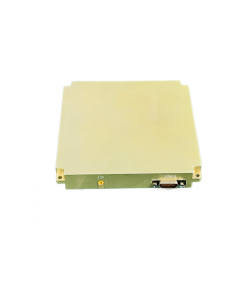

产品介绍：ZHJM7310是公司采用FPGA实现的完全自主知识产权的多系统、多频点卫星导航阵列抗干扰组件，可同时支持双四阵列宽带抗干扰——BDS-B3频点和BDS-B1/GPS-L1频点，或单七/单八阵列宽带抗干扰——BDS-B3频点或BDS-B1/GPS-L1频点；可抑制各频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZHJM7310采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。
产品特点：功能全、性能高
产品全称：ZHJM7310 高性能八阵列抗干扰组件
指标参数
性能指标
抗干扰频点： BDS-B3/B1L1
抗干扰能力： 双四阵元：B3:单干≥105dB，三干≥95dB
B1L1: 单干≥105dB，三干≥95dB
八阵元： B3:单干≥105dB，七干≥85dB
B1L1:单干≥105dB，七干≥85dB
射频输出功率： -70±5dBm
电气特性
输入电压： DC：5V±0.5V
天线馈电输出： DC：5V±0.5V
平均功耗： 12W
物理特性
供电及接口： J30J-15ZKWP
天线接口： SMP-JWHD
尺 寸： 99.5mm×99.5mm×15.5mm
重 量： ≤190g
工作温度： -40～65℃
贮存温度： -55～75℃
射频接口
序号 | 管脚 | 功能（双四） | 备注 |
1 | 抗干扰输入1 | B3输入1 | 5V馈电输出 |
2 | 抗干扰输入2 | B3输入2 | 5V馈电输出 |
3 | 抗干扰输入3 | B3输入3 | 5V馈电输出 |
4 | 抗干扰输入4 | B3输入4 | 5V馈电输出 |
5 | 抗干扰输入5 | B1L1输入1 | 5V馈电输出 |
6 | 抗干扰输入6 | B1L1输入2 | 5V馈电输出 |
7 | 抗干扰输入7 | B1L1输入3 | 5V馈电输出 |
8 | 抗干扰输入8 | B1L1输入4 | 5V馈电输出 |
9 | RF-OUT | 输出射频信号功率：(-70±5)dBm | 合路输出 |
供电和通信接口
管脚号 | 定义 | 备注 |
1/2 | VCC | 电源输入9~36V |
3/4 | GND | 地 |
5~7,10~15 | 保留 | 保留 |
8 | RS232_TX | 串口输出 |
9 | RS232_RX | 串口输入 |
结构安装
![]()
