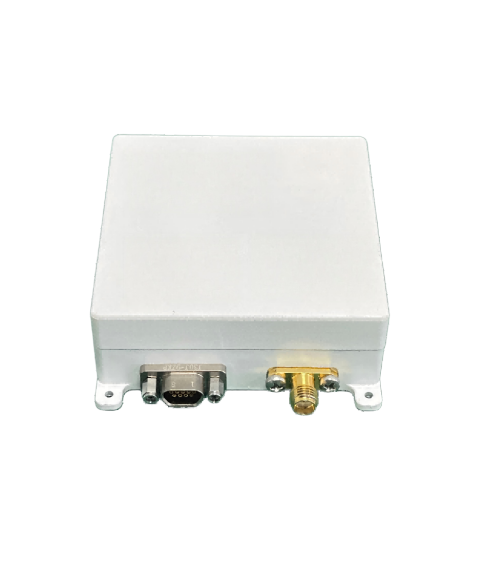

产品介绍：ZH-MC1406D是公司完全自主知识产权的小型化卫星导航四阵列抗干扰接收机，尺寸仅为65mm*65mm*24.2mm，支持B1/L1频点四阵列宽带抗干扰功能，B1L1频点最大抗宽带干扰个数为3，可抑制B1/L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC1406D采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。
产品特点：功能全、性能高、功耗低、重量轻、体积小
产品全称： ZH-MC1406D 小型化四阵列抗干扰接收机
电气性能指标
性能指标
抗干扰频点： BDS-B1/GPS-L1
抗干扰能力： B1/L1:单干≥100dB 三干≥90dB
无干扰定位精度： 水平：6m，高程：8m
有干扰定位精度： 水平：10m，高程：10m
输出协议： NMEA0183, unicore，DroneCAN等
冷启动时间： ≤40S
热启动时间： ≤8S
电气特性
输入电压 ： DC 9-36V
平均功耗： 8.5W
物理特性
供电接口： J30J-15ZKP
尺 寸： 65×65×24.2mm
重 量： ≤150g
工作温度： -40～65℃
贮存温度： -55～75℃
接口定义
| 管脚号 | 定义 | 备注 |
| 1/2 | VCC | 电源输入：9V-36V |
| 3/4 | GND | 电源地 |
| 5 | UART_TX | 接收机串口输出 |
| 6 | UART_RX | 接收机串口输入 |
| 7 | UART_GND | 串口地 |
| 8 | RS232_TX | 抗干扰串口输出 |
| 9 | RS232_RX | 抗干扰串口输入 |
| 10-15 | 备用 | 备用 |

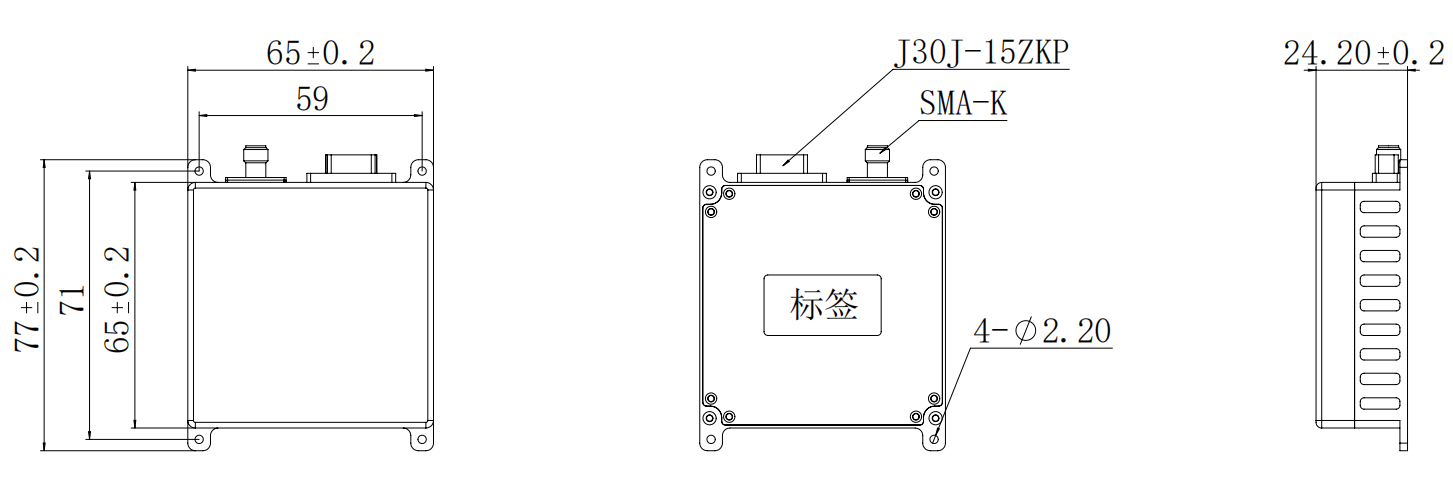

结构安装
![]()
