产品介绍：ZH-MC1410是公司完全自主知识产权的卫星导航四阵列抗干扰天线，支持B3或B1L1频点四阵列宽带抗干扰功能，且B3或B1L1频点最大抗宽带干扰个数为3，可抑制B3或B1L1频段的谐波、扫频、脉冲、调频、调相等多种宽带、窄带等压制式干扰。 ZH-MC1410采用全屏蔽结构设计，广泛适用于机载、D载等复杂电磁环境的集成应用。
产品特点：功能全、性能高、功耗低、重量轻、体积小

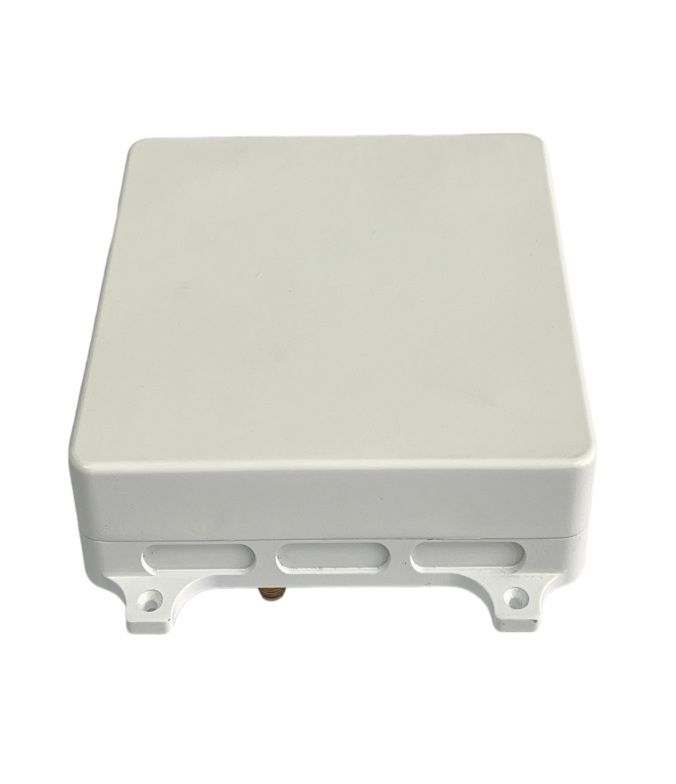

产品全称：ZH-MC1410四阵列抗干扰天线
电气性能指标性能指标：抗干扰频点： BDS-B3 BDS-B1/GPS-L1/GALILEO-E1抗干扰能力： B3：单干≥105dB 三干≥95dB B1/L1/E1:单干≥105dB 三干≥95dB射频输出功率： -63±5dBm电气特性：输入电压： DC5V±0.5V平均功耗： 7.0W物理特性：供电接口： J30J-15ZKP射频接口： SMA-K尺寸： 100×100×25mm重量： ≤280g工作温度： -40～65℃贮存温度： -55～75℃
接口定义
管脚号
定义
备注
1/2
VCC
电源输入：5V±0.5V
3/4
GND
地
8
RS232_TXD
串口输出
9
RS232_RXD
串口输入
5~7，10~15
保留
结构安装
