ZH-TBS-ANT高增益地面天线具备S频点左旋、右旋圆极化功能，双通道输出形式，天线阵面具备对S频段单元天线的圆极化信号分别进行接受、滤波、放大的功能。
产品特点：1 高增益、方向图波束宽；2 兼顾S频点左、右旋圆极化功能。

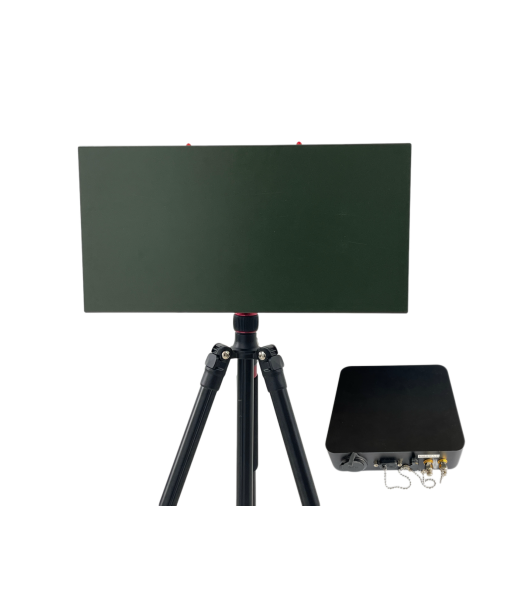

产品全称：便携式地面遥测站ZH-TBS-ANT
电气性能指标
天线指标：
频率范围： 2200MHz ~ 2300MHz
调制体制： PCM/FM
遥测码率： 1kbps～10Mbps（FM体制）
遥测码型： NRZ-L/M/S，RNRZ-L（15位）
网络接口： 通过网线连接电脑
高频接口： 通过高频电缆连接天线，给天线提供馈电供电接口：
供电接口：连接电源适配器
天线有源参数指标：
增益： 15 - 18dB
噪声系数： ≤3.5
输出驻波： ≤2.0
额定电压： 交流220V
功耗： 0.75W
波束宽度： 水平： ≥ 13°
垂直： ≥ 26°
极化方式： 同时输出左旋、右旋圆极化
机械特性
天线尺寸: 232±5mm X 452±5mm X 34±1.5mm
射频接头： SMA - K
供电接头： SF812B/S2
天线重量 ： ≤2.0±0.1kg
包装箱尺寸: 530±5mm X 420±5mm X 180±5mm
包装箱称重： ＞7kg
三脚架重量： ≤2.0kg
三脚架最大承重： 10kg
包装箱重量： ≤4.5kg

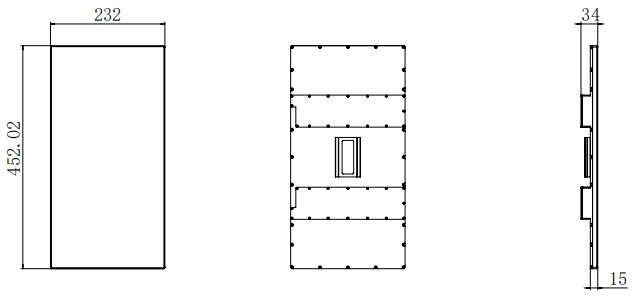

结构安装
![]()
