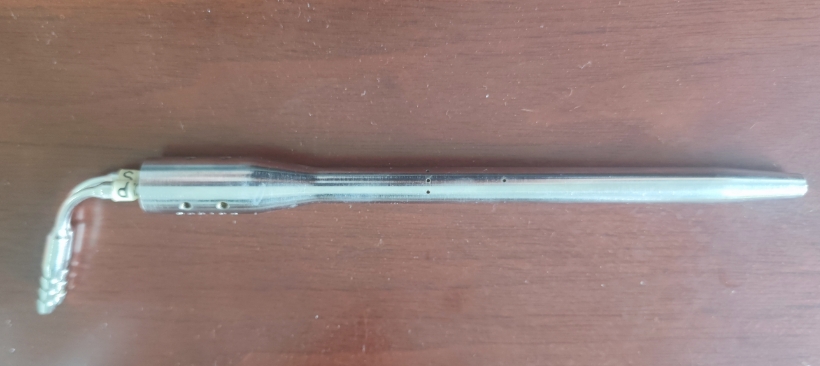

ZJG-1型空速管
1. 概述
ZJG-1型空速管感受飞行时的总压和静压，并将输出的总、静压信息传递到飞行器的总静压测量系统，进而解算出相应的大气参数，如气压高度、指示空速等。该产品为通用产品，适用于各种无人机、遥控飞机等低空飞行器。产品适用范围为：
速度：150Km/h～800km/h；
高度：0-10000m
大气条件：非结冰环境。
2. 基本组成与工作原理
2.1基本组成

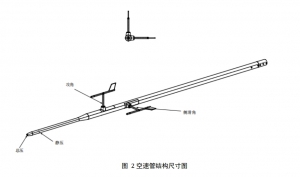

空速管的外形图见附录A，主要由管体、导管、挡片等零件组成。
2.2 工作原理
迎面气流经过空速管总压口进入总压室内，在总压室速度阻滞为零，此时气流的动能转变为压力能，产生总压信号，总压信号通过导管和总压接嘴输出给飞行器的大气数据计算机。
飞机在飞行过程中，气流流经空速管体的静压孔，气流的静压孔传递到静压室，形成静压信号，静压信号由静压导管和接嘴输出给飞行器的大气数据计算机。
3. 技术性能
3.1 静压气密性
密封静压孔，静压气路在余压为
![]()
时，3min内压力下降不大于
![]()
。
3.2 总压气密性
密封总压口和漏水孔，总压气路在余压为
![]()
时，3min内压力下降不大于
![]()
。
3.3 空气消耗量
密封总压口，当余压为
![]()
时，通过漏水孔的空气消耗量为
![]()
～
![]()
。
3.4 静压空气流量
静压气路在余压为
![]()
时，通过静压气路的空气流量不小于
![]()
。
3.5 总压空气流量
密封漏水孔，总压气路在余压为
![]()
时，通过总压气路的空气流量不小于
![]()
。
3.6 重量
空速管重量不大于0.2kg。
4. 产品安装、拆卸、使用和注意事项
4.1 产品安装
空速管在飞机上的安装位置应能保证空速管正常工作。
安装时，总压腔的漏水孔朝下，空速管安装在飞机的外部，注意不要使金属屑落入总压口内。
通过接管嘴将空速管连接到飞机静压和总压系统上时，飞机静压系统导管接到产品的接管嘴“S”上，而总压系统导管接到产品接管嘴的“P”上。
