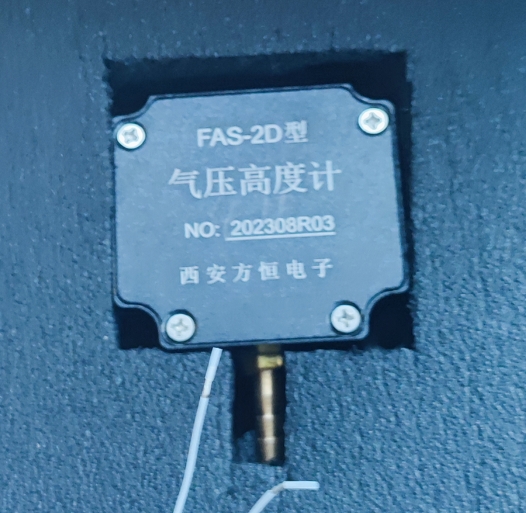

FAS-2C型气压高度计使用说明
一、产品特点
Ø数字式输出、精度高
Ø适应温度范围宽、互换性强、年稳定性好
Ø体积小、功耗低
Ø抗潮湿、抗冲击、抗震动性能好

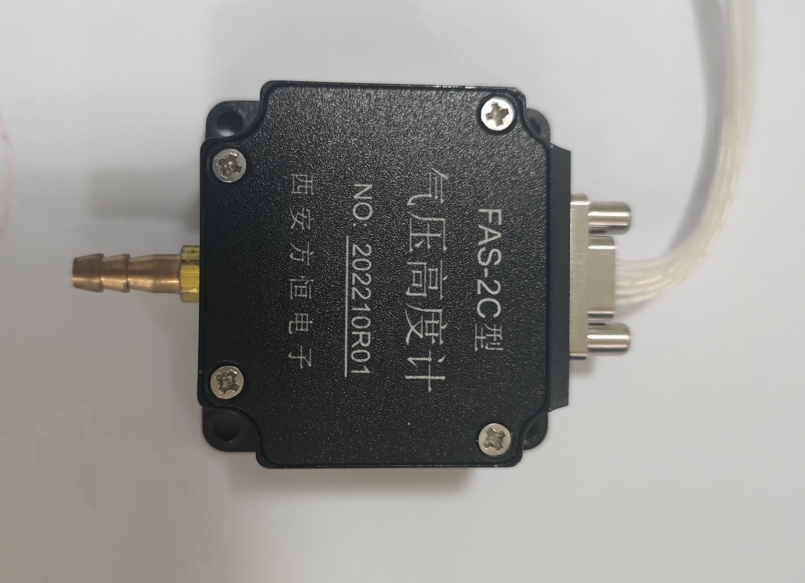

二、产品描述
FAS-2C气压高度传感器是我公司自行研制生产、用于测量海拔高度的气压高度计。选用高精度压力传感器，采用高性能MCU对检测数据进行分析、处理、计算，并在全工作温度范围（-50℃～+85℃）对检测信号进行温度补偿，最终得到的高度信号经过RS422/RS232（可选）接口输出。
三、应用
1、汽车高度测量仪
2、惯性导航系统
3、海拔高度测量仪器
四、技术指标
高度量程 | －1000m ～＋20000m | ||
测 试 高 度 及 误 差 范 围 | 高度(m) | 气压值(hpa) | 高度误差(m) |
-1000 | 1139.29 | ±10 | |
-500 | 1074.78 | ±10 | |
0 | 1013.25 | ±10 | |
500 | 954.61 | ±10 | |
1000 | 898.75 | ±10 | |
2000 | 795.01 | ±10 | |
5000 | 540.48 | ±20 | |
8000 | 356.52 | ±25 | |
10000 | 265 | ±30 | |
15000 | 121.12 | ±50 | |
18000 | 75 | ±65 | |
20000 | 54.7 | ±100 | |
电 源 | 电压(v) | 9～30直流 | |
电流(mA) | 28V时20mA | ||
接口方式 | RS422/RS232（可选） | ||
工 作 环 境 | 工作温度(℃) | -50℃～+85℃ | |
储存温度(℃) | -55℃～+100℃ | ||
重量(g) | ＜150 | ||
体积(mm3) | 小于 42×42×18 | ||
五、插座定义（RS422接口）
产品端采用J30J-9ZKP型插座，配套插头型号为J30J-9TJL。插座针脚信号定义如下：
针脚序号 | 信号定义 | 备注 |
PIN1、PIN6 | 电源输入正端 | 电源输入端，DC9-30v |
PIN2、PIN7 | 电源地端 | |
PIN3 | RS422_TX＋ | RS422接口输出端。选用隔离式RS422收发器模块，RS422_GND与电源地隔离。 |
PIN4 | RS422_TX－ | |
PIN5 | RS422_GND | |
PIN8—PIN9 | 悬空未用 |
六、输出格式
波特率：614400，1位起始位、8位数据位、1位偶校验位，1位停止位。
输出刷新率：20Hz。通电后产品自动连续输出数据，无须外部指令。
