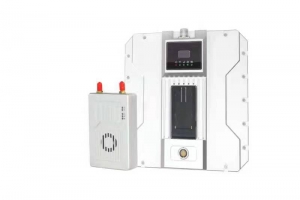

Mvision-tr1E-SI是一套远距离飞行器数据链系统，延续了我司无线高清图传的设计和使用风格，功能强大，集成度高，能同时传输高清视频、数据、SBUS信号。Mvision-tr1E-SI的地面端具有1/4 螺丝口，可直接安装在通用的三脚架上，使用方便，用户将标配的高强度柔性线缆直接连接到地面站系统，就能够获取飞行器的视频和数据。地面端的一体化设计让用户使用非常方便。
Mvision-tr1E-SI 具有 800MHz、1.4GHz、2.4GHz三个可选频率段，用户可根据需求购买和使用，使用时，请遵守当地的无线电管制相关规定。
Mvision-tr1E-SI传输距离达到8km，一体化链路使飞行器作业简洁，地面端不用再特别架设天线，缩短了作业准备时间。良好的工业热设计，使其能满足行业级应用需求。
Mvision-tr1E-SI的控制方法和SDK与Mvision系列无线图传兼容，接口和使用方法与基本一致，同时具有统一风格的网页配置界面，方便老用进行产品升级
Mvision-tr1E-SI可通过一根两头都是航插头的柔性线缆与地面站2电脑连接，订货时，请特别说明。
在可视无干扰条件下测得。
可支持华之翼或天行航空的地面站直接连接
无线性能 | 工作频段 | 800MHz/1.4GHz/2.4GHz |
工作频率范围 | 800MHz 频段：806MHz～825MHz |
1.4GHz 频段：1427MHz～1447MHz |
2.4GHz 频段：2408MHz～2488MHz |
信道带宽 | 5MHz 带宽工作时，支持 4 套相距 100米同时工作*2 |
调制方式 | OFDM |
输出功率 | Mvision-tr1E-SI 30dBm±1dB |
Mvision-tr2E-mal 33dBm±1dB |
灵敏度 | ≤-95dBm |
通信距离 | Mvision-tr1E-SI：8km |
Mvision-tr2E-mal：22km*3 |
空中速率 | 30Mbps@20MHz*4 |
供电 | DC9-28v |
功 耗 | ≤8.5W |
接口 | 天线接口 | 2 个（SMA），1 个 N 头 |
电源 | 1 个，XT30，输入电源 |
串口 | 天空端：2 个，UART1 RS232，UART2 TTL 3.3V 电平 |
地面端：2 个，UART1 和 UART2 均为RS232 |
1 位起始位， 8位数据位， 1位停止位，无奇偶检验 |
波特率115200（默认），可配置为57600，38400，19200，9600 |
SBUS | 天空端：2 个,SBUS输出 |
地面端：2 个，SBUS输入 |
网口 | 天空端：1个 4pin 配4pin开口线 |
| 地面端：1个 RJ45 |
| 天线接口 | 天空端：SMA |
地面端:N头 |
天线外壳 | 天空端：黑色胶棒/灰色玻璃钢 |
地面端：灰色塑胶外壳平板天线,灰色玻璃钢 |
天线类型 | 天空端：胶棒天线 20cm |
地面端：平板定向天线25CM*25CM 车台天线，长度30CM |
极化类型 | 垂直极化 |
天线增益 | 天空端：2.5dbi |
地面端：定向12dbi,全向5dbi |
天线驻波比 | ≤2.0 |
环境适应性 | 工作温度 | 零下-40℃-＋70℃ |
储存温度 | 零下-40℃-＋85℃ |
湿度 | 5-95%，无凝结 |
外观 | 尺寸 | 长宽高：112*63.5*19mm |
重量 | 143g |
