有/无人载具无线数据链通信宽带组网电台

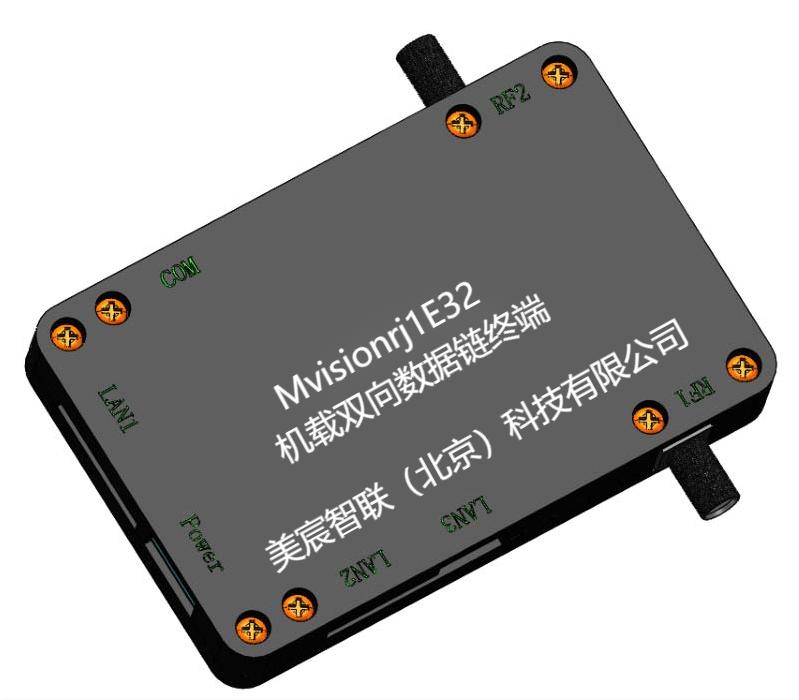

Mvisionrj1E32
产品检测部：
公司：美宸智联（北京）科技有限公司
2021年4月16日
一、产品概述
采用是一种基于点对点、点对多点、AD-Hoc 组网方式的新型宽带“无线组网”。Mvisionrj1E32作为移动中心组织网络，其是一个为中心、分布式、 多跳 中继、动态路由、抗毁性强及扩展性好的无线宽带系统，内部使用自有的路 由协议, 通过无线多跳转发完成各节点间的无线通信。具有高效的 MAC 层传输 协议和二层路由协议的自组织分布式宽带无线网络传输系统。具备优异的宽带 性能， 支持外加视频编码、音频编码等多媒体信息的实时传输。系统技术抗干扰 能力强、频谱效率高、传输距离远、抗衰落能力、绕射能力强等优点。能够在复 杂、非视距环境下实现实时、优质的无线双向数据传输功能。
使用场景：面向复杂环境下无人机、机器人、无人艇平台信息通信传输，我们遵循通用 化、模块化、标准化设计原则，实现地面控制站对各水面无人终端的遥测、遥控、 载荷数据高速实时传输以及无人端之间的信息协同交互功能，系统在连续长时、 稳定、可靠工作。
技术特点
* 中心站开启后无需复杂系统配置 现场开机上电后自动组网，“秒级” 即可 展开通联 ；
*任意拓扑、多跳接力、中继转发 ；
*可灵活配置各节点的逻辑属性；
*目前同频组网可支持 1024 个节点互连 ；
*信道采用 AES 加密；
* 系统数据带宽峰值为 24Mbps；
硬件说明
1）采用国产化自组知识产权技术，专用网络，采用私有通信传输协议，唯一同步码。
★AES 128 位加密技术：将信息数据进行 AES 加密后，使得无法获取加密前 的信息；
★OFDM 导频和数据位置扰码加密：OFDM 子载波数量保密、导频数量保密、 导频位置保密，使得无法获取导频信息进行信道估计和频域均衡；导频和数据位 置的变化方式采用加密的方式，非法用户无法正确区分导频和数据。
★LDPC 码字结构加密：LDPC 码字结构包括码长、信息位和校验位；信息 位和校验位的位置变化采用加密的方式，非法用户无法正确区分信息位和校验位。
2） 采用多种加密手段，模块化设计；
3） 中心、分布式，所有节点地位对等，可在遮蔽非视距（NLOS）、高速 移动等复杂条件下，自组成网，实现 TDD 收发双向通信；
4）支持点对点、链状、星型等任意网络拓扑，可以实现多路IP化的清晰 语音、宽带数据、高清视频等多媒体信息的实时交互；
5）多跳中继，每个节点可随机快速移动，系统拓扑快速变化时可随之动 态重构路由；
6）部署便捷、使用灵活、操作简单、维护方便，且全IP化设计（支持各 种数据透传）易于实现异构系统互联互通，特别适于无线覆盖传输、无线视频监 控； 四、 设备技术参数
1）技术优势特点
l传输距离远：采用 LDPC 信道编码、空时编码、收发分集等技术，
收灵敏度可达-98dBm，2W 发射功率下，地空/空空视距通信可达 30km，地地
视距通信可达 10 km，在非视距环境条件下也有着较好的抗多径干扰和较强的绕
射能力；传输速率高：采用 BPSK/QPSK/16QAM/64QAM 自适应调制、接收分 集等技术，峰值速率可达 24Mbps，适合较大业务量多跳传输；
网络规模大：信道资源动态分配，实测可支持 1024 个节点进行组网；
l中继跳数多：实测视频中继跳数可达 6 跳，扩大网络覆盖范围，增强网络应用的适用性；
2）功能特点
l软件架构：基于 IP 体系的无中心、分布式无线自组织网络；
l抗多径干扰：TDD-COFDM 多载波调制具有较强的抗多径干扰通；
l绕射能力：具有较强的绕射和穿透通力；
l动态路由：二层智能路由协议；
l灵活性：可扩展性强，节点可动态加入和退出；
l移动性：已测试节点最大移动速率为≥4000 公里/小时；
l抗毁自愈：个别终端损毁不会影响网络正常运行，具有很强的抗毁能力；
l工作模式：星形网、链状网、点对点，点对多点，多点对多点；
lIP 透传：支持网口~网口、网口~串口、串口~串口的 IP 透明传输；
l互联网扩展：有效延伸互联网覆盖范围，网内任一终端都可作为网 关，组网各个节点可以通过网关节点接入互联网；

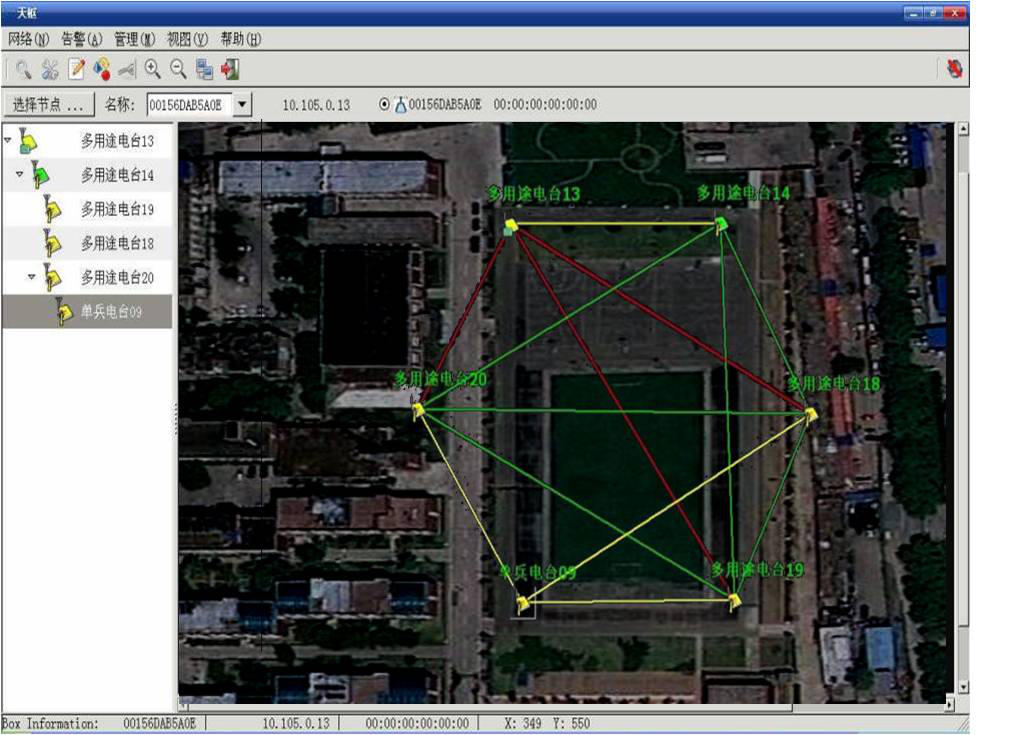

l地图显示：外接 GPS/BD 条件下，支持地图位置显示；
