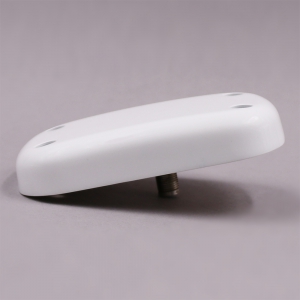

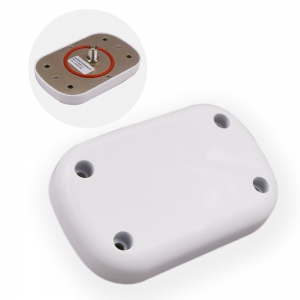

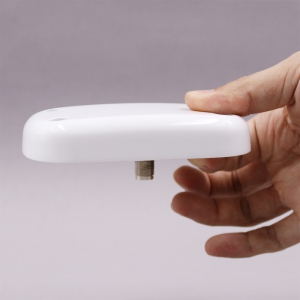

GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112

GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112
GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112
GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112
GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112
GNSS授时驾考天线RTK航空天线卫星导航定位 BT-AMYH7112

  • 品牌:Beitian
  • 最小起订:1 个
  • 供货总量:341231 个
  • 发货期限:3 天内发货
  • 有效期至:长期有效
  • 更新时间:2022-04-09 09:03
  • 立即询价

    加入收藏

普通商家

热门推荐

产品详情

产品参数

产品图片

了解具体请直接联系李工,手机:13902445319.期待您的来电!

GNSS授时三星七频驾考天线RTK航空天线卫星导航定位 BT-AMYH7112

产品介绍

BT-AMYH7112天线可以同时接收GPS L1 L2GLONASS G1 G2GALILEO E1/E5b和北斗B1 B2 B3频段的信号,具有高顶点增益,良好的低仰角增益、广角圆极化和稳定的相位中心等特点。适用于多系统、高精度测绘及军用定位领域,广泛应用于航空航天、道路施工、精密农业、海洋测量、码头集装箱作业、作战演习、边防警戒等场合。

技术特点

天线部分采用多馈点设计方案,保证相位中心与几何中心的重合,将天线对测量误差影响降低到最小;

天线内部具有防雷设计,可保证天线在高空恶劣环境中均能正常工作;

天线单元增益高,方向图波束宽,确保低仰角信号的接收效果,在一些遮挡较严重的场合仍能正常工作;

天线罩抗高低温冲击,为天线能长期在野外工作提供保障。

规格参数

无源天线指标

工作频率

GPS

L1/L2

GLONASS

G1/G2

北斗

B1/B2/B3

GALILEO

E1/E5b

顶点增益

L13.5dBi

L23dBi

G13dBi

G23dBi

B13.5dBi

B23dBi

B32.5dBi

E1≥2.0dBi

E5b≥2.0dBi

极化方式

RHCP

水平面覆盖角度

360o

输出阻抗

50Ω

输出驻波

1.5

低仰角不圆度

±2dB(仰角2

顶点轴比

3dB

相位中心误差

3mm

低噪声放大器指标

有源增益

38±2dB

噪声系数

2

输入驻波

2.0

输出驻波

2.0

差分传输延迟

5ns

工作电压

3.0V - 6.0V

工作电流

50mA

机械特性

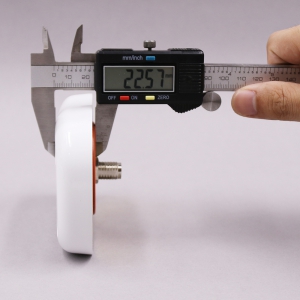

天线尺寸

119.4mm*75.9mm*21mm

接头方式

TNC-K

重量

265g

防水等级

IP67

工作环境

工作温度

 -45℃~+70

存储温度

 -55℃~+85

湿度

95%不冷凝
