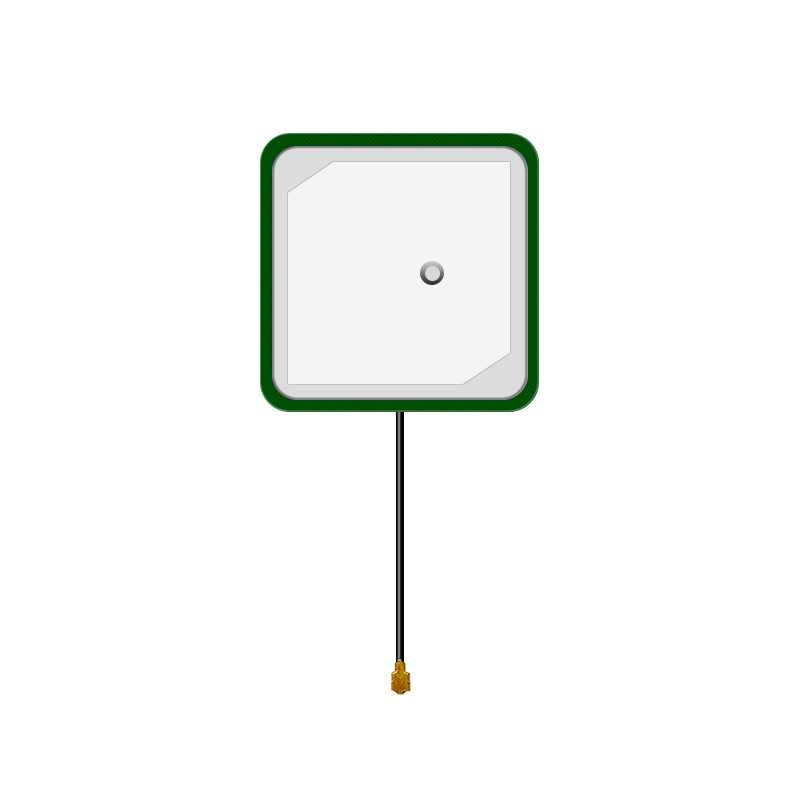

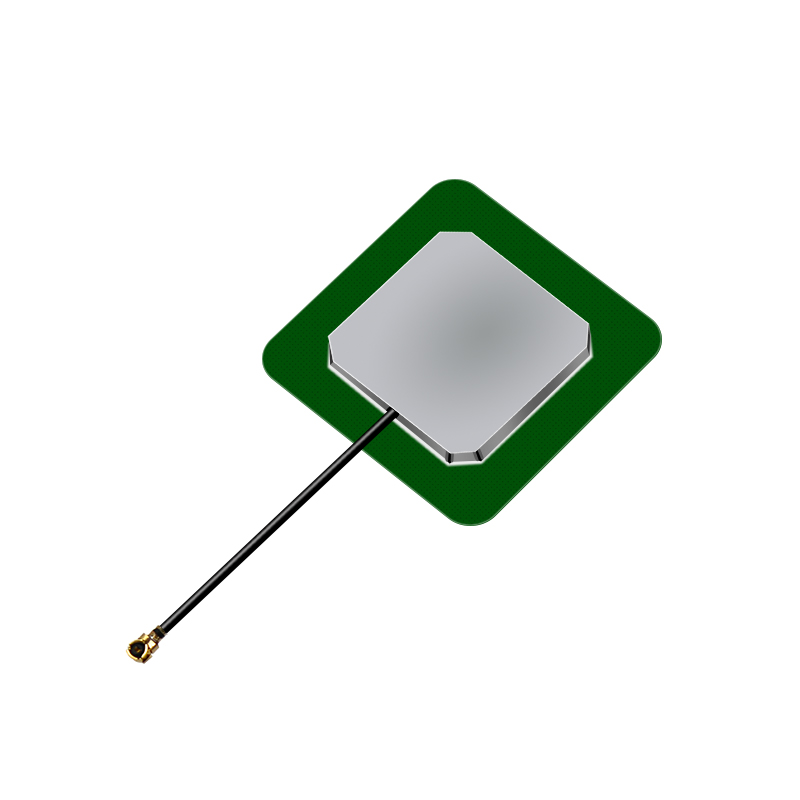

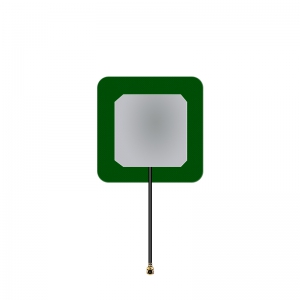

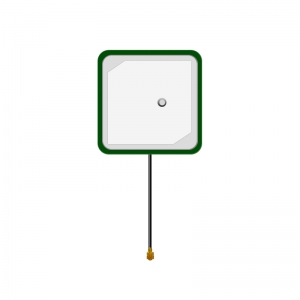

陶瓷片厚度:35*35*4mm
天线PCB板子大小:38*38mm
天线整体尺寸:38*38*7mm
5cm IPEX端子连接方式。

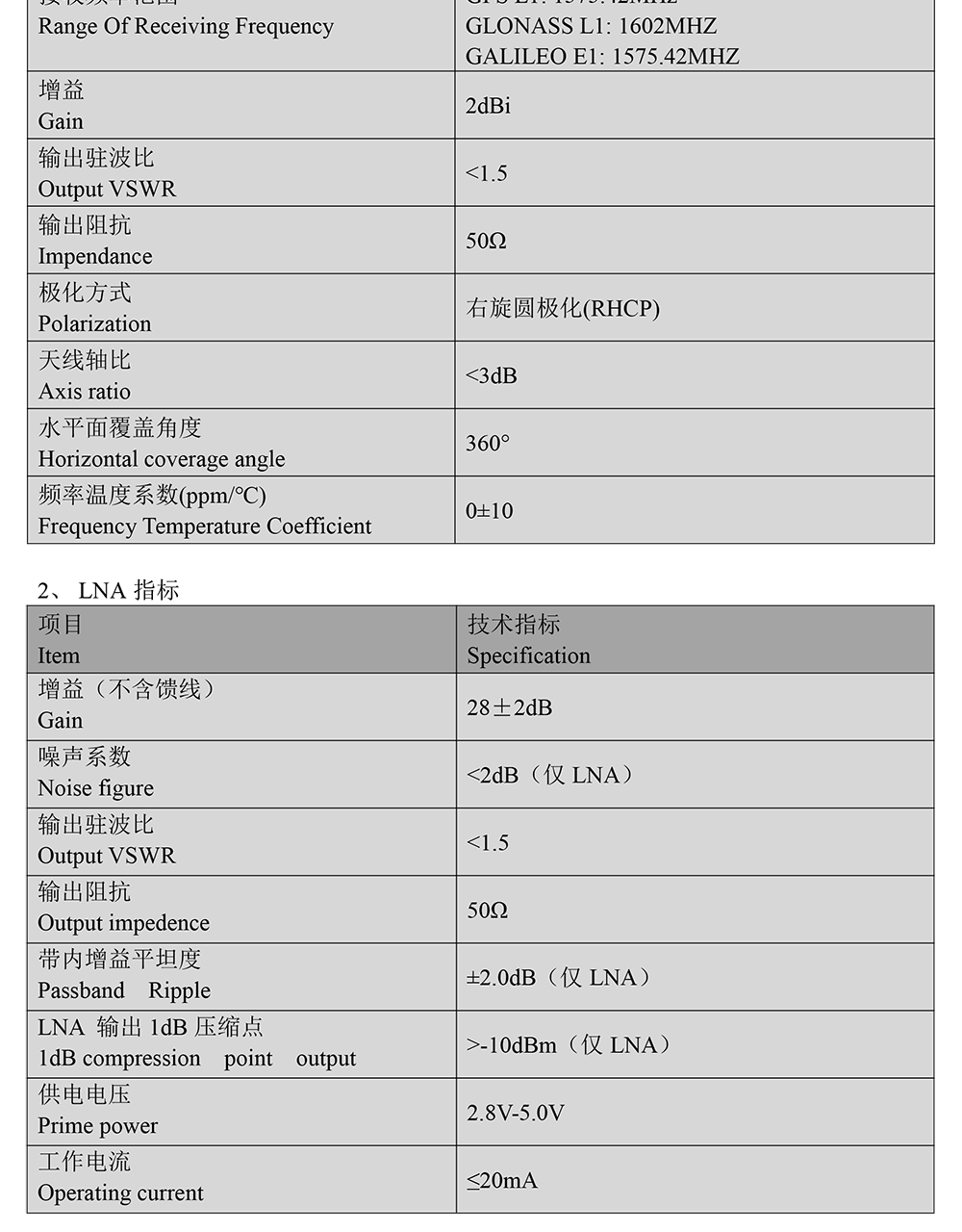

参数表:
陶瓷天线特性
项目 Item | 技术指标 Specification |
接收频率范围 Range Of Receiving Frequency | BDS B1: 1561MHZ GPS L1: 1575.42MHz GLONASS L1: 1602MHZ GALILEO E1: 1575.42MHZ |
最高增益 Gain at Zenith | 4.5dBi |
输出驻波比 Output VSWR | <1.5 |
输出阻抗 Impendance | 50Ω |
带宽 Band Width | ±10MHz |
极化方式 Polarization | 右旋圆极化(RHCP) |
天线轴比 Axis ratio | <3dB |
水平面覆盖角度 Horizontal coverage angle | 360° |
频率温度系数(ppm/℃) Frequency Temperature Coefficient | 0±10 |
LNA指标
项目 Item | 技术指标 Specification |
增益(不含馈线) Gain | 38dB |
噪声系数 Noise figure | <1.8dB(仅LNA) |
输出驻波比 Output VSWR | <1.5 |
输出阻抗 Output impedence | 50Ω |
带内增益平坦度 Passband Ripple | ±1.0dB(仅LNA) |
LNA输出1dB压缩点 1dB compression point output | >-10dBm(仅LNA) |
供电电压 Prime power | 2.8V-5.0V |
工作电流 Operating current | ≤20mA |

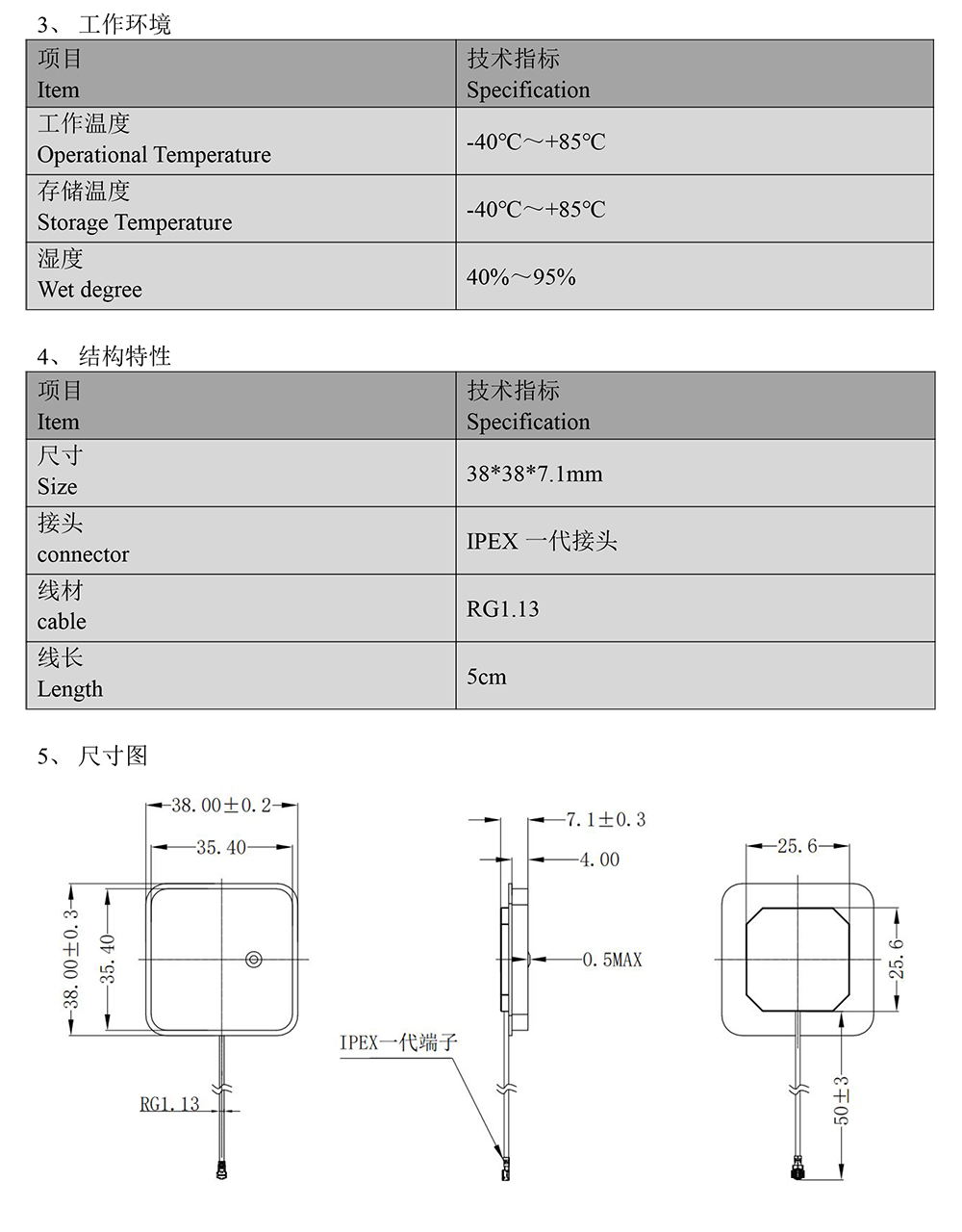

工作环境
项目 Item | 技术指标 Specification |
工作温度 Operational Temperature | -40℃~+85℃ |
存储温度 Storage Temperature | -40℃~+85℃ |
湿度 Wet degree | 40%~95% |
结构特性
项目 Item | 技术指标 Specification |
尺寸 Size | 38*38*7mm |
接头 connector | IPEX一代接头 |
线材 cable | 1.13线 |
线长 Length | 5.0cm |
信号接收图:
精度图:
可以用在NEO-M8N的GPS双模模块上面。可以同时接收GPS glonass 北斗的卫星信号。
