了解具体请直接联系李工，手机：13902445319.期待您的来电！可用做驾校车科目二、科目三GPS车载定位。 可直接使用在：天宝，多伦，诺瓦泰，三联，北斗星通，星网宇达，合众思壮，司南，华测，中海达，北京精英等品牌上...购买后30天无理由全额退款退货，3年包换，请大家放心购买，量大价格从优，我们将给到您批量的价格

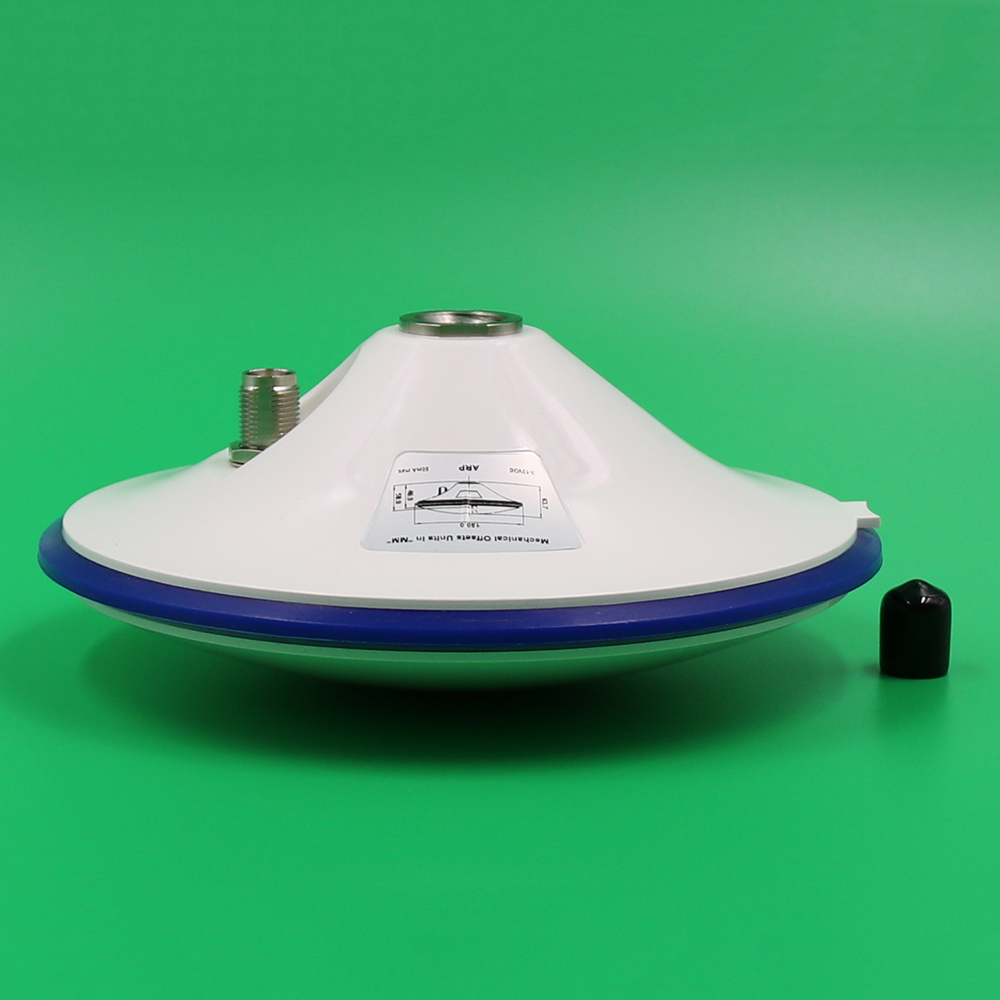

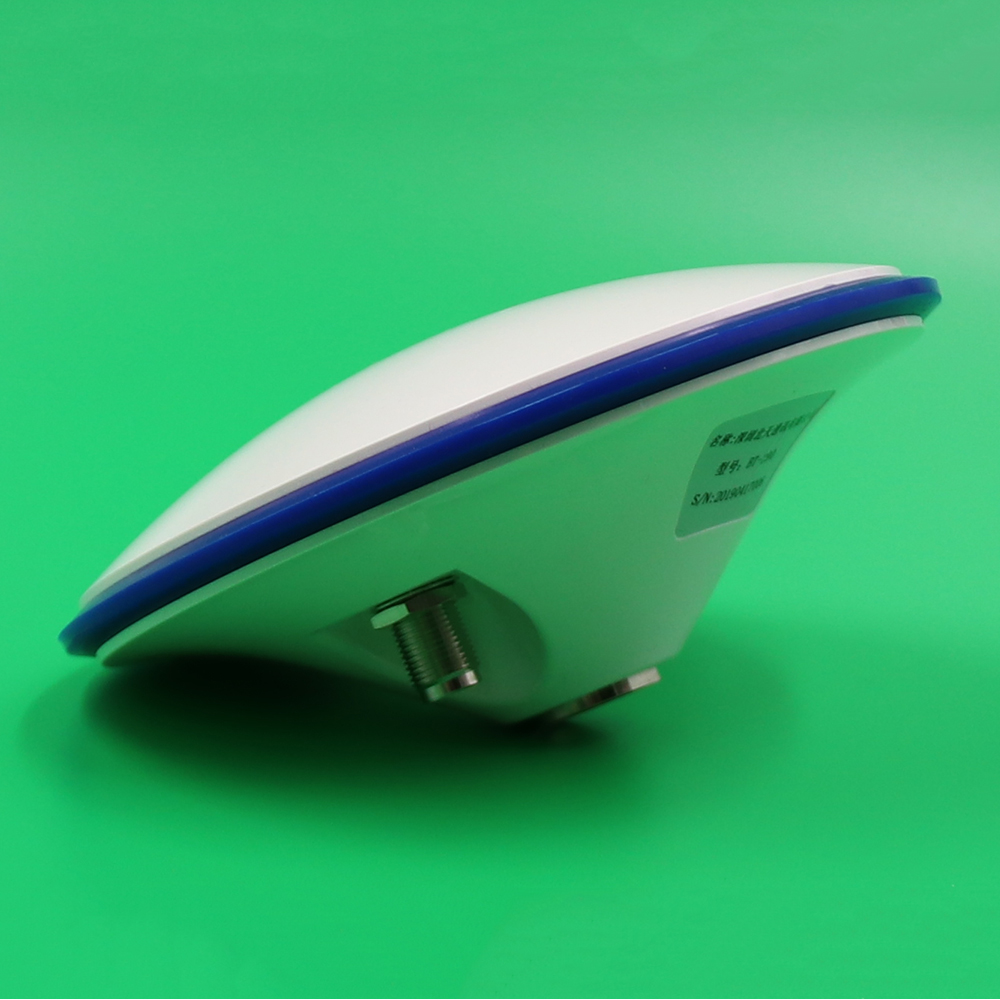

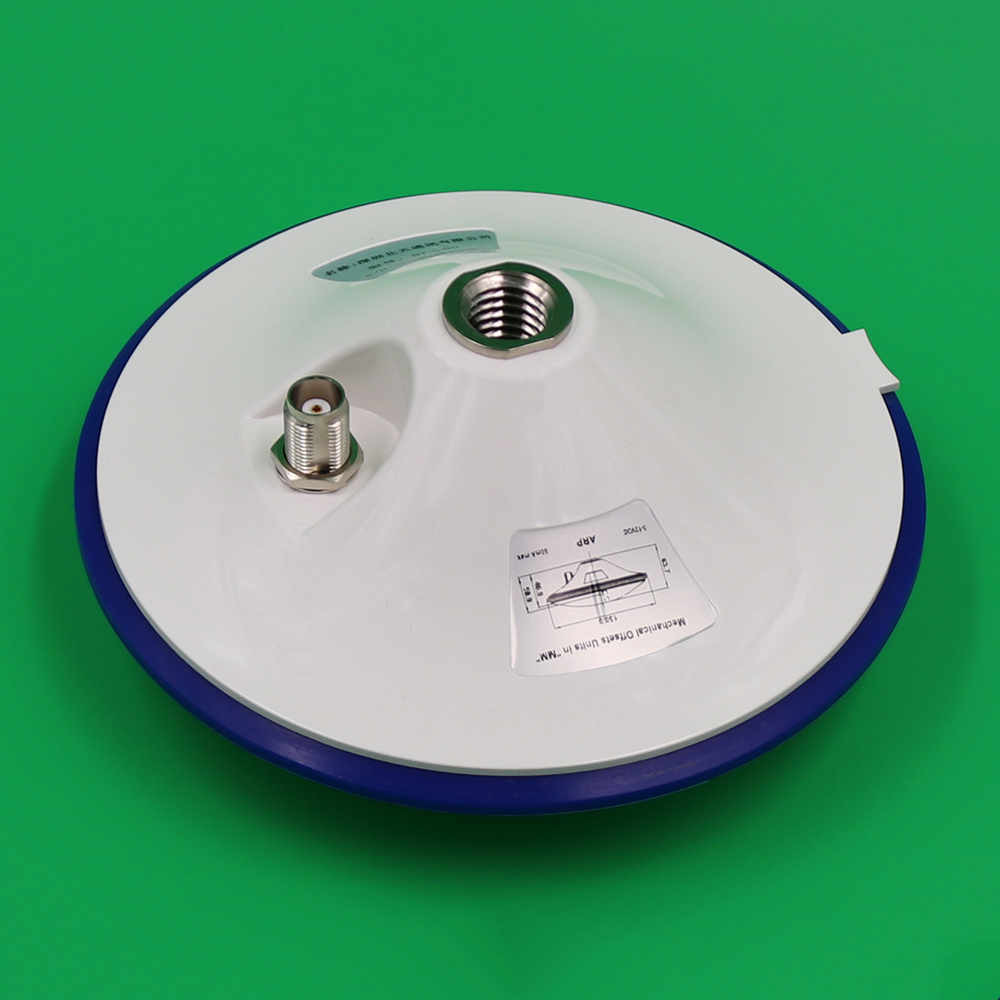

产品介绍
可以接收GPS、GLONASS、GALILEO和北斗 频段的信号。天线具有高增益，良好的低仰角增益、广角圆极化和稳定的相位中心等特点。适用于三系统、高精度测绘领域，广泛应用于大地测量、道路施工、海洋测量、码头集装箱作业等场合。
技术特点
天线部分采用多馈点设计方案，保证相位中心与几何中心的重合，将天线对测量误差影响降低到最小；
天线单元增益高，方向图波束宽，确保低仰角信号的接收效果，在一些遮挡较严重的场合仍能正常搜星；
抗高低温冲击、防水、防紫外线外罩，为天线能长期在野外工作提供保障。

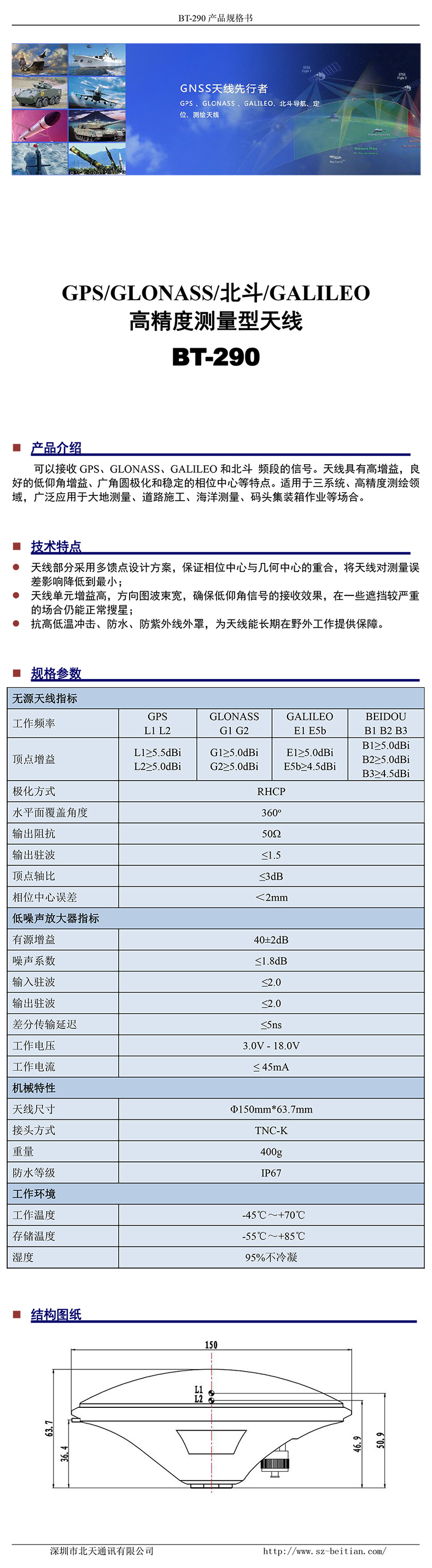

规格参数
无源天线指标 | ||||
工作频率 | GPS L1L2 | GLONASS G1 G2 | GALILEO E1 E5b | BEIDOU B1B2B3 |
顶点增益 | L1≥5.5dBi L2≥5.0dBi | G1≥5.0dBi G2≥5.0dBi | E1≥5.0dBi E5b≥4.5dBi | B1≥5.0dBi B2≥5.0dBi B3≥4.5dBi |
极化方式 | RHCP | |||
水平面覆盖角度 | 360o | |||
输出阻抗 | 50Ω | |||
输出驻波 | ≤1.5 | |||
顶点轴比 | ≤3dB | |||
相位中心误差 | ＜2mm | |||
低噪声放大器指标 | ||||
有源增益 | 40±2dB | |||
噪声系数 | ≤1.8dB | |||
输入驻波 | ≤2.0 | |||
输出驻波 | ≤2.0 | |||
差分传输延迟 | ≤5ns | |||
工作电压 | 3.0V - 18.0V | |||
工作电流 | ≤45mA | |||
机械特性 | ||||
天线尺寸 | Φ150mm*63.7mm | |||
接头方式 | TNC-K | |||
重量 | 400g | |||
防水等级 | IP67 | |||
工作环境 | ||||
工作温度 | -45℃～+70℃ | |||
存储温度 | -55℃～+85℃ | |||
湿度 | 95%不冷凝 | |||

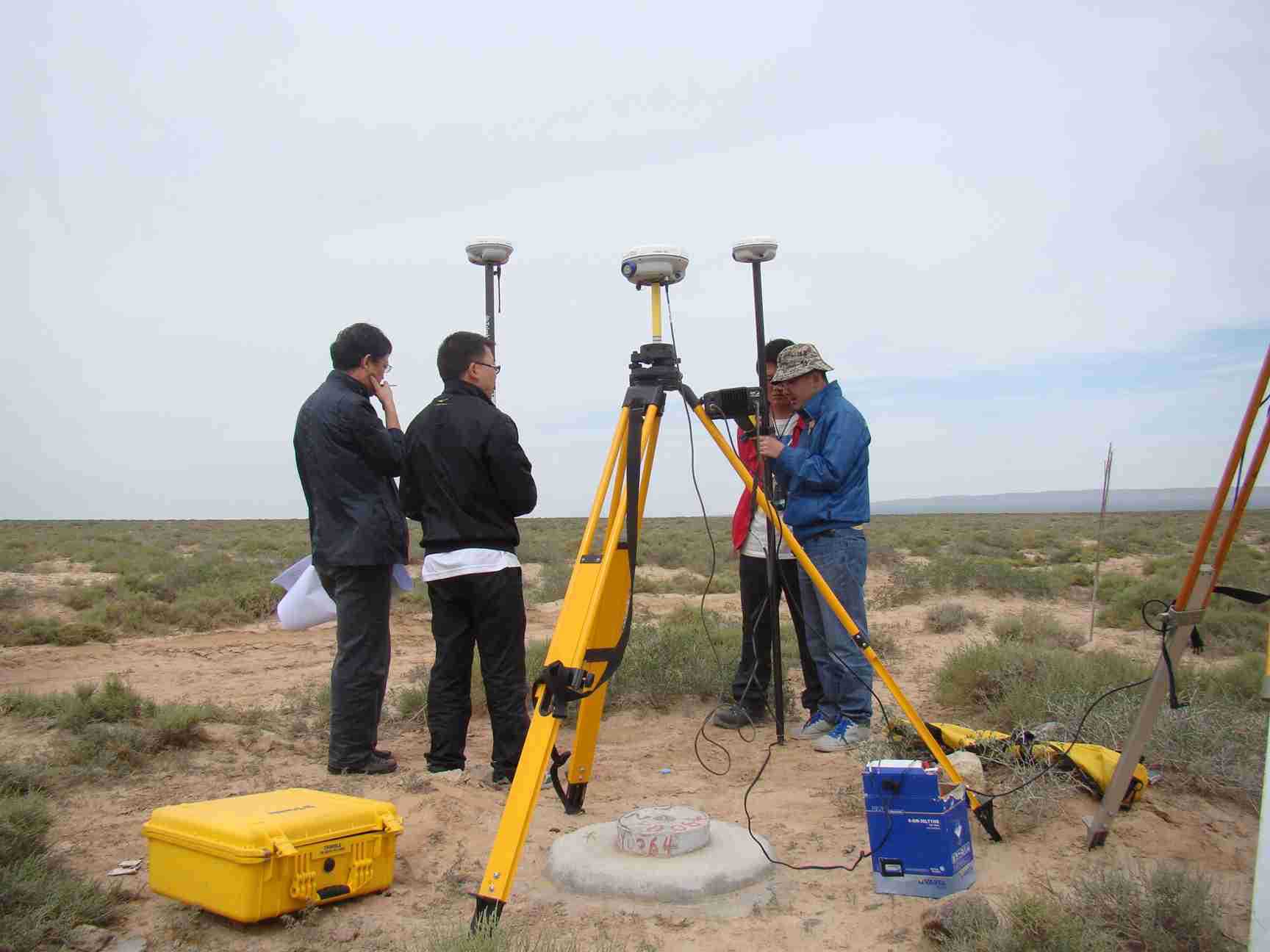

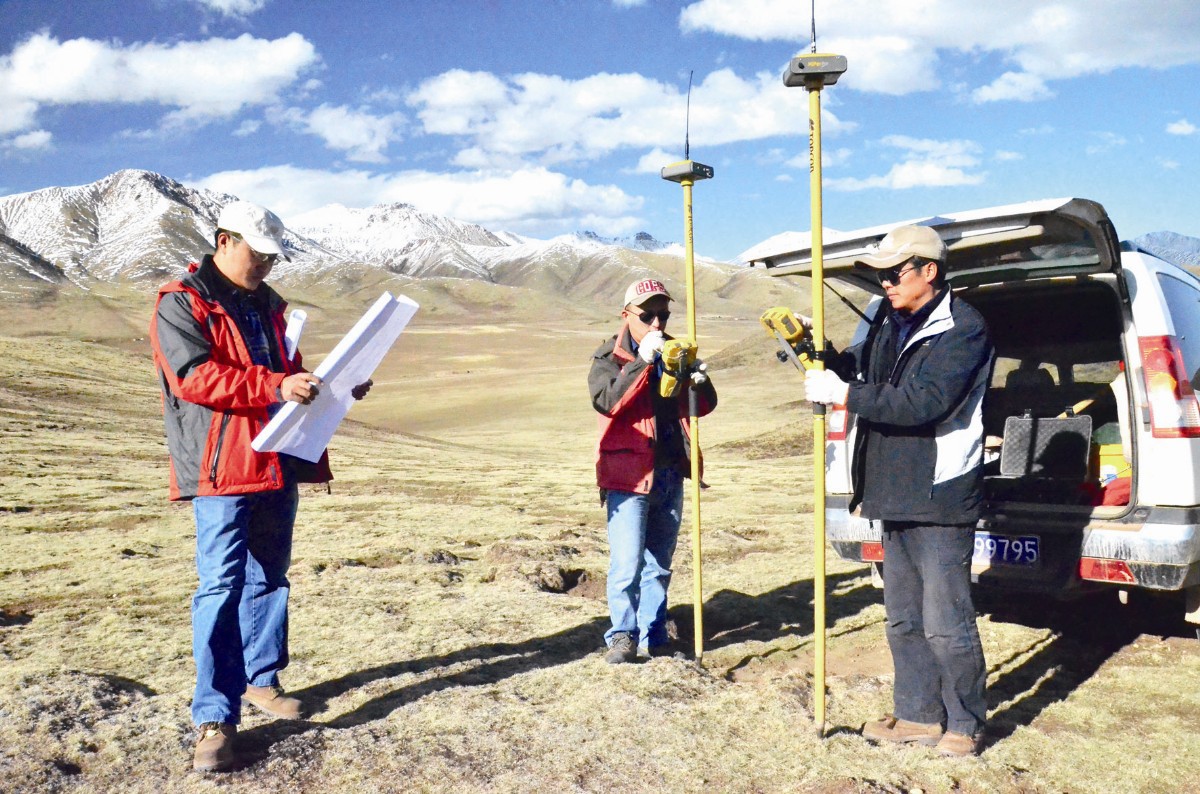

应用实拍
