了解具体请直接联系李工，手机：13902445319.期待您的来电！

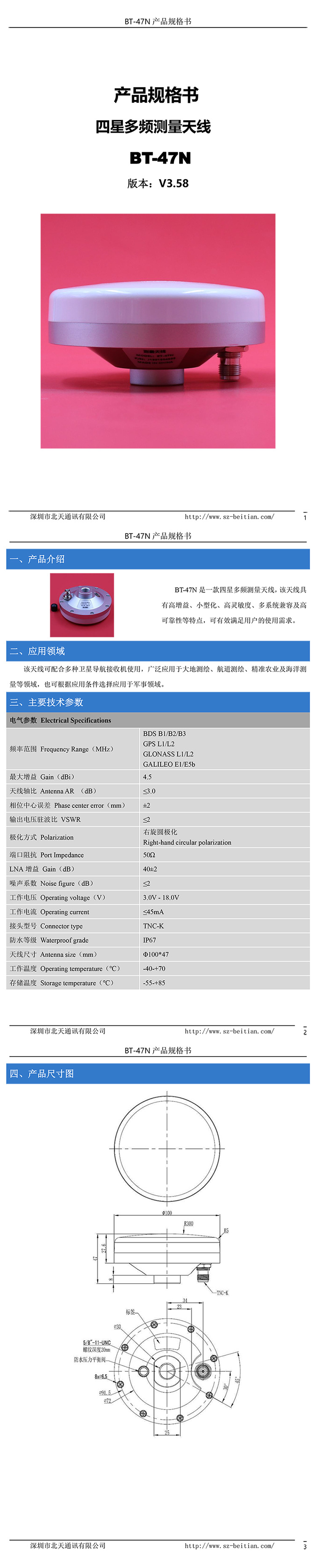

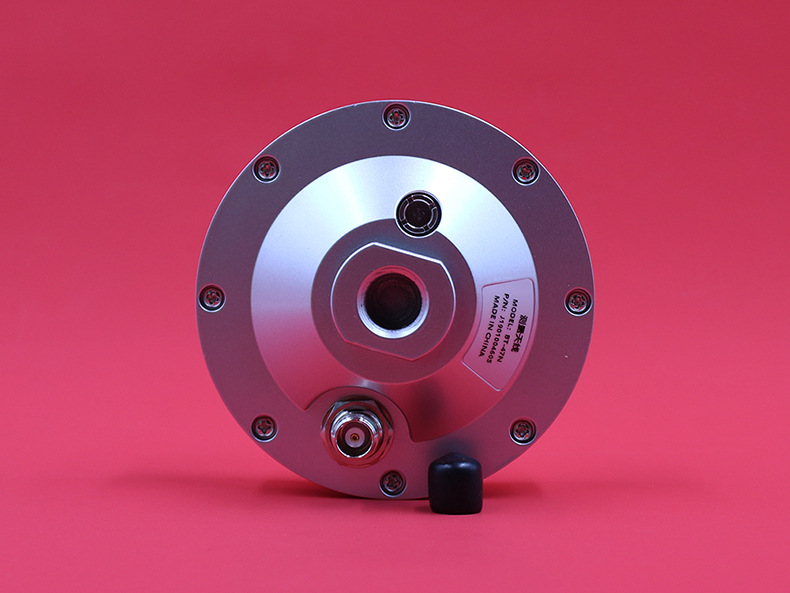

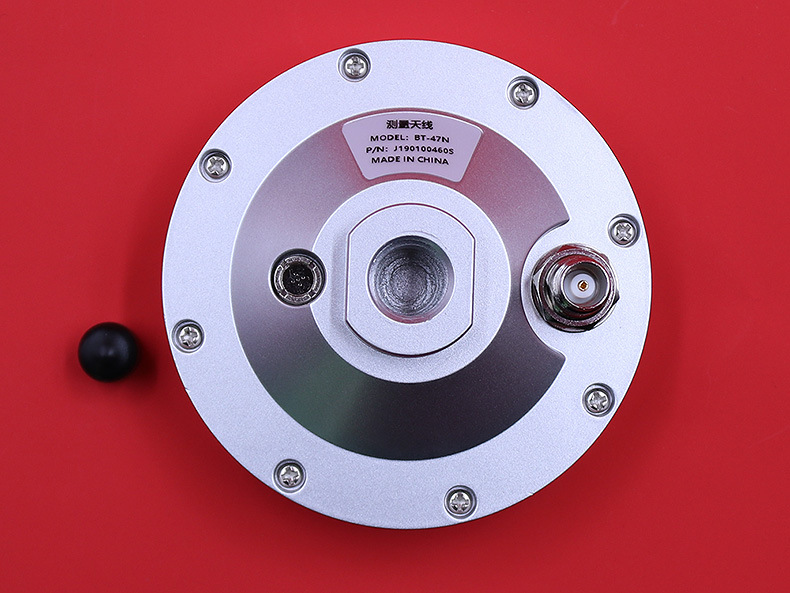

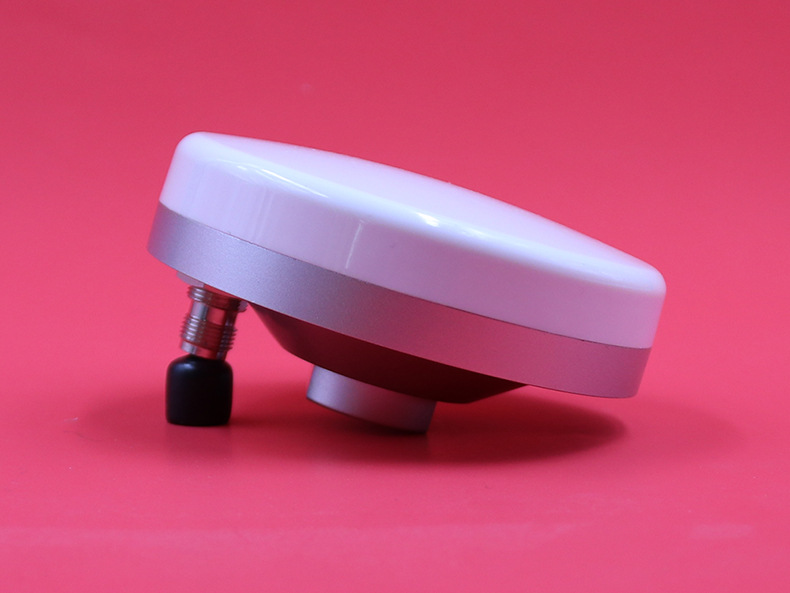

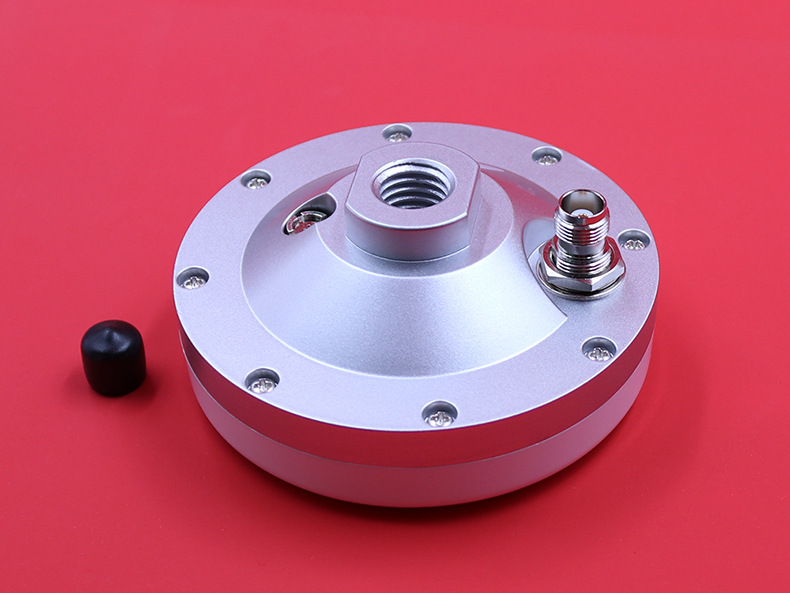

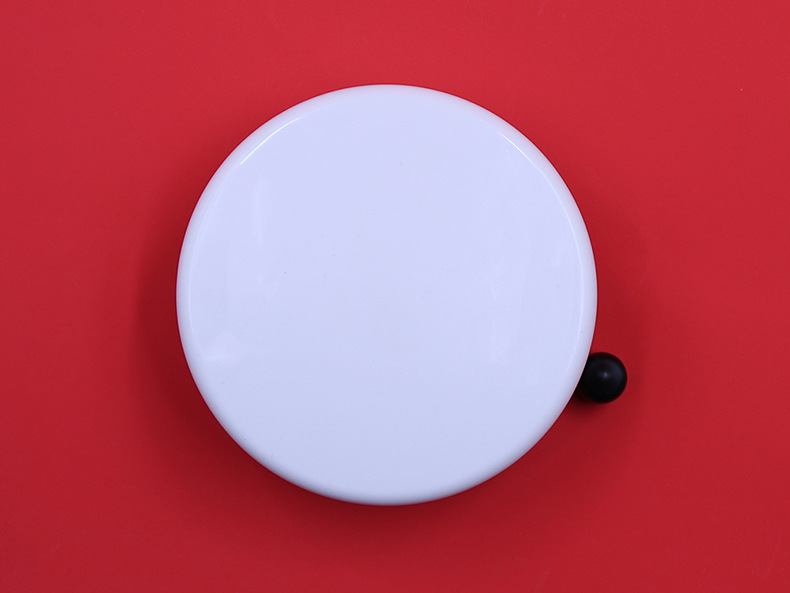

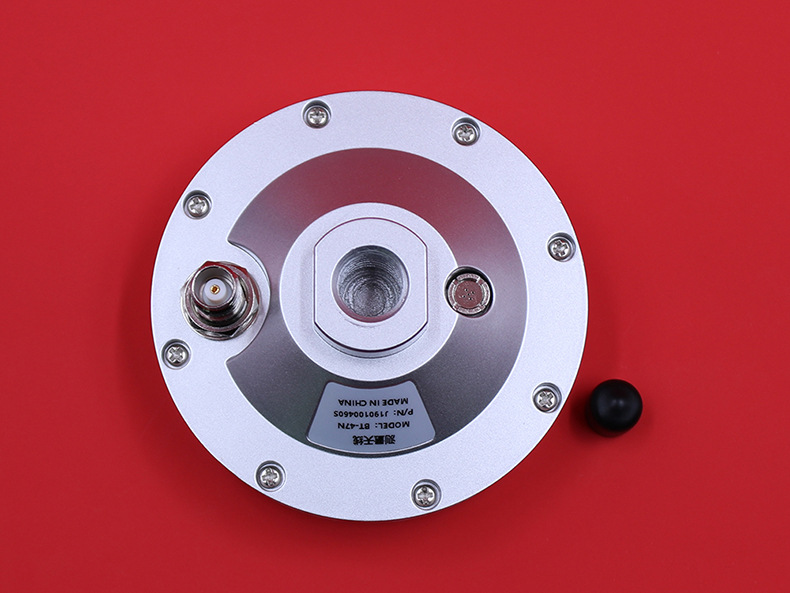

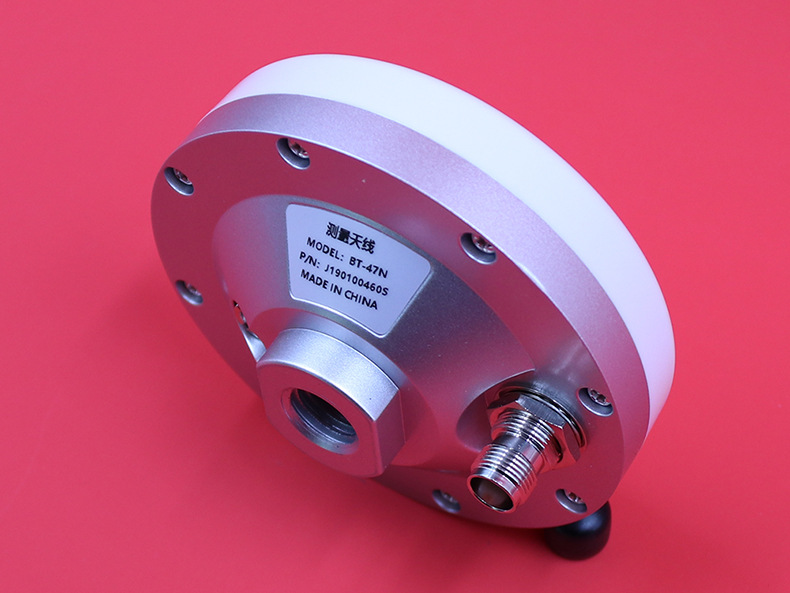

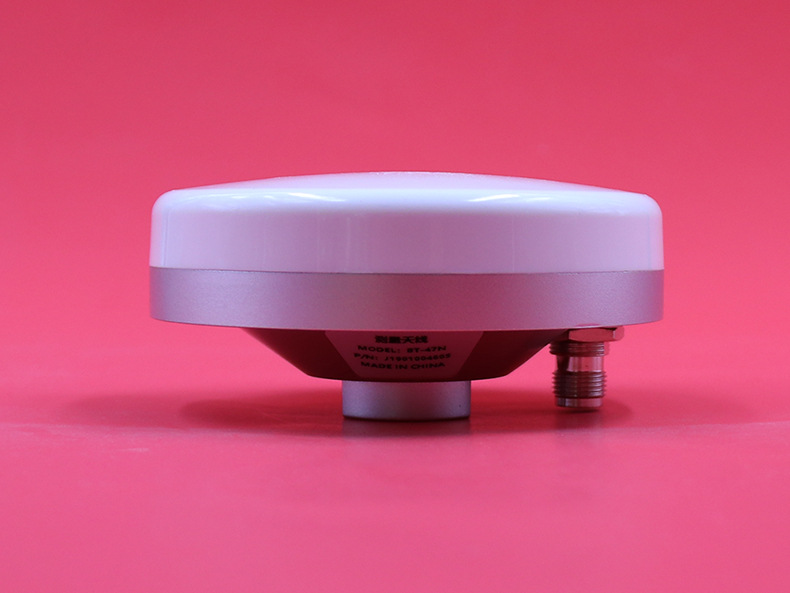

BT-47N是一款四星多频测量天线，该天线具有高增益、小型化、高灵敏度、多系统兼容及高可靠性等特点，可有效满足用户的使用需求。
该天线可配合多种卫星导航接收机使用，广泛应用于大地测绘、航道测绘、精准农业及海洋测量等领域，也可根据应用条件选择应用于军事领域。
技术参数
电气参数Electrical Specifications | |
频率范围Frequency Range（MHz） | BDS B1/B2/B3 GPS L1/L2 GLONASS L1/L2 GALILEO E1/E5b |
最大增益Gain（dBi） | 4.5 |
天线轴比Antenna AR（dB） | ≤3.0 |
相位中心误差Phase center error（mm） | ±2 |
输出电压驻波比VSWR | ≤2 |
极化方式Polarization | 右旋圆极化 Right-hand circular polarization |
端口阻抗Port Impedance | 50Ω |
LNA增益Gain（dB） | 40±2 |
噪声系数Noise figure（dB） | ≤2 |
工作电压Operating voltage（V） | 3.0V - 18.0V |
工作电流Operating current | ≤45mA |
接头型号Connector type | TNC-K |
防水等级Waterproof grade | IP67 |
天线尺寸Antenna size（mm） | Φ100*47 |
工作温度Operating temperature（℃） | -40-+70 |
存储温度Storage temperature（℃） | -55-+85 |
