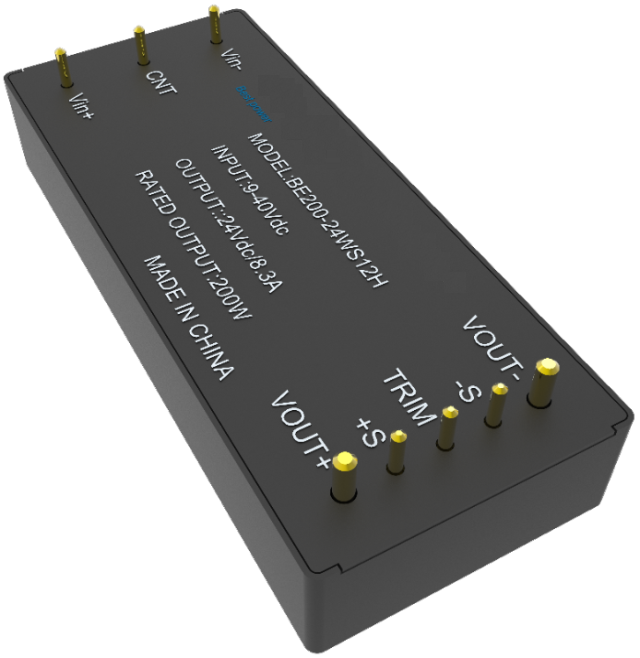

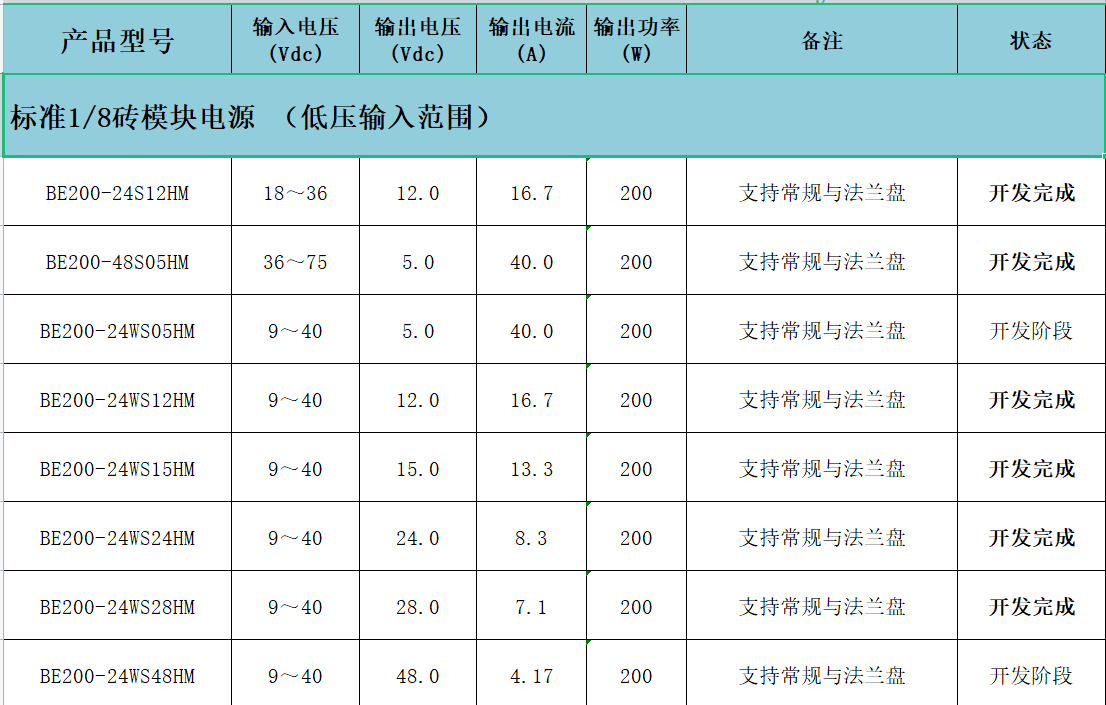

简介：BE200-24WS系列是DC-DC直流模块电源，9-40Vdc输入，输出功率200W；是工业标准八分之一砖封装和引脚，外形结构为全密封式，功率密度高，满足GJB181B。
特点
额定输出功率：200W
典型效率：94.0%
输出纹波及噪音：100mVp-p
逻辑电平遥控开关机（正逻辑默认，负逻辑后缀带-N）
输出电压微调
输入欠压保护
输出过压保护（可自动恢复）
输出过流及短路保护（可自动恢复）
过温保护(可自动恢复)
输入输出抗电强度：2250Vdc
工作基板温度： -40℃～+100℃（H级） -55℃～+100℃（M级）MTBF≥2,000,000H（Telcordia Tcase=25℃，24Vdc输入，满载输出，外加贴散热器）

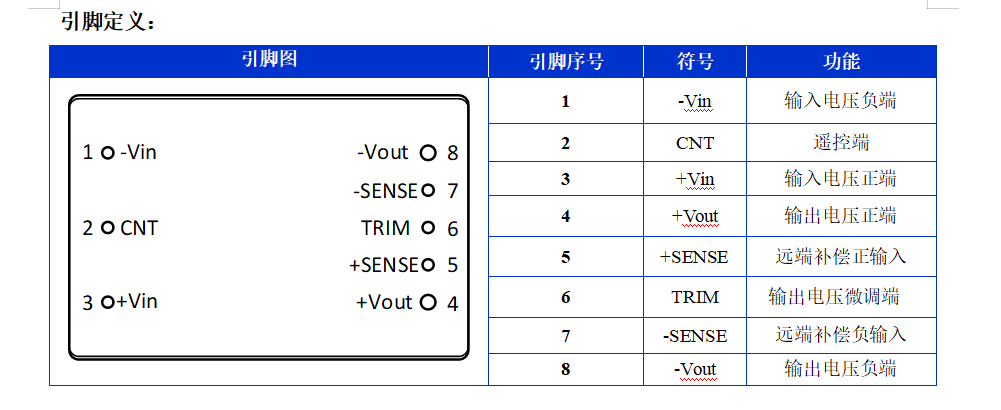

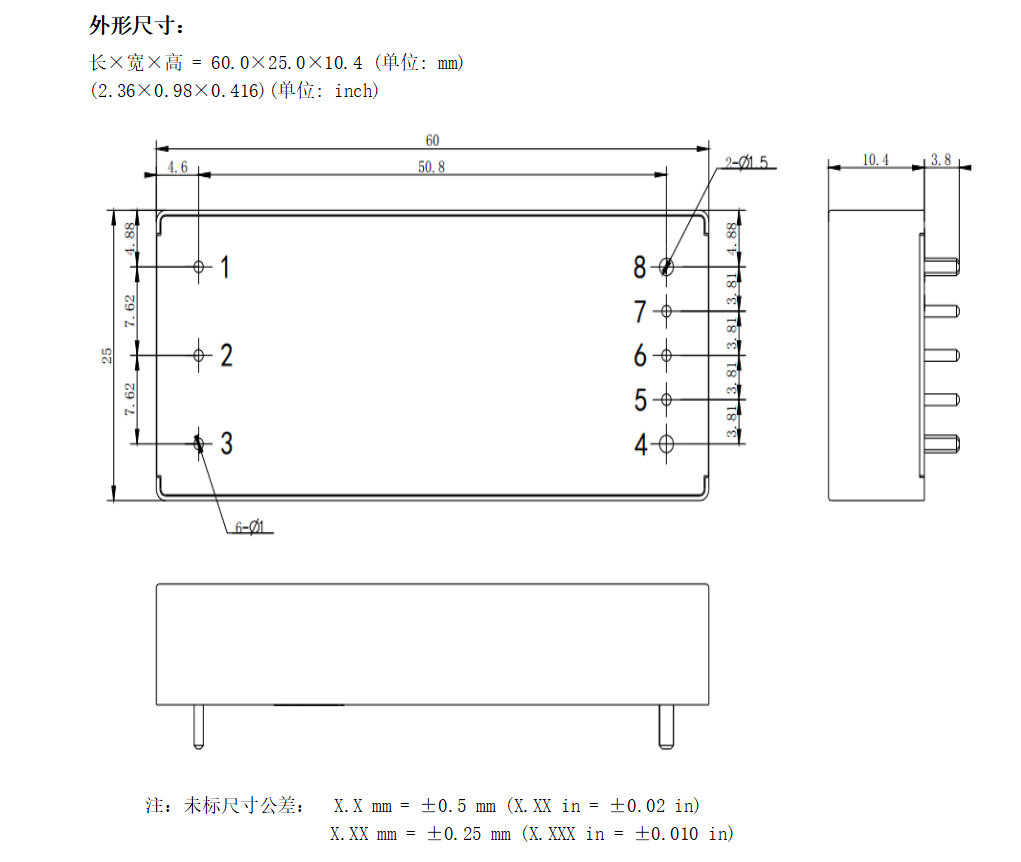

工业标准尺寸：60.0mm×25.0mm×10.4mm(2.36in×0.98in×0.416in)
电气特性
项目 | 最小值 | 典型值 | 最大值 | 单位 | 备注/条件 | |
环境条件 | ||||||
工作基板温度 | -40 | +100 | ℃ | H级 | ||
-55 | +100 | M级 GJB150.3A（高温实验） GJB150.4A（低温实验） | ||||
储存温度 | -55 | +105 | ℃ | H级 | ||
-65 | +125 | M级 GJB 360B-2009方法107温度冲击实验 | ||||
相对湿度 | 5 | 95 | % | 无冷凝 | ||
储存湿度 | 5 | 95 | % | 无冷凝 | ||
插针焊接温度 | 260 | ℃ | 波峰焊接, 时间小于10s | |||
425 | ℃ | 烙铁焊接, 时间小于5s | ||||
大气压力 | 54 | 106 | kPa | |||
MTBF | 2×106 | H | Telcordia Tcase=25℃，24Vdc输入， 满载输出，贴散热片 | |||
海拔高度 | 5000 | m | ||||
输入特性 | ||||||
输入工作电压范围 | 9 | 24 | 40 | Vdc | ||
允许输入最高非工作电压 | 45 | Vdc | 连续输入，不损坏 | |||
允许输入浪涌电压 | 50 | Vdc | 瞬态（1s） | |||
最大输入电流 | 15 | A | Vin=9Vdc，输出100W，参照图(7)功率降额曲线 | |||
空载输入电流 | 180 | mA | Vin=24Vdc，输出空载 | |||
待机输入电流 | 20 | 30 | mA | |||
输入反射纹波电流 | 500 | mA | Vin=24Vdc，输出满载，Ta=25℃, 测试方法见图(10) | |||
遥控电流 | 1 | mA | ||||
正逻辑 | 遥控开启电平 | 2.4 | 18 | Vdc | 正逻辑：CNT接低电平时模块停止输出；CNT接高电平或悬空时模块正常输出 | |
遥控关断电平 | 0 | 0.8 | Vdc | |||
输入欠 压保护 | 欠压关断电平 | 6.5 | 7.5 | 8.5 | Vdc | 输出满载 |
欠压恢复电平 | 7.0 | 8.0 | 9.0 | Vdc | 输出满载 | |
欠压保护回差 | 0.5 | Vdc | ||||
输入外接电容 | 470 | µF | 固态电容或低ESR电解电容，耐压≥63V | |||
输出特性 | ||||||
输出电压范围 | 23.70 | 24.00 | 24.30 | Vdc | 包括全电压、电流和温度范围 | |
输出电压整定值范围 | 23.82 | 24.00 | 24.18 | Vdc | Vin=24Vdc，输出半载，Ta=25℃ | |
输出电压可调范围 | -20 | +10 | % | |||
电压调整率 | ±0.2 | % | 输出满载 | |||
负载调整率 | ±0.5 | % | Vin=24Vdc | |||
效率 | 50%负载 | 93.5 | 94.5 | % | Vin=24Vdc，Tcase=25℃，外贴散热器 | |
100%负载 | 93.0 | 94.0 | % | |||
输出电流 | 0 | 8.33 | A | |||
输出过流保护 | 9.0 | 12.0 | 15.0 | A | Vin=16～40Vdc，打嗝，可自动恢复 | |
输出过压保护 | 27.5 | 29.5 | 31.5 | Vdc | 打嗝，可自动恢复 | |
输出纹波及噪音 | 100 | mVp-p | 测试方法参照图（11） | |||
输出外接电容 | 660 | 1000 | µF | 高分子钽电容或固态电容，或低ESR电解电容（-55℃器件），耐压≥35V | ||
输出容性负载 | 3300 | µF | 纯阻性负载测试，钽电容或低ESR电解电容，耐压≥35V | |||
开机延时时间 | 200 | 250 | ms | 开机到输出电压上升至10%的时间 | ||
CNT开机延时时间 | 5 | 10 | ms | CNT开机到输出电压上升至10%的时间 | ||
输出电压上升时间 | 20 | 30 | ms | 输出电压从10%上升至90%的时间 | ||
开关机输出电压过冲幅度 | ±3 | % | ||||
遥控开关机输出电压过冲幅度 | ±3 | % | ||||
瞬态 响应 | 过冲幅度 | 300 | 350 | mV | di/dt=1A/µs，25%-50%-25%，负载阶跃变化 | |
恢复时间 | 500 | 800 | µs | |||
过冲幅度 | 300 | 350 | mV | di/dt=1A/µs，50%-75%-50%,负载阶跃变化 | ||
恢复时间 | 500 | 900 | µs | |||
