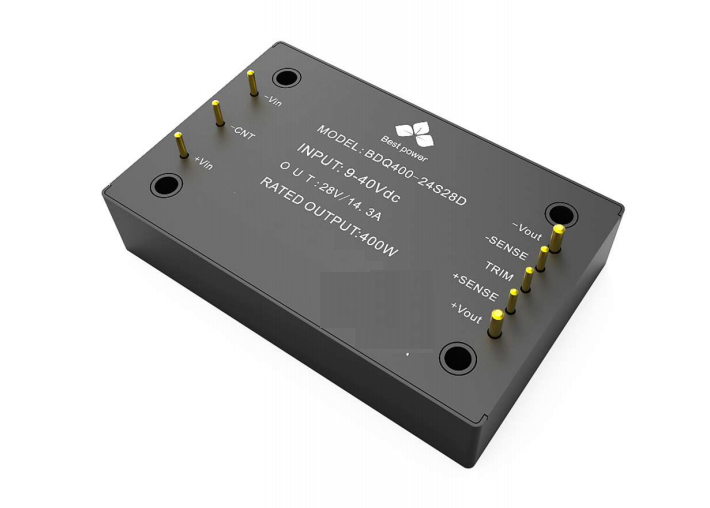

1/4砖400W，机载电源模块

品牌：KY
最小起订：1
有效期至：长期有效
更新时间：2021-10-25 14:41
立即询价

加入收藏

普通商家

上海梁泓科技有限公司
经营模式：零部件制造商
地区：中国上海市金山区
电话：400-003-8030
进入店铺

联系方式

企业推荐产品

更多>

产品详情

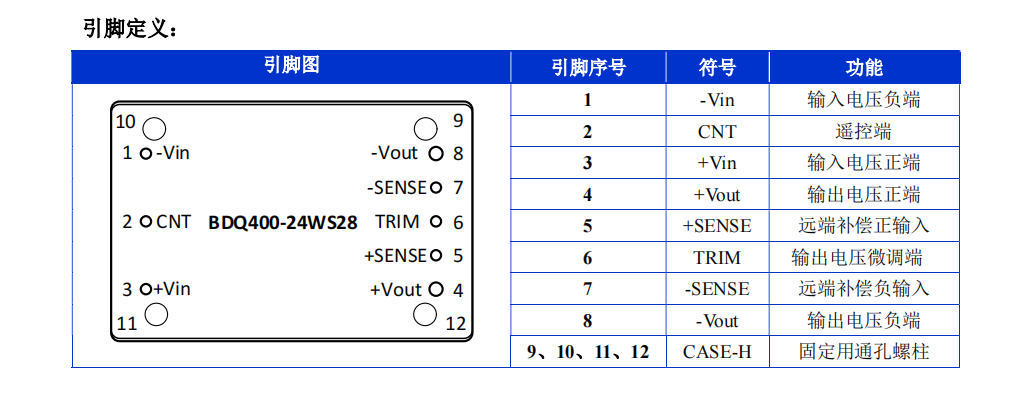

产品参数

产品图片

简介：BDQ400-24WS系列是 DC-DC 直流模块电源，9-40Vdc 输入，输出功率 400W；是工业标准四分之一砖封装和引脚，外形结构为全密封式，功率密度高，满足GJB181B。

特点：
额定输出功率：400W
典型效率：94%
输出纹波及噪音：100mVp-p
逻辑电平遥控开关机（正逻辑默认，负逻辑后缀带-N）
输出电压微调
输入欠压保护
输出过压保护（可自动恢复）
输出过流及短路保护（可自动恢复）
过温保护(可自动恢复)
输入输出抗电强度：2250Vdc

工作基板温度：-40℃+100℃（H 级） -55℃－+100℃（M 级）

MTBF≥2,000,000H（Telcordia Tcase=25℃，24Vdc 输入，满载输出，外加贴散热器）

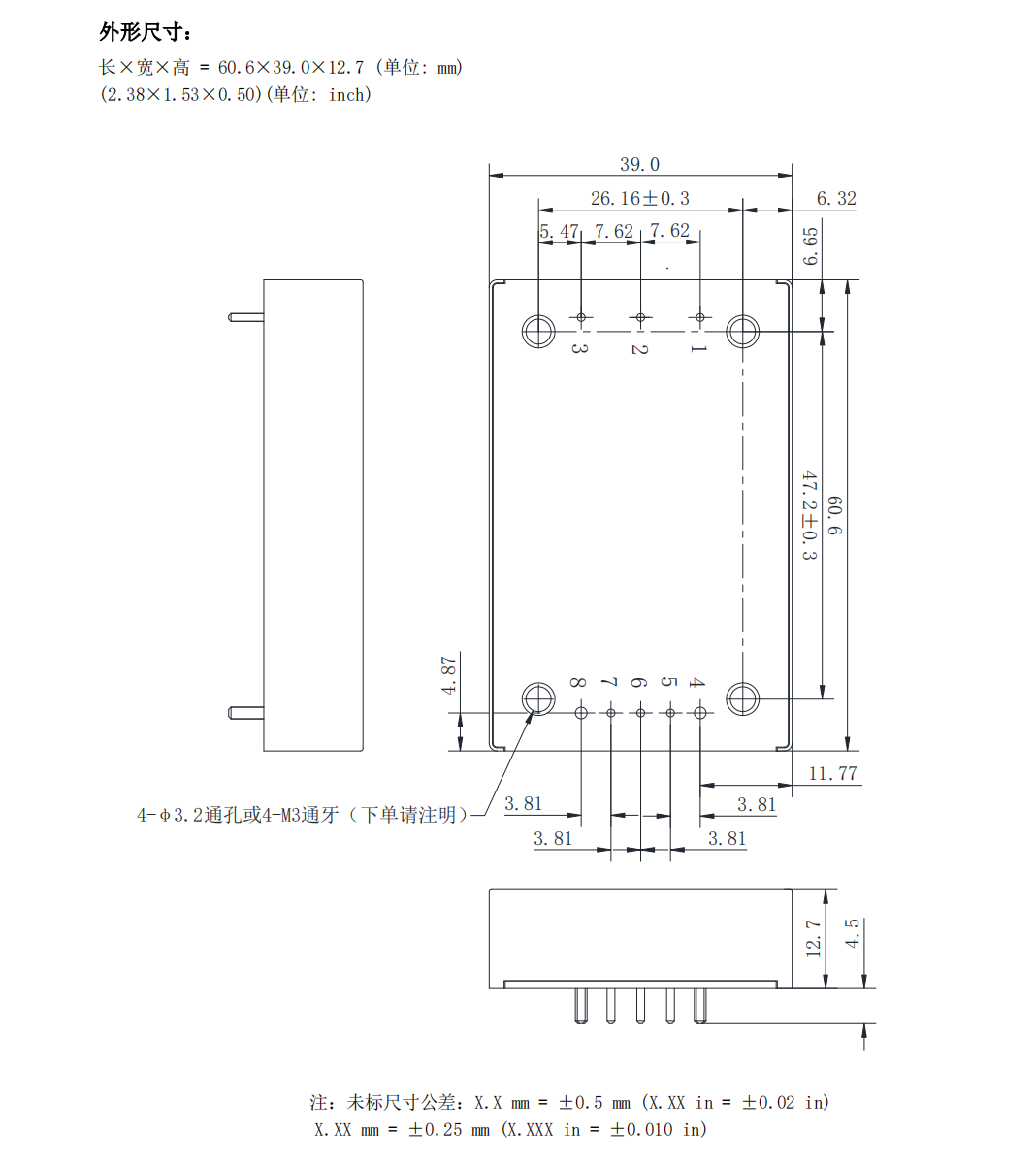

工业标准尺寸： 60.6mm×39.0mm×12.7mm (2.38in×1.53in×0.5in)




电气特性

项目		最小值	典型值	最大值	单位	备注/条件
环境条件
工作基板温度		-40		+100	℃	H 级
工作基板温度		-55		+100	℃	M 级 GJB150.3-86 第三部份（高温实验） GJB150.4-86 第四部份（低温实验）
储存温度		-55		+105	℃	H 级
储存温度		-65		+125	℃	M 级 GJB 360B-2009 方法 107 温度冲击实验
相对湿度		5		95	%	无冷凝
储存湿度		5		95	%	无冷凝
插针焊接温度				260	℃	波峰焊接, 时间小于 10s
插针焊接温度				425	℃	烙铁焊接, 时间小于 5s
大气压力		54		106	kPa
MTBF		2×106			H	Telcordia Tcase=25℃，24Vdc 输入，满载输出，贴散热片
海拔高度				5000	m
输入特性
输入工作电压范围		9	24	40	Vdc
允许输入最高非工作电压				50	Vdc	连续输入，不损坏
允许输入浪涌电压				50	Vdc	瞬态（1s）
最大输入电流				28	A	Vin=9Vdc，输出 200W，参照图(2)功率降额曲线
空载输入电流			270		mA	Vin=24Vdc，输出空载
待机输入电流			20	30	mA
输入瞬态冲击电流					A2s
输入反射纹波电流			500		mA	Vin=24Vdc，输出满载，Ta=25℃, 测试方法见图(10)
遥控电流				1	mA
正逻辑	遥控开启电平	2.4		18	Vdc	正逻辑：CNT 接低电平时模块停止输出； CNT 接高电平或悬空时模块正常输出
正逻辑	遥控关断电平	0		0.8	Vdc	正逻辑：CNT 接低电平时模块停止输出； CNT 接高电平或悬空时模块正常输出
输入欠压保护	欠压关断电平	6.5	7.5	8.5	Vdc	输出满载
	欠压恢复电平	7.0	8.0	9.0	Vdc	输出满载
	欠压保护回差		0.5		Vdc
输入外接电容		470			µF	固态电容或低 ESR 电解电容，耐压≥63V
输出特性
输出电压范围		27.30	28.00	28.70	Vdc	包括全电压、电流和温度范围
输出电压整定值范围		27.72	28.00	28.28	Vdc	Vin=24Vdc，输出半载，Ta=25℃
输出电压可调范围		-20		+10	%

电压调整率				±0.2	%	输出满载
负载调整率				±0.5	%	Vin=24Vdc
效率	50%负载	93.5	95		%	Vin=24Vdc，Tcase=25℃，外贴散热器
效率	100%负载	92.5	94		%	Vin=24Vdc，Tcase=25℃，外贴散热器
输出电流		0		14.3	A
输出过流保护		15.5	16.5	18.5	A	Vin=16～40Vdc，打嗝，可自动恢复
输出过压保护		33	35	40	Vdc	打嗝，可自动恢复
输出纹波及噪音			100		mVp-p	测试方法参照图（11）
输出外接电容			660		µF	高分子钽电容或固态电容，或低 ESR 电解电容（-55℃器件），耐压≥35V
输出容性负载				4700	µF	纯阻性负载测试，钽电容或低 ESR 电解电容，耐压≥35V
开机延时时间			200	250	ms	开机到输出电压上升至 10%的时间
CNT 开机延时时间			3	5	ms	CNT 开机到输出电压上升至 10%的时间
输出电压上升时间			16	20	ms	输出电压从 10%上升至 90%的时间
开关机输出电压过冲幅度				±3	%
遥控开关机输出电压过冲幅度				±3	%
瞬态响应	过冲幅度		200	250	mV	di/dt=0.1A/µs，25%-50%-25%， 50%-75%-50%负载阶跃变化
	恢复时间		500	900	µs	di/dt=0.1A/µs，25%-50%-25%， 50%-75%-50%负载阶跃变化
	过冲幅度		200	250	mV	di/dt=2.5A/µs，25%-50%-25%， 50%-75%-50%负载阶跃变化
	恢复时间		500	900	µs	di/dt=2.5A/µs，25%-50%-25%， 50%-75%-50%负载阶跃变化
