ü 低延时H.265/H.264音视频编码,最大支持1080P@60实时音视频采集编码
ü Mini HDMI或AV音视频输入,编码后以太网口输出或输出到矽海达无线传输模块,视频编码码率可通过串口动态配置
ü 支持音频输入与音频解码输出
SUE5板功能
SUE5板实现H.265/H.264音视频压缩编码,最大支持1080P@60fps编码,向下兼容其它各种分辨率、帧速率编码。
l 音视频输入
ü Mini HDMI接口(音频+视频):1080 60P、1080 50P、1080 30P、1080 25P、1080 60I、1080 50I、1080 30I、720 60P、720 50P、720 30P、……,各种模式自适应;
ü AV in接口(音频+视频):720x480 60I(NTSC)、720x576 50I(PAL),模式自适应。通过AV接口输入音频时,可以是Line in,也可以是Mic in。
系统上电后自动检测音视频输入源,默认音频输入与视频输入接口相同,也可通过配参串口配置音频输入接口;同时接入HDMI与AV音视频源时,系统默认采集优先探测到的音视频源信号进行编码,也可通过配参串口配置音视频源采集接口,并支持在系统运行过程中通过串口命令切换音视频源采集接口。
视频编码:H.265或H.264格式,编码码率默认是无线传输速率的80%(当输出到矽海达无线传输模块时),也可通过配参串口配置视频编码码率。
音频编码:AAC编码,采样速率48K。
l 音频输出(Speaker接口)
SUE5板可通过Speaker接口接喇叭,SUE5板可接矽海达双向无线传输模块RCD或通过以太网口输入音频,对输入的音频进行解码播放。
l 以太网口(Ethernet接口)
支持UDP协议、TCP/IP协议、RTSP协议。
l 矽海达无线传输接口(FPC_Main接口)
可对接矽海达COFDM无线发射模块RCA、RCB等,也可对接矽海达双向无线传输模块RCD等。
l 数据串口(Data-UART)
TTL 3.3V电平,传输波特率等参数可通过配参串口配置。SUE5板对接矽海达无线传输模块时,该数据串口用于单向透明数据传输。
l 配参串口(CFG-UART)
TTL 3.3V电平,可对接矽海达参数配置面板或其它上位机,用于配置SUE5编码板系统运行参数。详细配参协议请联系矽海达公司。
l USB Host接口
软件升级维护用。
l 供电电压
支持电源输入反接保护,支持电源输入范围7~24V。提供一个5V电源输出接口。SUE5板最大工作功耗2.28W(1080P60 H.265编码时),12V电源工作时最大电流190mA。
l 指示灯
电源指示灯、视频信号检测锁定指示灯、视频信号编码工作指示灯。
l 板子尺寸
70*45mm(不包括接口器件伸出板边的尺寸),板厚1.2mm,背面元器件高度小于2mm,正面元器件高度小于4mm(电源输入不采用PH2.0座子时,电源输入PH2.0座子高度小于5mm)。
l 板子重量
SUE5板重量15.5克。
SUE5板接口信号
1)电源与指示灯
SUE5板电源输入接口是一个2PIN 2.0mm间距母座。板上同时预留了2对2PIN电源焊孔,其中一对电源焊孔与电源输入信号是直接连通的,另外一对电源焊孔是经过防反接保护之后出来的。SUE5板还对外提供一个5V电源输出接口,方便用户有需要时接散热风扇供电。下图是电源管脚信号与指示灯说明。
LED1:电源工作指示灯,上电后常亮;
LED2:视频信号检测锁定指示灯,SUE5板检测到视频源后成功锁定会常亮。如果该LED不亮,说明系统采集视频源失败;
LED3:视频编码工作指示灯,正常工作时闪烁。

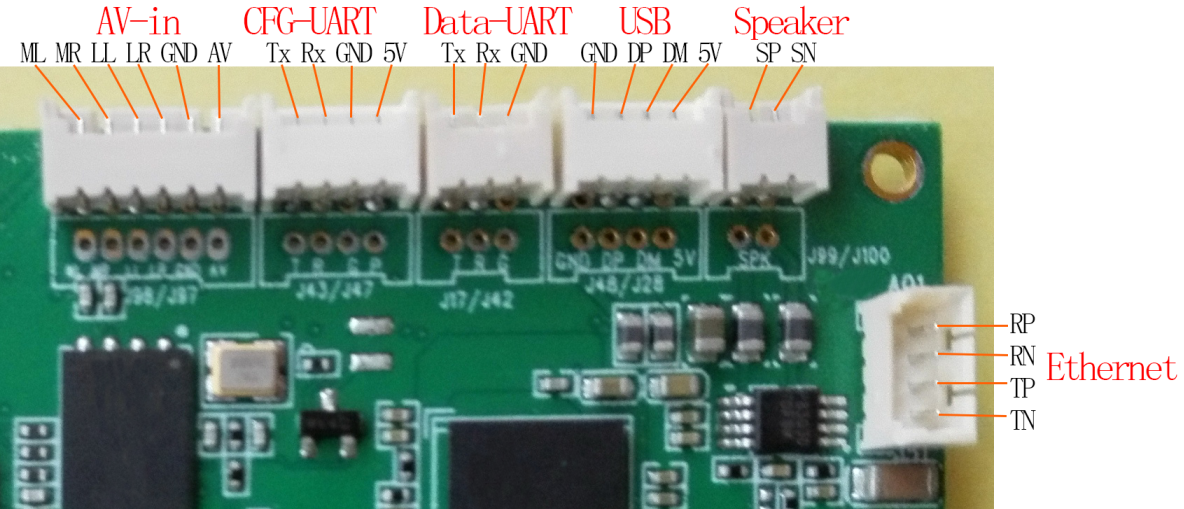

2)AV接口、串口、USB口、网口、音频输出接口
AV-in:模拟音视频输入接口,6PIN 1.25mm间距座子,音频支持Mic in或Line in输入。
l ML(Mic in light),音频Mic输入左声道;
l MR(Mic in right),音频Mic输入右声道;
l LL(Line in light),音频Line in左声道;
l LR(Line in right),音频Line in右声道;
l GND,信号地;
l AV,模拟视频输入。
CFG-UART:配参串口,4PIN 1.25mm间距座子,用于SUE5板参数配置,可对接矽海达参数配置面板或其它上位机,各PIN脚信号参见上图。
Data-UART:数据串口,3PIN 1.25mm间距座子,传输波特率等参数可通过配参串口配置。SUE5板对接矽海达无线传输模块时,该数据串口用于单向透明数据传输。各PIN脚信号参见上图。
USB接口:4PIN 1.25mm间距座子,用于SUE5板软件升级维护。
Speaker:2PIN 1.25mm间距座子,SUE5板可通过Speaker接口接喇叭。SUE5板对接矽海达双向无线传输模块RCD或通过以太网口输入音频,对输入的音频进行解码播放,输出到喇叭上。PIN脚信号:
lSP:Speaker out-P
lSN:Speaker out-N
Ethernet:以太网接口,4PIN 1.25mm间距座子,各PIN脚信号参见上图。通常默认出货时,该接口座子不焊。
SUE5板应用搭配
1)SUE5板可与矽海达COFDM调制模块RCA、RCB、RC900、SEB1等堆叠组装在一起,形成不同功能的COFDM发射机,连接接口均为FPC_Main(26PIN flat cable软排线接口)。SUE5板也可与矽海达双向无线传输模块RCD堆叠组装在一起,形成双向无线传输视频发射机,连接接口也是FPC_Main接口。

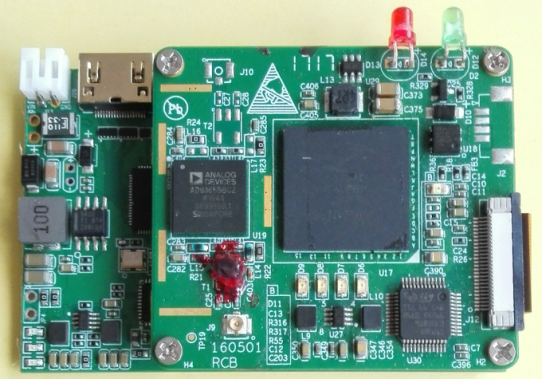

SUE5编码板对接矽海达RCB COFDM调制模块

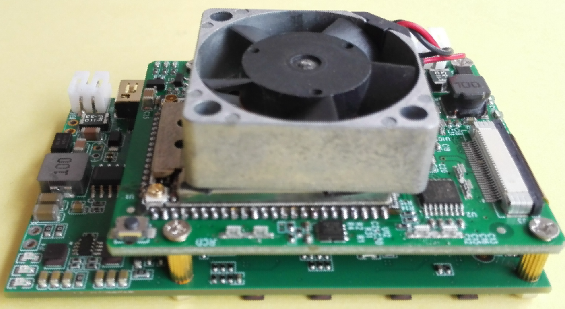

SUE5编码板对接矽海达RCD双向无线传输模块
SUE5板可通过CFG-UART接口与矽海达参数配置面板(SconA、SconB、SconC等)对接,进行运行参数设置。
SUE5编码板对接RCB COFDM调制模块与SconA配参面板
