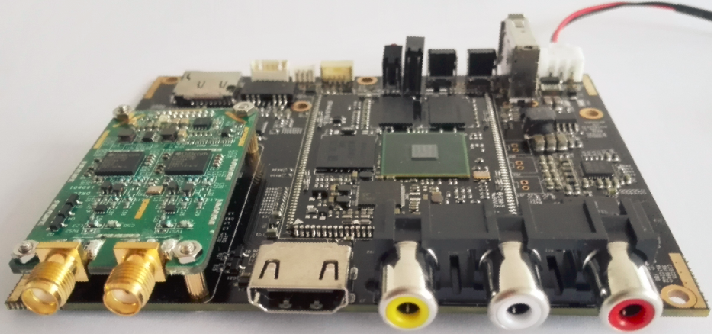

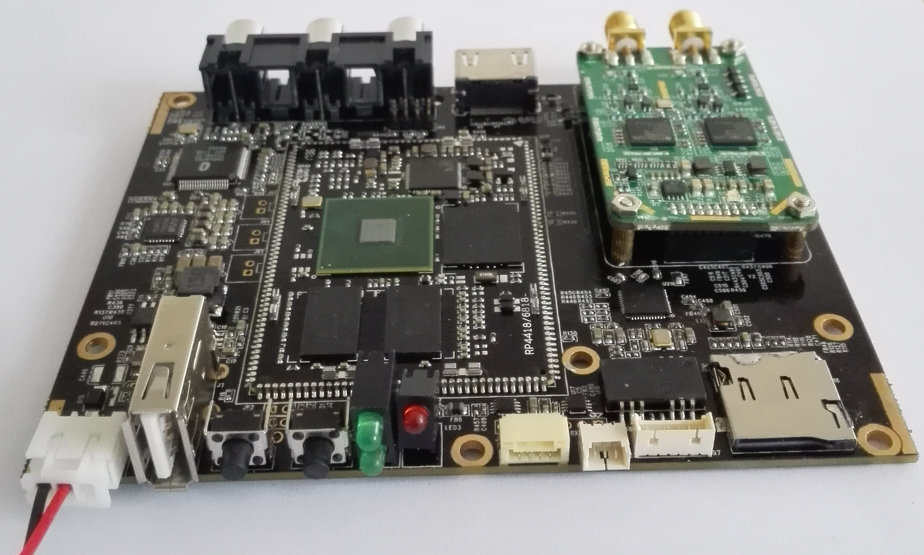

矽海达无线高清解码模块

矽海达无线高清解码模块
矽海达无线高清解码模块
矽海达无线高清解码模块

  • 品牌:矽海达
  • 最小起订:1
  • 有效期至:长期有效
  • 更新时间:2018-11-13 14:47
  • 立即询价

    加入收藏

普通商家认证商家

热门推荐

产品详情

产品参数

产品图片

  COFDM无线接收视频流输入,H.264解码,HDMI、AV、USB/Ethernet同时输出视频流

  低延时H.264音视频解码播放板,最大支持1080P@60实时音视频解码

  Ethernet输入视频流,H.264解码HDMI与AV输出

  可存储接收到的视频流,录制文件带时间信息(具备RTC功能)

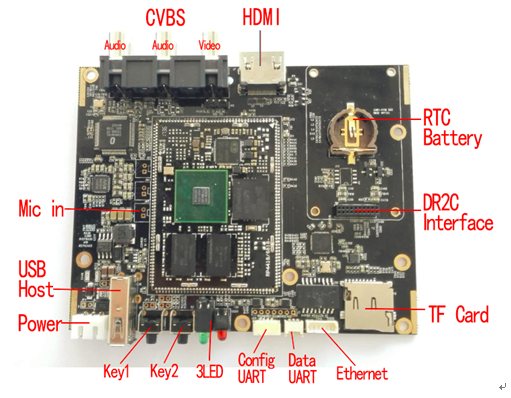

  SHD1板功能与接口

  SHD1板实现H.264视频解码播放功能,最大支持1080P@60fps解码播放,向下兼容其它各种分辨率、帧速率解码播放。SHD1解码板配合Sihid H264编码板(SUE1/SUE2/SUE3等)及COFDM发射接收模块使用可实现低延迟高清数字无线图传功能,实际测试720P@60时视频延迟可做到60ms左右,1080P@60时视频延迟可做到130ms左右。该延迟指从发射端HDMI视频输入到接收端HDMI视频输出的延迟,不包括发射端前端相机的延迟(我们实测某品牌单反相机延迟在70ms左右、某知名品牌运动相机延迟在130ms左右)。

  音视频输出接口:

  HDMI-A型端口音视频输出

  CVBS(莲花头)AV音视频输出

    USB Host接口输出到手机或平板

  以太网接口输出

  音频集成1W的立体声D类功放,支持1W/8Ω的扬声器(可选)

  SHD1支持HDMI与AV同时输出,并支持解调后的视频流同时输出到USB或Ethernet接口。

  支持Mic输入音频(可选)

  支持视频解密功能(与发射端视频加密匹配)

  参数配置串口(Config UART):可接PC或参数控制面板进行参数配置,也可接其它上位机进行参数配置(例如无人机遥控器),Config UART为TTL 3.3v电平。

  透明数据传输串口(Data UART),TTL 3.3V电平。

  lUSB Host A型端口

    USB Host接口可外接U盘/USB硬盘存储视频,录制文件带时间信息。板载RTC,系统时间可设置、保存。

  USB Host接口可外接智能手机或平板,将解调后的视频流通过USB接口传到手机/平板上进行解码显示。矽海达公司提供对应Android系统APP与SDK,并可支持客户在苹果iOS系统上自行开发APP。

  TF卡接口(用于软件升级维护、数据存储等)

  以太网口:视频输入或输出接口

  3个LED灯:电源指示灯、RF信号接收指示灯、录存指示灯

  Sihid DR2C双天线COFDM接收模块对接接口

  两个按键:Key1——OSD开/关,Key2——录视频开/关

  尺寸109.4 x 86mm (不包括接口器件及接插件伸出板边的尺寸)

  SHD1 PCB板厚度1.6mm,正面元件最高小于15mm,背面无元件

  供电电压:7V~30V
