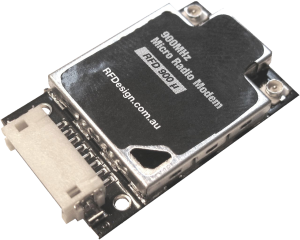

RFD900u是一款高性能900MHz ISM频段无线调制解调器,覆盖902 - 928 MHz频段。它被设计成市场上最小,最轻和最灵敏的分集交换调制解调器。
主要特点:
市场上最小,最轻,最灵敏的分集交换调制解调器。
长距离> 10km取决于天线和GCS设置
2个u.FL RF连接器,分集切换。
2个用户可控I / O引脚。
发射功率为100 mW(+ 20dBm)。
集成的发送低通滤波器,以减少对其他共址无线电链路的干扰。
最新技术pHemt,高增益> 24dB,高线性度低噪声放大器(LNA)。
接收SAW滤波器以阻止带外干扰。
开源固件SiK /工具,现场可升级,易于配置。
MP SiK(V2.x)的多点软件功能
128kB闪存,8kB RAM - 更多定制空间。
兼容3DR / Hope-RF无线电模块。
在澳大利亚,加拿大,美国,新西兰免费使用
合规性:
RFD900的设计符合以下标准:
FCC Part 15.247(跳频和数字调制故意散热器)
AS / NZS 4268:2012(无线电设备和系统 - 短距离设备)
产品规格:
频率范围:902 - 928 MHz(美国)/ 915 - 928 MHz(澳大利亚)
输出功率:100mW(+ 20dBm),可以3dB步进控制。
空中数据传输速率:4,8,16,19,24,32,48,64,96,128,192和250 kbit / sec(默认为64k / 128k)
UART数据传输速率:2400,4800,9600,19200,38400,57600,115200波特(默认为57600)
接收灵敏度:9.6kpbs时<-111dBm,64kbps时<-107dBm,129kbps时<-105dBm(空中串行速度)
尺寸:19.0 mm(宽)x 30.4 mm(长)x 4.5 mm(厚) - 包括RF屏蔽和最大连接器末端
重量:2.7克
安装:2个M1.5螺钉
电源:+5 V标称值,(+3.5 V min,最大+5.5 V),~190 mA avg TX + 20dBm,~230mA峰值TX + 20dBm,~77mA RX
温度。范围:-40至+85摄氏度
接口:
RF:2 x u.FL / IPX连接器
串行:逻辑电平RS232(+ 3.3v标称值,+ 5v容差)
功率:+ 5v,最大峰值~300mA(最大发射功率)
GPIO:2个通用IO(数字,ADC,PWM)。
连接器:DF13,8路连接器(RFDesign提供接口电缆)
引脚信号和布局
针# | SiK Mapping | 名称 | 颜色 | 方向 | 描述 | 最大电压 |
---|---|---|---|---|---|---|
8 | - | GND | 黑色 | - | 地面 | 0V |
7 | - | CTS | 白色 | 或 | 清除发送 | 5V |
6 | - | VCC | 红色 | - | 电源 | 5V |
五 | - | RX | 白色 | 输入 | UART数据输入 | 5V |
4 | - | TX | 蓝色 | 产量 | UART数据输出 | 5V |
3 | - | RTS | 白色 | 或 | 要求发送 | 5V |
2 | 0 | P1.0 | 蓝色 | 或 | 数字I / O. | 5V |
1 | 1 | P1.1 | 黑色 | 或 | 数字I / O. | 5V |
如果需要强制调制解调器进入启动模式,请将调制解调器背面标有CTS和GND的短路引脚1和2或焊盘(电路板边缘的BIG焊盘)
