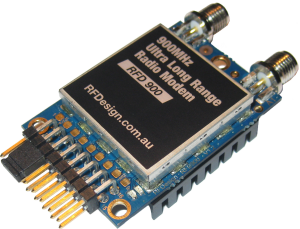

RFD900 +是一款高性能900MHz ISM频段无线电调制解调器，覆盖902 - 928 MHz频段。它专为需要同类最佳无线电链路性能的远程串行通信应用而设计。
主要特点：
长距离> 40km取决于天线和GCS设置
2个RP-SMA RF连接器，分集切换。
1瓦（+ 30dBm）发射功率。
传输低通滤波器。
> 20dB低噪声放大器。
RX SAW滤波器。
无源前端带通滤波器。
开源固件（V1.x）/工具，现场可升级，易于配置。
体积小，重量轻。
兼容3DR / Hope-RF无线电模块。
在澳大利亚，加拿大，美国，新西兰免费使用。
合规性：
RFD900的设计符合以下标准：
FCC Part 15.247（跳频和数字调制故意散热器）
AS / NZS 4268：2012（无线电设备和系统 - 短距离设备）
产品规格：
频率范围：902 - 928 MHz（美国）/ 915 - 928 MHz（澳大利亚）
输出功率：1W（+ 30dBm），可控制为1dB步长（+/- 1dB @ <20dBm，典型值+/- 0.5dB> = 20dBm）
空中数据传输速率：4,8,16,19,24,32,48,64,96,128,192和250 kbit / sec（默认为64k / 128k）
UART数据传输速率：2400,4800,9600,19200,38400,57600,115200波特（默认为57600）
接收灵敏度：低数据速率时，> 121 dBm，高数据速率（TBA）
尺寸：30毫米（宽）x 57毫米（长）x 12.8毫米（厚） - 包括射频屏蔽，散热片和连接器末端
重量：14.5克
安装：3个M2.5螺钉，3个针座焊点
电源：+5 V标称值，（+ 3.5 V min，最大+5.5 V），最大功率时峰值约800 mA
温度。范围：-40至+85摄氏度
接口：
RF：2个RP-SMA天线连接器 - 只连接一个天线即可
串行：逻辑电平RS232（+ 3.3v标称值，+ 5v容差）
功率：+ 5v，最大峰值~800mA（最大发射功率）
GPIO：6个通用IO（数字，ADC，支持PWM）。
FTDI的以下电缆与RFD900调制解调器兼容。FTDI电缆的引脚1连接到RFD900接头的引脚1。
http://www.ftdichip.com/Support/Documents/DataSheets/Cables/DS_TTL-232R_CABLES.pdf
要从+ 5V USB电源为调制解调器供电，需要在引脚4和6之间连接一个跳线。
要从外部+ 5V电源为调制解调器供电，请将电源连接到引脚2和4。
9路测试垫引出线
RFD900上的物理引脚排列
引脚信号和布局
| 针＃ | SiK Mapping | 名称900a | 名称900u | 方向 | 描述 | 最大电压 |
|---|---|---|---|---|---|---|
| 1 | - | GND | GND | - | 地面 | 0V |
| 2 | - | GND | GND | - | 地面 | 0V |
| 3 | - | CTS | CTS | 或 | 清除发送 | 5V |
| 4 | - | VCC | VCC | - | 电源 | 5V |
| 五 | - | VUSB | VUSB | - | 电源USB | 5V |
| 6 | - | VUSB | VUSB | - | 电源USB | 5V |
| 7 | - | RX | RX | 输入 | UART数据输入 | 5V |
| 8 | 0 | P2.3 | P3.4 | 或 | 数字I / O. | 5V |
| 9 | - | TX | TX | 产量 | UART数据输出 | 5V |
| 10 | 1 | P2.2 | P3.3 | 或 | 数字I / O. | 5V |
| 11 | - | RTS | RTS | 或 | 要求发送 | 5V |
| 12 | 2 | P2.1 | P1.2 | 或 | 数字I / O. | 5V |
| 13 | 五 | P0.1 | P1.0 | 或 | 数字I / O. | 5V |
| 14 | 3 | P2.0 | P1.3 | 或 | 数字I / O. | 5V |
| 15 | 4 | P2.6 | P1.1 | 或 | 数字I / O. | 5V |
| 16 | - | GND | 黑色 | - | 地面 | 0V |
如果需要强制调制解调器进入启动模式，则9路测试焊盘上的短路焊盘1和2（标记为BOOT）。
