产品说明

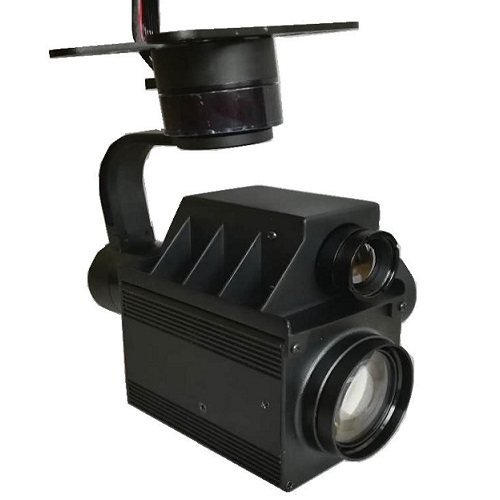

是一款集成18倍光学变焦,640热成像,高精度专业三轴增稳变焦双光一体系统,采用高精度编码器FOC控制方案,具有稳定性高、体积小、重量轻、功耗低的特点。可见光机芯采用SMT18040,有效像素400万。
热成像采用进口640分辨率探测器,无挡片设计。支持HDMI画中画输出,同时支持本地TF 储存。支持双路同步录像。多种画中画模式切换,支持变焦功能。
产品特点
无挡片技术,图像连续不中断
可见光18X光学变焦,变焦焦距f=4.7mm~84.6mm
HDMI 1080P高清输出
本地存储,支持1080P H.264压缩
多种控制协议和PWM控制
测温功能,支持中心点、最高温、最低温和平均温显示
多种显示模式,适用于不同的场景
云台一体化产品,直接安装即可使用
产品参数
产品 | |
---|---|
型号 | HSP120D |
一体化云台 | |
俯仰轴行程 | 向上90°,向下90° |
横滚轴行程 | ±85° |
航偏轴行程 | ±150°,无极旋转 |
角度抖动量 | 俯仰和横滚:±0.02°;水平:±0.03° |
控制方式 | PWM控制 |
可见光图像 | |
CMOS尺寸 | 1/3英寸 400万像素 |
光学变焦 | 18倍 f=4.7mm ~ 84.6mm |
对焦时间 | 实时快速<1s |
视频输出 | 1080P/720p 30fps,本地编码存储 |
红外图像 | |
分辨率 | 640x480 |
像元间距 | 17μm |
探测器类型 | 非制冷焦平面微热辐射计 |
波长范围 | 8~14μm |
热灵敏度(NETD) | ≤ 60mk@30℃ |
图像输出时间 | ≤5s |
非均匀性校正 | 无挡片电子热像校正技术 |
图像降噪 | 数字滤波 |
图像增强 | TIE数字图像细节增强技术,边沿锐化 |
电子变焦 | 2倍、4倍、8倍、16倍放大和无级放大 |
极性反转 | 支持 |
图像镜像 | 水平、垂直、同时 |
帧频 | 50Hz/25Hz |
测温功能 | 支持中心点、最高温、最低温和平均温显示 |
物理特性 | |
外形尺寸 | 144mmx85mmx134mm(L x W x H) |
重量 | <686g |
说明:参数可能被重新定义,不再另行说明。
